测量、放线管理办法
测量放线专项施工方案
测量放线专项施工方案测量放线是建设工程中的一个重要环节，它直接关系到建筑物的位置、尺寸和形状等方面的准确性。
正确的测量放线工作可以保证施工过程的顺利进行，提高施工效率和质量。
本文将介绍一个测量放线专项施工方案，包括步骤、工具和注意事项等内容。
一、施工前准备工作1.收集相关资料：包括设计图纸、施工方案以及相关技术规范等文件。
2.检查测量工具：确保测量工具的完好性和准确性，如测量仪器、扳平仪、钢卷尺等。
3.组织人员：根据工程规模确定测量员的数量，确保人员熟悉相关测量知识和操作技能。
二、实施测量放线工作1.确定测量基准点：根据设计要求和实际情况，选择合适的基准点。
可以选择固定的建筑物或地面标志物等。
2.放线测量：利用测量仪器和测量工具，根据设计图纸中的尺寸和方向，将建筑物的位置和线条放置在实地。
3.检查放线准确性：使用扳平仪和其他测量工具对放线结果进行核对，并修正可能存在的误差。
4.记录测量数据：对每一次测量结果进行记录，包括点位坐标、放线误差以及测量人员信息等。
5.测量放线图纸绘制：将测量结果整理成测量放线图纸，并附上必要的说明和标注。
三、施工中的注意事项1.严格按照设计图纸进行测量放线，确保线条的准确性和完整性。
2.选择合适的测量工具和仪器，确保其准确性和可靠性。
3.进行实地勘测时，应对地面进行适当的处理，确保放线的稳定性。
4.测量过程中，要注意测量员的安全，避免发生事故和误操作。
5.及时检查和修正放线结果，确保测量数据的准确性。
6.在施工过程中，保持测量放线点的清晰可见，避免被损坏或遮挡。
7.定期检查和校准测量工具，确保其准确性和可靠性。
8.对测量异常和误差要及时进行记录，及时采取纠正措施。
9.与其他施工工序进行有效的协调和沟通，确保测量放线工作的顺利进行。
以上就是一个测量放线专项施工方案的基本内容。
在实际施工过程中，需要根据具体的工程情况进行微调和补充。
同时，要加强对施工人员的培训和管理，提高他们的技术水平和责任意识，以确保测量放线工作的质量和效果。
放线、测量、定位的技术措施
放线、测量、定位的技术措施一、测量控制方式根据本工程特点，采用的测量控制方式如下：使用全站仪测放施工基准点。
使用精密水准仪进行高程控制，辅以全站仪进行校核。
现场测量工作包括：建筑物平面控制；高程控制；柱、梁的位置、垂直度及标高的控制、屋盖桁架安装控制，钢构件（预埋件、钢柱、钢梁、屋架、支撑架等）的安装测控等。
对累积误差的处理，采用在每分块结构安装时在接缝处进行调整的办法，逐块消除，防止因累积量过大一次性消除而对结构产生影响。
对测量数据，应在设计值的基础上加上预变形值后使用，并根据施工同步监测数据，及时调整预变形值。
二、钢结构施工测量构件安装之前，先将构件设计坐标换算到施工坐标系中，将构件上各控制基准点、线用色笔醒目标出。
测量人员随时检查构件的几何尺寸与设计值是否相符。
1、柱的安装测量施工前准备工作首先采用水准仪对先前施工的每一个预埋钢板进行复测，并对四个角进行标高复测。
以实测的水平标高为依据通过调节螺母进行调整，使四点达到统一的设计高程。
预埋钢板位置允许偏差预埋钢板位置允许偏差钢柱的复测及标识在吊装段交付安装之前，工厂报监理验收，并提供验收控制尺寸及测量方法。
监理单位验收合格后，现场对厂内提供的数据进行复核，重点对与安装息息相关的内容进行检测，误差在规范允许范围内时，构件予以接受。
具体按照要求对构件进行复测长度及截面，对于符合要求的构件进行标识根部柱安装过程测量控制柱进行吊装施工分两步骤。
第一步，中心定位；第二步，吊装柱主体，调整柱至设计位置。
2、柱平面控制线测放首先根据场内已建立的控制网，采用全站仪以极坐标放样的方式放出柱的十字交叉（轴线方向）的四个角点准确位置，用墨线弹出做出明显标记，各条线的线端必须超出构件物边10cm左右，以便吊装时能检查柱安装位置，如下图。
其次，在柱的下端与基础控制线相对应位置画出明显标记。
柱安装允许偏差标高测量控制点：钢柱以桁架下弦接口处中线上一点为标高控制点。
在地面或合适的位置安置水准仪，并从柱顶部上悬挂钢卷尺至贴近地面的地方，钢卷尺的零点在下边，并在尺子下边配以拉力范围内的重锤，使钢尺呈铅直状态。

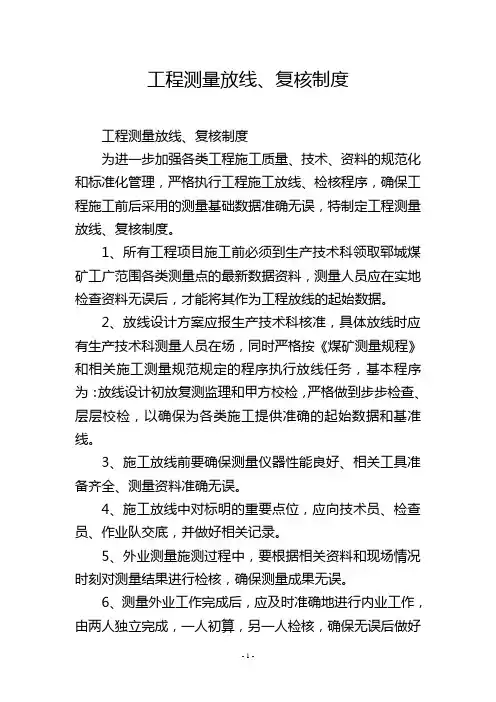

工程测量放线、复核制度
工程测量放线、复核制度
工程测量放线、复核制度
为进一步加强各类工程施工质量、技术、资料的规范化和标准化管理，严格执行工程施工放线、检核程序，确保工程施工前后采用的测量基础数据准确无误，特制定工程测量放线、复核制度。
1、所有工程项目施工前必须到生产技术科领取郓城煤矿工广范围各类测量点的最新数据资料，测量人员应在实地检查资料无误后，才能将其作为工程放线的起始数据。
2、放线设计方案应报生产技术科核准，具体放线时应有生产技术科测量人员在场，同时严格按《煤矿测量规程》和相关施工测量规范规定的程序执行放线任务，基本程序为：放线设计初放复测监理和甲方校检，严格做到步步检查、层层校检，以确保为各类施工提供准确的起始数据和基准线。
3、施工放线前要确保测量仪器性能良好、相关工具准备齐全、测量资料准确无误。
4、施工放线中对标明的重要点位，应向技术员、检查员、作业队交底，并做好相关记录。
5、外业测量施测过程中，要根据相关资料和现场情况时刻对测量结果进行检核，确保测量成果无误。
6、测量外业工作完成后，应及时准确地进行内业工作，由两人独立完成，一人初算，另一人检核，确保无误后做好
测量资料存档。

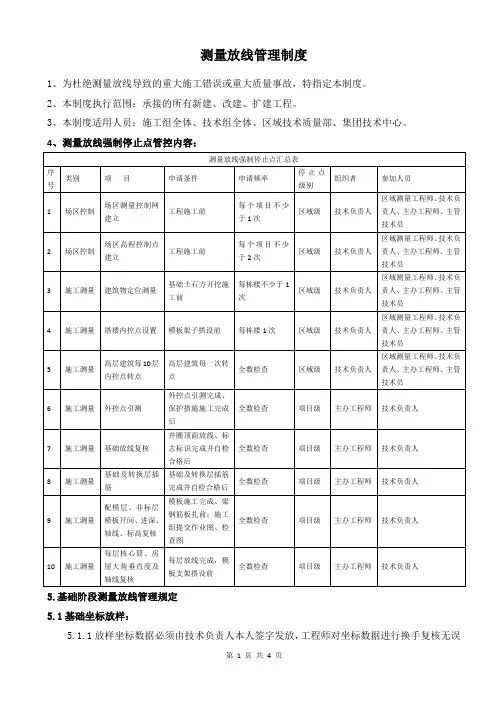

测量放线管理制度
测量放线管理制度1、为杜绝测量放线导致的重大施工错误或重大质量事故，特指定本制度。
2、本制度执行范围：承接的所有新建、改建、扩建工程。
3、本制度适用人员：施工组全体、技术组全体、区域技术质量部、集团技术中心。
4、测量放线强制停止点管控内容：5.基础阶段测量放线管理规定5.1基础坐标放样：5.1.1放样坐标数据必须由技术负责人本人签字发放，工程师对坐标数据进行换手复核无误后才能使用。
5.1.2坐标测站点及后视点必须设在稳固位置，浇筑混凝土墩，搭设栏杆、挂保护标志进行保护，技术质量组必须对所有测站点及后视点的坐标进行换手复核。
5.1.3塔吊基础、房屋四大角、核心筒坐标放样点以及每条管理线的第一次坐标放样点位必须由技术负责人组织进行换手复核，换手复核应当从原始控制点引测。
5.1.4桩基成孔后施工组必须对中心坐标进行复测，复测合格后才能下钢筋笼。
5.2轴线放样：5.2.1轴线放样前必须绘制放线图，放线图应当提交技术质量组换手复核，放线图应当签发给木工班组。
5.2.2基础插筋必须由技术质量组进行全数换手复核。
5.2.3分区段施工的地梁施工缝必须放线预留，禁止预留不准出现折线梁。
5.3标高抄测：5.3.1标高基准点必须设在稳固位置，浇筑混凝土墩，搭设栏杆、挂保护标志进行保护；也可设置在嵌岩基础或沉降稳定的建筑物上。
技术质量组必须对所有测站点及后视点的高程进行换手复核。
5.3.2垫层标高必须按设计施工。
对于带坡度的地面垫层，必须先放轴线，测量出放样点至轴线的距离，计算出放样点的设计标高后再抄测标高；或者直接用全站仪测定放样点的坐标，根据坐标推算出放样点的设计标高，确定该处的升降高度。
5.3.3对于大底板、大裙楼建筑，分区施工的结构，不同区域抄测标高前，必须首先与相邻区域已施工的结构实际标高进行复核，确保施工缝处标高正确连接。
6、主体阶段测量放线管理规定：6.1轴线放样：6.1.1轴线放样前必须绘制放线图、开间进深检查图、模板图、放线图及模板图应当提交技术质量组换手复核，放线图及模板图应当签发给木工班组。

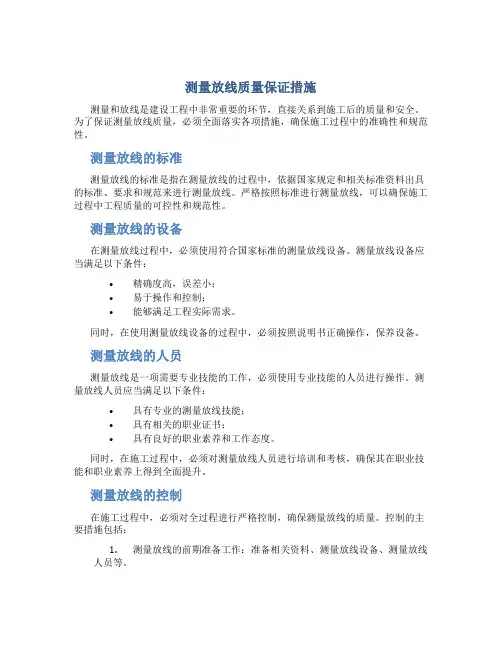

测量 放线质量保证措施
测量放线质量保证措施测量和放线是建设工程中非常重要的环节，直接关系到施工后的质量和安全。
为了保证测量放线质量，必须全面落实各项措施，确保施工过程中的准确性和规范性。
测量放线的标准测量放线的标准是指在测量放线的过程中，依据国家规定和相关标准资料出具的标准、要求和规范来进行测量放线。
严格按照标准进行测量放线，可以确保施工过程中工程质量的可控性和规范性。
测量放线的设备在测量放线过程中，必须使用符合国家标准的测量放线设备。
测量放线设备应当满足以下条件：•精确度高，误差小；•易于操作和控制；•能够满足工程实际需求。
同时，在使用测量放线设备的过程中，必须按照说明书正确操作，保养设备。
测量放线的人员测量放线是一项需要专业技能的工作，必须使用专业技能的人员进行操作。
测量放线人员应当满足以下条件：•具有专业的测量放线技能；•具有相关的职业证书；•具有良好的职业素养和工作态度。
同时，在施工过程中，必须对测量放线人员进行培训和考核，确保其在职业技能和职业素养上得到全面提升。
测量放线的控制在施工过程中，必须对全过程进行严格控制，确保测量放线的质量。
控制的主要措施包括：1.测量放线的前期准备工作：准备相关资料、测量放线设备、测量放线人员等。
2.测量放线的现场管理：在现场进行全程监控，确保测量放线的准确性和规范性。
3.测量放线的后期管理：验收测量放线数据，及时纠正错误和漏洞。
以上控制措施都是对测量放线质量进行保证的重要环节，在保证工程质量方面具有重要的意义和作用。
测量放线的质量保证措施为了进一步保证测量放线的质量，必须采取以下质量保证措施：1.实行责任追究制度：制定相应的测量放线责任追究制度，确保测量放线人员在工作中严格遵守规范，保证工程质量的可控性。
2.组织验收人员验收：在进行测量放线后，由专门的验收人员进行验收，及时发现问题和漏洞，纠正错误，确保施工过程中的规范性和规范性。
3.定期检查和维护：定期对测量放线设备进行检查和维护，保证其性能正常，因此避免设备在使用过程中出现问题。
围护工程施工方案测量放线
围护工程施工方案测量放线一、测量放线的意义和目的测量放线是围护工程施工的首要工作，其主要目的是确定围护墙的位置、尺寸和平面布置，为后续土方开挖、基础施工、墙体施工等工序提供准确的参考和依据。
通过测量放线可以保证围护墙的垂直度、水平度和尺寸精度，从而确保围护工程的施工质量和安全。
二、测量放线的准备工作1. 准备测量工具和设备：包括测距仪、水平仪、经纬仪、放线杆、尺子、地桩、标志桩等。
2. 制定测量放线方案：根据围护墙的设计图纸和实际施工情况，制定精确的放线方案，包括放线点的位置和数量、放线桩的设置高度、放线线路等。
三、测量放线的具体步骤1. 确定放线点：根据设计图纸和放线方案，在围护墙的施工位置确定放线点，一般选择围护墙的四个角落、墙体的中心和每隔一定距离的墙体中间点作为放线点。
2. 设置放线桩：在放线点处用放线杆设置放线桩，要求放线桩的设置要准确、平整、固定，以便后续放线线路。
3. 建立坐标系：根据设计图纸和实际施工情况，在放线点处建立符合实际需要的坐标系，确定各个放线桩之间的相对位置，并用标志桩标记，以便后续的测量和施工。
4. 放线测量：根据设计要求和测量方案，利用测距仪、水平仪、经纬仪等测量工具，沿放线线路进行放线测量，确保放线的精度和准确度。
5. 标示放线线路：在围护墙的施工位置用标志桩或喷涂标记等方式标示放线线路，以便后续的土方开挖和基础施工。
四、测量放线的注意事项1. 放线测量要求准确、精密，避免出现误差。
2. 放线桩的设置要牢固、平整、标高准确，以确保后续测量的准确性。
3. 在放线测量过程中，要防止测量工具和设备受到外界干扰，避免影响测量结果。
4. 放线线路要清晰、明确，便于后续工序的施工操作和管理。
五、测量放线的总结围护工程施工中，测量放线是至关重要的一步，其准确性和精度直接影响后续工序的质量和进度。
因此，在围护工程施工前，要认真制定测量放线方案，准备好相应的测量工具和设备，并严格按照测量步骤和注意事项进行放线测量。
测量施工放线管理制度
测量施工放线管理制度施工放线是建筑施工过程中非常重要的一项工作，它是为了保证建筑物的形状、位置、尺寸等与设计图纸的要求相符合。
因此，施工放线管理制度对于保证施工质量、提高工作效率具有重要意义。
下面将详细阐述一下施工放线管理制度，以及其测量方法。
一、施工放线管理制度的目的1.确保施工放线工作按照设计要求和标准进行，保证施工的准确性和精确性。
2.提高施工放线工作的效率和质量，减少人为失误和纠错成本。
3.规范施工放线作业流程，统一操作标准，便于交接班和培训新人。
4.加强施工放线检查和验收，及时发现并整改问题，保证施工质量。
二、施工放线管理制度的内容1.施工放线作业程序：（1）收集施工放线的设计图纸和相关资料，了解项目要求。
（2）对施工现场进行勘测，记录地形地貌、地下管线等情况。
（3）标示出控制点和测量点，安装放线桩。
（4）进行实测放线，确认放线结果与设计图纸一致。
（5）汇总放线数据，并进行放线成果验收。
2.施工放线工作的责任：（1）项目经理负责组织施工放线工作，安排放线人员和配备相应的设备。
（2）测量员负责具体的放线工作，必须具备相关的专业知识和技能。
（3）质量部门负责对放线工作进行监督和检查，确保施工质量。
3.施工放线设备的管理：（1）施工放线设备必须符合国家标准，并定期进行检测和维修。
（2）设备必须准确校验，确保放线结果的准确性。
（3）设备必须存放在指定的仓库或房间内，保证设备的安全和完好。
4.施工放线质量控制：（1）施工放线必须按照设计图纸和相关标准进行操作，确保放线结果的准确性和精确性。
（2）放线数据必须详细记录，包括控制点的坐标、测量点的坐标等。
（3）放线成果必须及时验收，与设计图纸进行对比，确保一致性。
三、施工放线测量方法1.测量仪器的选择：（1）经典的施工放线仪器有全站仪、经纬仪、水准仪等，可以根据具体需求进行选择。
（2）全站仪是目前常用的施工放线仪器，它具有高精度、高稳定性、自动测量等优点。
测量施工放线管理制度
测量管理制度第一章总则第一条为加强公司测量管理，更好地发挥安全生产过程中的测绘保障作用,杜绝因测量工作失误造成工程事故,加强与区队合作提高测量工作效率减少测量工作不确定性,依据现行《煤矿安全规程》、《煤矿测量规程》、《煤矿测量手册》、《XX 矿井测量管理规定》等技术标准，结合公司实际，特制定本规定。
第三条地测科负责本矿测量工作及其完成质量，负直接管理责任.第六条矿井井下最远点的点位误差以不超过±1。
2m 为限.本矿应结合实际情况，采用误差估计的方法，确定合适的测量精度等级和测量方法。
第八条重要矿井测量工作开始之前，必须对所要使用的仪器、工具进行检验和校正。
所有测量作业,包括外业和内业,都必须独立进行两次以上或者有多余观测(有检核条件)。
第九条主要测量工作(项目)，如近井网点测量、矿井联系测量、井下基本控制测量、矿区地形测量、地表及岩层挪移观测等完成后, 都必须具有专项测量技术报告、计算资料、成果表和测量原始记录资料。
第十条本矿每年进行一次矿井测量技术总结，并编制年度矿井测量技术报告报上级测量业务部门备案.第十一条矿井井上、下永久性测量标志，实施挂牌管理，标志牌上应标明本点和邻近点的点名等信息.任何单位和个人不得擅自挪移井上下永久性或者暂时性测量标志及其志牌，确需挪移时,永久性测量标志必须经本单位测量业务部门允许和总工程师批准，暂时性测量标志必须经本单位测量业务部门批准。
井上下各类测量标志至少每半年进行一次检查和维护，当测量标志经批准确需挪移或者被破坏时，必须及时进行补建补测,保持测量标志完好状态。
第十二条生产矿井必须具备符合《煤矿测量规程》、《煤矿测量手册》、《煤矿地质测量图例》和本规定规定的、完整的测量成果成图资料。
第十三条基建矿井的测量工作应符合本规定有关条款的要求，在移交生产时,必须具备第十二条规定的、完整的测量成果成图资料，否则,接收方地测部门不得予以验收.第十四条矿井测量业务部门必须适时做好各类测量预报(包括贯通通知书、过空过巷通知书及其它安全生产业务联系通知书)，并及时送达各有关人员和单位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程测量、放线管理办法
一、建筑物施工放样前,应做好以下工作：
（一）测量仪器的计量检定
1.凡进入施工现场的所有测量仪器均应进行计量检定。
2.全站仪、普通光学经纬仪、光学水准仪及50m钢尺需经市级计量检
定部门进行检定；对于盒尺、水平尺等普通计量器具应按照企业的相关规定进行自检。
3.对于在检定期内的经纬仪、水准仪要每三个月进行一次自检。
4.未经有关单位检测的测量仪器，严禁在施工中使用
（二）、施工测量、放线前准备工作
1，熟悉施工设计图纸，明确施工要求，制定施工测量方案．
2，在业主交予我方厂区控制点时，应接收正规坐标数据，交接人签字
3，大中型的施工项目，应先建立场区控制网，再分别建立建筑物施工控制网；小规模或精度高的独立施工项目，可直接布设建筑物施工控制网．
4，新建立场区控制网，可利用原控制网中的点组（由三个或三个以上的点组成）进行定位．小规模场区控制网，也可选用原控制网中一个点的坐标和一个边的方位进行定位．
5，建筑物施工控制网，应根据场区控制网进行定位、定向和起算；控制网的坐标轴，应与工程设计所采用的主副轴线一致；建筑物的±0高程面，应根据场区水准点测设．
6，控制网点，应根据设计总平面图和施工总布置图布设，并满足建筑物施工测设的需要．
二、建筑测量的相关规范
建筑物混凝土浇注及预制构件拼装的竖向测量偏差,不应超过表1的规定.
建筑物施工放样,应符合下列要求:
1建筑物施工放样﹑轴线投测和标高传递的偏差,不应超过表 3 的规定.
三、工作时注意事项
1，基础定位后，如场地起伏不大，,用卷尺拉距检查定位点距离与图
纸标注距离是否一致。
完后提交定位记录表。
2，在转站或引控制点时，与已知点符合或闭合。
完后提交申请表复核。
3，抄标高时：
（1）明确测设的数据、目的
（2）塔尺完全拉伸
（ 3）一次性抄设标高太多时，复核抄设后的一部分标高。
4，有条件时可以把放设的的轴线拐点用全站仪复核。
附表4：标高测量成果表
附表5：定位记录表。
