地铁车站施工课件

明挖法具有施工简单、快捷、经济、安全的优点，近年来在国内各城 市中得到普遍应用。
PPT学习交流
5
一、明挖施工概述
2、明挖法的优构体系受力比较明确，便于选择合 理的设计方案和参数。
（2）便于快速施工：一般情况下，明挖法的施工场地比较开阔，工作 面较多，可以组织大量人员、设备、材料、机具等进行快速施工。
PPT学习交流
16
（1）三轴搅拌桩施工
三轴搅拌桩施工顺序按下图，其中阴影部分为重复套钻，保 证加固体的连续性和接头的施工质量，三轴搅拌桩的搭接以及垂 直度补正都是依靠重复套钻来调整的，从而达到止水的作用。
a) 单排挤压式连接：一般情况下均采用该种方式进行施工 ；
b）跳槽式全套复搅式连接 ：对于转角处或有施工间断情 况下采用该种方式进行施工。
PPT学习交流
25
5、降水施工
PPT学习交流
26
二、支护结构施工
6、冠梁、砼支撑及挡土墙施工
钢筋混凝土支撑具 有足够的抗压强度 和稳定性等特点， 而且不受场地的限 制，施工机具简单 ，加上支撑跨度大 ，在发挥机械化挖 土中，具有效率高 、工期短、效益好 等优势。
PPT学习交流
27
PPT学习交流
17
（1）三轴搅拌桩施工
PPT学习交流
18
（2）高压旋喷桩施工
PPT学习交流
19
（2）高压旋喷桩施工
PPT学习交流
20
二、支护结构施工
3、钻孔灌注桩施工
钻孔灌注桩主要分 为两种，一种是摩 擦桩和承压桩。在 地铁车站中摩擦桩 主要有抗拔桩：是 用于抵消基坑地下 水对结构底板产生 的上浮力。承压桩 主要有围护桩和立 柱桩：是用于抵抗 基坑外侧土压力和 承载支撑体系。
PPT学习交流
23
4、喷锚施工
PPT学习交流
24
二、支护结构施工
5、降水施工
降水井是为降低地 下水位打的井，打 完后放入水泵抽取 地下水，降低地下 水的水位。是保证 基坑顺利施工的措 施之一，降水作业 能够及时降低基坑 下部承压含水层的 承压水水头,防止基 坑底部突涌的发生, 以确保施工时基坑 底板的稳定。
（4）易发生基坑整体失稳破坏：在不良地质和复杂环境中，一旦设计
或施工不当，会发生边坡滑移或基坑整体失稳，可能造成重大人员伤亡
PPT学习交流
7

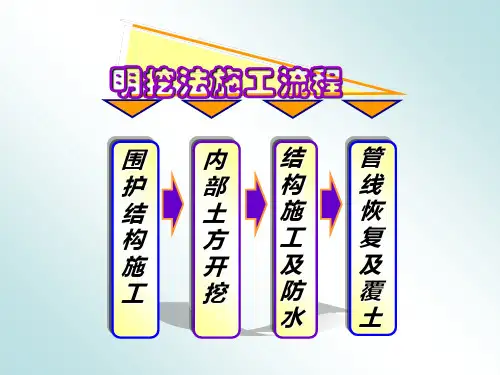

3、明挖法施工工艺流程1
钢护筒、 导墙
开挖上部土方
混凝土钻 孔灌注桩 、地下连 续墙
浇筑第一道 砼支撑
施工墙顶冠梁 及挡土墙
PPT学习交流
8
3、明挖法施工工艺流程2
先撑后挖， 开挖至明挖 基底
PPT学习交流
第一道支撑 第二道支撑 第三道支撑
第四道支撑
9
3、明挖法施工工艺流程3
施工地下二 层中板
侧墙达到设 计强度后， 进行倒撑安 装
顶板施工 拆除换撑
PPT学习交流
拆除第二道支 撑
设置倒撑之后 拆除第三道支 撑
拆除第四道支 撑，施工地下 二层侧墙至第 三道撑下方
（3）便于控制施工安全、质量和进度：明挖法的施工工序和作业面大 部分可以直接观察和检查，施工项目便于检测，安全隐患便于发现，安 全措施便于制订和落实，应急抢险救援场地条件比较好，因此施工的安 全、质量和进度容易控制。
（4）工程造价较低：人员投人相对较少，设备相对简单，施工效率相
PPT学习交流
6
一、明挖施工概述
施工结构底板 及部分侧墙
10
二、支护结构施工
PPT学习交流
11
二、支护结构施工
地下连续墙施工 三轴搅拌桩、及高压旋喷桩施工
钻孔灌注桩
喷锚施工 降水施工
冠梁、砼支撑及挡土墙施工
PPT学习交流
12
二、支护结构施工
基坑开挖过程中，用于支护周边土体，抵抗外部荷载，消除地下水 流影响，并使基坑及周边环境保持相对稳定的结构统称为支护结构，主 要分为围护结构和支撑体系。车站围护结构主要有地下连续墙、三轴搅 拌桩、高压旋喷桩、钻孔灌注桩（围护桩、抗拔桩、立柱桩）、喷锚、 降水井，支撑体系主要有冠梁、挡土墙、砼支撑、钢支撑。
PPT学习交流
13
二、支护结构施工
1、地下连续墙施工
1、截断地下水， 为基坑内施工创 造良好环境； 2、承受周围土体 侧压力； 3、作为墙体功能 使用 。
PPT学习交流
14
1、地下连续墙施工
PPT学习交流
15
二、支护结构施工
2、三轴搅拌桩及高压旋喷桩施工
三轴搅拌桩成桩 是预搅拌土体与 水泥（或水泥浆 ）混合搅拌凝固 成桩；高压旋喷 是高压水泥浆喷 射流强力冲击破 坏土体结构，喷 出的水泥浆与土 体破坏后的土颗 粒混合经凝结成 桩。两者皆具有 加固地基和止水 作用。
PPT学习交流
21
3、钻孔灌注桩施工
PPT学习交流
22
二、支护结构施工
4、喷锚施工
喷锚支护指的是借高 压喷射水泥混凝土和 打入岩层中的金属锚 杆的联合作用（根据 地质情况也可分别单 独采用）加固土体或 岩层，分为临时性支 护结构和永久性支护 结构。 喷锚支护是 使锚杆、混凝土喷层 和围岩形成共同作用 的体系，防止岩体或 土体松动、分离。
地铁车站施工
PPT学习交流
1
地铁车站明挖施工概述 支护结构施工
土方开挖及支撑体系施工 结构防水施工
主体结构及附属结构施工
PPT学习交流
2
PPT学习交流
3
一、地铁车站明挖施工概述
PPT学习交流
4
一、明挖施工概述
１、明挖施工概述
地铁车站施工常用方法的有明挖法、盖挖法、暗挖法三种，不常用的还 有铺盖法、扩挖法等。明挖法施工最为普遍。明挖法施工主要包括两大部 分：一是支护结构、二是主体结构。支护结构分为放坡开挖和有支撑体系 的开挖两大部分，放坡开挖的支护结构主要包括土钉墙、喷锚结构(非石质 基坑)，放坡大开挖（石质基坑或不受地形限制的带边坡开挖），有支撑体 系的支护结构主要包括连续墙、SMW工法桩、混凝土灌注桩、锚杆(索)、 混凝土和钢结构支撑。
2、明挖法的优缺点
缺点：
（1）拆迁工作量大，扰民大，影响交通：在城市采用明挖法施工，一 般情况下，需要拆迁建筑物、改移管线和树木，必要时进行交通管制。
（2）受气候、气象条件变化影响大：在寒冷地区或大风、大雾、雨、 雪、冰冻天气，明挖法施工比较困难，容易出现险情。
（3）对环境影响校大：明挖法施工带来的噪声、粉尘、污水、振动等 对环境影响比较大。此外，由于降水作业，可能引起地下水位下降、地 面沉降、建筑物倾斜及地下管线破坏。
