传热综合实验
传热强化综合实验报告
传热强化综合实验报告实验目的：本次实验旨在通过传热强化实验，探究不同条件下的传热性能，并比较不同强化措施对传热增强的效果。
实验原理：传热强化是通过改变传热体的流动状态、增加表面粗糙度或改变传热介质等手段，从而提高传热效果的一种方法。
而传热方式中的对流传热是我们关注的重点。
对流传热强化可通过增加传热流体的流速、使用导热油等传热介质、在传热表面加上某些结构等方式实现。
在本实验中，我们将通过改变流速和加入强化结构的实验装置，探究传热强化的效果。
实验步骤：1. 准备实验装置，包括传热体、传热介质供给装置、流量控制装置等。
2. 将传热体放入实验装置，并连接传热介质供给装置和流量控制装置。
3. 设置实验参数，如不同流速、不同强化结构等。
4. 打开传热介质供给装置和流量控制装置，使传热介质通过传热体，并保持一定的流速。
5. 在实验过程中记录传热介质的进出口温度差值、传热体表面温度等数据，并定期记录时间和实验参数。
6. 完成一组实验后，停止实验装置的运行，并将实验数据进行整理和记录。
实验结果：根据实验数据整理，我们得到了如下结果：（具体数据和结果展示要根据实际实验情况进行描述）1. 由实验数据观察，当流速增大时，传热效果会相应增强。
进出口温度差值和传热体表面温度差值随着流速的增加呈现正相关关系。
2. 同时，通过加入强化结构也能明显提高传热效果。
在加入强化结构后，进出口温度差值和传热体表面温度差值均较未加入强化结构时有所增加。
3. 不同的强化结构对传热性能的影响也有所差异。
我们对比了几种不同结构的传热体进行了实验，发现某种特定的结构能够在相同流速下实现更好的传热效果。
讨论与分析：通过本次实验，我们得出了流速和加入强化结构对传热性能的影响。
高流速和合适的强化结构都能提高传热效果，但不同的强化结构可能有不同的效果，因此在实际应用中需要根据具体条件选择适合的强化结构。
结论：通过传热强化综合实验，我们验证了流速和加入强化结构对传热性能的影响。
传 热 综 合 实 验

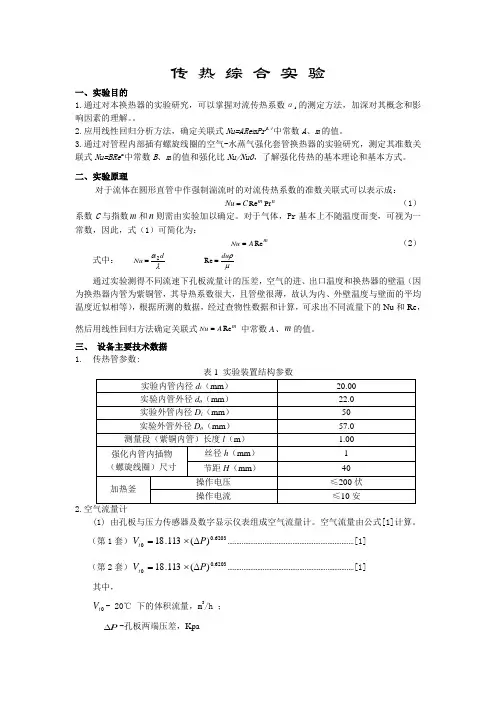

传 热 综 合 实 验一、实验目的1.通过对本换热器的实验研究，可以掌握对流传热系数αi 的测定方法，加深对其概念和影响因素的理解。
2.应用线性回归分析方法，确定关联式Nu=ARemPr 0.4中常数A 、m 的值。
3.通过对管程内部插有螺旋线圈的空气-水蒸气强化套管换热器的实验研究，测定其准数关联式Nu=BRe m中常数B 、m 的值和强化比Nu/Nu0，了解强化传热的基本理论和基本方式。
二、实验原理对于流体在圆形直管中作强制湍流时的对流传热系数的准数关联式可以表示成：n m C Nu Pr Re = （1）系数C 与指数m 和n 则需由实验加以确定。
对于气体，Pr 基本上不随温度而变，可视为一常数，因此，式（1）可简化为：m A Nu Re = （2）式中： λαd Nu 2=μρdu =Re 通过实验测得不同流速下孔板流量计的压差，空气的进、出口温度和换热器的壁温（因为换热器内管为紫铜管，其导热系数很大，且管壁很薄，故认为内、外壁温度与壁面的平均温度近似相等），根据所测的数据，经过查物性数据和计算，可求出不同流量下的Nu 和Re ，然后用线性回归方法确定关联式m A Nu Re =中常数A 、m 的值。
三、 设备主要技术数据 1. 传热管参数:表1 实验装置结构参数2.空气流量计(1) 由孔板与压力传感器及数字显示仪表组成空气流量计。
空气流量由公式[1]计算。
（第1套）6203.00)(113.18P V t ∆⨯=………………………………………………………………[1] （第2套）6203.00)(113.18P V t ∆⨯=………………………………………………………………[1] 其中，0t V - 20℃ 下的体积流量，m 3/h ；P∆-孔板两端压差，Kpa1tρ-空气入口温度（及流量计处温度）下密度，kg/m 3。
(m3/h)与压差之间的关系。
(2) 要想得到实验条件下的空气流量V (m 3/h)则需按下式计算: 02732730t tV V t ++⨯= (2)其中，V -实验条件（管内平均温度）下的空气流量，m 3/h ；t -换热器管内平均温度，℃；t 1-传热内管空气进口（即流量计处）温度，℃。
传热综合实验
6.6 实验注意事项
（1）检查热水箱中的水位是否在正常范围内。特别是每个实验结束后，进 行下一实验之前，如果发现水位过低，应及时补给水量。 （2）必须保证空气管线的畅通。即在接通风机电源之前，两个空气支路控 制阀之一和旁路调节阀必须全开。在转换支路时，应先关闭风机电源，然后开启 和关闭支路阀。 （3）调节流量后，应至少稳定 3~8 分钟后读取实验数据。 （4）热水箱温度不要调节过高，以免损坏设备。建议热水箱温度在 60-80℃ 范围。
度。t1，t2，T1，T2， Vm 可采取一定的测量手段得到。
6.4 实验装置
1. 实验装置面板图
图-1 传热过程综合实验面板图
3
2. 实验装置流程示意图
图-2
传热综合实验装置流程图
1-套管换热器空气进口温度；2-套管换热器空气进口阀；3-列管换热器热水出口温度； 4-列管换热器空气入口阀；5-列管换热器空气入口温度；6-空气流量；7-空气旁路调节阀； 8-套管换热器；9-列管换热器；10-列管换热器壁面温度；11-套管换热器空气出口温度； 12-套管换热器热水进口阀；13-列管换热器空气出口温度；14-列管换热器热水进口温度； 15-热水流量；16-列管换热器热水进口阀；17-热水调节阀；18-离心泵；19-风机； 20-热水箱内温度；21-加热器；22-热水箱；23-排水阀
其中质量流量由下式求得：
（6-12）
Wm
Vm m 3600
（6-13）
式中： Vm ——冷流体在套管内的平均体积流量，m3 / h； ℃)； Cpm ——冷流体的定压比热，kJ / (kg·
m ——冷流体的密度，kg /m3。
Cpm 和 m 可根据定性温度 tm 查得， t m
对流传热综合实验
六、思考题
1）实验中冷流体和蒸汽的相对流向对传热效果有何 影响?
2）在计算空气质量流量时所用到的密度值与求雷诺 数时的密度值是否一致？它们分别表示什么状态 下的密度，应在什么条件下进行计算。
3）实验过程中，冷凝水不及时排走，会产生什么影 响？如何及时排走冷凝水？如果采用不同压强的 蒸汽进行实验，对α关联式有何影响？
给热系数的因素和强化传热的途径。
二、基本原理
传热过程达到稳定时
T
Q m1c p1 T1 T2 m2c p2 t2 t1 1 A1 T TW M 2 A2 tW t m
KAtm
TW
tW
t
图 4－1 间壁式传热过程示意图
三、实验装置流程
图一 空气-水蒸气换热综合实验流程图
由实验数据作图拟合曲线，确定常数A及m的值；
3）以 ln Nu/Pr 0.4 为纵坐标， lnRe 为横坐标，
将处理后的实验数据标绘在图上，并与经验式比较
Nu/Pr 0.4 0.023 Re0.8
5）比较普通管和强化管的给热系数的大小； 6）比较列管换热器在冷热介质流量相同的情况下，
并流和逆流时的给热系数的大小。
4）通过不锈钢软管，将蒸汽发生器出气管和装置进 蒸汽接口连接好。打开水汽排空阀，排出上次实 验余留的冷凝水，在整个实验过程中也保持一定 开度并注意开度适中。
5）在通水蒸汽前，也应将蒸汽发生器到实验装置之 间管道中的冷凝水排除，否则夹带冷凝水的蒸汽 会损坏压力表及压力变送器。
6）具体排除冷凝水的方法是：关闭蒸汽进口阀门， 打开冷凝水排空阀，当听到蒸汽通过的响声时关 闭冷凝水排除阀，方可进行下一步实验。
7）开始通入蒸汽时，蒸汽进口阀的开度不可太大， 务必让蒸汽徐徐流入换热器中，使系统由“冷态”
传热综合实验
传热综合实验传热综合实验是化工、机械、材料等专业中的重要实验之一。
本实验旨在通过实践操作，让学生深入理解传热理论，并掌握传热实验技巧，了解传热实验设备的基本特点和使用方法。
本文将就传热综合实验进行详细介绍。
一、实验原理在传热综合实验中，通过传热器件和传热介质来掌握传热方式和表征物质的传热性能。
热源：热源是产生热量的装置，通常使用电加热方式。
传热介质：传热介质是传递热量的介质，如水、空气等。
传热器件：传热器件是介质和热源之间传热的设备，可分为对流传热、辐射传热、传导传热三种方式。
在实验中，通过热功率测量，流量测量，温度测量等操作，得出传热介质的传热性能参数，实现对传热规律的探讨和总结等目的。
二、实验设备传热综合实验设备一般包括热源、传热介质、传热器件和测量系统四部分。
1、热源：采用电阻加热，均匀升温，稳定加热；2、传热介质：水或空气，可根据不同的实验需要进行选择；3、传热器件：采用双管夹套式传热器，包括热器壳体、热器体、进出口、传热管等组成；4、测量系统：温度计、流量计、电压表等测量仪器。
三、实验过程传热综合实验主要包括三个步骤，即实验准备，实验操作，实验结果的处理及分析。
（1）检查实验仪器设备的工作状态以及正确性等，不能出现故障和问题；（2）加热热源，并控制加热电流，保持稳定，确保传热介质均匀受热；（3）调节传热介质的流量及其温度，保证传热介质的流速、温度、压力等参数符合实验要求；（4）对传热管的长度、直径、管壁材料、壁厚等进行测量和记录，为后续实验数据收集打下基础。
2、实验操作（1）调节传热介质的流量，保持稳定；（2）采集出口传热器的温度，通过计算可以推算出传热的热流，进而计算出传热系数；（3）采用热传导实验，测量传热壁板的温度分布，推算出传热系数；（4）采用加热器将热量通过辐射的方式传递到样品上，测量样品温度变化，进而计算得出热辐射传热系数。
3、实验结果的处理及分析（1）通过测量传热介质进口、出口的温度、流量、压力数据等，可得出介质的传热性能参数；四、实验注意事项（1）实验者必须具备基本的实验技能，正确操作和安装实验设备；（2）务必严格按照实验设计方案执行实验操作，掌握各种测量仪器的使用方法、精度和准确性；（3）实验过程中出现异常情况，要及时排除并进行记录，以保证实验数据的真实性；（4）实验结束后要认真整理实验设备，清洗干净所有仪器，保证设备干净整洁，方便下一次实验的开展。
传热综合实验
应 用
压差表、计前表与风管俄连接胶管，
化 学
并将风机挡位调至4处。
专 业
④进行风冷管路1小时，关闭整个
传热系统电源。
9
化 工
五、实验记录
原
理
实
验
应 用 化 学 专 业
10
化 工
五、实验数据处理
原
理
实
验
应 用 化 学 专 业
11
化 工 原 理 实 验
应 用 化 学 专 业
12
化 工
一、实验目的
原
理 实
①掌握对流传热系数α的测定方法；
验
并应用线性回归分析方法，确定关
联式Nu=ARem中常数A、m的值。
应 ②掌握孔板流量计的使用。
用
化 ③掌握DC-3A微音气泵的使用。
学 专 业
2
化
工 原
二、实验原理
理
实 空气在圆形直管中作湍流流动的给热
验 准数方程：
l
应
Nu f1 (Re , Pr , Gr, d0 )
用 化
强制对流时，Gr可忽略；对气体而言，
学 专
原子数相同的气体Pr为一常数，当
业 其影l 响 5亦0 可忽略，
do
3
化
工 原
故上式可写为： Nu f (Re)
理
实 一般可写成 Nu A Rem
验
ln Nu ln A mln Re
K与α的关系：
应
用 化 学
11 1
专 业
K S 2
4
化
验 数据记录在实验记录表上，然后改变
孔板流量R值约为200，再测取以上数
据记录，在R值为200到700间大约做5
传热综合实验测定列管换热器总传热系数
实验名称: 传热综合实验测定列管换热器一、实验内容测定列管式换热器的对流传热系数K。
二、实验目的通过测定列管换热器传热数据计算总传热系数K，加深对其概念的理解。
三、实验基本原理（1）传热过程基本原理传热是指由于温度差引起的能量转移，又称热传递。
由热力学第二定律可知，凡是有温度差存在时，热量就必然发生从高温处传递到低温处，因此传热是自然界和工程技术领域中极普遍的一种传递现象。
总传热系数K是评价换热器性能的一个重要参数，也是对换热器进行传热计算的依据。
对于已有的换热器，可以通过测定有关数据，如设备尺寸、流体的流量和温度等，然后由传热速率方程式（1-1）计算K值。
传热速率方程式是换热器传热计算的基本关系。
在该方程式中，冷、热流体的温度差△T是传热过程的推动力，它随传热过程冷热流体的温度变化而改变。
传热速率方程式Q=K×S×ΔTm （1-1）所以对于总传热系数K=Cp×W×(T2-T1)/(S×ΔTm)T2(1-2)式中：Q----热量(W)；S----传热面积(m2)；△Tm----冷热流体的平均对数温差(℃)；K----总传热系数(W/(m2·℃))；C P----比热容(J/(Kg·℃))；W----冷流体质量流量(Kg/s)；T2-T1----冷流体进出口温差(℃)。
（2）换热器简介列管式换热器：是固定管板式换热器，它是列管换热器的一种。
它由壳体、管束、管箱、管板、折流挡板、接管件等部分组成。
其结构特点是，两块管板分别焊于壳体的两端，管束两端固定在管板上。
它具有结构简单和造价低廉的优点。
开车前首先检查管路、各种换热器、管件、仪表、流体输送设备是否完好，检查阀门、分析测量点是否灵活好用。
四、实验方法及步骤1.实验准备：检查实验装置处在开车前的准备状态。
2.换热器实验：1）打开总电源开关。
2）打开列管式换热器热流体进口阀和列管式换热器冷流体进口阀。
传热综合实验实验报告数据处理
传热综合实验实验报告数据处理传热是物质内部或不同物质之间热量传递的过程，是热力学中的重要概念之一。
为了更好地理解传热现象，学习传热的基本规律和特性，我们进行了传热综合实验。
实验目的：通过实验研究不同材料的导热性能，探究传热的规律，加深对传热知识的理解。
实验仪器和材料：1.导热仪：用于测量不同材料的导热系数。
2.热平衡仪：用于测量不同材料的热平衡状态。
3.热导率测定装置：用于测量材料的热导率。
4.不同材料样品：如金属、塑料、木材等。
实验步骤：1.准备不同材料的样品，并测量其初始温度。
2.将样品放入导热仪中，测量不同时间下样品的温度变化，并记录数据。
3.将样品放入热平衡仪中，观察不同材料的热平衡状态，并记录数据。
4.使用热导率测定装置，测量不同材料的热导率，并记录数据。
实验结果和数据处理：根据实验所得数据，我们进行了数据处理和分析，得出了以下结论：1.不同材料的导热系数存在明显差异。
金属材料具有较高的导热系数，而塑料和木材等非金属材料的导热系数较低。
这是因为金属材料中的自由电子具有很高的导热能力，而非金属材料中的分子运动受限，导致热的传递较慢。
2.不同材料的热平衡状态存在差异。
通过观察热平衡仪中的样品，我们可以发现金属材料的热平衡状态较快，而非金属材料的热平衡状态较慢。
这是由于金属材料的导热性能好，能够迅速将热量传递到周围环境，而非金属材料的导热性能较差，导致热平衡状态的达到需要更长的时间。
3.不同材料的热导率也存在差异。
热导率是材料传导热量的能力的物理量，是描述材料导热性能的重要指标。
通过测量不同材料的热导率，我们可以得出不同材料导热性能的大小关系，并进一步验证了导热系数的差异。
通过以上实验和数据处理，我们深入了解了传热的规律和特性。
不同材料的导热性能受材料本身的性质和结构等因素影响，这对于工程领域的材料选择和热传导问题的解决具有重要意义。
在实际应用中，我们可以根据不同需求选择合适的材料，以达到更好的热传导效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验五 传热综合实验一、实验目的1.通过对空气—水蒸气简单套管换热器的实验研究，掌握对流传热系数iα的测定方法，加深对其概念和影响因素的理解。
并应用线性回归分析方法，确定关联式Nu=ARe m Pr 0.4中常数A 、m 的值。
2.通过对管程内部插有螺旋线圈的空气—水蒸气强化套管换热器的实验研究，测定其准数关联式Nu=BRe m 中常数B 、m 的值和强化比Nu/Nu 0，了解强化传热的基本理论和基本方式。
二、实验内容1. 测定5～6个不同流速下普通套管换热器的对流传热系数i α，对i α的实验数据进行线性回归，求关联式Nu=ARe m Pr 0.4中常数A 、m 的值。
2.测定5～6个不同流速下强化套管换热器的对流传热系数i α，对i α的实验数据进行线性回归，求关联式Nu=BRe m 中常数B 、m 的值。
3.同一流量下，按实验1所得准数关联式求得Nu 0，计算传热强化比Nu/Nu 0。
三、实验原理（一） 普通套管换热器传热系数及其准数关联式的测定1.对流传热系数i α的测定对流传热系数i α可以根据牛顿冷却定律，用实验来测定。
因为i α<<o α ,所以： （W/m 2·℃） 式中：i α—管内流体对流传热系数，W/(m 2·℃)；Q i —换热器传热速率，W ； S i —管内换热面积，m 2； mi t ∆—对数平均温差，℃。
对数平均温差由下式确定：式中：t i1，t i2—冷流体的入口、出口温度，℃；T w —壁面平均温度，℃；因为换热器内管为紫铜管，其导热系数很大，且管壁很薄，故认为内壁温度、外壁温度和壁面平均温度近似相等，用T w 来表示，管外为蒸汽冷凝，因此，将壁面平均温度近似视为蒸汽的温度，且保持不变。
传热面积(内)：i i i L d S π= 式中：d i —传热管内径，m ；L i —传热管测量段的实际长度，m 。
)()(ln )()(2121i w i wi w i w mi t T t T t T t T t -----=∆()i mi i i i S t Q K ⨯∆=≈/α由热量衡算式：其中质量流量由下式求得： 式中：V i —冷流体在套管内的平均体积流量，m 3 / h ；c pi —冷流体的定压比热，kJ / (kg ·℃)； ρi —冷流体的密度，kg /m 3。
c pi 和ρi 可根据定性温度t mi 查得，221i i mi t t t +=为冷流体进出口平均温度。
t i1，t i2，T w ， V i 可采取一定的测量手段得到。
2.对流传热系数准数关联式的实验确定空气在管内作强制湍流，且被加热，准数关联式的形式为：其中： i i i i dNu λα=， i i i i i d u μρ=Re ， ii pi i c λμ=Pr物性数据λi 、c pi 、ρi 、μi 可根据定性温度t mi 查得。
这样通过实验确定不同流量下的Re i 与i Nu ，再用线性回归方法即可确定A 和m 的值。
（二）、强化套管换热器传热系数、准数关联式及强化比的测定强化传热又被学术界称为第二代传热技术，它能减小换热器的传热面积，以减小换热器的体积和重量；提高现有换热器的换热能力；使换热器能在较低温差下工作；并且能够减少换热器的阻力以减少换热器的动力消耗，更有效地利用能源和资金。
强化传热的方法有多种，本实验装置是采用在换热器内管插入螺旋线圈的方法来强化传热的。
螺旋线圈的结构图如图5-1所示，螺旋线圈由直径3mm 以下的铜丝和钢丝按一定节距绕成。
将金属螺旋线圈插入并固定在管内，即可构成一种强化传热管。
在近壁区域，流体一面由于螺旋线圈的作用而发生旋转，一面还周期性地受到线圈的螺旋金属丝的扰动，因而可以使传热强化。
由于绕制线圈的金属丝直径很细，流体旋流强度也较弱，所以阻力较小，有利于节省能源。
螺旋线圈是以线圈节距h 与管内径d 的比值以及管壁粗糙度为主要技术参数，长径比H/d 是影响传热效果和阻力系数的重要因素。
科学家通过实验研究总结了形式为m B Nu Re =的经验公式，其中B 和m 的值因螺旋丝尺寸不同而不同。
在本实验中，采用普通管中的实验方法确定不同流量下的Re i 与i Nu ，用线性回归方法可确定B 和m 的值。
研究强化手段的强化效果（不考虑阻力的影响），可以用强化比的概念作为图5-1 螺旋线圈强化管内部结构)(12i i pi i i t t c W Q -=3600ii i V W ρ=4.0Pr Re i mi i A Nu =评判准则，它的形式是：0Nu Nu ，其中Nu 是强化管的努塞尔准数，Nu 0是普通管的努塞尔准数，显然，强化比0Nu Nu ＞1，而且它的值越大，强化效果越好。
需要说明的是，如果评判强化方式的真正效果和经济效益，则必须考虑阻力因素，阻力系数随着换热系数的增加而增加，从而导致换热性能的降低和能耗的增加，只有强化比较高，且阻力系数较小的强化方式，才是最佳的强化方法。
四、实验流程1.实验流程实验流程图见图5—2。
实验装置的主体是两根平行的换热套管，空气由旋涡气泵吹出，由旁路调节阀调节，经孔板流量计，由支路控制阀选择不同的支路进入不同的换热管的内管。
蒸汽由加热釜产生后由蒸汽上升管上升，经支路控制阀选择不同的支路进入套管壳程。
装置结构参数如表5—1所示。
图5—2 空气-水蒸气传热综合实验装置流程图1.普通套管换热器；2.内插有螺旋线圈的强化套管换热器；3.蒸汽发生器；4.旋涡气泵；5.旁路调节阀；6.孔板流量计；7.风机出口温度（冷流体入口温度）测试点； 8、9.空气支路控制阀； 10、11.蒸汽支路控制阀；12、13.蒸汽放空口； 14.蒸汽上升主管路； 15.加水口； 16.放水口； 17.液位计； 18.冷凝液回流口表5—1 实验装置结构参数实验内管内径d i （mm ） 20.00 实验内管外径d o （mm ） 22.0 实验外管内径D i （mm ） 50 实验外管外径D o （mm ） 57.0 测量段（紫铜内管）长度l （m ）1.002.实验测量手段 ① 流量的测定：孔板流量计与压力传感器及数字显示仪表组成空气流量计。
空气流量由下式计算： ()6203.00113.18P V t ∆⨯=式中：V t0——20℃下的体积流量；ΔP —孔板两端压差，KPa （即数字显示仪表读数）由于被测管段内温度的变化，还需对体积流量进行进一步的校正：2932730mit i t V V +⨯= 式中：V i —实验条件下（管内平均温度）下的空气流量，m 3/h; t mi — 换热器管内平均温度，℃ ②温度测量：a) 空气进、出传热管测量段的温度由电阻温度计测量，可由数字显示仪表直接读出。
b) 管外壁面平均温度T w ( ℃ )，由数字式毫伏计测出与该温度对应的热电势E(mv,热电偶是由铜─康铜组成),将E 值代入公式:T w (℃)=1.2705+23.518×E(mv)计算得到。
五、实验方法及步骤1. 实验前的准备检查工作①向蒸汽发生器中加水至液位计上端红线处。
②向冰水保温瓶中加入适量的冰水,并将冷端补偿热电偶插入其中。
③检查空气流量旁路调节阀是否全开。
④检查蒸汽管支路各控制阀是否已打开，保证蒸汽和空气管线畅通。
⑤接通电源总闸，设定加热电压，启动电加热器开关，开始加热。
2. 实验操作A. 人工实验操作 ①合上电源总开关。
②打开加热电源开关,设定加热电压(不得大于200V)，直至有水蒸气冒出，在整个实验过程中始终保持换热器出口处有水蒸气。
③启动风机，用放空阀来调节流量，在一定的流量下,稳定5—10分钟后分别测量空气的流量、空气进出口温度、壁面温度。
④改变流量，待流量稳定后再分别测量空气的流量、空气进、出口温度、壁面温度后继续实验。
⑤实验结束后，依次关闭加热电源、风机和总电源。
一切复原。
B.使用计算机自动控制试验①启动计算机并按照操作说明进行操作；②合上电源总开关、加热电源开关，设定加热电压（不得大于200V）,直至有水蒸气冒出，在整个实验过程中始终保持换热器出口处有水蒸气；③计算机数据采集a.用放空阀调节流量，待操作稳定后，用计算机分别对空气流量、空气进出口温度、换热器水蒸气温度进行采集；b.改变空气流量，待操作稳定后，分别用计算机测量空气流量、空气进出口温度、水蒸气温度；c.用计算机对所得实验数据进行计算和整理，得出实验结果，并通过显示器显示或打印出来。
六、实验注意事项1.刚刚开始加热时，加热电压可在180V左右，但不能过大；2.由于采用热电偶测温，所以实验前要检查冰桶中是否有冰水混合物共存，检查热电偶的冷端是否全部浸没在冰水混合物中；3.检查蒸汽发生器中的水位是否在正常范围内，特别是每个实验结束后，进行下一个实验之前，如果发现水位过低，应及时补给水量；4.必须保证蒸汽上升管线的畅通。
在给蒸汽发生器电压之前，两蒸汽支路控制阀之一必须全开。
在转换支路时，应先开启需要的支路阀，再关闭另一侧，且开启和关闭控制阀要缓慢，防止管线截断或蒸汽压力过大突然喷出；5.必须保证空气管线的畅通。
在接通风机电源之前，两个空气支路控制阀之一和旁路调节阀必须全开。
在转换支路时，应先关闭风机电源，然后开启和关闭控制阀；6.调节流量后，应至少稳定5～10分钟后读取实验数据。
七、实验数据整理1.将普通管实验数据填入表一。
并以一组数据为例写出计算过程；2.将粗糙管实验数据填入表二。
并以一组数据为例写出计算过程；3.以Re为横坐标，以Nu/Pr0.4为纵坐标，将上述表中数据绘制在同一双对数坐标图中；4. 对实验结果进行分析与讨论。
8.59.09.510.010.5-3.8-3.6-3.4-3.2-3.0-2.8-2.6-2.4-2.2-2.0普通管lnNu/(pr^0.4)~lnRe 曲线由直线得出k=0.8226 即m=0.8226 代入式中算出lnA=3.69*10^-6所以直线方程：lnNu/(Pr^0.4)= 3.69*10^-6+0.8226lnRe强化管lnNu/(pr^0.4)~lnRe曲线由直线得出k=0.8104 即m=0.8104代入式中算出lnA=3.37*10^-6所以直线方程：lnNu/(Pr^0.4)= 3.37*10^-6+0.8104lnRe。
