CAD拼图打印技巧
cad图纸打印设置教程
cad图纸打印设置教程CAD图纸打印设置是指在使用CAD软件打印图纸时，通过设置打印机参数、纸张尺寸、打印比例等，以达到正确、清晰地输出图纸内容的目的。
下面是一份简单的CAD图纸打印设置教程。
1. 打开CAD软件，加载图纸文件。
2. 在CAD软件中，点击“打印”或“打印设置”按钮，进入打印设置界面。
3. 在打印设置界面中，选择要使用的打印机。
如果有多台打印机可供选择，根据需要选择相应的打印机。
4. 设置打印参数。
包括打印纸张尺寸、打印质量、打印方向等。
点击相应的选项进行设置，根据需要选择合适的参数。
5. 设置打印比例。
在大多数CAD软件中，可以通过设置打印比例来控制图纸在纸张上的大小。
一般有两种方式设置打印比例：一种是直接输入比例值，比如1:100；另一种是选择自适应纸张大小，让软件自动调整比例。
6. 设置打印范围。
可以选择打印全部图纸、指定打印范围或者打印选中的实体。
根据需要选择相应的选项。
7. 预览和调整。
在设置完成后，可以点击“预览”按钮，查看打印效果。
如果需要调整打印范围、比例或其他参数，可以返回设置界面进行修改。
8. 确定打印设置。
在预览无误后，确认打印设置。
点击“打印”或“确定”按钮，开始打印图纸。
9. 监控打印进程。
在打印过程中，可以观察打印机状态，确保正常打印。
如果有异常情况出现，及时停止打印，并检查打印机和软件设置。
10. 完成打印。
等待打印完成后，取下打印的图纸，并检查图纸质量。
如有需要，可以进行二次打印或调整设置。
以上是一份简单的CAD图纸打印设置教程。
根据具体的CAD 软件而言，可能会存在一些差异和额外的设置选项。
有关更详细、专业的教程，建议查阅相应的软件说明书或咨询相关专业人士。
cad布局图怎么打印
cad布局图怎么打印
在CAD中打印可以在不同空间中打印，下面店铺告诉大家cad布局图怎么打印，一起来学习吧。
cad布局图怎么打印的方法一：
1.用一个图形文件进行相关的打印设置，绝大部分选项要设置为适合自己的，最常用的。
2.利用现有视口或新建视口，进行图形的调整，包括图形在视口内的位置和图形大小，比例等。
3.将此图形文件另存为AutoCAD的模板文件，以便调用。
4.打开要调用布局模板的图形，利用"布局"菜单命令调入刚存的模板文件。
5.检查相关打印设置和视口以及图形，打印预览。
6.一切无误，进行打印。
cad布局图怎么打印的方法二：
1.在模型空间中按比例绘制图纸。
2.转入图纸空间，进行布局设置，包括打印设备，纸张等等。
3.在图纸空间的布局内创建视口并调整，安排要输出的图纸，调整合适的比例。
4.移动，放缩以调整布局中图形。
5.打印预览，检查有无错误。
如有则返回继续调整。
6.打印出图。
CAD中的图纸打印和布局技巧
CAD中的图纸打印和布局技巧【CAD中的图纸打印和布局技巧】CAD（计算机辅助设计）软件在工程和设计行业中扮演着重要的角色。
图纸打印和布局是CAD软件的核心功能之一。
本文将分享一些CAD中的图纸打印和布局的技巧，以帮助读者更高效地利用CAD软件。
一、打印设置与准备在打印图纸之前，首先需要进行一些设置和准备工作。
这些步骤旨在确保打印的图纸准确和清晰。
1. 尺寸设置：在打印之前，确保已正确设置了图纸的尺寸。
根据需要选择纸张大小，并将图纸缩放到适当的比例。
同时，也可以根据需求在打印设置中调整比例。
2. 图层设置：在打印之前，可以对图层进行设置，以控制打印时的可见性。
通过将某些图层设置为可见或隐藏，可以灵活地控制图纸上的元素是否出现在打印输出中。
3. 图形样式：调整图形样式可以让打印的图纸更具可读性。
选择适当的线型和颜色，使得图纸上的线条清晰可辨。
4. 图纸边距：在打印设置中调整图纸边距，确保图纸不会超出打印纸张的边界。
合适的边距设置可以避免重要信息被裁剪或覆盖。
二、打印布局与顺序在准备好打印设置之后，下一步是进行打印布局和顺序的安排。
这可以帮助提高打印效率和便捷性。
1. 布局选择：根据图纸的内容和需求，选择适当的打印布局。
常见的布局包括单个图纸、多个图纸并排或堆叠等。
确保图纸在打印输出中有正确的位置和顺序。
2. 图纸排序：如果需要打印多个图纸，可以对图纸进行排序，以确保打印顺序的正确性。
比如，按照房间号、楼层顺序或指定的其他顺序进行排序。
3. 批量打印：对于大量的图纸打印任务，可以使用批量打印功能。
将需要打印的图纸添加到打印列表中，并设置打印选项，以一次性打印多个图纸。
这可以节省时间和精力。
三、打印预览与调整在进行实际打印之前，进行打印预览是一个重要的步骤。
这有助于发现和解决潜在的打印问题。
1. 预览检查：在打印预览中，仔细检查图纸的布局和内容。
确保图纸的各个部分都正确显示，并且没有任何遗漏或错误。
2. 缩放和位置：如果发现图纸在预览中显示不正确，可以进行缩放和位置的调整。
CAD画布设置与打印技巧
CAD画布设置与打印技巧在使用CAD软件进行设计和制图时，正确设置画布以及正确打印是非常重要的。
本文将介绍一些CAD画布设置与打印的技巧，帮助读者更好地利用CAD软件进行工作。
首先，让我们来看看如何设置CAD画布的大小。
在CAD软件中，我们可以选择设置画布的大小，以适应我们的设计需求。
打开CAD软件后，点击工具栏上的“画布设置”按钮。
在弹出的对话框中，我们可以设置画布的宽度和高度。
根据我们的需求，可以输入具体的数值或选择常见的画布尺寸，如A4、A3等。
设置好画布大小后，点击确定即可完成设置。
接下来，让我们来讨论一下CAD画布的比例设置。
画布的比例对于设计和制图非常重要，它决定了图形在纸上显示的比例。
在CAD软件中，常见的画布比例有1:1、1:2等。
根据实际设计需求，我们可以选择合适的画布比例。
要设置画布比例，点击工具栏上的“画布比例”按钮，在对话框中选择所需的比例即可。
在进行CAD设计时，我们通常需要给设计添加一些文字和标注。
在CAD软件中，可以使用文本工具来添加文字。
在绘制完图形后，选择合适的位置，点击工具栏上的“文本”按钮，然后在画布上点击以添加文本框。
输入所需的文字后，可以通过工具栏上的选项来调整字体、颜色和大小等。
完成文字编辑后，点击确定即可。
另外，我们还可以使用标注工具来添加尺寸标注和注释。
标注工具可以帮助我们更清晰地表达设计的尺寸和特征。
在CAD软件中，选择所需的标注工具，点击画布上需要标注的位置，然后输入尺寸数值或注释文字即可。
通过调整标注的样式和位置，可以使得设计更加易于理解。
完成设计后，我们需要将图形打印出来。
在CAD软件中，打印前需要根据打印纸张的大小和打印机的特性进行一些设置。
首先，点击工具栏上的“打印设置”按钮，在弹出的对话框中选择所需的打印机和纸张大小。
根据实际情况，我们可以选择横向或纵向打印，并可以设置打印边距和排列方式等。
设置完成后，点击确定。
在进行打印设置时，我们还需要设置打印比例和打印范围。

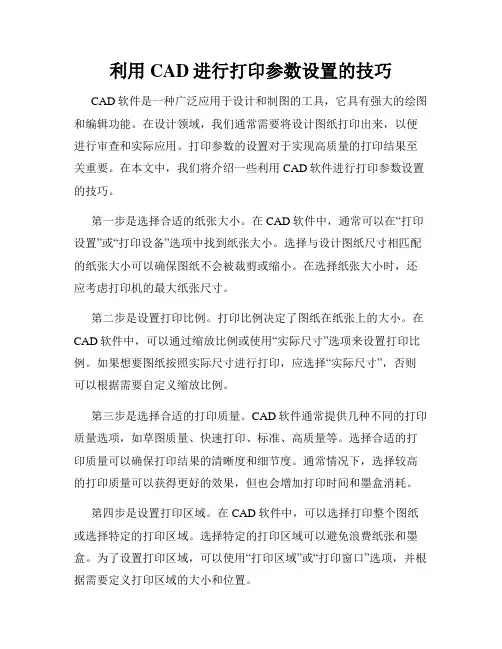

利用CAD进行打印参数设置的技巧
利用CAD进行打印参数设置的技巧CAD软件是一种广泛应用于设计和制图的工具，它具有强大的绘图和编辑功能。
在设计领域，我们通常需要将设计图纸打印出来，以便进行审查和实际应用。
打印参数的设置对于实现高质量的打印结果至关重要。
在本文中，我们将介绍一些利用CAD软件进行打印参数设置的技巧。
第一步是选择合适的纸张大小。
在CAD软件中，通常可以在“打印设置”或“打印设备”选项中找到纸张大小。
选择与设计图纸尺寸相匹配的纸张大小可以确保图纸不会被裁剪或缩小。
在选择纸张大小时，还应考虑打印机的最大纸张尺寸。
第二步是设置打印比例。
打印比例决定了图纸在纸张上的大小。
在CAD软件中，可以通过缩放比例或使用“实际尺寸”选项来设置打印比例。
如果想要图纸按照实际尺寸进行打印，应选择“实际尺寸”，否则可以根据需要自定义缩放比例。
第三步是选择合适的打印质量。
CAD软件通常提供几种不同的打印质量选项，如草图质量、快速打印、标准、高质量等。
选择合适的打印质量可以确保打印结果的清晰度和细节度。
通常情况下，选择较高的打印质量可以获得更好的效果，但也会增加打印时间和墨盒消耗。
第四步是设置打印区域。
在CAD软件中，可以选择打印整个图纸或选择特定的打印区域。
选择特定的打印区域可以避免浪费纸张和墨盒。
为了设置打印区域，可以使用“打印区域”或“打印窗口”选项，并根据需要定义打印区域的大小和位置。
第五步是选择正确的打印机和打印机设置。
在CAD软件中，可以选择与计算机连接的打印机，并设置打印机参数，如打印分辨率、颜色模式、用纸方式等。
不同的打印机可能具有不同的打印参数选项，根据实际需要进行设置。
第六步是预览打印结果。
在进行最终打印之前，可以使用CAD软件提供的预览功能来查看打印结果。
预览功能可以帮助检查图纸的布局、缩放和打印质量，确保满足设计要求。
最后一步是点击“打印”按钮进行打印。
在点击打印按钮之前，再次确认打印参数的设置，确保没有遗漏或错误。
完成打印后，可以检查打印结果，如果不满意可以进行调整和重新打印。
cad一个文件多图如何批量打印
cad一个文件多图如何批量打印我们知道有时候一个CAD文件中有多个图形都需要打印，这时候就要用到批量打印了，下面由店铺告诉大家cad一个文件多图如何批量打印，快跟我一起来学习吧。
cad一个文件多图批量打印的方法首先，进行打印设置方面的配置。
选择相应的打印机、纸张、打印样式，然后按照需要设置其他的打印参数。
由于该功能自动打印是对每张图纸图框的识别，因此需要让软件能自动识别图纸的图框，比如打印5张图纸，则需要软件能主动识别出5个图框。
在软件里提供了3种方式：图块(图框为特定图块)、图层(指定图层为封闭矩形)、散线(图框为散的直线)。
一般来说，如果需要打印的图纸图框是某个特定图块，那么可以直接选择第一种方式，比较方便。
但是如果图纸的图框在图块或者图层的设定上比较随意，那么软件就无法自动判断出图框了，这时候需要“帮助”，手动绘制一个特定层的封闭矩形来实现。
例如在这个例子里)，可以设置一个图框层，并设置为不打印。
然后，将层切换到图框层，将需要打印的5张图用矩形框起来。
接着，调出批量打印界面，将图框形式选择为图层，图层名选择为：图框层。
然后点击“选择批量打印图纸”，框选整个图纸，确定之后，自动弹出批量打印界面，显示如下信息：这表示，DWG文件中的5张图纸已被识别，此时点击确定，开始批量打印，软件会依次打印出符合之前设定要求的5张图纸。
设置完成后，选择“文件”—“发布”的功能，调出发布功能对话框。
由于只是在模型空间打印，所以只选择“模型选项卡”，发布到打印机即可。
最重要的是，将页面设置由默认修改为之前设置的名称“1、2、3、4、5”，然后点击“发布”，软件就可以将所有的图纸一次性打印出来了，在一定程度上也节省了的精力和时间，显的非常方便和快捷。
CAD打印PDF图纸及合并为图纸组合教程 2014
一、CAD图纸打印PDF格式
1、打开CAD文件：
2、点击打印（Ctrl+P）
3、对话框中在打印架/绘图仪选择DWG TO PDF.pc3
上图第二步点窗口，框选图签对角点如下图：
然后务必预览是否选中图纸。
4、保存路径：
5、如果是需要打印加长图纸，可在打印机特性设置：
a创建图纸
b设置图纸尺寸，单位
C改名
6、回到打印对话框，常规打印设置就ok！
二、多个pdf文件合并为一个pdf文件组合
1、先安装专业pfd编辑软件。
公司服务器AAA（\\Aaa\公司常用软件\AdobeAcrobatXPro\Adobe Acrobat X Pro 10）
2、安装完后鼠标右键菜单出现文件合并选项，如果已有此选项可省去第一步。
如下图：
3
4、鼠标右键可以编辑组合里任何一张图纸；
a、插入页面。
可从已有文件或剪贴板里插入新图。
文件可以查图纸组合里任何排序。
b、提取页面。
C、替换页面，可把组里的页面置换新页面。
d、旋转页面。
可以把预览图里的所有图纸全选（Ctrl+a），把所有图纸同时旋转。
最后别忘记保存。
CAD图纸布局与打印设置教程
CAD图纸布局与打印设置教程在使用CAD软件进行图纸设计时，合理的布局与打印设置是非常关键的。
本文将介绍CAD图纸布局与打印设置的一些基本技巧和注意事项，希望能对大家有所帮助。
一、图纸布局1. 首先，在CAD软件中打开需要布局的图纸，进入布局空间（Layout）。
2. 选择合适的布局比例尺，一般常用的比例尺包括1:1、1:100、1:200等。
不同的比例尺适用于不同的图纸尺寸和需求。
3. 根据实际需求，选择合适的图纸尺寸，常见的图纸尺寸有A0、A1、A2、A3、A4等。
根据图纸尺寸的选择，可以调整视图的大小和位置。
4. 在布局空间中，通过创建视口（Viewport）来显示模型空间中的图形内容。
可以通过命令行输入“MVIEW”创建视口，也可以在工具栏中选择相应的工具。
5. 调整视口的大小和位置，使其符合设计需求。
可以通过拉伸、移动等方式进行调整。
6. 在布局空间中可以添加标题栏、辅助线、图例和标注等辅助元素，提高图纸的可读性和美观度。
二、打印设置1. 在完成图纸布局后，可以进行打印设置，确保输出的效果符合要求。
2. 首先，选择打印机，确认打印机的连接和设置是否正确。
3. 设置纸张方向，包括纵向和横向两种方向，根据实际需求选择合适的方向。
4. 设置纸张大小，选择与图纸尺寸相对应的纸张大小。
如果需要自定义纸张大小，可以输入具体的尺寸数值。
5. 设置打印比例，可以选择按照布局空间的比例打印，也可以根据实际需求进行自定义设置。
6. 设置边距，根据实际需求设置上、下、左、右的边距大小。
一般建议保留一定的边距，以保证打印质量和内容完整性。
7. 设置线型和颜色，可以选择打印时是否显示线型和颜色，也可以根据实际需求设置相应的线型和颜色。
8. 设置打印范围，可以选择打印全部图纸或者只打印选定区域。
根据需求选择相应的打印范围。
9. 预览打印效果，确保设置的参数和效果都符合要求。
10. 确认打印设置无误后，点击打印按钮进行打印操作。
