电动车用直流电机技术标准
电助力自行车的FOC控制技术
电助力自行车的FOC控制技术随着环保意识的不断增强和城市交通的拥堵，电动自行车成为了越来越多人出行的选择。
而在电动自行车中，电助力自行车则拥有着更高的普及度和市场份额。
那么，在电助力自行车中，FOC控制技术又是什么呢？FOC控制技术是电动车较为常见的一种控制技术，它是一种用于转子感应电机（PMSM）和无刷直流电机（BLDC）的电机控制技术。
FOC控制技术的主要目标是使电机运转时，转子位置和电流的波形尽可能接近正弦波，以达到最高效率。
这种技术可以提高电动自行车的动力性能、降低能耗、延长电机寿命等。
FOC控制技术在电助力自行车中的应用，可以带来以下几个显著的优点：1. 提高动力性能：通过FOC控制技术，可以增强电机的输出功率、提高转矩和启动度，从而使车辆更加快速和平稳地起步，加速和爬坡。
2. 降低能耗：FOC控制技术可以使电机在低转速下达到最高效率，从而最大限度地利用电池电量，降低能源消耗。
3. 延长电机寿命：在FOC控制技术的控制下，电动自行车的电机运行更加平稳，噪声更小，从而减少电机的磨损程度，延长电机寿命，降低维护成本。
4. 提高骑行舒适性：FOC控制技术可以使电动自行车的骑行更加平稳，减少颠簸和震动，提高骑行的舒适性。
虽然FOC控制技术带来的优点是显著的，但是它也存在一些挑战需要解决。
例如，采用FOC技术需要在硬件上增加一些传感器和处理器，增加了成本和复杂度；另外，FOC控制技术的精度要求比较高，需要采用高性能的控制算法和传感器。
总的来说，FOC控制技术在电助力自行车中的应用，可以提高车辆的动力性能、降低能耗、延长电机寿命等。
虽然它存在一些挑战，但是随着技术的不断成熟和降低成本，FOC控制技术将成为电动自行车控制技术的重要发展方向。
电动车电机
“绿人”牌电动自行车电动机不转故障检修与排除
经检查无电量显示。取下电池盒，发现上下触点氧化，动触点弹簧锈断.更换一套触点，故障排除
“新宇田”牌电动自行车，电动机高速运转且不可控制故障的维修
新宇田电动自行车采用有刷电动机，打开控制器，检测控制器输出+5V转把电压信号及转把输入信号l ～ 4.2V正常。测控制器输出电动机线对地电阻为零。
基本结构
电动车控制器一、三相异步电动机的结构，由定子、转子和其它附件组成。
主要特性
无刷直流电动机之所以被广泛应用于电动车，是因为它与传统的有刷直流电动机相比具有以下二方面的优势。
（1）寿命长、免维护、可靠性高。在有刷直流电动机中，由于电机转速较高，电刷和换向器磨损较快，一般 工作1000小时左右就需更换电刷。另外其减速齿轮箱的技术难度较大，特别是传动齿轮的润滑问题，是有刷方案 中比较大的难题。所以有刷电机就存在噪声大、效率低、易产生故障等问题。因此无刷直流电动机的优势很明显。
永磁直流电机企业标准
Q/TDDJ 003-2008铁氧体永磁直流电动机1 范围本标准规定了机壳外径不大于110mm的铁氧体永磁直流电动机(以下简称电动机)的要求、试验方法、检验规则、标志、包装、运输、贮存。
机壳外径大于110mm的电动机也可参照执行。
本标准适用于铁氧体永磁直流电动机。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2423.1 电工电子产品环境试验第2部分：试验方法试验A：低温GB/T 2423.4 电工电子产品基本环境试验规程试验Db：交变温热试验方法GB/ 6656-2008 铁氧体永磁直流电动机GB/T 2828.1-2003 按接收质量限（AQL）检索的逐批检验抽样计划GB10069.3-88旋转电机噪声测定方法及限值噪声限值JB/T 8162 控制微电机包装技术条件3 要求3.1 产品的分类和命名方法铁氧体永磁直流电动机是采用铁氧体永久磁铁励磁的有槽、有刷的小功率直流电动机。
铁氧体永磁直流电动机的命名规则见附录A。
3.2 使用环境条件温度：－25℃～40℃。
相对湿度：90%（25℃）。
海拔不超过1000m。
3.3 外观电动机表面应整洁，不应有锈蚀、涂覆层剥落、碰伤、划痕等机械损伤，紧固件连接应牢固，各类标记及铭牌的字迹和内容应清楚无误，且不得脱落。
3.4 机械检查3.4.1 轴向间隙检查电动机的轴向间隙一般为0.1～0.3mm（滚动轴承）和0.1～0.8 mm（滑动轴承）或按顾客的要求。
3.4.2 轴伸径向圆跳动检查Q/TDDJ 003-2008电动机轴伸接合部分一半处的径向圆跳动值应≤0.03mm（轴伸直径≤10mm）和0.035mm（轴伸直径＞10mm）。
直流无刷电机国家标准
直流无刷电机国家标准
直流无刷电机是一种应用广泛的电机类型，其在工业生产、家用电器、电动汽车等领域都有着重要的作用。
为了规范直流无刷电机的设计、生产和使用，国家相关部门制定了一系列的标准，以确保直流无刷电机的质量和性能达到一定的要求。
首先，直流无刷电机的国家标准对其基本结构和性能进行了详细的规定。
其中包括电机的外形尺寸、安装方式、绝缘等级、绝缘电阻、绝缘耐压、绝缘电阻温升测试、额定电压、额定转速、额定功率、额定效率、起动转矩、最大转矩、空载电流、额定电流等参数的要求，这些都是直流无刷电机在设计和生产过程中必须要满足的基本条件。
其次，国家标准还对直流无刷电机的测试方法和技术要求进行了详细的规定。
这些包括了对电机外观、绝缘电阻、绝缘电阻温升测试、额定电压、额定转速、额定功率、额定效率、起动转矩、最大转矩、空载电流、额定电流等参数的测试方法和技术要求，确保了直流无刷电机在生产和使用过程中能够得到准确的测试数据，并且保证了测试的可靠性和准确性。
此外，国家标准还对直流无刷电机的质量控制和质量评定进行了规定。
这些包括了对电机的质量控制要求、质量评定标准、质量检验方法等内容，以确保直流无刷电机在生产过程中能够达到一定的质量要求，并且在使用过程中能够保持稳定的性能和可靠的运行。
总的来说，直流无刷电机国家标准的制定对于推动直流无刷电机行业的发展具有重要的意义。
它不仅规范了直流无刷电机的设计、生产和使用，还提高了产品的质量和性能，为直流无刷电机行业的健康发展提供了有力的支持。
希望在未来的发展中，直流无刷电机行业能够进一步完善国家标准，推动行业的技术创新和产业升级，为我国的制造业发展做出更大的贡献。
无刷直流电机控制技术综述
无刷直流电机控制技术综述一、本文概述随着科技的飞速发展和工业自动化的深入推进，无刷直流电机（Brushless DC Motor, BLDCM）控制技术日益受到广泛关注。
无刷直流电机以其高效、节能、长寿命等优点，在电动工具、电动车、航空航天、机器人等领域得到广泛应用。
本文旨在对无刷直流电机控制技术进行综述，介绍其基本原理、发展历程、主要控制策略以及未来发展趋势，以期为相关领域的研究者和工程师提供有益的参考。
本文将对无刷直流电机的基本结构和工作原理进行简要介绍，为后续的控制技术分析奠定基础。
通过回顾无刷直流电机控制技术的发展历程，揭示其从简单的开环控制到复杂的闭环控制，再到智能控制的演变过程。
接着，重点介绍几种主流的无刷直流电机控制策略，包括PID控制、模糊控制、神经网络控制等，并分析它们在不同应用场景下的优缺点。
还将探讨无刷直流电机在高速、高精度、高效率等方面的特殊控制需求及其解决方案。
本文将对无刷直流电机控制技术的未来发展趋势进行展望，包括控制算法的优化与创新、新型功率电子器件的应用、以及电机与控制系统的一体化设计等。
通过本文的综述，读者可以对无刷直流电机控制技术有一个全面而深入的了解，为相关领域的研究和实践提供有益的启示和指导。
二、无刷直流电机的基本原理与结构无刷直流电机（Brushless Direct Current，简称BLDC）是一种采用电子换向器替代传统机械换向器的直流电机。
其基本工作原理和结构与传统直流电机有所不同，因此在控制上也具有其独特之处。
基本原理：无刷直流电机的工作原理基于电子换向技术。
它利用电子开关器件（如功率晶体管或功率MOSFET）实现对电机电流的换向控制，从而改变了电机转子的旋转方向。
与传统直流电机相比，无刷直流电机省去了机械换向器和电刷，因此具有更高的运行效率和更长的使用寿命。
结构特点：无刷直流电机主要由定子、转子和电子换向器三部分组成。
定子通常由多极电磁铁构成，而转子则是一个带有永磁体的圆柱形结构。

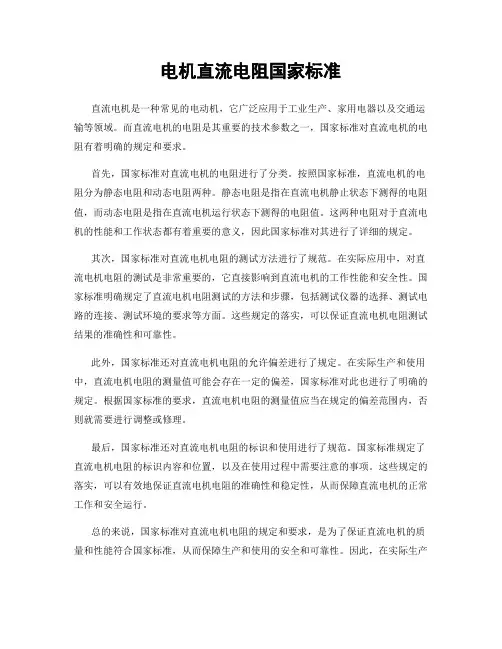

电机直流电阻国家标准
电机直流电阻国家标准直流电机是一种常见的电动机，它广泛应用于工业生产、家用电器以及交通运输等领域。
而直流电机的电阻是其重要的技术参数之一，国家标准对直流电机的电阻有着明确的规定和要求。
首先，国家标准对直流电机的电阻进行了分类。
按照国家标准，直流电机的电阻分为静态电阻和动态电阻两种。
静态电阻是指在直流电机静止状态下测得的电阻值，而动态电阻是指在直流电机运行状态下测得的电阻值。
这两种电阻对于直流电机的性能和工作状态都有着重要的意义，因此国家标准对其进行了详细的规定。
其次，国家标准对直流电机电阻的测试方法进行了规范。
在实际应用中，对直流电机电阻的测试是非常重要的，它直接影响到直流电机的工作性能和安全性。
国家标准明确规定了直流电机电阻测试的方法和步骤，包括测试仪器的选择、测试电路的连接、测试环境的要求等方面。
这些规定的落实，可以保证直流电机电阻测试结果的准确性和可靠性。
此外，国家标准还对直流电机电阻的允许偏差进行了规定。
在实际生产和使用中，直流电机电阻的测量值可能会存在一定的偏差，国家标准对此也进行了明确的规定。
根据国家标准的要求，直流电机电阻的测量值应当在规定的偏差范围内，否则就需要进行调整或修理。
最后，国家标准还对直流电机电阻的标识和使用进行了规范。
国家标准规定了直流电机电阻的标识内容和位置，以及在使用过程中需要注意的事项。
这些规定的落实，可以有效地保证直流电机电阻的准确性和稳定性，从而保障直流电机的正常工作和安全运行。
总的来说，国家标准对直流电机电阻的规定和要求，是为了保证直流电机的质量和性能符合国家标准，从而保障生产和使用的安全和可靠性。
因此，在实际生产和使用中，必须严格遵守国家标准的要求，确保直流电机电阻的测试、标识和使用符合国家标准的规定。
直流电机 国标
直流电机国标下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!直流电机是一种常见的电机类型，被广泛应用于工业生产、家用电器等领域。
直流电动机 国家标准
直流电动机国家标准直流电动机是一种常见的电动机类型，广泛应用于工业生产、交通运输、家用电器等领域。
为了规范直流电动机的生产和使用，国家颁布了一系列的标准，以确保产品质量和安全性。
本文将对直流电动机国家标准进行详细介绍，希望能够对相关行业人士有所帮助。
首先，直流电动机的国家标准主要包括产品的设计、制造、检验、使用和维护等方面。
其中，设计和制造标准是保证产品质量的基础，而检验、使用和维护标准则是确保产品在生产和使用过程中的安全性和可靠性。
在直流电动机的设计和制造标准中，主要包括产品的结构尺寸、材料选用、工艺要求等方面的规定。
这些标准旨在确保产品具有良好的机械性能和电气性能，能够满足不同工况下的使用要求。
同时，标准还对产品的外观质量、环保要求等方面进行了规定，以提高产品的整体质量水平。
在直流电动机的检验标准中，主要包括产品出厂检验和使用过程中的定期检验。
出厂检验是对产品质量的最终确认，包括外观检查、性能测试、环保检测等内容。
而使用过程中的定期检验则是为了确保产品在使用过程中的安全性和可靠性，主要包括绝缘电阻测试、绕组温升测试、轴承磨损检测等内容。
在直流电动机的使用和维护标准中，主要包括产品的安装、调试、运行和维护等方面的规定。
这些标准旨在确保产品在使用过程中能够正常运行，延长产品的使用寿命，减少故障发生。
同时，标准还对产品的安全使用和事故处理进行了规定，以保障人身和财产的安全。
总的来说，直流电动机的国家标准是保障产品质量和安全的重要手段，对于生产企业和用户来说都具有重要的意义。
生产企业应严格按照标准要求进行产品设计、制造和检验，确保产品质量符合标准要求。
而用户则应严格按照标准要求进行产品的安装、使用和维护，确保产品在使用过程中的安全性和可靠性。
希望本文对直流电动机相关行业人士有所帮助，谢谢阅读！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流无刷电动车电机
技
术
标
准
1
编制日期：
编制：确认：批准：
一、外观方面标准
1、电机表面应无锈蚀（铁皮轮不能出线生锈现象）、碰伤、裂痕，涂覆层应无脱落。
2、引出线应完整无损。
3、铭牌内容字迹清晰。
4、刻模或刻字无变形，一段式打码应无间隔，且清晰无误。
5、螺钉无漏装、无松动，配套螺母能轻松通过。
二、技术及功能方面标准
序电机零部材质技术要求备注2
号件名称加工方面要求性能方面要求
1 轮辋A356 1、未注拔模斜度3°～4°,未注
圆角R1-R3,未注倒角为
0.5x45°,锐角倒钝。
2、铸造公差按
GB6414-86CT8，未注加工
公差按GB1804-92-m级加
工。
3、工件不得有影响性能和外观
的气孔、夹渣、缩孔、裂纹
和疤痕等缺陷。
4、热处理T6。
1、铝轮轮辋端跳、径跳≤
0.30mm（铁皮轮轮辋端
跳、径跳≤0.50mm）。
2、制动毂接触面径跳≤
0.10mm。
3、涂层附着力按GB/T
5210-2006执行。
4、铝轮热处理：布氏硬度75
±2。
5、涂层附着力按GB/T
5210-2006执行。
3
5、铸件表面喷涂颜色按顾客要
求。
6、未标准表面处理：按O
√
处理。
2 导磁环20# 1、加工后毛刺小于0.10mm。
2、未标注公差按
GB/T1804-2000中m级。
3、导磁环被包紧厚度不小于
4mm。
3
磁钢粘胶
603 渗透性必须满足要求
4 磁钢38H(稀
土永磁1、表面光滑无毛刺。
2、未标准表面处理：按O
√
处理。
1、镀锌Fe/Ep.Zn.Rc.Zc，中
性盐雾实验48小时后达6
4
铷铁硼) 3、单片磁钢粘贴均匀、牢固。
4、整圈磁钢粘贴好后不允许出
线脱落、裂纹、破损现象。
级。
2、磁通量计算X=长X宽X
高X300/1023.75。
5 铁芯宝钢
470
绝缘板
（环氧
聚酯）1、冲片表面要求平整、光滑、
无毛刺、无锈斑。
2、未标准表面处理：按O
√
处理。
3、保证磁轭的宽度。
4、定子偏摆不能大于
0.05mm。
铁芯同轴度≤0.035mm。
6 漆包线
（绕组）100%
无氧电
1、必须先浸漆后干燥。
2、内阻越小越好。
1、绝缘层耐温要求≥
130℃。
5
解铜3、漆膜要均匀科学。
2、匝间绝缘电阻≥200MΩ。
7 铁芯支架钢板
Q235 1、强度必须满足要求
2、铁芯同心度要满足要求
8 霍尔41F 成品技术条件满足：工作电压3～
24V，电流15mA。
9 端盖、毂
盖Zl101A 1、铸件不得有影响性能和外观
的冷膈、疏松、裂纹、缩孔
等缺陷。
2、未注公差尺寸按GB/T
1804-2000-m 级执行,尖
锐角倒钝为0.5×45°,未注铸
造圆角为R0.5-R1。
1、最薄壁厚≥2.5mm，灰铸
铁嵌件厚度≥3.0mm。
2、涂层附着力按GB/T
5210-2006执行。
6
3、未标准表面处理：按O
√
处理。
10 铁头20# 1、未注公差尺寸按GB/T
1804-2000-m级执行。
2、未标注尖锐角倒钝为
0.5X45。
3、未标准表面处理：按O
√处理。
锻件无裂纹，缺口。
11 毂刹小铁
圈45# 未标准表面处理：按6.3
√
处理。
铸件无裂纹。
12 电机轴40Cr 1、未注尺寸公差按GB/T
1804-2000 中m级执行，不
得有毛刺、锐边、锐角。
2、两端攻丝应攻到图纸要求位
硬度值：HRC22-28
7
置，电机轴出线口必须尖角
倒钝角。
3、热处理：调质处理。
4、电机轴要求发黑处理。
5、未标注表面处理：按6.3
√
处理。
13 轴承1、轴承与端盖、毂盖配合，不
能出线跑外圆现象。
2、成品技术条件满足：
GB/T276-94 P6级
GB/T276-94 P6 3、使用寿命≥3年。
4、两轴承孔同轴度公差应≤
0.035mm。
14 高温相线镀锡氟
塑料1、引外露引出线长度与厂家要
求相符。
2、线径与厂家要求相符。
耐高温≥180℃。
8
15 接插片磷青铜
16 霍尔接插
件阻燃尼龙
PA66
17 防水胶均匀整圈涂抹在电机导磁环与端
盖接触面。
防水：10分钟浸没进水量≤20g。
18 弹簧护套不锈钢
202#
19 螺钉202# 加螺纹紧固胶
20 垫片A3 1、未标准公差尺寸按
GB1800.4-92 IT13及执行。
2、尖锐角倒钝为R0.5。
表面镀锌处理，光洁，无毛刺。
9
3、未标注表面粗糙度：按0
√
处
理。
21 六角螺母1、未注公差尺寸按GB/T
1804-2000-c级执行。
2、成品螺母满足GB6172-82.
21 法兰螺母1、未注公差尺寸按GB/T
1804-2000-c级执行。
2、成品螺母满足DIN 6923。
表面镀锌处理，光洁，无毛刺。
22 毂刹搬把搬动时回位灵活。
23 油封丁腈橡
胶未标注表面处理：按0
√
处理。
三、电机性能参数方面的标准
10
序号电机型号绕组额定功率
（W）空载转速
（rpm）
最高效率
（%）
空载电流
（A）
最大扭矩
(N.M)
1 MT48V205普通
电机
7X8 350 400±10 ≥83% ≤1.0
2 MT48V205普通
电机
8X7 350 450±10 ≥83% ≤1.0
3 MT48V205电摩
电机
12X5 800 520±10 ≥83% ≤1.8
4 MT60V205电摩
电机
10X6566 1000 470±10 ≥83% ≤1.5
5 MT48V222普通
电机
8X7 500 450±10 ≥83% ≤1.3
11
6 MT48V222大功
率电机
10X6565 600 420±10 ≥83% ≤1.4
7 MT48V222五相
电机
5X13 350 400±10 ≥83% ≤1.3
8 MT48V260普通
电机
12X5 500 410±10 ≥83% ≤1.6
9 MT72V260普通
电机9X
676
900W 500±10 ≥83% ≤1.6
10 MT48V273普通
电机
10X656 500W 400±10 ≥83% ≤1.5
四、其余方面技术标准
1、防水性能标准：电机静置浸没电机10分钟，进水不大于20g。
12
2、电机绝缘方面标准：电机绕组与机壳在25℃时绝缘电阻应大于20MΩ。
3、轮毂冲击标准：轮毂能承受1200N的冲击力，且冲击后径向变形系数不超过2cm，轴向变形系数
不超过2mm。
4、使用寿命标准：使用寿命必须大于2000h。
13。
