AN静叶可调轴流通风机培训教材成都电力机械厂AN系列静叶可调轴流通风机培训教材目录1 AN系列轴流通风机说明1.1 工作原理1.2 轴承1.3 调节1.4 空气动力运行条件2 使用说明2.1 通风机第一次正式运行Array2.2 轴流通风机起动程序2.3 轴流通风机的并联运行2.4 通风机运行时的监视2.5 通风机停机程序3 通风机维护3.1 停机期间的维护工作3.2 停机时的维护工作4 润滑说明4.1 主轴承4.2 进口导叶调节装置5 故障原因和检修6 通风机部件的拆卸和装配6.1 联轴器拆卸和装配6.2 叶轮拆卸和装配6.3 轴承拆卸和装配6.4 可调前导叶拆卸和装配6.5 后导叶拆卸和装配7 工地安装1AN系列轴流通风机说明1.1 工作原理成都电力机械厂生产的AN系列轴流通风机根据脉动原理进行工作的。
叶轮上游和下游的静压力几乎相等。
当流体通过叶轮时,传递给流体的能量主要是指在叶轮下游的以动能形式出现的有用的能量。
流体从叶轮流出是涡流, 可由安装在叶轮下游的后导叶直接流入相连接的扩压器, 使全部动能转化为所需要的静压。
轴流通风机的运行范围是受所谓的失速线的限制。
如果超过此极限, 首先就必然使叶片处的气流出现局部分离。
当风机内存在一定量涡流时, 就可能产生‘喘振’, 即空气气流周期性的倒流。
当系统的阻力线位于性能曲线图中的失速线的上方时, 由于不稳定性的出现, 则通风机就不可能在相应的压力、流量范围的工况点运行。
如果机器在非稳定区运行, 将使叶片产生激振, 就会导致疲劳断裂。
我们已在特性曲线图上标出了通风机的工况点, 可以保证其在适当的操作条件下在稳定区运行。
所有静止部件均用钢板制造, 各部分之间皆用法兰螺栓连接。
进气箱内设有导流板, 以提高气流的均匀性。
为了方便运输和安装, 一般都设计成剖分式结构, 到现埸再一起组装。
风机机壳是一个整体, 它与后导叶连在一起后, 通过焊在其上的两个支座用螺栓固定在基础上。

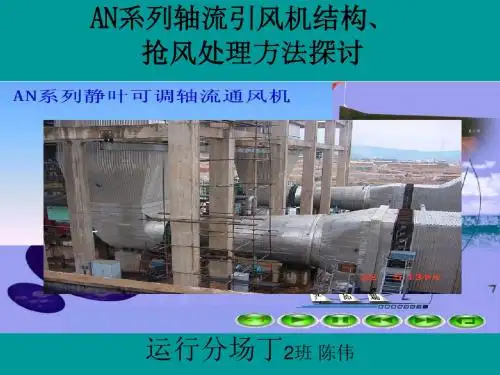

AN系列轴流引风机结构抢风处理方法探讨
运行分场丁2班 陈伟
• • • •
1、AN系列轴流引风机结构 2、 AN系列轴流引风机工作原理 3、讨论轴流引风机失速喘振 4、讨论目前机组运行方式下引风机抢风注 意事项
1、 AN系列轴流引风机结构
1、进气箱 2、D1集流器 3、静叶调节挡板 4、D2集流器 5、叶轮 6、后导叶 7、扩压器 8、传动系统
9、润滑系统
10、主轴承冷却系统
进气箱
主要作用： 改变烟气流方 向，同时收敛 型进气室可改 变气体流动状 况，使气流在 进入集流器之 前更为均匀
D1集流器
主要作用： 使气流加速，降 低流动损失，使 气流能均匀地充 满可调前导叶
Байду номын сангаас 静叶调
节挡板
主要作用： 使气流在 进入叶轮 前产生负 预旋，可 调节风量、 风压，改 善风机性 能和提高 风机调节 效率。
· 风机的喘振频率：在一个时间段内发生管网压力变化的次数。 · 风机的喘振频率变化因素： 节流点节流的越严重风机的喘振频率越高。 风机的的流量越大风机的喘振频率越高。 风机出口与节流点距离越近风机的喘振频率越高 · 风机发生喘振时的危害：当风机喘振频率和风机的固有频同步等时，风机将发生强烈 的 震动，严重时数秒钟之内可能导致风机解体。 · 防止风机的喘振的办法：锅炉启动前应认真仔细的检查风机管网中的各个风门档板。 · 风机喘振时的处理办法：发现风机有喘振现象立即大幅度的减小风机的出力。当风机喘 振严重时应立即停止风机的运行。
谢谢
总之，失速是引发喘振的前因，但失速不一定会喘振，喘 振是失速恶化的宏观表现。
引风机DCS开度与静叶角度对应关系
机组满负荷时 引风机静叶69%
火力发电厂送引风机控制系统介绍
进口导叶作用
通风机采用安装在叶轮上游的进口导叶来改变运 行工况，轴向方向的气流用可以旋转的进口导叶， 按照叶轮的旋转方向或其相反方向导向。 进口导叶在运行中可通过执行机构设定一个合适 的角度来调节流体。进口导叶的行程范围可调节 限位装置分别调至-75°（关闭）和+30°（全开） 予以限定。 与气流方向一致的预旋：与叶轮旋转方向一致 （导叶在负角度位置） 与气流方向相反的预旋：与叶轮旋转方向相反 （导叶在正角度位置）
主轴采用滚动轴承支撑，稀油润滑油脂润滑方式。轮毂侧 为支撑轴承，联轴器侧为支撑推力轴承。
风机供应的铂热电阻或温度控制器，与二次仪表相连接可 用于温度显示和连锁保护。
流量测孔：风机进汽箱上虎有文丘里测量流量的测孔接头， 将其与差压变送器相连并经过信号转换可测量风机进口容 积流量。
失速探针及差压开关：为保证风机的运行安全，在风机主 体风箱叶轮进口侧安装失速探针，待失速信号整定值确定 后，将探针与差压开关连接。
AN系列静叶可调轴流通风机
成都电力机械厂1987年从德国KKK公司引进的AN型 静调轴流式通风机专有技术。
AN系列轴流通风机是一种以叶轮子午面为流道， 沿着流动方向急剧收敛，气流速度迅速增加，从 而获得动能，并通过后导叶、扩压器，使一部分 动能转换成为静压能的轴流式通风机，通称为子 午加速风机。
ID1的拖动电动机符合电厂规定的启动条件 允许启动进行电动机启动操作电动机达到 额定转速电动机达到额定转速后10s内，开 启ID1前隔门
引风机运转
检查引风机运行有无异常 声音应正常 轴承温度正常 电机电流指示正常 #1引风机正常投运
#2引风机并列运行
当需要并列运行启动命令时，首先调节已 运行#1引风机前导叶以使风机并联后的工 作点在失速线的最低点以下。在#2引风机 投入并列运行前要逐渐开大该引风机前导 叶与#1引风机前导叶一致。
AN系列静叶可调轴流风机培训教材
15．组装扩压器芯筒,传扭中间轴护管,轴封筒等。
15
16．组装冷风管护筒,冷风管路安装, 油管安装(见所供冷风管和油管安装 图)。
17．进气箱、大集流器、前导叶、小 集流器等上半部.扩压器上半部安装. 注意各法兰之间加装密封材料，须现 场封焊的圆法兰及对口板处不加密 封材料。（参见风机总装图）
I
栓达到所需力矩。
5．将扩压器外壳下半部分联好后吊入预定
位置,一面与后导叶外壳法兰螺栓相连,另一
边的支腿园弧板与支腿和扩压器外壳分段
点焊,焊牢。
6．依次联接小集流器,前导叶组件,大集流器,进气箱各部件下半部。注意:按要求在法兰间加密封材料,其进气箱支腿和园弧板调整好 位置后电焊点牢.注意在前后支腿点焊以前应严格保证其机壳装配的垂直度,防止外悬重力过大,防止倾斜及机壳装配地脚螺栓松动,如 吊装就位时不能及时点焊支腿的情况下,应用枕木和千斤顶支牢,以保证安全。
按图安装前后冷风罩和和轴向测温元件（注：安装前应检测是否完好）,其中锥形冷风罩上半部分最后装。 9．吊装叶轮,按规定力矩紧固压盖螺栓,盘车检查轮毂与后导叶芯筒间的轴向间隙,叶顶与机壳内壁间的径向间隙尺寸(见总装图)。 注：步骤7~9，一般在制造厂已完成。但应按照《成都电力机械厂AN通风机现场安装项目审核清单》的要求检查有关项目。 10．吊装叶轮侧半联轴器（Form03）与叶轮连接,按规定力矩拧紧螺栓。 11．按图示安装电机端联轴器（Form01）,将电机粗定位于预定位置。 12．吊装传扭中间轴,其拧紧力矩应达到要求.吊装前建议在电机端准备一个门形架, 其转轴与叶轮端联好后,另一端用滑轮吊在门形架中,调好高度,尽早与电机端联轴器联好。
静叶可调轴流引风机
上海鼓风机厂有限公司产品说明书
静叶可调轴流引风机
安装、维护、使用说明书
型号：
工程号：
上海鼓风机厂有限公司
2010-6-9
上海鼓风机厂有限公司产品说明书
目录
目录
1 风机技术参数 1
2 风机说明 6
2.1 功能说明 6
2.2 风机的主要部件 6
2.3 主要部件简要说明6
3 风机运行 9
3.1 关于试车 9
3.2 试车前的检查 9
3.3 试车 9
3.4 风机启动程序 10
3.5 油系统操作程序 11
3.6 风机系统报警程序 12
3.7 风机的停车程序 13
3.8 风机的故障停车程序 14
3.9 单台风机运行 15
4 安装、维护和修理守则 16
4.1 在维修时的有关安全防护说明 16
4.2 安装守则 17
4.3 检修风机的拆卸和安装 22
4.4 转子的维护 22
4.5 安装、试车、修理、检验后的功能试验 23
4.6 维护守则和周期 23
4.7 装配后长期停车的维护和保存 25
5 拧紧力矩 26
5.1 一般螺栓（钉）拧紧力矩 26
5.2 叶片连接螺栓拧紧力矩 26
5.3 地脚螺钉拧紧力矩 27
5.4 联轴器拧紧力矩及参数表 27
附件1 现场平衡重焊接准则 29
附件2 机械振动极限值 30
上海鼓风机厂有限公司产品说明书1.风机技术参数
上海鼓风机厂有限公司产品说明书
上海鼓风机厂有限公司产品说明书。
AN系列静调轴流风机
AN系列静调轴流风机产品AN系列静调轴流风机名称参考价现价0产品图片产品说明－－－AN系列静调轴流风机－－－－－－AN系列静叶可调轴流风机(以下简称AN风机),是我厂于1986年从德国引进KKK公司的专有技术,是由电力部根据我国电力工业发展的迫切需要向国家申报、经国家经贸委批准的技术引进项目。
它的工作原理是以叶轮子午面的流道沿着流动方向急剧收敛，气流迅速增加，从而获得动能，并通过后导叶、扩压器，使一部分动能转换成为静压能的轴流式通风机。
AN风机具有结构简单、安全可靠性高、耐磨性好、抗高温能力强等特点。
是电厂风机中最理想的选择之一。
使用范围AN风机的安装形式分卧式和立式等类型，特别选用于含有灰粉或腐蚀性的大流量气体，可在500-600℃的高温下运行。
AN风机可用于：200MW、300MW、600MW及以上机组的锅炉引风机。
125MW及以上机组烟气脱硫（FGD）及一氧化氮净化装置（DENOX）的脱硫脱氧增压风机。
在钢铁冶炼车间用于冷却、排气。
在铁矿烧结和球磨装置中用作排尘通风机。
在钢厂可用于排尘转换装置和铸造车间。
在水泥工业中可用作排气和除尘用通风机。
600MW引风机叶轮在工厂内预组装AN风机前导叶调节装置运行参数和控制AN风机是在转速不变的情况下，采用前导叶进行调节的。
AN风机最独特的设计特点是通过安装消除喘振的KSE分流装置，很好地解决了失速线限制了一般轴流风机使用范围的问题。
运行效率无论是理论设计还是实际运行均证明我们的AN风机总效率（从进气端到扩压出口端）在86.5%--88%之间。
耐磨特性及处理措施在相同选型参数条件下，AN风机可获得较低的转速，并且还在空气动力设计时，很好地考虑到了烟所中的磨削颗粒对叶片表面的入射角度以及在叶轮流道内分布的均匀性。
因此，AN风机的叶片不需经过任何耐磨处理即可达到很好的耐磨程度。
这一点，已经由我厂设计制造的被众多电厂所使用的AN风机的实际运行效果所证实。
经转子加速后的气流由后置导叶（即后导叶）完成整流及扩压功能，由于后导叶为与气流间无相对运动的静止件，因此，降低了气流对叶片的冲刷程度，同时AN风机气流较一般静调风机流速低且均匀，故对后导叶磨损相对也较低。
AN系列静叶可调轴流风机(成都电力机械厂)
AN系列静叶可调轴流风机(成都电力机械厂)AN系列静叶可调轴流风机（以下简称AN风机），其工作原理是介质沿着叶轮子午面的流道方向急剧收敛、加速，从而获得动能，并通过下游的后导叶和扩压器，使大部分动能转换成为静压能的轴流式通风机。
AN风机具有结构简单，安全可靠性高、耐磨性好、抗高温能力强等特点。
是电厂、冶金、矿山、水泥等行业风机中最理想的选择之一，目前已有超过两千台AN风机在世界各地运行，新技术的研发始终跟随用户需求的变化持续进行。
适用范围AN风机安装形式分卧式和立式，特别适用于含有粉尘或腐蚀性的大流量气体，可在20-200oC 度的高温度下运行。
AN风机可用作于：1.发电机组的锅炉引风机。
这也同样适用于增设烟气脱硫和脱硝系统而增加压力后的合并引风机。
2.发电机组烟气脱硫（FGD）及一氧化氮净化装置（DENOX）的增压风机。
3.在钢铁冶炼行业用于脱硫增压风机。
4.在铁矿烧结和制粒装置中作冷却、排气、除尘通风机。
5.在钢厂和铸造车间可用于排尘转换装置。
6.在水泥工业中可用作排烟和除尘用通风机。
7.还可用于需要处理或控制大流量空气、工艺用气或废气的所有其他场所。
为了精确地满足顾客所需要的工况参数，按照R40的数列等级，我们可以提供叶轮外径从1300至5000mm中若干等级的风机供顾客选择。
在工程项目中，如果知道流体流量、密度和需要的全压，就可以推断出比压能。
同时可以依据的比压能和流体流量的交叉点判断运行点是否落在AN风机范围内，即选择的风机是否合适。
性能特点和控制AN系列风机的性能特性能够最大限度地满足用户的运行要求。
当利用下面的图表确定叶轮直径和转速以后，将从我们的数据库中选择合理的变量组合（叶片数量、叶形、安装角，后导叶叶形及安装角等），从而保证AN风机的工作点在满负荷（100%）运行时，位于性能曲线图的最高效率区域内。
叶轮吸入流量的无级变化是通过旋转安装在叶轮上游的前导叶角度而精确实现的，这可以保证流体流量始终与不断变化的工况负荷相匹配。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
经济性好的优点，
因而在国内外有
良好的运行业绩。
为此，我们为您
推使用荐AN静叶
可调轴流风机作
为引风机或增压
风机。
其余各部件
进出口膨胀节 、护轴管、活节、可调前导叶芯筒等
I
失速报警装置
在风机叶轮前机 壳上设有一对差 压取样管，与就 地差压开关一起 构成一套失速报 警装置，其设定 失速报警值为 50mbar，当该压 差值达到50mbar 时，差压变送器 将差压信号远传 至DCS系统风机 报警，此时通过 DCS系统微调前 导叶叶片开度， 从而避开失速区， 使风机回到正常 工作区域运行。
机号（R40系列）
非机翼型（板型 no）
轴流风机（axial fan）
运行原理
能量转换过程：
电机
叶轮、后导叶、扩压器
电能
机械能
(流体)静压能和动能
AN系列轴流通风机是
一种以叶轮子午面的 流道，沿着流动方向 急剧收敛，通过叶轮 的作功，气流速度迅 速增加，从而获得动 能，并通过后导叶将 烟气的螺旋运动转化 为轴向运动而进入扩 压器，并在扩压器内 将烟气的大部分动能 转化成系统所需的静 压能的轴流式通风机。 根据其工作原理，通 称子午加速风机。
总结
总之，由于AN静调轴流风机结构简单，运行可靠性高，耐磨性好，可以在烟气温度高 的恶劣条件下能长期安全运行，运行维护和检修容易，维护及检修费用也大大低于动调轴 流风机，尤其具有我国电站锅炉对风机要求的特点。
综上所述，
由于AN风机具有
压力高、风量大、
效率高、调节范
围广、结构合理、
安装维护方便、
I
可靠性高、综合
并在1992年经中国电力工业部鉴定验收合格。该类型风机已被
很多电厂的大型机组（特别是在引风机及增压风机上）采用，
使用效果良好。
AN静调轴流风机的名称、定义
A N 30 e 6 ( V 19 +4º)
安装角度
叶片数
V型叶片(等强度、固有频率高、压力系数高)
叶轮直径加6个机号得扩压器出口尺寸
德文eins（英文one）一种叶片
有振动监测装
置，其测振探
头安装在风机
机壳中分法兰
上，反映放大
后的轴承振动
值，在实现轴
承振动监测的
同时，也实现
了喘振保护。
热工测点布置
耐磨性
叶片的防磨处理、修复及更换
AN风机的磨损部位主要在叶尖处，
而叶根及焊缝处的磨损十分轻微，不
会出现叶片断裂的现象（从电厂已运
行的数百台AN风机得到证实）。即使
如此，考虑到机组在运行中除尘、除
转动组
Form01半联轴器
叶轮 Form03半联轴器
隔垫 传扭中间轴装配 主轴承装配
冷风管路
该风 机采用的 是空气冷 却，若电 机不用油 站，那么 整台风机 无油无水， 非常利于 环境文明 达标。
润滑管路
风机采用的是油脂润滑方式，不需要油站，加油方式 是每隔一个月，用专用脚踏式注油器加油一次，每次只 需加油100-150克。
风机结构示意图
主要作用是使气流加速， 降低流动损失，使气流能均匀 地充满可调前导叶。
D1集流 器
进气箱
主要作用是使气流在进 入叶轮前产生负预旋，可调 节风量、风压、改善风机性 能和提高风机调节效率。
主要作用是使气流进一步加 速，降低流动损失，使气流能 均匀的充满叶轮。
可调前导叶
D2集流器
叶轮
将机械能转化为动能，通过 叶轮对气体作功获得所需的动 能和静压能。与可调前导叶配 合，可进一步改善风机性能和 提高风机效率，其效率可达到
灰系统可能出现的不正常状况造成对
风机的磨损，我厂在引风机叶轮叶片
易磨损区域喷熔高硬度耐磨合金镍基
碳化钨来提高叶轮叶片的耐磨性能和
使用寿命。考虑到机组在运行中可能
会出现除尘、除灰系统长期工作不正
常或煤质状况较差等情况，叶轮叶片
会因长期工作而出现因磨损严重不能
在现场修复的现象，此时可将叶轮返
回工厂更换叶片，AN风机每个叶轮可
。 0.78~0.86
主要作用是改变气 流方向，同时收敛进气 室，改变气流流动状况， 使气流在进入集流器之 前更为均匀
主要作用是改变经叶 轮流出的气流方向，克 服气体流动损失。气体 经过后导叶扩压整流后， 使气体轴向流出，提高 了局部负荷效率。
后导叶
扩压器
主要作用是随着 通流面积的增大，气 体逐渐减速，将气体 的动能转变为所需的 静压能。
+KSE装置（部分AN风机有此结构）
AN静调风机备有
专门设计的消除喘振
的KSE分小流量区域产
生失速时，位于主流
道叶片顶部所产生的
反向气流流经KSE分
流装置重新进入主流
道，从而避免了叶轮
主流道内产生的气流
往复流动――喘振，
使风机喘振区变成了
稳定区。
振动测量装置
风机配置
E 进气箱 装配
A-A
测试管路装配
A
A向 E
G 120°
扩压器
A
B
100 A
100 B
E
F
A
B
B -B B
120° B向 H
30°
接变 送器 1
V 1:4
接变 送器 2
G A
E
F
G
H
H
现场测温 装置
1:10
变送器 1及变送 器2安装于 此箱内 B
几个分 支管路根 据实际情 况，可 先 固定在 此支架上 后再接 变送器
AN系列静叶可调 轴流风机
AN风机技术引进概况
AN系列静调轴流式通风机（简称：AN风机）是1987年从联
邦德国KKK公司引进的专有技术、是由电力部根据我国电力工业
的迫切需要向国家申报、经国家经委批准的技术引进项目，并
被列为国家计委重大新产品项目。1990年通过了德国专家的质
量认证，在技术及制造质量上完全符合该公司的相关质量标准，
更换3-4次叶片。
润滑、冷却1
独特的润滑、冷却方式
AN风机轴承采用强制风冷，油脂润滑，风机配置两台冷却风 机（一备一用）及冷却管道和冷风罩，后导叶芯筒和扩压器 芯筒内壁均铺设保温绝热层,将整个主轴承装配及风冷却系统 完全包围，形成一个独立的、绝热的送风冷却系统。
AN风机的流量全压测试图 （仅供用户参考，一般不在供货范围）
