FTTH的光缆选用及损耗计算
FTTH的光缆选用及光功率预算（2011-2-25）热★★★
FTTH(Fiber To The Home，光纤到户)建设已经成为光网络建设的重点，是所有从事光通信工作者的梦想，即使在2008年各国遭受金融危机时，仍然把FTTH建设放在头等位置，把发展宽带作为拉动经济发展的重要措施。
亚洲是全球FTTH 发展最快的地区，日本和韩国以国家战略推动光纤宽带发展，取得骄人业绩。
我国在2008 年FTTH快速发展的基础上，2009 年各电信运营商继续推行“光进铜退”的战略，加大了FTTH的投入，是全球FTTH 用户数增长最快的国家。
2010年6月30号，随着国务院办公厅发出《关于印发第一批三网融合试点地区(城市)名单的通知》，标志着我国三网融合试点工作的正式启动，FTTH建设必将在市场带动下快速发展。
本文基于FTTH良好的发展势态，重点介绍了FTTH中接入网的应用模式、ODN光链路的设计和注意点、常用光缆类型和光纤的选用。
一、FTTH中接入网的应用模式
FTTH系统的基本组成包括FTTH光线路终端(OLT)、光分配网(ODN)、FTTH光网络单元(ONU)三大部分组成。
在光纤接入网中，ONU的位置具有很大的灵活性，安装ONU在接入网中所处位置的不同，可以将光纤接入网划分为光纤到路边(FTTC)、光纤到大楼(FTTB)、光纤到办公室(FTTO)、光纤到户(FTTH)等模式。
1. 光纤到路边
在FTTC结构中，光网络单元设置在路边的机柜或电线杆上的分线盒处(或交接箱处)。
此时从光网络单元到各个用户之间的部分仍为双绞线铜缆。
如果传送宽带图像业务的数据，则这一部分就需要同轴电缆或xDSL。
2. 光纤到大楼
FTTB将ONU直接放到楼内(通常为居民住宅公寓或小企业事业单位办公室)，再经多对双绞线或五类线将业务分送到各个用户。
FTTB是一种点到多点的结构。
FTTB的光纤化程度比FTTC更进一步，光纤已敷设到楼，因而更适于高密度用户区，也更接近于长远发展目标，应用较广泛，特别是那些新建工业网和居民楼等应用场合。
3. 光纤到办公室和光纤到户
在原来的FTTC结构中，如果将设置在路边的ONU移到用户家中即为FTTH结构。
如果将ONU放在大企事业用户大楼终端设备处并能提供一定范围的灵活业务，则构成所谓的光纤到办公室。
考虑FTTO也是一种纯光纤连接网络，因而可以归入与FTTH一类的结构。
但FTTO主要用于大企事业用户，业务量需求大，结构上可以适用于点对点或环形结构。
而FTTH用于居民住宅用户，业务量需求较小，因而经济的结构必须是点到多点方式。
二、OND光链路的设计和注意点
FTTH系统中ODN的光链路损耗包括了从S/R参考点和R/S参考点之间的光损耗，以dB计算。
包括光纤、光分路器、光活动连接器和光纤熔接接头所引入的衰减总和。
光链路的损耗计算公式如下：
ODN光链路损耗=光纤损耗+光分路器插入损耗+光活动连接器损耗+光纤熔接损耗
计算时相关参数取值如下：
根据损耗最坏计算法，光纤损耗通常按照1310nm处衰减计算，在ODN光链路设计时，通常按0.40dB/km计算。
2. 光分路器插入损耗
光分路器的插入损耗是指每一路输出相对于输入光损失的dB数。
3. 光活动连接器插入损耗通常按0.5dB选取。
4. 光纤熔接接头衰减取定
分立式光缆光纤接头衰减取双向平均值为：0.08dB/每个接头;
带状光缆光纤接头衰减取双向平均值为：0.2dB/每个接头;
5. 冷接连接器
光纤冷接子，又称为机械式光纤接续子，是基于机械接续技术的免研磨现场组装活动连接器。
适用于楼道高处、狭小空间内，照明不足、现场取电不方便等场合，双向平均值取0.15dB/个接头。
无源光网络设计时，通常需留出一定的线路维护余量(Mc)。
线路维护余量的选取一般如下：
当传输距离≤5公里时，线路维护余量不小于1 dB;
当传输距离≤10公里时，线路维护余量不小于2 dB;
当传输距离>10公里时，线路维护余量不小于3 dB。
假设选用的PON系统中其ODN光链路通道允许最大插入损耗24dB，如图2，假设使用的光分路器为1:16，其中PON系统中光纤接头损耗如表2。
通过计算可以知道允许线路损耗和线路维护余量之和为7.55dB，线路损耗计算按0.40dB/km，则该PON系统允许最大传输距离为11.3km。
接头点ABCDE
活动接头数量11101
熔接接头数量22100
冷接子数量00010
损耗0.660.660.580.150.5
上述是比较理想环境下的ODN光链路损耗计算，实际系统应用中还存在不同种类光纤的对接损耗和弯曲损耗等，将使PON系统传输距离比上述数值还要短些。
另外，我们从光纤损耗、光分路器插入损耗、光活动连接器损耗、光纤熔接损耗各数值可以看出，光分路器插入损耗和光活动连接器损耗较大，为保证系统足够的传输距离，我们在系统设计时还需注意
1. 灵活运用不同分光比的光分路器，大分光比光分路器可以减少光纤的使用量，减少光缆线路的造价，但大分光比的光分路器应用会大大缩短传输距，会增加设备安装机房的数量而引起综合成本大大提高，因此分光比的选择应考虑当地环境灵活应用，通常距离较近的区域采用大分光比的光分路器。
2. 尽量减少活动连接器的数量，少使用一个活动连接器，相当于传输距离增加1km多，光缆线路设计采用交接时，宜采用一级交接，不应层层设置交接箱，因充分利用光缆分支接头盒的作用。
三、FTTH建设中常用光缆类型
根据光缆在FTTH网络系统中的位置不同可分为馈线光缆、配线光缆和入户光缆，如图3，考虑其应用场合，则归纳如下：
²馈线光缆——室外光缆
²配线光缆——室外光缆、室内外光缆和室内光缆均有可能
²入户光缆——室内光缆
1. 室外光缆
目前市场上的室外光缆，除了传统的普通层绞式和中心管分立式光纤光缆或光纤带光缆外，还可根据应用场合使用特殊的光缆，如：路面微槽光缆、排水管道光缆、气送微缆和小8字光缆等。
路面微槽光缆排水管道光缆气送微缆小8字光缆
2. 室内外光缆
室内外光缆是专门为光纤从室外到室内直接转用的光缆，将会越来越多的在FTTH配线光缆中应用，该类光缆主要有松套光缆、紧套光缆和蝶形引入光缆等型式，因为其应用场合包括室内和室外，所以既要能满足室外高低温变化和防
水的要求，又能满足室内阻燃的要求。
松套光缆紧套光缆管道蝶形引入光缆自承式蝶形引入光缆
3. 室内光缆
室内光缆品种较多，目前应用最广的还是传统结构型式的单芯、双芯、多芯配线光缆、分支光缆和蝶
型光缆等。
双芯配线光缆多芯配线光缆分支微缆蝶形光缆
四、FTTH建设中光纤类型的选用问题
根据YD/T1636-2007《光纤到户(FTTH)体系结构和总体要求》，上行信号用波长范围1260～1360nm，
下行信号用波长范围1480～1500nm，适合该窗口通道光纤通常选用G.652和G.657光纤。
在FTTH建设中，
部分光缆是在建筑物内部敷设的，特别是在户内布放。
在施工时既要考虑不影响光缆的光学特性，又要考虑施工方便和装潢美观，而G652光纤在弯曲半径30mm以上才具有较好的衰减特性，因此，目前FTTH
建设中入户光缆通常使用弯曲不敏感型G.657光纤，使弯曲半径达到甚至小于15mm。
由于采用了弯曲不敏感型G657光纤，它的模场直径比常规G.652光纤要小很多，所以在光纤连接时，一定要采用熔接方式，不能采用冷连接。
同时要注意，这两种光纤之间的熔接和同种光纤之间的熔接有很大的区别，必须仔细摸索其中的熔接工艺，才能取得较好的熔接效果。
五、总结
在FTTH建设中涉及的问题较多，只有在实践中慢慢总结，综合考虑用户类型、线路状况等，使FTTH 建设具有较好的经济和技术效益，进而推动我国FTTH的大发展。
中国电信光纤到户(FTTH)工程设计规范(标准版)
R/S
UNI
SNI OLT
S/R
ONU1 ONU2
OBD
ONUn
图1 EPON系统参考模型
图2 EPON协议分层和OSI参考模型间的关系
5.2 PON系统对ODN的基本要求 5.2.1 PON系统信号传送方式 PON系统采用单纤双向方式。上行使用1310nm波长，下行使用 1490nm波长。当采用波分复用方式提供CATV业务时，下行增加使用 1550nm波长。在下行方向(OLT到ONU)，OLT发送的信号通过一个1:N(或 2:N)的光分路器(或几个分路器的级联)到达各个ONU；在上行方向(ONU到 OLT)， 各ONU根据OLT指定的时间发送信息。ONU发送的信号只会到达 OLT，而不会到达其他ONU。 5.2.2 PON系统对光分配网ODN的基本要求 ODN所采用的光纤为G.652单模光纤，其上下行光链路的衰减值应 不大于表1要求。
2）10/1000BASE-T接口 10/1000BASE-T接口应符合IEEE802.3-2002规定； 3）E1接口 E1接口应符合GB7611-2001的规定； 4）Z接口 Z接口应符合YD/T1054-2000 10.1.1节的规定； 5）Za接口 Za接口应符合YD/T1054-2000 10.1.2节的规定； 6）H.248协议 EPON系统实现H.248协议应符合YD/T1292-2003的规定； 7）SIP协议 EPON系统实现SIP协议应符合IETF RFC3435和《中国电信 SIP网关控制协议规范》的规定。
EPON系统应实现各ONU之间的二层隔离。
6.4.10 生成树 当OLT支持多个GE或10/100BaseT SNI接口时，应支持符合 IEEE802.1D规定的生成树协议。
FTTH装机规范
培训，掌握中国移动服务理念，服务规范，作业操作规范。
中国电信合肥分公司 客户服务调度中心
FTTH接入原理及维护指南
FTTH装机施工组织要求
FTTH使用皮线光缆与铜质引入线相比较，皮线光缆质量轻、 能给施工带来便利。但由于皮线光缆光纤直径小、韧性差因此又 对施工工具仪表和施工技术提出了更高的要求，增加了施工难度。 因此，FTTH用户引入段光缆的施工及管理人员需要注入新的 线路施工与管理理念，掌握先进的光缆线路施工及维护技术和先 进的管理方法。为确保FTTH入户光缆敷设的安全并提高施工效率， 一般每个施工小组至少应由2人组成，并且每个人都应掌握入户光 缆装维的基本技术要领和施工操作方法。
中国电信合肥分公司 客户服务调度中心
FTTH接入原理及维护指南
FTTB现网模型：
用户驻地网 接入网 核心网
ONU
IP骨干网 分支比最大可为 1：128
splitter
LAN
Telephone
Telephone
Telephone
PBX
OLT
ONU
可采用PON的保护结构 对ODN和需要保护的 OLT、ONU实现冗余保护
FTTH接入原理及维护指南
FTTH组网
Passive Optical Network 无源光网络
Optical Line Terminal Passive Optical Splitter
无源分光器
ONT
光线路终端
ONT
PSTN Internet CATV
OLT
Passive Optical Splitter
束状尾纤容易 折断，以色谱 分别，可以不 张贴标签。
中国电信合肥分公司 客户服务调度中心
光纤衰减计算公式
冗余度 光通道衰 （1dB） 耗 0.5 0.5 0.5 0.5
23.18 26.06 22.95 25.85
2012年蚌埠山南新 本次工程单元均为
光缆衰耗系数(dB
光分路器插损(dB
备注 FTTH FTTH FTTH FTTH
OLT PON口 光模ቤተ መጻሕፍቲ ባይዱ类 型
Class Class Class Class C+ C+ B+ B+
注：超过28dB用C+模块，28dB以下用B+模块
参见:财企[2012]16号文件
2011AHGS0458-05Y(17) 2012年蚌埠山南新村等32个小区接入工程(铁通合作建设) 本次工程单元均为12芯光缆分纤箱（含1：4分光器）（265×340×120mm）； 光缆衰耗系数(dB/km):取定0.45dB，活动连接头损耗：取定0.5dB，冗余度取1dB； 光分路器插损(dB):1:32取定17.2dB，1:16取定13.9dB，1:8取定10.7dB，1:4取定7.4dB。
OLT-最远 光跳纤点 端ONU/光 光分路器 光跳纤点 光缆及熔 分光模式 分光器类型 数 分纤箱距 衰耗 衰耗 接衰耗 离 1:8+1:4 3.52 1.584 二级 8 18.1 3 1:16+1:4 2.80 1.26 二级 8 21.3 3 1:32 4.99 2.25 一级 3 17.2 3 1:64 4.99 2.25 一级 3 20.1 3
光纤到户(FTTH)建设规范
光纤到户（FTTH)建设规范1适用范围本规范明确了宽带接入网络在采用PON技术进行光纤到户FTTH方式建设部署时的系统架构和建设要求。
主要对OLT设备选择及部署、OLT上联方式、ODN建设、分光比与接入距离、系统维护、网络保护、光纤连接、ONT设备及安装等内容进行了规定。
本规范适用于中国联通内部，作为规范和指导FTTH网络建设的设计、施工和验收工作的技术指导依据。
本规范与国家、行业、企业标准和规范有矛盾时应以本规范为准。
如执行本规范严格要求的条文有困难时，应提出充分理由并经主管部门审批。
2引用标准IEEE 802.3ah系列标准ITU-T G.984 系列标准YD/T 1636-2007《光纤到户（FTTH）体系结构和总体要求》YD/T 1949-2009 《接入网技术要求——吉比特的无源光网络（GPON) 》。
YD/T 1995-2009 《接入网设备测试方法吉比特的无源光网络（GPON) 》。
YD/T 1475-2006《接入网技术要求－基于以太网方式的无源光网络(EPON)》。
YD/T 1771-2008《接入网技术要求－EPON系统互通性要求》。
YD/T 1953-2009《接入网技术要求—EPON GPON系统承载多业务》。
QB/CU 049-2009《中国联通GPON设备技术规范》。
QB/CU 025-2010《中国联通EPON设备技术规范》。
QB/CU 213-2009《中国联通家庭终端远程管理系统技术规范系统要求》。
QB/CU 221-2009《中国联通家庭终端远程管理系统技术规范 HGU参数模型》。
3相关释义3.1名词释义BRAS（Broadband Remote Access Server）：宽带远程接入服务器EPON（Ethernet over Passive Optical Network）：基于以太网技术的无源光网络FE （Fast Ethernet）：快速以太网FTTH（Fiber To The Home）：光纤到户GE（Gigabit Ethernet ）：千兆比特以太网GPON（Gigabit-capable Passive Optical Networks）：吉比特无源光网络HGU（Home Gateway Unit）：家庭网关单元IAD（Integrated Access Device）：综合接入设备IP （Internet Protocol）：因特网协议MDF（Main distribution frame）：总配线架OMDF（Optical main distribution frame）：光纤总配线架ODF（Optical distribution frame）：光纤配线架ODN（Optical Distribution Network）：光分配网络OLT（Optical Line Terminal）：光线路终端ONU（Optical Network Unit）：光网络单元ONT（Optical Network terminal）：光网络终端ORL（Optical Return Loss）：光回波损耗PON（Passive Optical Network）：无源光网络POS（Passive Optical Splitter）：无源光分路器QoS（Quality of Service）：服务质量SBU（Single Bussiness Unit）：单商户单元SFU（Single Family Unit）：单住户单元SLA（Service Level Agreement）：服务等级协议SR（Service Router）：业务路由器VLAN（Virtual Local Area Network）：虚拟局域网VoIP（Voice over Internet Protocol）：基于IP协议的语音WiFi（Wireless Fidelity）：无线保真3.2单位释义km：长度单位，千米bit/s：数据单位，比特率，比特/秒Kbit/s：数据单位，千比特/秒Mbit/s：数据单位，兆比特/秒s：时间单位，秒ms：时间单位，毫秒μm：长度单位，微米dB：衰减计量单位，分贝m²：面积单位，平方米Ω：电阻单位，欧姆℃：温度单位，摄氏度V：电压单位，伏特4FTTH网络结构及系统组成1.PON综合接入网是一种构建于无源光分配网络（ODN）之上的宽带接入网络，它将以太网技术和高速光传输技术结合起来，可以实现语音、数据、视频多业务的综合接入。
光缆损耗自动计算公式 -
代号
ቤተ መጻሕፍቲ ባይዱ
数值
说明
1
β
无
2
L
12.03
要变
3
αf
0.36 选定好后不可变
4
N
3
要变
5
2
2
不变
6
αj
0.36 选定好后不可变
7 计算公式 6.1308
光纤损耗测值计算公式
光纤损耗测值计算公式
备注 中继段光纤链路传输损耗（dB) 中继段光缆线路光纤链路长度（KM) 设计中所选用的光纤衰减常数（Db/KM),按光缆供应商提供的实际的光纤衰减常数的平均值计算 中继段光缆接头数，按设计的光缆配盘表中所配置的接头数量 中继段光缆线路终端接头数，每端1个 设计中根据光纤类型和站间距离等因素综合考虑取定的光纤接头损耗系数（dB/个） β =α fXL+(N+2)Xα j （dB)

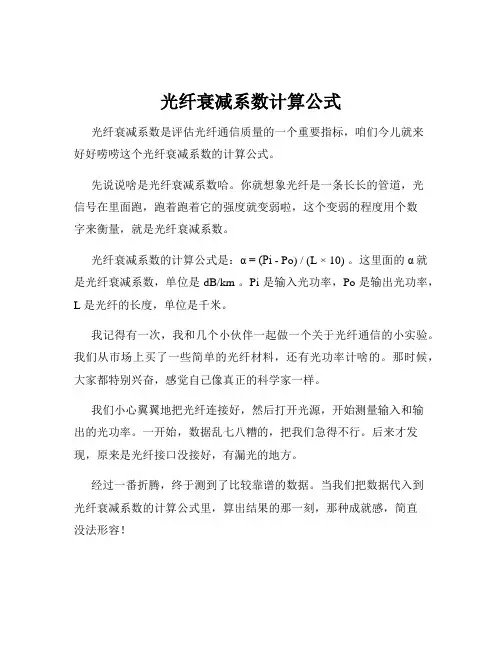

光纤衰减系数计算公式
