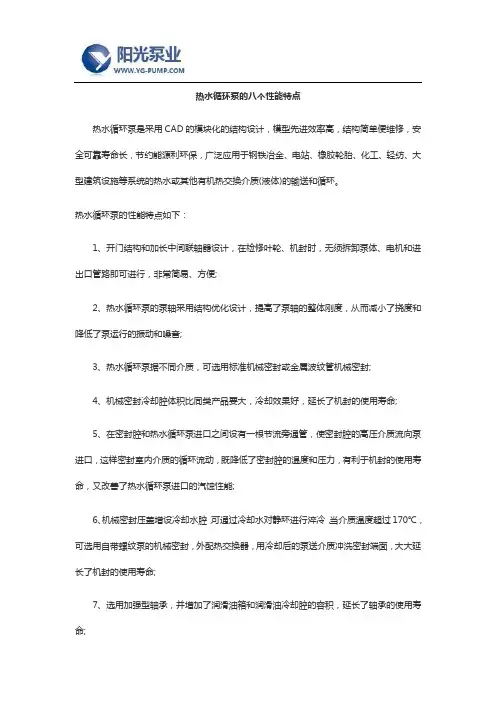

热水循环泵的八个性能特点
热水循环泵的八个性能特点
热水循环泵是采用CAD的模块化的结构设计，模型先进效率高，结构简单便维修，安全可靠寿命长，节约能源利环保，广泛应用于钢铁冶金、电站、橡胶轮胎、化工、轻纺、大型建筑设施等系统的热水或其他有机热交换介质(液体)的输送和循环。
热水循环泵的性能特点如下：
1、开门结构和加长中间联轴器设计，在检修叶轮、机封时，无须拆卸泵体、电机和进出口管路即可进行，非常简易、方便;
2、热水循环泵的泵轴采用结构优化设计，提高了泵轴的整体刚度，从而减小了挠度和降低了泵运行的振动和噪音;
3、热水循环泵据不同介质，可选用标准机械密封或金属波纹管机械密封;
4、机械密封冷却腔体积比同类产品要大，冷却效果好，延长了机封的使用寿命;
5、在密封腔和热水循环泵进口之间设有一根节流旁通管，使密封腔的高压介质流向泵进口，这样密封室内介质的循环流动，既降低了密封腔的温度和压力，有利于机封的使用寿命，又改善了热水循环泵进口的汽蚀性能;
6、机械密封压盖增设冷却水腔，可通过冷却水对静环进行淬冷，当介质温度超过170℃，可选用自带螺纹泵的机械密封，外配热交换器，用冷却后的泵送介质冲洗密封端面，大大延长了机封的使用寿命;
7、选用加强型轴承，并增加了润滑油箱和润滑油冷却腔的容积，延长了轴承的使用寿命;
8、最新的三维叶轮水力设计，效率高，抗汽蚀性能好，可作凝结水泵使用。
家用暖气循环泵，使其在系统的特性匹配、可靠性、使用寿命、噪声等方面取得了突破性的进展，为普遍采用强迫循环创造了良好的条件。
该产品的技术性能，适合于发热功率在20千瓦以下(以北京地区为例，采暖面积200M2以下)的暖气系统使用，基本上覆盖了绝大部分家用暖气的功率范围。
(详见产品简介)。
为了积极、稳妥地推广这项技术，中国炉具网建议有关炉具生产企业及销售商积极配合使用。
把好产品尽快让消费者受益，把家用采暖技术提高到一个更完善的水平。
近十多年来，家用暖气得到了迅速的发展。
无论在炉具性能、工艺质量以及应用推广等方面都有了很大的进步。
但是，随着家居面积的逐年扩大，原来所用的自然循环方式的弱点越发显示出来。
采用强迫循环的方法可以带来节约大量钢材、提高安装质量以及美化室内布置等一系列好处。
所以积极推广家用暖气的强迫循环具有重大的意义。
进一步分析可以发现，之所以家用暖气的循环问题长期得不到解决，问题的关键在于缺乏一种与家用暖气系统相匹配的优质循环泵。
即使市场上有循环泵，因为各种原因而影响用户的使用。
折叠优点
噪声小关键零件的精度达到千分之二毫米，确保静音性能;
寿命长采用镜面陶瓷及陶瓷纳米轴承抗磨损，确保长寿命;
耗电少由于匹配合理，电机功率很小，每小时电费约一分钱;
体积小、重量轻长×宽×高=120 ×76 ×105 重量不到一公斤; 对水质要求低循环水中若含有微小杂物不影响循环泵工作;
具有防烧功能水泵万一被杂物缠绕住，不会因过载损坏电机。
热水循环泵的故障根源和解决方法
热水循环泵的故障根源和解决方法热水循环泵是在ISG、ISW型管道离心泵的基础上研究开发的新一代节能、环保管道泵。
长沙宏力水泵厂热水循环泵性能优、可靠性高、寿命长、结构合理、外形美观，具有行业领先水平。
IRG(GRG)型立式热水(高温)循环泵、ISWR卧式热水循环泵广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环输送及城市采用暖系统循环用泵;IRG型使用温度T<120℃，GRG型使用温度T<240℃，ISWR型使用温度T≤120℃。
热水循环泵的特点：1、有刷直流水泵：水泵工作时，线圈和换向器旋转，磁钢和碳刷不转，线圈电流方向的交替变化是随着电机转动的换向器和电刷来完成，只要电机转动碳刷就会产生磨损，电脑水泵运行到一定的时候，碳刷磨损间隙变大，声音也会随之增大，连续运行几百小时之后碳刷就不能起到换向的作用了。
优点：价格低廉。
2、无刷电机式直流水泵：电机式无刷直流水泵是采用无刷直流电机加上叶轮之后组成的。
电机的轴与叶轮连在一起，水泵的定子和转子之间是有间隙的，使用时间长了水会渗透进入电机里增加了电机烧坏的可能。
优点：无刷直流电机已标准化，有专门的厂家大批生产，成本比较低，效率高。
3、无刷直流磁力驱动水泵：无刷直流水泵采用了电子组件换向，无需使用碳刷换向，采用高性能耐磨陶瓷轴及陶瓷轴套，轴套通过注塑与磁铁连成整体也就避免了磨损，因此无刷直流磁力式水泵的寿命大大增强了。
磁力隔离式水泵的定子部分和转子部分完全隔离，定子和电路板部分采用环氧树脂灌封，100%防水，转子部分采用永磁磁铁，水泵机身采用环保材料，噪音低，体积小，性能稳定。
可以通过定子的绕线调节各种所需的参数，可以宽电压运行。
优点：寿命长，噪音低可达35dB以下，可用于热水循环。
电机的定子和电路板部分采用环氧树脂灌封并与转子完全隔离，可以水下安装而且完全防水，水泵的轴心采用高性能陶瓷轴，精度高，抗震性好。
热水循环泵主要有以下几种故障：不出水、流量不足、杂音振动、漏水。
丝迈迩热水循环泵说明书
丝迈迩热水循环泵说明书一、产品概述丝迈迩热水循环泵是一种专用于供暖系统的水泵。
它通过循环热水来传递热量，提供舒适的室内温度。
本产品采用先进的技术和优质的材料制造而成，具有高效、节能、稳定的特点，广泛应用于家庭、商业和工业建筑的供暖系统中。
二、产品特点1. 高效节能：丝迈迩热水循环泵采用先进的电机设计和水力性能优化，能够在低功耗的情况下提供高效的循环服务，大大节约能源消耗。
2. 静音运行：采用先进的减振材料和噪音控制技术，保证了泵的运行过程中噪音较低，不会对室内环境造成干扰。
3. 长寿命可靠：丝迈迩热水循环泵采用高质量的轴承和密封件，结构紧凑，运行平稳可靠，使用寿命长。
4. 操作简便：泵具有自动控制功能，可以根据供暖系统的需要进行智能调节，用户只需简单设置即可实现自动循环，无需人工干预。
5. 安全可靠：产品具备过载保护和短路保护等安全功能，确保产品在异常情况下能够及时停机，避免发生故障和安全事故。
三、使用注意事项1. 安装前请务必检查产品是否完好，如果有损坏或缺件，请勿安装，及时联系售后服务。
2. 安装时请确保电源和电压与产品标识一致，接线正确可靠，避免发生电气事故。
3. 使用过程中请勿将泵浸入水中或沾水，以免发生短路和电气事故。
4. 定期检查泵的运行状况，如发现异常噪音、漏水或其他故障，请立即停机并联系专业维修人员进行检修。
5. 请勿随意拆卸或更换产品的零部件，以免影响产品的正常运行和使用寿命。
6. 在长时间不使用时，请关闭电源并拔掉插头，以免发生电气事故。
四、维护保养1. 定期清洗泵的外壳和进、出水口，保持清洁，防止杂质进入泵内影响使用效果。
2. 定期检查泵的轴承和密封件，如有磨损或老化，请及时更换，以免影响泵的运行稳定性。
3. 注意防止泵长时间处于高温或潮湿环境中，以免损坏产品。
4. 如需长时间停用泵，请将泵内的水排空，并将泵存放在干燥通风的地方，以延长产品的使用寿命。
五、售后服务1. 丝迈迩为用户提供全面的售前咨询和售后服务，如有任何问题或需求，请及时与我们联系。
热水循环泵的八个性能特点
热水循环泵的八个性能特点热水循环泵是采用CAD的模块化的结构设计，模型先进效率高，结构简单便维修，安全可靠寿命长，节约能源利环保，广泛应用于钢铁冶金、电站、橡胶轮胎、化工、轻纺、大型建筑设施等系统的热水或其他有机热交换介质(液体)的输送和循环。
热水循环泵的性能特点如下：1、开门结构和加长中间联轴器设计，在检修叶轮、机封时，无须拆卸泵体、电机和进出口管路即可进行，非常简易、方便;2、热水循环泵的泵轴采用结构优化设计，提高了泵轴的整体刚度，从而减小了挠度和降低了泵运行的振动和噪音;3、热水循环泵据不同介质，可选用标准机械密封或金属波纹管机械密封;4、机械密封冷却腔体积比同类产品要大，冷却效果好，延长了机封的使用寿命;5、在密封腔和热水循环泵进口之间设有一根节流旁通管，使密封腔的高压介质流向泵进口，这样密封室内介质的循环流动，既降低了密封腔的温度和压力，有利于机封的使用寿命，又改善了热水循环泵进口的汽蚀性能;6、机械密封压盖增设冷却水腔，可通过冷却水对静环进行淬冷，当介质温度超过170℃，可选用自带螺纹泵的机械密封，外配热交换器，用冷却后的泵送介质冲洗密封端面，大大延长了机封的使用寿命;7、选用加强型轴承，并增加了润滑油箱和润滑油冷却腔的容积，延长了轴承的使用寿命;8、最新的三维叶轮水力设计，效率高，抗汽蚀性能好，可作凝结水泵使用。
家用暖气循环泵，使其在系统的特性匹配、可靠性、使用寿命、噪声等方面取得了突破性的进展，为普遍采用强迫循环创造了良好的条件。
该产品的技术性能，适合于发热功率在20千瓦以下(以北京地区为例，采暖面积200M2以下)的暖气系统使用，基本上覆盖了绝大部分家用暖气的功率范围。
(详见产品简介)。
为了积极、稳妥地推广这项技术，中国炉具网建议有关炉具生产企业及销售商积极配合使用。
把好产品尽快让消费者受益，把家用采暖技术提高到一个更完善的水平。
近十多年来，家用暖气得到了迅速的发展。
无论在炉具性能、工艺质量以及应用推广等方面都有了很大的进步。
热水循环泵选型计算实例
工业技术科技创新导报 Science and Technology Innovation Herald87DOI：10.16660/ki.1674-098X.2018.22.087热水循环泵选型计算实例周璞(山东省冶金设计院股份有限公司 山东济南 250000)摘 要：高温热水循环泵现在已经广泛用于冶金、电力、轻纺、化工、采暖及余热利用行业。
这种热水循环泵主要特点是介质温度高，流量大，扬程低，但是耐压等级一般比较高。
热水循环泵包括泵体、泵座、主轴、叶轮。
本文通过一个工程应用实例，对热水循环泵选型参数进行理论分析。
本实用新型具有结构新颖、制造方便、轴封效果好、延长了主轴和泵的使用寿命等优点。
关键词：热水循环泵 汽化烟道 循环倍率中图分类号：TU82 文献标识码：A 文章编号：1674-098X(2018)08(a)-0087-02高温热水循环泵是目前应用比较广泛的一类水泵。
这种水泵的主要特点是介质温度高，水温通常在200~300℃之间;另一个特点是这种水泵扬程较低，大约在10~106m 之间。
另外，高温热水循环泵的耐压等级选型，通常要结合整个汽水循环系统压力而定，这就决定了热水循环泵的耐压等级要满足整个循环系统在热水循环泵这个点的最大工作压力。
1 实际应用案例山东潍坊某地新上一套汽化烟道冷却系统，系统需设置热水循环泵改善系统热动力循环。
强制循环简化如图1。
汽化烟道最大蒸发量为150t/h。
汽包额定工作压力4.4MPa，汽包工作温度260℃。
汽包液位到循环泵高度H约等于60m。
泵后管路阻力S 2约为10m，换热器后管路阻力S 3约为10m，换热器阻力约为10m。
泵前下降管流量设备厂家提供参考值1500m 3/h。
2 选型(1)热水泵扬程=1.15（HS 2+Hs 3+H换热器+60+440-60-440）=36m；(2)流量Q取1650m 3/h，热水循环泵循环倍率控制在12~20之间；(3)水泵耐压等级考虑泵前汽包工作压力440m+泵前水柱压力60m约等于5.0MPa按标准压力等级选取水泵耐压等级6.4MPa。
冷热水循环水泵的型号及参数表-概述说明以及解释
冷热水循环水泵的型号及参数表-概述说明以及解释1.引言1.1 概述冷热水循环水泵是在建筑、暖通空调、工业、农业等领域中广泛应用的重要设备之一。
它能够将低温水或热水通过管道输送到各个需要的地方，起到循环循环、加热或冷却的作用。
不同型号的冷热水循环水泵有着不同的特点和适用范围，根据具体的需求选择合适的型号对于提高工作效率至关重要。
本文将介绍不同型号的冷热水循环水泵及其参数表，帮助读者更好地了解和选择适合自己需求的水泵设备。
1.2文章结构本文将首先介绍冷热水循环水泵的重要性，说明它在工业生产中的作用和必要性。
接着将详细讨论不同型号的冷热水循环水泵，包括它们的特点、优缺点以及适用场景。
最后，我们将提供一份冷热水循环水泵参数表，列出各个型号水泵的技术参数和性能指标，以便读者在选择和使用时有一个参考依据。
通过这些内容的介绍，读者将能够更全面地了解冷热水循环水泵，为其在实际应用中做出正确的选择和决策。
1.3 目的本文旨在对冷热水循环水泵的不同型号和参数进行详细的介绍和分析，帮助读者更好地理解冷热水循环水泵的重要性以及如何选择合适的型号。
通过对不同型号水泵参数的对比和分析，读者可以更好地了解各种冷热水循环水泵的性能特点，以及在实际应用中如何根据需求选择最适合的水泵型号。
同时，本文也旨在提供一些关于冷热水循环水泵的应用建议，帮助读者更好地使用和维护设备，确保设备的正常运行和延长设备的使用寿命。
2.正文2.1 冷热水循环水泵的重要性冷热水循环水泵在工业生产和生活中扮演着至关重要的角色。
它主要用于将冷却水或热水从集中供水设备输送至各个系统进行循环使用。
这些系统可能包括空调系统、供暖系统、工业生产中的冷却设备等。
首先，冷热水循环水泵能够有效地将水送达需要的位置，提供必要的冷却或供热功能。
在工业生产中，保持设备和生产环境的稳定温度对于生产效率至关重要。
冷热水循环水泵可以确保系统内水温的平衡，从而保证生产系统的正常运行。
其次，冷热水循环水泵还可以起到节能的作用。
热水循环泵操作规程
热水循环泵操作规程背景热水循环泵是将热水循环贮存于热水系统中的一种装置，通过循环来保证整个热水系统中的水温始终保持在一个稳定的范围内，使用户使用时可以方便快捷地得到热水，并且节省能源。
为了更好地保护热水循环泵，确保工作效果，制定本规程。
责任本规程适用于所有对热水循环泵进行操作的人员，包括但不限于工程师、维修工和用户。
管理部门为热水循环泵的正常运行和维护保养负责。
操作规程操作前1.进入操作前，应检查设备的电源是否连接稳定，是否接地可靠。
2.确保相关的阀门处于关闭状态。
3.确保该设备为日常运行工作状态。
操作中1.把热水循环泵运行按钮切换至“开”状态，以启动热水循环泵。
2.在“减压”和“增压”两部分操作中，切勿同时操作。
3.在操作过程中，如遇异常情况（如噪音过大等），需立即切断运行电源，排除故障后再开启运行电源。
操作后1.操作结束后，应立即切换热水循环泵运行按钮至“关”状态。
2.确认所有阀门处于关闭状态，清理设备周边杂物。
3.定期进行设备的彻底检查和保养，以确保性能达到最佳。
安全事项1.在操作设备前必须了解相关规程和安全注意事项。
2.操作时必须保持冷静、专注，严禁酒后操作设备。
3.使用软水或纯净水代替自来水或硬水，延长设备的使用寿命。
4.禁止私自更改设备系统配置。
5.不要随意拆卸设备，防止发生危险。
总结本文对热水循环泵操作规程进行了详细说明，规定了热水循环泵的操作流程和注意事项，确保各用户能够正确、安全地操作设备，同时也保护了热水循环泵设备，保障了设备的正常运行效果，从而达到节省能源的目的。
直热式空气能热泵热水器与循环式空气能热泵热水器性能对比
直热式空气能热泵热水器与循环式空气能热泵热水器的性能对比机组原理：芬尼克兹（PHNIX）热泵运用逆卡诺原理，以极少的电能，吸收空气中大量的低温热能通过压缩机的压缩变为高温热能来加热热水（图1），所以它能耗低、效率高、速度快、安全性好、环保性强，源源不断的供应热水。
作空气源热泵工作原理图为热水系统它具有无以比拟的优点。
热泵热水机组遵循能量守恒定律和热力学第2定律，运用热泵的原理，只需要消耗一小部分的机械功（电能），将处于低温环境下的热量去加热制取高温的热水。
它的原理与空调雷同。
图1芬尼克兹（PHNIX）机组特点——直热式热泵热水机组与循环式热泵机组特点比较直热式:芬尼克兹（PHNIX）直热式热泵热水机组,自来水直接进机组（图2、3），低温自来水直接吸收高温冷媒的热量,使冷媒得到充分冷却,系统高压压力降低,压缩机克服系统压力所消耗的电能比较少,机组运行效率高.由于直热式的进水永远是常温，压缩机的排气温度变化不大，对压缩机的冲击较小能起到保护压缩机的作用，从而延长压缩机的寿命。
循环式：循环式热泵热水机组,该机组的补水是先补进保温水箱，然后经过循环泵进入机组加热，它的进水温度不断的再改变，压缩机的排气温度和排气压力也不停的在变，势必会对压缩机造成冲击，特别是水箱相对高温热水进行循环加热的时候，对压缩机冲击很大。
因为,冷媒没有充分冷却,系统长期处于高压状态,压缩机克服系统压力所消耗的电能比较多,压缩机的寿命会缩短。
所谓循环式空气能热泵热水机，指的就是被加热的水反复多次循环才能被加热到设定的温度;直热式空气能热泵，指的是被加热的水循环一次就被加热到设定的目标温度;该技术区别于传统的需要反复多次进出空气能热泵加热才能达到设定温度的循环式空气能热泵。
其特点是：1、由于被加热的水是一次性就被加热到设定的热水温度，对于用户来说用水舒适性得到可靠的保证，不会因为在用水过程中水温变化影响用水的舒适性。
图2图3芬尼克兹（PHNIX）直热式特点：1、芬尼克兹（PHNIX）直热式热水机采用了先进的水路控制系统，使用了进出水感温头和电子流量计，通过出水温度来控制水路上的电动阀来调节水流量，从而达到自主的控制出水温度的要求。
热水循环泵工作原理
热水循环泵工作原理热水循环泵是一种用于热水循环系统的设备，它的工作原理是通过电动机驱动叶轮旋转，从而将液体（通常为热水）从一个地方输送到另一个地方。
在热水循环系统中，热水循环泵起着非常重要的作用，它能够提高热水循环系统的效率，保证热水在系统中的流动和循环。
下面我们将详细介绍热水循环泵的工作原理。
首先，热水循环泵的工作原理基于离心力的作用。
当电动机启动时，叶轮开始旋转，液体被吸入泵内并且被加速。
由于叶轮的旋转，液体会产生离心力，使得液体沿着叶轮的外缘产生高速旋转。
这样就产生了一个低压区域，使得液体被吸入泵内。
随后，液体被推向泵的出口，从而完成了液体的输送过程。
其次，热水循环泵的工作原理还涉及到液体的压力变化。
当液体被吸入泵内后，随着叶轮的旋转，液体被加速并且产生了一定的压力。
这种压力使得液体能够克服管道阻力和重力，从而顺利地被输送到需要的地方。
在热水循环系统中，热水循环泵能够通过压力变化来保证热水在系统中的流动和循环。
另外，热水循环泵的工作原理还与泵的结构和材料有关。
通常情况下，热水循环泵由电动机、叶轮、泵体和密封件等部件组成。
这些部件的结构和材料选择对于热水循环泵的工作效果起着至关重要的作用。
合理的结构设计和优质的材料选择能够保证热水循环泵的稳定运行和长期使用。
最后，热水循环泵的工作原理还需要考虑到系统的控制和保护。
在热水循环系统中，热水循环泵通常需要通过控制器来实现自动控制和调节。
控制器能够监测系统的运行状态，并且根据需要来控制热水循环泵的启停和运行速度。
此外，热水循环泵还需要配备相应的保护装置，如过载保护、温度保护等，以确保热水循环泵在工作过程中的安全和可靠性。
总之，热水循环泵的工作原理是基于离心力、液体压力变化、泵的结构和材料以及系统的控制和保护等多方面因素的综合作用。
了解热水循环泵的工作原理对于正确选择和使用热水循环泵具有重要意义，也有助于提高热水循环系统的运行效率和安全性。
威乐热水循环水泵
威乐热水循环水泵）有关人士予以否认。
记者针对这一事件进行了深入采访。
投标询标有失公允？"我们递交标书后竟连答疑的机会都不给，而同是参与投标的国外企业（荏原、日立、ITT、安德里茨）却都收到了中线局方面的询标传真，我怀疑我们花费上万元制作的标书是不是当垃圾给扔了。
"上海连成（集团）有限公司营销总监李怀成气愤地说。
按常规，用户对企业所投标书审阅后要提出相应的技术质疑，然后由投标者澄清，最后对各个标书进行比较，做出技术水平和价格高低的综合评分，选定中标者。
长沙水泵厂有限公司一位销售人员对记者说："我们的遭遇跟上海连成一样，虽然公司为了答疑派出高级技术专家在北京住了一个星期，但始终没给我们机会，我们怀疑名为国际招标，实际上已确定为国外采购。
"而对于国际招标、询标有失公允的说法，中线建管局有关人士不予认可。
"这次惠南庄泵站水泵机组的国际招标完全按照商务部《机电产品国际招标投标实施办法》（13号令)进行，并没有说不许国内企业参加投标，比如上海连成、长沙水泵厂都来投标了，评标期间，评标专家按照机电产品招标文件对各投标人递送的投标文件进行了认真评审，评标结果在中国国际招标网上进行公示。
评标专家在评标时，认为有必要时才请投标人澄清其投标内容，并非必须的程序，因此，投标人未收到上述评标澄清ISGB型便拆立式管道循环泵一、产品概述ISGB型便拆立式管道循环泵是在ISG型泵的基础上开发成功的一种结构新颖，技术先进的产品。
该立式泵特别是在整体结构上进行大胆突破设计。
采用独立轴承体、泵轴支撑，解决了原来立式泵靠电机轴承支撑的不足之处；采用优秀水力模型的叶轮，消除了原立式泵轴向力大的不足之处；电机采用Y系列标准通用电机，解决原立式泵加长轴电机配套更换难的问题；同时100％的便拆结构，解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。
该泵与国内同类产品相比，具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等等，无可代替的优点。
水源热泵工作原理及特点
热泵是一种将低温热源的热能转移到高温热源的装置。
通常用于热泵装置的低温热源改是我们周围的介质——空气、河水、海水，或者是从工业生产设备中排出助工质，这些工质常与周围介质具有相接近的温度。
热泵装置的工作原理与压缩式制冷机是一致的；在小型空调器中，为了充分发挥它的效能，在夏季空调降温或在冬季取暖，都是使用同一套设备来完成的。
在冬季取暖时，将空温器中的蒸发器与冷凝器通过一个换向阀来调换工作，见图2一17。
热泵工作原理图[1]由图2—17中可看出，在夏季空调降温时，按制冷工况运行，由压缩机排出的高压蒸汽，经换向阀（又称四通阀进入冷凝器，制冷剂蒸汽被冷凝成液体，经节流装置进入蒸发器，并在蒸发器中吸热，将室内空气冷却，蒸发后的制冷剂蒸汽，经换向阀后被压缩机吸入，这样周而复始，实现制冷循环。
在冬季取暖时，先将换向阀转向热泵工作位置，于是由压缩机排出的高压制冷剂蒸汽，经换向阀后流入室内蒸发器（作冷凝器用，制冷剂蒸汽冷凝时放出的潜热，将室内空气加热，达到室内取暖目的，冷凝后的液态制冷剂，从反向流过节流装置进入冷凝器（作蒸发器用，吸收外界热量而蒸发，蒸发后的蒸汽经过换向阀后被压缩机吸入，完成制热循环。
这样，将外界空气（或循环水中的热量“泵”入温度较高的室内，故称为“热泵”。
上海冰箱厂生产的CKT 一3A型窗式空调器，就是一种热泵式空调器。
在图2—17 的热泵循环中，从低温热源（室外空气或循环水，其温度均高于蒸发温度to中取得Q。
kcal/h的热量，消耗了机械功ALkcal/h，而向高温热源（室内取暖系统供应了Qlkcal/h的热量，这些热量之间的关系是符合热力学第一定律的，即Q1=Q0十AL kcal/h如果不用热泵装置，而用机械功所转变成的热量（或用电能直接加热高温热源，则所得的热量为ALkcal/h,而用热泵装置后，高温热源（取暖系统多获得了热量：Q1—AL=Q0，kcal/h此一热量是从低温热源取得的，如果不用热泵装置，就无法取得这一热量。
