《铰链四杆机构》教学设计

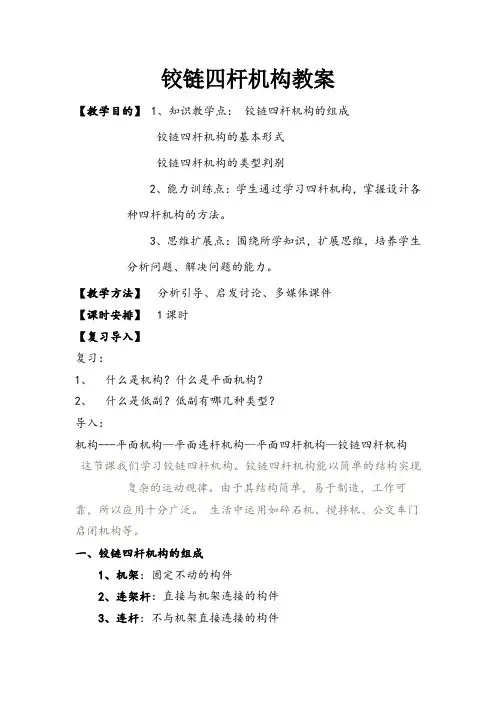

铰链四杆机构教案
铰链四杆机构教案【教学目的】1、知识教学点：铰链四杆机构的组成铰链四杆机构的基本形式铰链四杆机构的类型判别2、能力训练点：学生通过学习四杆机构，掌握设计各种四杆机构的方法。
3、思维扩展点：围绕所学知识，扩展思维，培养学生分析问题、解决问题的能力。
【教学方法】分析引导、启发讨论、多媒体课件【课时安排】1课时【复习导入】复习：1、什么是机构？什么是平面机构？2、什么是低副？低副有哪几种类型？导入：机构---平面机构—平面连杆机构—平面四杆机构—铰链四杆机构这节课我们学习铰链四杆机构。
铰链四杆机构能以简单的结构实现复杂的运动规律。
由于其结构简单，易于制造，工作可靠，所以应用十分广泛。
生活中运用如碎石机、搅拌机、公交车门启闭机构等。
一、铰链四杆机构的组成1、机架：固定不动的构件2、连架杆：直接与机架连接的构件3、连杆：不与机架直接连接的构件4、曲柄：与机架相连，能绕其回转中心做整周转动的构件5、摇杆：与机架相连，只能在某一角度内摆动的构件（不能够做整周连续回转）引导学生理解:曲柄、摇杆都是连架杆，区别在于能否绕其回转中心做整周转动。
二、铰链四杆机构的基本形式利用多媒体演示，讲解铰链四杆机构的三种基本形式：曲柄摇杆机构、双曲柄机构、双摇杆机构。
1、曲柄摇杆机构1）定义：在铰链四杆机构中，若两连架杆中一杆为曲柄，另一杆为摇杆，此四杆机构称为曲柄摇杆机构。
2）应用实例：搅拌机、缝纫机2、双曲柄机构1）定义：在铰链四杆机构中，若两连架杆都是曲柄时，此四杆机构称为双曲柄机构。
2）应用实例：机车主动轮联动机构、双扇门启闭机构。
筛分机3、双摇杆机构1）定义：在铰链四杆机构中，若两连架杆都是摇杆，此机构称为双摇杆机构。
2）港口用起重吊车（铰链四杆机构的运动特性及应用将在下节课具体介绍）巩固练习1（略）三、铰链四杆机构类型的判别先讲解判断方法结论，再用动画演示让学生们观察杆验证结论。
1、当铰链四杆机构中最短杆l min与最长杆l max之和小于或等于其余两杆l'、l〞的长度之和即（l min+l max≤l'+ l〞）时，有以下三种情况：1）取最短杆为机架时，构成双曲柄机构。
铰链四杆机构的演化及应用教学设计
铰链四杆机构的演化及应用教学设计铰链四杆机构的演化及应用教学设计作为一名教学工作者，通常会被要求编写教学设计，教学设计是一个系统化规划教学系统的过程。
那么优秀的教学设计是什么样的呢？以下是小编精心整理的铰链四杆机构的演化及应用教学设计，希望对大家有所帮助。
《平面连杆机构》是中等职业学校《机械基础》中的重要内容，《铰链四杆机构的演化及应用》是该章中的重点和难点。
铰链四杆机构是平面连杆机构中最为典型的机构，它可以演化为“曲柄滑块机构、导杆机构”，多年教学发现，学生的基础不同，虽然在学习“铰链四杆机构的演化过程及应用”知识时表现出的困难程度有差别，但由于缺乏直观经验，学生在学习过程中均会存在一定的难度！笔者针对现在所任教的单招学生教学对象，设计了一堂课堂教学并进行了实施，本文对教学中的成功与不足等方面进行教学反思，以在今后教学中有所借鉴，提高教学效果！教情、学情分析：任教学生为“单招班”学生，他们的文化基础与学习态度较不是太好。
本节课是一堂复习课，在第一轮新课教学中主要采取传统教学方法，因学生对“机构的应用”缺少感性认识，理解时表现出一定的难度。
本节课运用“多媒体”教学手段（更加直观）、采用“课堂自主—研究学习”的教学方法，力图使学生对本节内容的理解更加深入，掌握更加透彻！“教学目的”的制定：1、掌握铰链四杆机构的演化过程及演化机构的结构组成及运动原理（认知目标）；2、培养学生的观察能力、概括能力和自学能力，使他们能在实习或生产中解决相关的技术问题（能力目标）；3、激发学生学习兴趣，增进师生互动、交流、达到“教学相长”的效果，进行热爱专业的思想教育，培养学生理论联系实际地学习（情感目标）。
教学方法及手段的选择：本节课采取课堂自主——研究的教学方法，课前让学生先进行自学，课堂上教师对总的教学目标进行细化，在讲解每个知识点时，采用“引导教学法”代替传统的“填鸭式”，先示出引导问题，让每个学生通过思考解决问题，层层递进，逐个解决问题，然后教师对学生的思维进行总结、训练和拓展；为弥补学生想像能力的欠缺、增强学生学习的直观性，对铰链四杆机构的演化过程可采用flash软件制作课件，对演化机构的应用（结构组成和运动原理）可从Internet上搜索多种教学素材（录像、实物等），提高教学效果！教学过程如下：一、思维引入：1．铰链四杆机构三种基本类型及判断方式？2．急回特性判定及其应用意义？3．曲柄摇杆机构死点产生条件、位置、克服方法、应用？4．列举实际生产生活中三种典型铰链四杆机构的应用实例？还存在哪些其他形式的四杆机构？二、思维启发演绎：（一）曲柄滑块机构演化通过演示，让学生观察，分析曲柄滑块机构是曲柄摇杆机构的演化形式。
铰链四杆机构教案(公开课)
铰链四杆机构教案(公开课)1000字一、教学目标1. 了解铰链四杆机构的基本结构和工作原理；2. 掌握铰链四杆机构的运动规律和设计方法；3. 提高学生的综合应用能力和动手实验能力。
二、教学内容1. 铰链四杆机构的基本概念和结构组成；2. 铰链四杆机构的运动规律和机构设计方法；3. 铰链四杆机构的应用实例。
三、教学方法1. 经典案例分析法：通过学习经典的铰链四杆机构案例，让学生了解其运动特点和设计方法；2. 实验教学法：通过小组实验，让学生亲手搭建铰链四杆机构，并观察其运动规律；3. 讲解法：通过讲解和演示，让学生理解铰链四杆机构的原理和应用。
四、教学步骤1. 铰链四杆机构的基本概念和结构组成（20分钟）a. 铰链四杆机构的定义和基本结构；b. 铰链四杆机构的组成和分类；c. 铰链四杆机构的运动特点。
2. 铰链四杆机构的运动规律和机构设计方法（60分钟）a. 通过经典案例分析法，学习铰链四杆机构的运动规律和机构设计方法；b. 讲解铰链四杆机构的运动规律和设计方法，并结合图示进行演示；c. 利用小组实验让学生亲手搭建铰链四杆机构，观察其运动规律，并体验设计的过程。
3. 铰链四杆机构的应用实例（20分钟）a. 通过案例分析法，让学生了解铰链四杆机构的应用领域；b. 了解铰链四杆机构在机械工程、汽车工程、航空航天等领域的应用。
五、教学评价1. 学生的考试成绩：通过考试来评价学生对铰链四杆机构的理解程度；2. 实验报告的评价：通过学生的实验报告来评价其动手实验能力和综合应用能力；3. 学生的提问回答：通过学生的提问和回答来评价其对铰链四杆机构的理解程度和交流能力。
铰链四杆机构教学设计
铰链四杆机构教学设计题和改进方向。
1、导入通过铰链四杆机构的真实工作情境导入教学内容，提出本次课的工作任务。
2、知识讲解讲解铰链四杆机构的类型及判定条件，让学生了解其应用。
3、任务设计让学生课前分小组制作铰链四杆机构模型，课后运用所学知识分析存在的问题，改进模型。
4、小组协作通过小组做模型，使学生养成学以致用，大胆实践的精神，同时增强同学间的团队协作意识。
5、知识巩固让学生判断四杆机构是否存在曲柄，并能够根据已知条件确定四杆机构的形式。
6、课堂反思让学生回顾本次课堂所学内容，反思自己的研究过程，提出问题和改进方向。
七、教学评价通过学生的模型和课后改进，以及学生在课堂中的表现，评价学生的研究效果和能力提升情况。
同时，也让学生自我评价，帮助他们发现自己的不足之处，提高自我研究能力。
1、学生按照上一节课的安排，分成5组，每组5至6人，座好小组。
2、各小组测量课前做的铰链四杆机构各杆的杆长并标注，然后把其摆放在正中间。
3、预新课，结合自己对新知的理解，试判断一下所做铰链四杆机构属于什么类型。
4、各小组选派代表上台展示本组的模型，并试判断类型。
5、展示动画，介绍三种机构的运动特点及应用场合。
6、引导学生思考与上节知识点的联系，提问运动副的含义与分类，以及生活中常见的低副、高副机构。
7、引入铰链四杆机构的研究，介绍其组成构件，包括曲柄和摇杆。
8、通过动画思考，引导学生分析铰链四杆机构中杆件的长度、位置对运动的影响。
9、任务：判定该铰链四杆机构取不同杆件为机架时的类型，并做出相应的模型展示。
10、讲授铰链四杆机构类型的判断条件，包括最短杆与最长杆长度之和小于或等于其余两杆长度之和。
11、介绍铰链四杆机构的三种类型，包括取最短杆为连架杆的曲柄摇杆机构，取最短杆为机架的双曲柄机构，以及取最短杆为连杆的双摇杆机构。
12、通过课件、动画和模型展示，演示不同类型铰链四杆机构的运动特性。
13、提高学生研究兴趣，增强感性认识，突出重点，讲授新课。
铰链四杆机构教案(最新整理)
《铰链四杆机构》学设计授课专业：机械制造授课时间：90分钟总课题: 铰链四杆机构的基本性质课型新授课课题名称分课题：曲柄存在的条件组织形式演示与电化教学讲授主要内容1、曲柄存在的条件；2、曲柄摇杆机构的构成条件；3、双曲柄机构的构成条件；4、双摇杆机构的构成条件。
重点1、曲柄摇杆机构的构成条件；2、双曲柄机构的构成条件；3、双摇杆机构的构成条件。
难点曲柄存在的条件。
教学目标1、认知目标：了解曲柄存在的条件，掌握曲柄摇杆机构、双曲柄机构和双摇杆机构的构成条件。
2、能力目标：培养学生的自学能力，使他们能在实习或生产中解决相关的技术问题，特别是能运用归纳和演绎两种推理方法解决相关技术难题。
3、思想目标：培养学生的归纳演绎的方法和分析、解决问题的思考方法。
教学方法十步（实物模具演示、提问设置悬念、分析、得出结论、推理演绎、电教演示、范例、自学练习、反馈指导、讲评小结）教学法，直观演示教学法，启发—研究法、电化教学法。
教学准备1、白板笔，示教板、用木材自制的两个铰链四杆机构及用Flash 制作的相应内容的动画课件、展示台、投影仪一套、教师用机；2、学案（包括教学目标、重点、难点、自学练习题），师生人手一份组织教学（2分钟）：1、学生按时进入课室，师生互相问候。
2、检查学生出勤、装束、精神状态情况。
3、宣布本次课题的内容及任务。
教学过程：一、复习有关内容（6分钟）：1、铰链四杆机构有三种基本形式，即曲柄摇杆机构、双曲柄机构和双摇杆机构。
2、曲柄：与机架用转动副相连并能绕着该转动副作连续整周旋转运动的构件。
3、摇杆：与机架用转动副相连并能绕着该转动副作往复摆动的构件。
4、曲柄摇杆机构：一连架杆为曲柄、另一连架杆为摇杆的铰链四杆机构，其中曲柄作连续整周旋转运动，摇杆在一定范围内作往复摆动。
5、双曲柄机构：两连架杆都为曲柄的铰链四杆机构，其中两曲柄都作连续整周旋转运动。
6、双摇杆机构：两连架杆都为摇杆的铰链四杆机构，其中两摇杆都在一定范围内作往复摆动。
铰链四杆机构的教学设计与反思
铰链四杆机构的教学设计与反思铰链四杆机构的教学设计与反思一、教学目标1、理解铰链四杆机构的基本概念及结构特点；2、熟练掌握运用铰链四杆机构的设计方法及规律；3、了解并分析铰链四杆机构的运动机理；4、能够有效地运用铰链四杆机构进行设计及研究。
二、教学内容1、铰链四杆机构的概念及结构特点；2、铰链四杆机构的运动状态计算方法；3、铰链四杆机构的设计步骤；4、铰链四杆机构的特殊结构设计；5、铰链四杆机构的新型运动机理研究与应用。
三、教学方法1、理论讲授：对铰链四杆机构的特点及其运动机理、设计方法等方面进行理论性讲授；2、综合性实验：根据课程所学，进行铰链四杆机构的分析及设计，实现具体的机构设计，观察实验运行的状态；3、设计研究：针对铰链四杆机构的特殊结构场合，重点考虑运动机理的优化，进行能源消耗的估算；4、综合性反思：深入思考本次课程的思想，总结及分析学习的情况，并形成一定的总结报告。
四、教学评价1、理论考试：对学生的理论学习情况进行考核，测试学生对本次课程的理解程度；2、实验评估：评估学生实验的设计思路及解决方案，分析学生解决问题的思路及方法；3、设计研究：考核学生在新型铰链四杆机构的设计研究中的积极性，考察学生的创新能力；4、反思总结：检验学生对本次课程的思想及专业技能的学习情况，提出未来发展的对策建议。
五、教学反思本次课程的教学设计以实践性为主，注重实验操作实现设计的方法，掌握铰链四杆机构的设计流程、参数估算方法及分析结果判断等环节，有效提高学生的设计及分析能力。
但由于课程时间的有限，理论基础的学习时间不能达到理想的效果，从而影响实验设计准确性及分析能力的提高。
本次教学设计的反思也提示，在未来的课程设计中，需要在理论学习和实践性操作之间寻求一个合理的比例，有效地提高学生的学习效果。
《铰链四杆机构的曲柄存在条件》教学设计
教材名称：机械基础常识《铰链四杆机构的曲柄存在条件》教学设计【设计的基本理念】本课根据中职学生的知识水平和已有的知识、技能、经验和兴趣，打破传统的先教后学的教学方式，以学生的学为主，教师点拨为辅，让学生在任务的引领下积极主动地参与学习，经过思考、自主探究、互相协助、“理实一体化”后进行归纳总结，达成教学目标。
旨在创造以学生为主体，教师为主导，使学生参与、自主协作、探索创新的学习模式，从而极大地激发学生学习的兴趣、动力，在参与过程中使学生获得极大的成就感，进而增强学生的自信心，从而增强了机械基础课堂教学的实效性，提高了机械基础的教学质量【教材分析】1、本节是本课程的核心内容之一，它既是前面所学内容的实践应用，又是从曲柄存在条件过渡到判别别铰链四杆机构的桥梁，在起着承前启后的作用的同时，将理论内容过渡到实践应用。
2、通过学习本节内容，可以提高学生对铰链四杆机构正确判别的能力。
3、主要内容：铰链四杆机构类型的判别：判别铰链四杆机构的类型铺垫曲柄存在的条件【学情分析】1、专业水平《机械基础》是一门综合性较强的专业基础课程，也是专业基础课程中较难掌握的一门课。
《铰链四杆机构的判别》这节内容是本课程的一个重点，它实用性很强，而职校学生基础差，学习积极性不高，行为习惯也不好，观察能力和专业水平能力都比较差。
2、采取措施在设计教学活动时，将大量时间让学生观察动画吸引学生的注意力——再例举生活实例——提出问题引发学生的思考是否有曲柄——知识拓展提出如何判别铰链四杆机构的三种类型——强化、引申知识——举例让学生分组讨论归纳出结果，将结果应用在练习中进行比赛，对各组进行排名，以此，可以增强学生思考问题的兴趣与积极性。
与学生就生活中的经验进行相互交流与沟通，进而让理论知识为实践服务。
【教学目标】1、总目标：灵活的运用杆长和条件进行铰链四杆机构类型的判别；2、结合学生的实际情况和教材的知识结构以及对教材的分析，我确定了如下教学目标：知识目标：1、掌握铰链四杆机构类型的判别原则。
铰链四杆机构教案
铰链四杆机构教案课题：铰链四杆机构教学目标：1、掌握铰链四杆机构的类型、组成2、熟练掌握铰链四杆机构的判别方法3、灵活应用四杆机构教学重点: 判别方法及应用教学方法：讲授、启发教学过程：复习提问：1、按接触形式的不同，运动副可分为哪几种？2、抽屉的推拉运动属于副。
为什么？导入新授：一、铰链四杆机构的定义和组成1、定义：铰链四杆机构是指四个构件通过铰链（转动副）联结而成的机构。
2、组成：（如图所示）（1）被固定的杆4被称为机架（2）不直接与机架相连的杆2称之为连杆（3）与机架相连的杆1和杆3称之为连架杆。
连架杆的两种状态：a、凡是能作整周回转的连架杆称之为曲柄，如电扇的翼片。
b、只能在小于360°的某一角度范围内作往复摆动的连架杆称之为摇杆。
如把教室的门抽象为一个杆件则为摇杆。
*二、铰链四杆机构的类型及判别方法1、铰链四杆机构的类型铰链四杆机构根据其两个连架杆的运动形式不同，可以分为（1）曲柄摇杆机构若铰链四杆机构中的两个连架杆，一个是曲柄而另一个是摇杆的机构。
（2）双曲柄机构如果铰链四杆机构中的两个连架杆都能作360°整周回转的机构。
（3）双摇杆机构铰链四杆机构的两个连架杆都在小于360°的某一角度内作摆动的机构。
2、判别方法：（1）、最长杆与最短杆之和大于其它两杆之和；无论以哪个杆为机架，都是双摇杆机构。
（2）、最长杆与最短杆之和小于或者等于其它两杆之和：①若取最短杆相邻的任一杆为机架，则该机构为曲柄摇杆机构，且最短杆为曲柄。
②若取最短杆为机架，则该机构为双曲柄机构。
③若取最短杆相对的杆为机架，则该机构为双摇杆机构。
想一想：该四杆机构是什么机构？三、铰链四杆机构的演化1．曲柄滑块机构在曲柄摇杆机构中，如果以一个移动副代替摇杆和机架间的转动副，则形成的机构称为曲柄滑块机构。
它能把回转运动转换为往复直线运动，或作相反的转变。
*四、铰链四杆机构的应用1、曲柄摇杆机构（1）汽车前窗的刮雨器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《铰链四杆机构》教学设计
一、课程和任务分析
《机械基础》是机电专业中一门综合性的专业基础课，它主要研究了机械零件的材料、受力分析、机械传动及液压传动相关知识和常用机构各构件间的相对运动关系等。
本节课是掌握各机构的运动特性和在实践中的应用的基础。
前次课已经学习了运动副的概念、分类及铰链四杆机构的组成，且对实物进行分析。
而本次课的重点是掌握铰链四杆机构类型的判别的方法及曲柄摇杆机构运动特性分析和应用。
二、教学目的
１、明确铰链四杆机构的类型判断。
２、了解不同类型铰链四杆机构的运动。
３、明确曲柄摇杆机构的运动及应用
三、教学重点
１、铰链四杆机构的类型判别。
２、曲柄摇杆机构的运动及应用分析。
四、教学难点
明确铰链四杆机构的类型。
五、课前准备
１、四个设定长度的杆，并在指定位置加工出小孔：四个小螺栓或曲别针（每桌一组）。
２、家中（或市场）观察缝纫机工作时的运动情况或进行操作。
六、教学设想（教法、学法）
因为本课程时间性很强，为了更好的让学生理解和接受，教学中要求教师充分运用实物，模型等教学媒体辅助教学，使学生通过教具来加强感性认识，并提出相关启发学生积极思考，形成概念，加深理解和记忆。
教法：讲授演示结合法
教具：四杆机构、挂图
七、课时安排：（１课时４５min ）
八、课前提问：(４min )
①什么是铰链四杆机构？
②铰链四杆机构中各杆的名称
九、导入新课：(1min )铰链四杆机构中，机架和连架杆总是存在的，但是曲柄不一定存在。
那么我们来分析在一个四杆机构中曲柄是否存在呢？他又有那种基本形式呢？
十、教学过程：(30min )（师生互动）
§６－１平面连杆机构
二、铰链四杆机构
２、铰链四杆机构的基本形式①铰链四杆机构的类型判别
a：为了让学生能更好得理解概念及“铰链四杆机构”的基本形式，让学生将课前准备好的四杆机构按要求在给定位置用螺栓连接，之后放好。
b:拿出自己课前做好的四杆机构进行演示（演示过程，变换主动件）。
使学生对此机构有初步的了解认识，并得出结论：
是否有曲柄存在，取决于杆长，当Lmin+Lmax≤l′+l″时，则有：
①若取与最短杆相邻的任一杆为机架，则最短杆为曲柄。
②若取最短杆为机架，则该机构为双曲柄机构。
③若取最短杆的相对杆为机架则该机构为双摇杆机构。
C:变换最长杆的连接位置，使Lmin+Lmax>l′+l″并演示。
结论：不论以那一杆为机架都无曲柄存在，机构制能为双摇杆机构。
d:重新对Lmin+Lmax≤l′+l″的机构作演示请同学说出机构名称。
（因为在以前的教学中曾做过这样的实验，有同学竟将机构说成是“曲柄连杆机构”和“双曲柄摇杆机构”。
原因是对两连架杆什么时候是曲柄和摇杆理解不清）
若回答过程中出现过去的问题，为了加深理解要求学生自己动手反复演示机构，通过不同的运动特性分析，让学生说出正确名称。
②曲柄摇杆机构
以AB为曲柄，并作等速运动。
从动摇杆CD将在C1C2范围作变速往复摆动。
