施工图审查系统

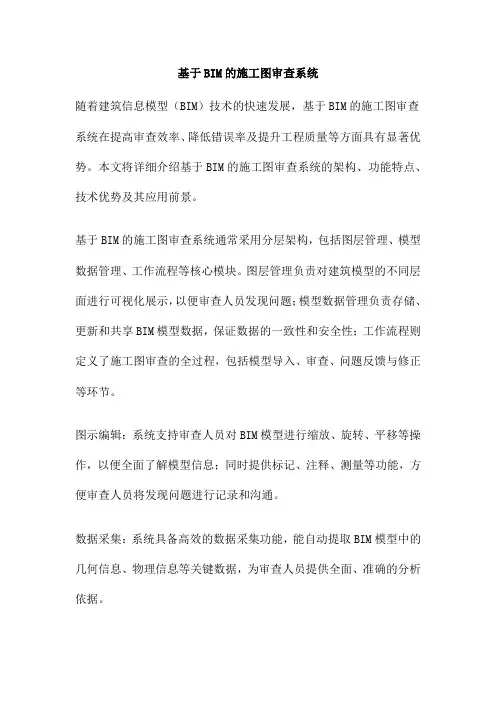

基于BIM的施工图审查系统
基于BIM的施工图审查系统随着建筑信息模型（BIM）技术的快速发展，基于BIM的施工图审查系统在提高审查效率、降低错误率及提升工程质量等方面具有显著优势。
本文将详细介绍基于BIM的施工图审查系统的架构、功能特点、技术优势及其应用前景。
基于BIM的施工图审查系统通常采用分层架构，包括图层管理、模型数据管理、工作流程等核心模块。
图层管理负责对建筑模型的不同层面进行可视化展示，以便审查人员发现问题；模型数据管理负责存储、更新和共享BIM模型数据，保证数据的一致性和安全性；工作流程则定义了施工图审查的全过程，包括模型导入、审查、问题反馈与修正等环节。
图示编辑：系统支持审查人员对BIM模型进行缩放、旋转、平移等操作，以便全面了解模型信息；同时提供标记、注释、测量等功能，方便审查人员将发现问题进行记录和沟通。
数据采集：系统具备高效的数据采集功能，能自动提取BIM模型中的几何信息、物理信息等关键数据，为审查人员提供全面、准确的分析依据。
审查流程管理：系统可自定义审查流程，针对不同的审查项目和标准，设置相应的审查步骤和标准，确保审查工作的高效与准确。
数据分析：系统支持对审查过程中收集的数据进行统计、分析和比较，以便审查人员发现问题的根源，为改进设计和施工提供有力支持。
数据交互：基于BIM的施工图审查系统具有良好的数据交互能力，能实现与BIM建模软件的无缝对接，方便审查人员导入模型数据进行审查。
模型精度：BIM模型具有高度精确的几何信息和物理信息，有助于审查人员准确发现问题并进行针对性改进。
实时更新：系统支持实时更新BIM模型数据，确保审查工作的准确性和一致性。
多维展示：基于BIM的施工图审查系统可实现模型的3D、4D甚至5D 展示，有助于审查人员全面了解项目状况，提高审查效率。
随着BIM技术的日益普及，基于BIM的施工图审查系统在提高审查效率、保证工程质量与安全等方面具有广阔的应用前景。
未来，该系统将进一步推动BIM技术在施工图审查领域的应用，实现更高效、精确的审查流程，为建筑行业的数字化转型提供有力支持。
建筑与市政工程施工图联合审查系统操作手册
建筑与市政工程施工图联合审查系统上报工具操作手册一．上报系统注册账号1.注册账号1.1没有账号，点击按钮进行注册，如图所示：1.2进入账号注册页面，进行注册填写“统一社会信用代码”并点击“四库校验”，同时填写其他企业注册信息，点击按钮即可注册，如图所示：弹出注册成功提示框，用该账户登录系统，前往“企业基本信息维护”模块补充企业其他信息。
注：登陆名默认为统一社会信用代码。
1.3补充企业信息。
登录之后，点击按钮，进入企业基本信息维护页面。
在企业信息维护页面，填企业信息，填写完后保存并发起审查。
发起审查后弹出提示框，主管部门审核通过后方可使用。
点击按钮可以查看审查进度。
企业基本信息维护还可以进行人员信息维护，可以对人员信息进行添加、修改和删除，如图所示：1.4用户管理用户管理中可以对密码及联系方式进行修改，修改后点击按钮即可，如图所示：2.找账号登录回密码2.1若忘记密码，可以点击按钮找回密码，如图所示：二．登录上报系统1.输入您的用户名和密码，点击登录按钮2.进入主页面，如图所示：三．设计单位项目送审1．设计单位选择需要补充上报的项目1.1主体设计单位点击按钮，如下图所示：（注：主体设计单位点击“设计单位项目送审”按钮，勘察设计单位点击“勘察单位项目送审”按钮，“勘察单位项目送审”。
）1.2选择项目所在地市，选好后点击按钮，如下图所示：1.3点击查询按钮，有“待送审项目”中选择需要补充一审信息的项目，如下图所示：“在审或修改中项目”是正在审查或需要修改的项目，页面如图所示：“审查合格项目”，是已经审查合格的项目，页面如下图所示：2.业务办理2.1补充一审项目信息需要在“待送审项目”页面进行，在需要补充项目信息的项目前面，点击“业务办理”，如下图所示：补充在审项目在“在审或修改项目”页面进行，如图所示：3. 项目基本信息进入补充项目信息页面，默认进入“项目基本信息”页面，填写如下相关信息，如图所示：注：必须要等所有内容填写好后再点击按钮，注：点击上报按钮后系统会通知图审机构进行受理，图审机构受理后不可再修改相关送审材料。
福建省施工图审查信息管理系统
福建省施工图审查信息管理系统一、引言随着城市建设的迅速发展和建筑工程的增加，对施工图审查的需求也越来越大。
然而，传统的手工审查方式效率低下且容易出现错误。
为了提高施工图审查的效率和准确性，福建省建设部门决定开发一套施工图审查信息管理系统。
二、系统概述福建省施工图审查信息管理系统是一个集中管理施工图及相关资料的系统。
它通过电子化的方式，将施工图纸和相关文件保存在系统的数据库中，并提供在线审查的功能。
该系统包含以下主要模块：1. 施工图纸库：此模块用于保存已审查通过的施工图纸，以便建设单位在后续工程中快速查找并复用。
2. 审查人员管理：此模块用于管理审查人员的信息和权限。
系统管理员可以添加、删除和修改审查人员的账号和权限。
3. 项目管理：此模块用于管理正在进行的施工图审查项目。
建设单位可以将施工图及相关材料提交到系统中，并指定审查人员进行审查。
4. 审查流程：此模块用于定义审查流程和相关的审查标准。
审查人员可以根据定义好的流程和标准进行审查，并在系统中进行记录。
5. 问题反馈：此模块用于建设单位和审查人员之间的沟通。
建设单位可以在系统中提出问题和疑问，审查人员可以回复并解答相关问题。
6. 统计分析：此模块用于对施工图审查的情况进行统计和分析。
系统可以生成各种统计报表，并帮助决策者对施工图审查工作进行监督和评估。
三、系统特点福建省施工图审查信息管理系统具有以下特点：1. 高效性：通过电子化的方式，将施工图纸和相关文件保存在系统中，可以快速查询和复用，提高审查的效率。
2. 准确性：系统通过定义审查流程和标准，规范了审查工作的执行，减少了人为因素的干扰，提高了审查的准确性。
3. 可追溯性：系统记录了审查人员的操作日志和审查记录，可以方便地追溯审查的过程和结果。
4. 便捷性：系统可以在线进行审查和沟通，建设单位和审查人员都可以随时访问系统，并进行相关操作。
5. 安全性：系统采用安全的登录认证机制，确保只有授权的人员可以访问和操作系统。
广东省施工图审查管理系统
广东省施工图审查管理系统一、引言随着我国城市化进程的加快，建筑施工规模不断扩大，施工图审查成为保障建筑工程质量和安全的重要环节。
为了提高广东省施工图审查的效率和质量，满足广东省建设工程项目审查的需求，广东省施工图审查管理系统应运而生。
二、系统概述广东省施工图审查管理系统是一个基于互联网技术的综合性审查管理平台。
该系统将广东省各级审查机构、建筑设计单位、施工单位、监管部门等主体纳入系统，实现审查流程的信息化、集约化和规范化。
通过建立一个统一的、实时的施工图审查平台，可大大提高审查效率，减少审查周期，提升施工图审查的质量。
三、系统功能1. 施工图在线提交：建筑设计单位通过系统在线提交施工图纸，并填写相关信息。
审查机构接收到施工图纸后可以即时开始审查工作，不再需要纸质档案的传递和存储，提高工作效率。
2. 审核流程管理：系统根据施工图审查的流程设置相应的审核流程，审查人员可以根据权限依次进行审核，并对审查过程进行记录和回溯。
3. 网上会审：系统通过互联网的视频会议功能，实现施工图审查的网上会审。
审查人员不再需要亲自到场进行审查，减少了时间和空间上的限制，提高了审查的便捷性。
4. 问题整改跟踪：系统可以将审查中发现的问题及整改要求记录下来，并自动指派到相关给单位进行整改。
审查人员可以通过系统查看整改进度，并监督整改的质量和时效性。
5. 数据统计分析：系统可以统计和分析各类建筑施工图的审查情况，包括审查通过率、审查周期、审查意见等。
这可以为相关部门提供参考，改进审查工作的质量和效率。
四、系统优势1. 提高审查效率：系统将相关主体纳入平台，优化审查流程，实现在线提交、在线审查，大大提高了审查效率。
2. 提升审查质量：系统通过标准化的审查流程和记录方式，减少了审查中的纰漏和错误，提升了审查质量。
3. 方便追溯和整改：系统记录了整个审查过程和问题整改进展，方便相关人员进行回溯和监督，加强了工程质量和安全的控制。
4. 降低成本：系统的使用减少了纸质档案的传递和存储，降低了相关单位的成本，提高了工作效率。
宁波建筑与政工程施工图联合审查系统网上报审操作指引
第三步 网上报审成功
注意：请记录“报审号”
审图公司名单（7家宁波本地和2家外地）：
宁波本地（排名不分先后）： 1.宁波市设联建设工程施工图审查中心 2.宁波市建园建设工程施工图审查中心 3.宁波市甬太建设工程施工图审查中心 4.宁波市大华建设工程施工图审查中心 5.宁波市科迪建设工程施工图审查中心 6.宁波市中技建设工程施工图审查中心 7.宁波市三鼎建设工程施工图审查中心 外地： 1. 浙江省建筑设计研究技术发展华） 上述9家图审机构的企业基本信息及联系方式，详见宁波市施工图联合审查系统 /，“审图机构简介”。
注意：“立项批文号”和“投资项目唯一编码”，至少填一项。 一个立项批文号只能进行一次网上申报。
项目登记表具体填写要求：
1.“是否超限项目”：超限项目指的是结构形式特别复杂、投资额巨大的建设项目，超出了宁波市本土 的7家图审公司的审图能力范围，超限项目具有浙江省专家委员会的认证文件，以此来判定是否为超限 项目。 目前，仅“浙江省建筑设计研究院技术发展中心”（位于杭州）这一家图审机构具有超限项目审图能力。 2.“投资项目唯一编码”：即立项文件上的发改局附码，若立项文件尚未附码，则建设单位去发改局要 求增加附码，以便项目后续的统一管理。 3.“立项批文号”：例如仑发改备（2018）XX号，则按此格式填写； 若项目无立项文件，而是会议纪要等其他政府批文，则统一填写在第一个空白格内，第二和第三格 空着， 例如 会议纪要文号（ 空 ） 空 号。 4.设计单位和勘察单位的选取来源于“浙江省勘察设计行业四库一平台信息系统” 网址：http://118.178.118.149/sheji/index.php 若填报时选取不到该设计或勘察单位，则要求该单位按照四库一平台要求进行入库备案。 备注： 1. 带*的为必填项。 2. 一个立项批文号只能进行一次网上申报。 3. 填写的登记表必须真实有效，虚假申报将追究其责任。 4. 请务必保证登记表中的建设地点、立项属地、立项批文号、设计单位、勘察单位输入准确无误。
广西数字化施工图联合审查管理信息系统
广西数字化施工图联合审查管理信息系统引言广西数字化施工图联合审查管理信息系统是为了提高施工图的审查效率和质量，推动数字化施工图审查工作的开展和信息化管理的实现而开发的一款管理系统。
本文将介绍系统的背景、目的、功能模块以及未来的发展方向。
背景在施工项目中，施工图是工程实施的重要依据，对工程的质量和进度有着至关重要的影响。
传统的施工图审查工作主要依赖人工，效率低下，易出现遗漏和错误。
而数字化施工图审查能够通过自动化的方式，提高审查效率和准确性，加快项目进度，降低施工风险。
目的广西数字化施工图联合审查管理信息系统的目的是建立一个集中管理、高效审查的平台，实现施工图的数字化审查流程，提高施工图审查工作的效率和质量。
通过该系统，各参与审查的单位和人员可以实时共享、在线审查施工图，减少沟通成本，提高协作效率。
功能模块广西数字化施工图联合审查管理信息系统包含以下功能模块：用户管理模块该模块用于管理系统的用户，包括用户的注册、登录、权限管理等功能。
不同角色的用户具有不同的权限，以保证系统的安全性和数据的保密性。
项目管理模块该模块用于管理不同项目的施工图审查工作，包括项目的创建、修改、删除等操作。
每个项目可以设置不同的审查流程和标准，以适应不同项目的特点和要求。
施工图上传模块该模块用于用户上传施工图，系统会自动解析施工图中的信息，并进行格式检查和错误提示。
用户可以在上传前进行本地校验，以减少错误的发生。
施工图审查模块该模块用于对上传的施工图进行审查。
系统会根据项目设定的审查流程和标准自动进行审查，并生成审查结果报告。
审查人员可以对审查结果进行修改和调整，并与其他审查人员进行协作。
审查记录模块该模块用于记录施工图的审查记录，包括审查意见、修改记录等。
通过审查记录，可以追溯审查的过程和结果，提高审查的质量和可追溯性。
统计分析模块该模块用于对系统中的数据进行统计分析，包括项目的审查进度、审查结果的分析等。
通过统计分析，可以及时了解项目的进展和问题，以便进行调整和优化。
甘肃施工图审查管理系统（申报版）操作说明【精选】
甘肃施工图审查管理系统（建设单位版）软件操作说明甘肃施工图审查管理系统（建设单位版）（简称：QCI）软件是为使得整个施工图审查流程更加紧密而为建设单位专门开发的一套软件。
方便建设单位进行项目报审等操作。
一、系统登录甘肃施工图审查管理系统（建设单位版）（简称：QCI ）双击桌面图标，弹出登录。
界面，如图1所示。
输入密码即可登录系统（默认密码为空）注意事项：1）QCI用户名admin是不能更改的。
2）初始登录密码是空，您可以登录软件后点击左上角“修改密码”按钮进行修改。
二、产品注册步骤一：QCI登录后，系统自动弹出“产品注册”界面。
您也可以点击导航栏中“产品注册”，进入产品注册界面，如图2所示。
图2 产品注册界面步骤二：输入“单位名称、组织机构代码”。
图3 产品注册界面步骤三：输入完毕后，点击“注册”按钮，系统将自动进行软件注册。
弹出系统提示：“注册成功！”，如图4所示。
图4 产品注册成功提示窗口步骤四：点击“确定”后，则进入QCI 主界面，如图5所示。
图5 QCI 主界面注意事项：1）产品注册时，请确保本机能正常连接到互联网。
因为QCI 系统是采用网上认证获取产品序列号的。
2）产品注册时提示：“没有绑定软件注册码，请稍候再试！”时，请确定您输入的组织机构代码和单位名称与上次注册信息一致。
图6 提示信息三、单位基本信息单位基本信息模块主要包括三方面信息：建设单位注册信息、单位法人及联系信息。
步骤一：点击导航“单位基本信息”，右侧弹出“单位基本信息”主界面，如图7所示。
图7 单位基本信息主界面步骤二：选择“项目所属地市”、输入“法人代表、联系人、联系手机号码、单位地址”等信息，然后点击“保存”按钮，系统提示：“保存成功！”。
如图8所示。
图8 单位信息保存成功步骤三：点击“确定”按钮，则返回单位基本信息主界面，如图7所示。
四、项目报审项目报审模块是QCI 的核心模块，主要进行项目信息的填写、打印、上报以及下载审查信息。
福建施工图审查信息管理系统建设单位使用指南
福建省施工图审查信息管理系统建设单位使用指南
注：浏览器请使用兼容模式，IE内核版本不超过IE9。
（高版本IE内容显示不全，如360浏览器：首先切换至兼容模式；另在空白处右键-切换兼容性模式-选择低版本IE内核）
一、登入网站http://120.35.29.43:94/sgtsc_new2/
二、注册
（1）点击注册按钮
（2）输入登录账号，检查唯一性
选择“企业注册”，所有项目必须填完整！！！（注册后请牢记账号、密码）（3）注册成功后自动进入系统
三、登记项目信息
1、点击左侧栏“项目登记”，在右侧操作区内点击“新增项目”
2、工程信息填写和勘察、设计单位选择
信息填写完整后点“保存”
四、新增审查
点击左侧栏“项目登记”，在右侧工程项目列表中点击“新增审查”。
（如勘察和设计同时送审，需分别提交，先“新增审查”选择“勘察工程”提交，再“新增审查”选择“市政工程”或“建筑工程”提交。
）
选择“审查类别”、“审查机构”，确认无误后点击“提交”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
福州市建筑工程
施工图审查管理
信息错误!未指定书签。
系
统
用户手册
（建设单位用户）
福建海迈科技有限公司
二○一八年七月
前言
本用户手册力求使用非专门术语的语言，充分地描述施工图审查系统所具有的功能及基本的使用方法。
按照使用本系统的不同角色用户，本系统的用户手册分为以下三个分册：面向系统维护人员手册、面向审查机构手册、面向建设单位手册。
用户手册的编制目的在于：●使用户通过本手册能够了解施工图审查系统的用途；
●帮助用户掌握系统的使用方法；
目录
1. 系统概述 (4)
1.1. 系统目标 (4)
1.2. 基本需求 (4)
2. 系统主页 (5)
3. 用户登录 (6)
4. 系统功能介绍 (9)
4.1. 项目管理-审查准备 (9)
4.1.1. 项目登记 (9)
4.1.2. 审查流程 (13)
4.1.3. 举报件 (14)
4.2. 项目管理-项目审查 (15)
4.2.1. 电子图文档上传 (15)
1.系统概述
本系统采用浏览器/服务器模式（B/S）的应用体系结构。
通过B/S结构，系统应用的相关人员可以在任何网络所达的区域，通过浏览器使用本系统，完成施工图审查系统信息的管理。
1.1. 系统目标
本系统是施工图审查系统管理的一个管理平台，审查机构可以根据管理员提交的审查项目进行的具体资料的审核填写，若建设单位中途要求变更审查可向市住建局申请重大变更，对其项目进行举报。
实现对业主上报的审查项目的审核及变更申请。
1.2. 基本需求
使用本系统的用户应具有如下经验：
➢熟悉个人电脑的日常应用；
➢对浏览器Internet Explorer的基本操作；
➢能够使用Microsoft Office软件处理基本的办公业务。
2.系统主页
在确认计算机可以上网的前提下，启动IE浏览器，在浏览器的地址栏输入http://59.57.251.146:2202/FzSgtsc/login.jsp 网址，如果系统正常可看到以下页面：
3.用户登录
建设单位在省厅图审系统注册建设单位账号
注：如果在省厅注册了建设单位信息还未刷新进本系统，可以使用图审机构账号进入系统管理-客户管理-建设单位管理-导入，即可完成建设单位信息的导入
页面上输入正确的登录名及密码
登入系统后出现以下用户首页及主页面
首页主要显示所有审查项目的工作进度及工作状态，使用不同的颜色区分开来，红色代表未进行，蓝色代表正在进行中，绿色代表已经完成。
点击不同颜色的状态框可以进入该审查项目阶段的查询界面，未开始（红色）或者正在进行（蓝色）的项目可以进行详细的审查操作。
查询界面
点击项目管理进入系统主菜单
左边区域为项目审查流程菜单包括：项目准备、项目审查、项目完结。
上方菜单栏为系统菜单包括：系统管理。
点击相应的系统菜单可以张开其对应的子菜单，各系统菜单下的子菜单如下：
一、审查管理
1、项目准备：项目登记，审查流程，举报件。
2、项目审查：电子图文档上传。
4.系统功能介绍
4.1. 项目管理-审查准备
4.1.1.项目登记
该功能主要是建设单位进行项目审查登记分配审查机构功能。
使用建设单位账号登录，点击“项目管理”-“项目登记”，点击“新增”
（1）在项目登记页面中，单击“新增”按钮。
系统跳转到新增工程页面，如下图所示：
注意一：项目类型选择内容是根据项目类别选择后显示相应的内容
1.单击项目类别后面的下拉框：
系统出现具体的项目类别：
2.单击项目类型后面的下拉框：
系统出现不同的项目类型，以项目类别为房屋建筑选择项目类型
注意二：选择建设单位可以是个人也可以是单位
注意三：建设项目
意见书与许可证前面打钩后，意见书号、许可证号，前面都会显示“*”表示必填
修改工程时，项目类别与项目类型是无法修改的
已经过新增审查的项目无法删除
在项目登记页面中，新增完工程后需要新增一个该工程的具体审查项目，单击“新增审查”按钮。
系统跳转到新增审查项目页面，如图：
注意：新增审查项目信息输入框内的信息为该审查项目的名称以及具体造价，不是整个工程的名称及造价
点击保存按钮后会出现已新增审查的项目以及该项目的状态显示，如图：
完成审查项目审查信息登记后，点击该项目的操作按钮“新增审查”
信息填写完整后点击“保存”，信息会自动提交至审查机构。
4.1.2.审查流程
流程跟踪按钮可查看该项目的审查过程记录，点击流程跟踪进行查看；
可查看具体的操作人员以及具体的操作时间以及操作内容，方便对审查全过程进行跟踪；
4.1.3.举报件
在项目基本信息登记的界面可进行举报件的登记
点击“举报”按钮，将跳出举报件信息录入界面，录入完相关内容后点击保存；
监督部门只需要登录“举报件”模块即可查询有被举报过的项目奇及信息。
4.2. 项目管理-项目审查
4.2.1.电子图文档上传
建设单位上传，图审机构也允许上传，但不允许删除和下载
点击工程名称后面的按钮进入电子图文档上传界面
电子图文档分为初审图纸、终审图纸、其他图纸
注意：项目报审时需要上传初审电子图纸，项目审结时需要将终审图纸一并上传，图纸格式为DWF格式。
