电缆规范

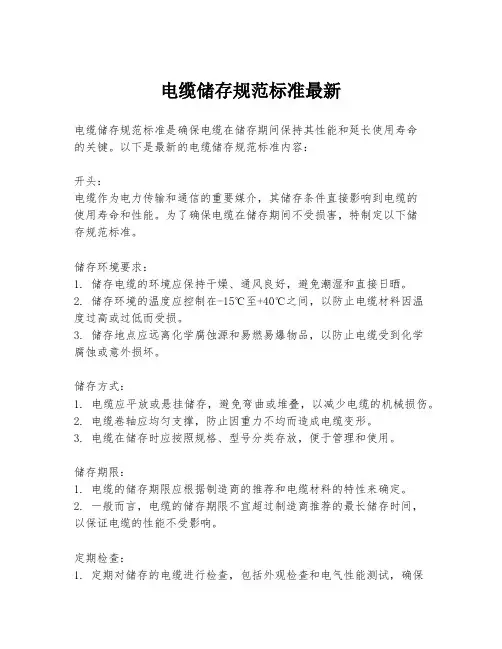

电缆储存规范标准最新
电缆储存规范标准最新电缆储存规范标准是确保电缆在储存期间保持其性能和延长使用寿命的关键。
以下是最新的电缆储存规范标准内容：开头：电缆作为电力传输和通信的重要媒介，其储存条件直接影响到电缆的使用寿命和性能。
为了确保电缆在储存期间不受损害，特制定以下储存规范标准。
储存环境要求：1. 储存电缆的环境应保持干燥、通风良好，避免潮湿和直接日晒。
2. 储存环境的温度应控制在-15℃至+40℃之间，以防止电缆材料因温度过高或过低而受损。
3. 储存地点应远离化学腐蚀源和易燃易爆物品，以防止电缆受到化学腐蚀或意外损坏。
储存方式：1. 电缆应平放或悬挂储存，避免弯曲或堆叠，以减少电缆的机械损伤。
2. 电缆卷轴应均匀支撑，防止因重力不均而造成电缆变形。
3. 电缆在储存时应按照规格、型号分类存放，便于管理和使用。
储存期限：1. 电缆的储存期限应根据制造商的推荐和电缆材料的特性来确定。
2. 一般而言，电缆的储存期限不宜超过制造商推荐的最长储存时间，以保证电缆的性能不受影响。
定期检查：1. 定期对储存的电缆进行检查，包括外观检查和电气性能测试，确保电缆在储存期间没有受到损害。
2. 发现电缆有损坏或性能下降的迹象时，应及时处理或更换。
包装与标识：1. 电缆在储存前应进行适当的包装，防止在搬运和储存过程中受到损伤。
2. 包装上应有清晰的标识，包括电缆的型号、规格、生产日期和有效期等信息。
结尾：遵循上述电缆储存规范标准，可以有效延长电缆的使用寿命，减少因储存不当造成的损失。
各相关单位和个人应严格按照本规范进行电缆的储存管理，确保电缆的安全和性能。
请注意，以上内容为一般性指导，具体储存规范可能会根据不同的电缆类型和制造商而有所不同。
在实际应用中，应参考具体电缆的储存要求和制造商的指导。
电力工程电缆设计规范
电力工程电缆设计规范电力工程电缆设计规范是为了确保电缆安全可靠地运行而制定的一系列规定和标准。
电缆作为电力传输的重要设备，其设计必须符合相关规范，以确保正常运行和预防事故的发生。
一、电缆选择选择适当的电缆类型和规格是电缆设计的基础。
在选择电缆时，应综合考虑电流负载、电缆长度、环境温度、敷设方式和使用要求等因素，确保电缆具备足够的导电能力和绝缘性能。
二、敷设方式在电缆敷设时，应根据具体情况选择合适的敷设方式，包括直埋、管道敷设和架空敷设等。
不同的敷设方式有不同的要求和限制，应确保电缆的安装质量。
三、敷设深度和距离对于直埋和管道敷设的电缆，应按照规范要求控制敷设深度和距离。
敷设深度应超过地面或地下水面的高度，以保护电缆免受机械和化学损害。
敷设距离则应根据电缆额定电流和散热条件来确定，以避免过热。
四、敷设国家规范和标准电缆敷设应符合国家相关规范和标准的要求。
包括电缆安装工程技术规范、电力工程质量验收标准等。
这些标准规定了电缆敷设的具体要求、验收标准和测试方法，必须严格遵守。
五、电缆接地电缆的接地是保证电缆安全运行的重要环节。
电缆接地应符合国家相关规范和标准的要求，包括接地电阻、接地电流等。
接地系统应具备良好的导电性能，以保证电缆的接地效果和人身安全。
六、电缆绝缘电阻测试在电缆敷设完成后，应进行绝缘电阻测试，以判断电缆绝缘质量。
测试的结果应满足国家相关规范和标准的要求，确保电缆具备良好的绝缘性能。
七、接头和终端制作电缆接头和终端的制作应符合国家相关规范和标准的要求。
接头和终端的制作必须正确无误，确保电缆连接牢固可靠，减少电缆损耗和故障的发生。
以上是电力工程电缆设计规范的主要内容，通过合理的电缆选择、敷设方式、敷设深度和距离等，以及遵守国家相关规范和标准的要求，可以确保电缆安全可靠地运行，为电力工程提供可靠的供电保障。
电缆余缆长度规范
电缆余缆长度规范
1、线缆在敷设的过程，不管是穿管敷设还是桥架内敷设，电缆都不是以一种完全绷直的状态。
它的计算必须是：（全部的电缆总长预留长度）x1.025。
2.、电缆进入建筑物。
主要是在市政道路的外线（或是交安工程电缆）进入场地内时，就必须考虑他的预留的最小值2m。
3、电缆进入沟内或吊架是引上（下）预留最小值1.5m。
4、变电所进线、出线，考虑预留最小值1.5m。
5、电力电缆终端头，预留最小值1.5m。
6、电缆中间接头盒两端各留2m。
7、电缆进控制、保护屏及模拟盘、配电箱等。
按盘面（或箱面的）：高x宽。
8、高压开关柜及低压配电盘、箱，考虑盘下进出线2m。
9、电缆至电动机。
从电动机接线盒开始0.5m。
10、厂用变压器。
从地坪算3m。
11、电缆绕过梁柱等增加长度，按被绕物的断面情况计算增加长度。
12、电梯电缆与电缆架固定点，每处0.5m。
电缆线路施工质量规范(GB50168-92)
电缆线路施工质量规范(GB50168-92)
1. 引言
本文档旨在规范电缆线路施工的质量要求，确保工程质量和安全性。
以下是根据GB-92制定的具体规范。
2. 施工前准备
- 确保施工人员具备相关技能和培训
- 获取所有必要的施工许可和审批文件
- 确保所有施工材料符合相关标准和规定
3. 施工过程控制
- 施工现场要保持整洁，安全设施和措施应完善
- 确保施工过程中的安全性和稳定性
- 施工质量应符合设计要求和规范标准
- 对施工过程中的关键节点进行监控和记录
- 做好施工现场的环境保护和治理工作
4. 施工质量检验
- 对施工中的关键节点进行质量检验，确保符合规范要求
- 对材料和设备进行验收，确保符合相关标准和规定
- 进行电气性能测试和安全性能检测
- 对施工质量进行记录和报告
5. 施工后管理
- 对施工结果进行验收
- 配合相关单位进行竣工验收和交接工作
- 做好施工档案和维护工作
- 及时处理施工中的质量问题和意外事件
6. 后续运维
- 对施工完的线路进行定期检查和维护
- 处理线路出现的故障和问题
- 做好线路的运行记录和维修记录
以上为电缆线路施工质量规范(GB50168-92)的主要内容，根据这些规范进行施工，能够确保施工质量和安全性。
电缆安装规范
电缆安装规范电缆安装是指将电缆按照一定的规范和标准进行布线和安装的工作。
电缆是传输电能或信号的重要装置，安装规范的合理性对于保证电缆的正常运行和延长使用寿命具有重要意义。
以下是电缆安装规范的一些主要内容。
1. 电缆选择和计算在进行电缆安装之前，需要根据需要传输的电能或信号的特性，选择合适的电缆类型和规格。
同时，还需要对电缆线路进行合理计算，包括电流负载、电缆长度等参数，以确保电缆能够满足实际需求。
2. 安装环境的要求电缆安装需要在合适的环境条件下进行。
首先，安装地点应该符合安全要求，避免因火灾、爆炸等危险因素对电缆造成影响。
其次，应确保安装地点的温度、湿度等环境条件符合电缆的使用要求。
3. 电缆敷设方法电缆的敷设方式分为地下敷设、地面敷设和架空敷设等多种方式。
在进行敷设时，要保证电缆的走向合理，避免出现过大的弯曲和拉力。
同时，要注意与其他设施的隔离，避免因互干扰或机械损伤等原因影响电缆的正常运行。
4. 电缆安装的固定和保护为了保证电缆的安全和可靠运行，需要对其进行固定和保护。
一般情况下，电缆应固定在支架或槽道中，避免松动和晃动。
同时，还需要对电缆进行保护，如使用绝缘套管、护套等材料，防止外部物理力量对电缆造成损伤。
5. 终端接头的安装电缆终端接头的安装关系到电缆的连接和传输质量。
在进行终端接头安装时，要严格按照制造商提供的安装要求进行操作，确保接头的连接牢固，不松动。
并且还要进行必要的测试和检查，以保证终端接头的良好性能。
6. 安全检查和维护完成电缆安装后，还需要进行安全检查和定期维护工作。
安全检查主要是检查电缆线路的接地情况、绝缘状态等，确保电缆的安全性和可靠性。
维护工作主要包括清洁、防锈、定期测量等，以延长电缆的使用寿命。
综上所述，电缆安装规范是确保电缆正常运行和延长使用寿命的重要保证。
在进行电缆安装时，需要根据实际需求选择合适的电缆类型和规格，合理计算电缆线路参数；同时，要注意安装环境的要求，选择合适的敷设方法和固定保护措施；并且，还需按照安装要求进行终端接头的安装和进行安全检查和维护工作。
电力工程电缆设计规范
PPT文档演模板
电力工程电缆设计规范
1电缆导体材料
⑴控制和信号电缆一般为铜导体
⑵移动式电气设备
⑶震动剧烈、爆炸危险、对铝有腐蚀的 环境
PPT文档演模板
电力工程电缆设计规范
⑷耐火电缆 ⑸紧靠高温设备 ⑹安全性要求高的公共设施 ⑺工作电流较大，需增多电缆根数时
PPT文档演模板
电力工程电缆设计规范
2电力电缆芯数
PPT文档演模板
电力工程电缆设计规范
3rew
演讲完毕，谢谢听讲!
再见，see you again
PPT文档演模板
2023/12/28
电力工程电缆设计规范
⑸每根电缆保护管的弯头不宜超过 3 个， 直角弯不宜超过 2 个。
（6）埋管距地面深度不宜小于 0.5m； 与铁路交叉处距路基不宜小于 1.0m 。
PPT文档演模板
电力工程电缆设计规范
⑺并列管相互间宜留有不小于 20mm 的 空隙。
⑻管孔端口应采取防止损伤电缆的处理 措施。
⑼电缆分支、接头处应设置工作井。
⑶高压直流输电电缆可选用不滴流浸渍 纸绝缘、自容式充油类型。
PPT文档演模板
电力工程电缆设计规范
⑷移动式电气设备等经常弯移或有较高 柔软性要求的回路，应使用橡皮绝缘 等电缆 。
⑸在人员密集的公共设施，以及有低毒 阻燃性防火要求的场所，可选用交联 聚乙烯或乙丙橡皮等不含卤素的电缆。
PPT文档演模板
电力工程电缆设计规范
⑸敷设于水下的中、高压交联聚乙烯电 缆应具有纵向阻水层。
PPT文档演模板
电力工程电缆设计规范
⑹电缆承受较大压力时，应具有加强层 或钢带铠装。
⑺在流砂层、回填土地带等可能出现位 移的土壤中或高落差电缆应有钢丝铠 装。
电缆敷设规范
电缆敷设规范引言：在现代社会中，电缆扮演着重要的角色，广泛应用于电力、通信、建筑和交通等领域。
为确保电缆敷设的安全、高效和可靠性，制定一系列的规范和标准是必要的。
本文将详细论述电缆敷设规范，包括敷设前的准备工作、敷设过程中的技术要求和后续的监测与维护。
一、准备工作1. 确定敷设方案在进行电缆敷设之前，应根据实际需求制定详细的敷设方案。
方案应包括敷设线路的路径、敷设深度、电缆型号与规格、施工工艺和时间计划等内容。
2.勘测和检测在敷设前，必须进行地质勘测、地下管线检测和环境因素评估。
这些工作有助于了解地下情况，避免因地质条件和管线冲突导致敷设困难或事故发生。
3. 材料准备选择符合规范要求的电缆材料，包括导体、绝缘层和护套等。
将材料进行检查和质量验证，确保其符合规范的要求，并有防潮、防腐等性能。
二、敷设过程中的技术要求1. 施工现场管理施工现场应设置明显的警示标志，限制非工作人员进入。
施工现场应保持清洁、整齐，并按照规划进行标识，避免出现混乱。
2. 挖槽和铺设电缆挖槽应按照设计要求进行，并保证槽底平直、宽度与深度合理。
电缆应整齐摆放，避免交叉和弯曲。
电缆的张力应适度，不得超过规定的范围。
3. 弯曲半径和接头处理电缆弯曲半径应符合规范要求，避免超过允许范围。
接头处理应在符合规格和操作要求的条件下进行，确保接头的质量可靠。
4. 导体焊接和绝缘处理导体的焊接应严格按照规范进行，确保接触面充分焊接并防止冷焊。
绝缘层应整齐、完整，符合规范的绝缘厚度要求。
三、监测与维护1. 施工完成后的电缆测试完成敷设后，对电缆进行电器测试，检查电阻、绝缘电阻和局部放电等指标是否符合要求。
测试结果必须记录并妥善保存。
2. 电缆的保护和维护为了确保电缆的长期稳定运行，应采取适当的保护和维护措施。
对于埋地敷设的电缆，应设置防水、防护层和防腐层，以防止湿气、腐蚀等因素对电缆造成损害。
3. 定期巡检与维护定期对电缆进行巡检和维护，检查电缆的绝缘状况、接头连接是否松动、外部环境是否存在损害等。
电力电缆规范
电力电缆规范电力电缆规范是指对电力电缆设计、安装、检测、维护等各个环节都有明确规定和要求，以确保电力电缆的安全运行和可靠供电。
下面是一份1000字的电力电缆规范。
一、设计规范1. 电力电缆的设计应符合国家电力设备运行安全规程和相关标准的要求。
2. 电力电缆的额定电压和额定频率应根据用电负荷和供电要求确定，设计时应考虑负荷变化和系统容量的增长，保证供电的安全可靠性。
3. 电力电缆的截面积应根据负荷电流、敷设条件和距离等要素综合考虑，合理选取。
4. 电力电缆的敷设路径应优先选择地下敷设，避免与建筑物、桥梁、道路等人工结构物发生碰撞和摩擦。
5. 电力电缆的敷设应避开高温、潮湿、腐蚀等环境，保证电缆的使用寿命。
二、材料要求1. 电力电缆的导体应选用纯铜或铝材质，符合国家标准和相关要求。
2. 电力电缆绝缘层应选用具有良好电绝缘性能和耐高温、耐磨损的材料，如交联聚乙烯等。
3. 电力电缆的护套应选用耐腐蚀、耐压、耐磨损的材料，如聚氯乙烯等。
三、安装规范1. 电力电缆的安装工作应由具备相关电力设备安装资质的单位进行，并按照施工图纸和相关要求进行安装。
2. 电力电缆的敷设应保持直线、平整，不得有大角度弯曲，且应保持与其他设备和管线的安全距离。
3. 电力电缆的端子应连接牢固、接触良好，并使用绝缘保护材料对接头进行绝缘保护。
4. 电力电缆的引出线应采用下垂型引出，确保电缆的重力受力均匀。
5. 电力电缆的安装应进行必要的试验和检测，确保电缆的质量合格和安全使用。
四、检测规范1. 电力电缆的敷设完毕后，应进行验收测试，包括绝缘电阻测试、局部放电测试和电阻测试等。
2. 电力电缆的敷设和接地系统应进行间歇性测试，以检测电缆的地线连接是否良好。
3. 电力电缆的定期检测应按照相关标准和要求进行，包括绝缘电阻测试、接地电阻测试和局部放电测试等。
五、维护规范1. 电力电缆的维护工作应按照操作规程进行，定期检查电缆的外观和接地系统，发现问题及时处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UDC中华人民共和国国家标准PGB 50217－2007电力工程电缆设计规范Code for design of cables of electric engineering2007—10—23发布 2008—04—01实施中 华 人 民 共 和 国 建 设 部中华人民共和国国家质量监督检验检疫总局联合发布本规范是根据建设部《关于印发“二00一～二00二年度工程建设国家标准制定、修订计划”的通知》（建标〔2002〕85号）的要求，由中国电力工程顾问集团西南电力设计院会同有关单位对《电力工程电缆设计规范》GB20217-1994修订而成的。
本规范修订的主要技术内容包括：1.增加了中、高压电缆芯数选择要求；2.增加了电缆绝缘类型选择要求，取消了粘性浸渍纸绝缘电缆的相关内容；3.增加了主芯截面400mm2＜S≤800mm2和S＞800mm2的保护地线允许最小截面选择要求；4.增加了大电流负荷的供电回路由多根电缆并联时对电缆截面、材质等要求；5.增加了电缆终端一般性选择要求；6.增加了直接对电缆实施金属层开断并作绝缘处理内容；7.增加了交流系统三芯电缆的金属层接地要求；8.增加了城市电缆系统的电缆与管道相互间允许距离相关规定；9.增加了架空桥架检修通道设置要求；10.增加了电缆遂道安全孔设置间距要求；11.增加了附录B和附录F。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，由中国电力企业联合会标准化中心负责具体管理，由中国电力工程顾问集团西南电力设计院负责具体技术内容的解释。
本规范在执行过程中，请各单位结合工程实践，认真总结经验，注意积累资料，随时将意见和建议反馈给中国电力工程顾问集团西南电力设计院（地址：四川省成都市东风路18号，邮编：610021），以便今后修改时参考。
：单位、单位本规范主编单位、参编单位和主要起草人：AB1 总则 (4)2 术语 (4)3 电缆型式与截面选择 (4)3.1 电缆导体材质 (4)3.2 电力电缆芯数 (5)3.3 电缆绝缘水平 (5)3.4 电缆绝缘类型 (5)3.5 电缆护层类型 (6)3.6 控制电缆及其金属屏蔽 (7)3.7 电力电缆导体截面 (8)4 电缆附件的选择与配置 (10)4.1 一般规定 (10)4.2 自容式充油电缆的供油系统 (12)5 电缆敷设 (13)5.1 一般规定 (13)5.2敷设方式选择 (15)5.3地下直埋敷设 (16)5.4保护管敷设 (17)5.5电缆构筑物敷设 (17)5.6其他公用设施中敷设 (19)5.7水下敷设 (19)6电缆的支持与固定 (20)6.1 一般规定 (20)6.2 电缆支架和桥架 (21)7 电缆防火与阻止延燃 (22)附录A 常用电力电缆导体的最高允许温度 (24)附录B10kV及以下电力电缆经济电流截面选用方法 (24)附录C 10kV及以下常用电力电缆允许100％持续载流量 (25)附录D敷设条件不同时电缆允许持续载流量的校正系数 (29)附录E按短路热稳定条件计算电缆导体允许最小截面的方法 (31)附录F交流系统单芯电缆金属层正常感应电势算式 (32)附录G 35kV及以下电缆敷设度量时的附加长度 (33)附录H电缆穿管敷设时容许最大管长的计算方法 (33)本规范用词说明 (35)1 总则1.0.1为使电力工程电缆设计做到技术先进、经济合理、安全适用、便于施工和维护，制定本规范。
1.0.2 本规范适用于新建、扩建的电力工程中500kV及以下电力电缆和控制电缆的选择与敷设设计。
1.0.3电力工程的电缆设计，除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语2.0.1耐火性fire resistance在规定试验条件下，试样在火焰中被燃烧而在一定时间内仍能保持正常运行的性能。
2.0.2耐火电缆fire resistant cable 具有耐火性的电缆。
2.0.3阻燃性flame retardancy在规定试验条件下，试样被燃烧，在撤去试验火源后，火焰的蔓延仅在限定范围内，且残焰或残灼在限定时间内能自行熄灭的特性。
2.0.4阻燃电缆flame retardant cable 具有阻燃性的电缆。
2.0.5干式交联dry－type cross－linked使交联聚乙烯绝缘材料的制造能显著减少水分含量的交联工艺。
2.0.6水树water tree交联聚乙烯电缆运行中绝缘层发生树枝状微细裂纹现象的略称。
2.0.7金属塑料复合阻水层metallic－plastic composite water barrier由铝或铅箔等薄金属层夹于塑料层中特制的复合带沿电缆纵向包围构成的阻水层。
2.0.8热阻thermal resistance计算电缆载流量采取热网分析法，以一维散热过程的热欧姆法则所定义的物理量。
2.0.9回流线auxiliaty ground wire配置平行于高压单芯电缆线路、以两端接地使感应电流形成回路的导线。
2.0.10直埋敷设direct burying电缆敷设入地下壕沟中沿沟底铺有垫层和电缆上铺有覆盖层、且加设保护板再埋齐地坪的敷设方式。
2.0.11浅槽channel容纳电缆数量较少未含支架的有盖槽式构筑物。
2.0.12工作井manhole专用于安置电缆接头等附件或供牵拉电缆作业所需的有盖坑式电缆构筑物。
2.0.13电缆构筑物cable buildings专供敷设电缆或安置附件的电缆沟、浅槽、排管、隧道、夹层、竖（斜）井和工作井等构筑物。
2.0.14挠性固定slip fixing使电缆随热胀冷缩可沿固定处轴向角度变化或稍有横移的固定方式。
2.0.15刚性固定rigid fixing使电缆不随热胀冷缩发生位移的夹紧固定方式。
2.0.16电缆的蛇形敷设snaking of cable按定量参数要求减少电缆轴向热应力或有助自由伸缩量增大而使电缆呈蛇形的敷设方式。
3 电缆型式与截面选择3.1 电缆导体材质3.1.1控制电缆应采用铜导体。
3.1.2 用于下列情况的电力电缆，应选用铜导体：1 电机励磁、重要电源、移动式电气设备等需保持连接具有高可靠性的回路。
2 振动剧烈、有爆炸危险或对铝有腐蚀等严酷的工作环境。
3 耐火电缆。
4 紧靠高温设备布置。
5 安全性要求高的公共设施。
6 工作电流较大，需增多电缆根数时。
3.1.3除限于产品仅有铜导体和第3.1.1、3.1.2条确定应选用铜导体的情况外，电缆导体材质可选用铜或铝导体。
3.2 电力电缆芯数3.2.1 1kV及以下电源中性点直接接地时，三相回路的电缆芯数选择，应符合下列规定：1 保护线与受电设备的外露可导电部位连接接地时，应符合下列规定：1）保护线与中性线合用同一导体时，应选用四芯电缆。
2）保护线与中性线各自独立时，宜选用五芯电缆；当满足本规范第5.1.16条的规定时，也可采用四芯电缆与另外的保护线导体组成。
2受电设备外露可导电部位的接地与电源系统接地各自独立时，应选用四芯电缆。
3.2.2 1kV及以下电源中性点直接接地时，单相回路的电缆芯数的选择，应符合下列规定：1 保护线与受电设备的外露可导电部位连接接地时，应符合下列规定：1）保护线与中性线合用同一导体时，应选用两芯电缆。
2）保护线与中性线各自独立时，宜选用三芯电缆；在满足本规范第5.1.16条规定的规定时，也可采用两芯电缆与另外的保护线导体组成。
2 受电设备外露可导电部位的接地与电源系统接地各自独立时，应选用两芯电缆。
3.2.3 3～35kV三相供电回路的电缆芯数的选择，应符合下列规定：1 工作电流较大的回路或电缆敷设于水下时，每回可选用3根单芯电缆。
2 除上述情况下，应选用三芯电缆；三芯电缆可选用普通统包型，也可选用3根单芯电缆绞合构造型。
3.2.4 110kV三相供电回路，除敷设于湖、海水下等场所且电缆截面不大时可选用三芯型外，每回可选用3根单芯电缆。
110kV以上三相供电回路，每回应选用3根单芯电缆。
3.2.5电气化铁路等高压交流单相供电回路，应选用两芯电缆或每回选用2根单芯电缆。
3.2.6直流供电回路的电缆芯数的选择，应符合下列规定：1 低压直流供电回路，宜选用两芯电缆；也可选用单芯电缆。
2 高压直流输电系统，宜选用单芯电缆；在湖、海等水下敷设时，也可选用同轴型两芯电缆。
3.3 电缆绝缘水平3.3.1交流系统中电力电缆导体的相间额定电压，不得低于使用回路的工作线电压。
3.3.2交流系统中电力电缆导体与绝缘屏蔽或金属层之间额定电压的选择，应符合下列规定：1中性点直接接地或经低电阻接地的系统，接地保护动作不超过1min切除故障时，不应低于100%的使用回路工作相电压。
2 除上述供电系统外，其他系统不宜低于133%的使用回路工作相电压；在单相接地故障可能持续8h以上，或发电机回路等安全性要求较高的情况，宜采用173%的使用回路工作相电压。
3.3.3交流系统中电缆的耐压水平，应满足系统绝缘配合要求。
3.3.4直流输电电缆绝缘水平，应具有能随极性反向、直流与冲击叠加等的耐压考核；使用的交联聚乙烯电缆应具有抑制空间电荷积聚及其形成局部高场强等适应直流电场运行的特性。
3.3.5控制电缆额定电压的选择，不应低于该回路工作电压，并应符合下列规定：1 沿高压电缆并行敷设的控制电缆（导引电缆），应选用相适合的额定电压。
2 220kV及以上高压配电装置敷设的控制电缆，应选用450/750V。
3 除上述情况外，控制电缆宜选用450/750V；外部电气干扰影响很小时，可选用较低的额定电压。
3.4 电缆绝缘类型3.4.1电缆绝缘类型的选择，应符合下列规定：1 在使用电压、工作电流及其特征和环境条件下，电缆绝缘特性不应小于常规预期使用寿命。
2 应根据运行可靠性、施工和维护的简便性以及允许最高工作温度与造价的综合经济性等因素选择。
3 应符合防火场所的要求，并应利于安全。
4 明确需要与环境保护协调时，应选用符合环保的电缆绝缘类型。
3.4.2常用电缆的绝缘类型的选择，应符合下列规定：1 中、低压电缆绝缘类型选择应符合本规范第3.4.3～3.4.7条的规定外，低压电缆宜选用聚氯乙烯或交联聚乙烯型挤塑绝缘类型，中压电缆宜选用交联聚乙烯绝缘类型。
明确需要与环境保护协调时，不得选用聚氯乙烯绝缘电缆。
2 高压交流系统中电缆线路，宜选用交联聚乙烯绝缘类型。
在有较多的运行经验地区，可选用自容式充油电缆。
3 高压直流输电电缆，可选用不滴流浸渍纸绝缘、自容式充油类型。
在需要提高输电能力时，宜选用以半合成纸材料构造的型式。
直流输电系统不宜选用普通交联聚乙烯型电缆。
3.4.3移动式电气设备等经常弯移或有较高柔软性要求的回路，应使用橡皮绝缘等电缆。
