快开门压力容器检验技术分析
快开门式压力容器安全联锁装置可靠性分析

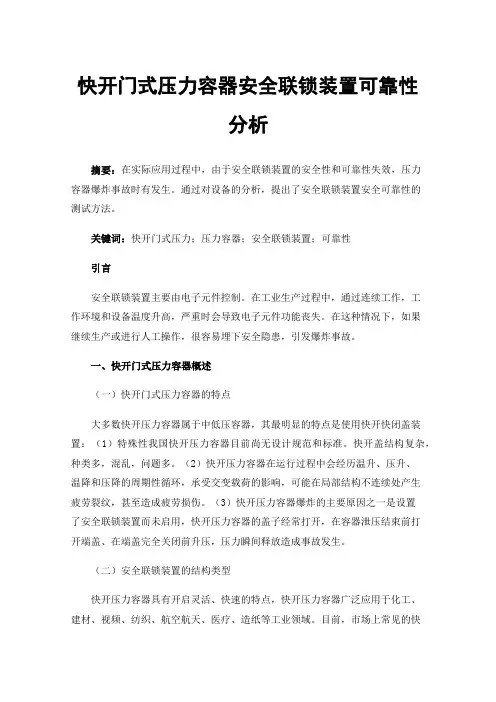

快开门式压力容器安全联锁装置可靠性分析摘要：在实际应用过程中，由于安全联锁装置的安全性和可靠性失效，压力容器爆炸事故时有发生。
通过对设备的分析，提出了安全联锁装置安全可靠性的测试方法。
关键词：快开门式压力；压力容器；安全联锁装置；可靠性引言安全联锁装置主要由电子元件控制。
在工业生产过程中，通过连续工作，工作环境和设备温度升高，严重时会导致电子元件功能丧失。
在这种情况下，如果继续生产或进行人工操作，很容易埋下安全隐患，引发爆炸事故。
一、快开门式压力容器概述（一）快开门式压力容器的特点大多数快开压力容器属于中低压容器，其最明显的特点是使用快开快闭盖装置：（1）特殊性我国快开压力容器目前尚无设计规范和标准。
快开盖结构复杂，种类多，混乱，问题多。
（2）快开压力容器在运行过程中会经历温升、压升、温降和压降的周期性循环，承受交变载荷的影响，可能在局部结构不连续处产生疲劳裂纹，甚至造成疲劳损伤。
（3）快开压力容器爆炸的主要原因之一是设置了安全联锁装置而未启用，快开压力容器的盖子经常打开，在容器泄压结束前打开端盖、在端盖完全关闭前升压，压力瞬间释放造成事故发生。
（二）安全联锁装置的结构类型快开压力容器具有开启灵活、快速的特点，快开压力容器广泛应用于化工、建材、视频、纺织、航空航天、医疗、造纸等工业领域。
目前，市场上常见的快开压力容器主要有以下几类：①卡箍连接结构。
夹具的内表面上有两个锥面，分别与顶盖的锥面和气缸的端法兰接触，以承受顶盖传递的轴向力。
通过逐个拧紧和松开连接螺栓实现容器的开关，但容器启闭时间较长，难以满足快速开启的要求，主要用于染色机等；②齿啮合快开装置的顶盖法兰和端部法兰在圆周方向上加工均匀分布的齿。
通过将顶盖法兰旋转一定角度，可以实现顶盖法兰齿与端部法兰齿的啮合和错开，从而达到快速打开和关闭盖子的目的，广泛应用于大型蒸压釜中；③本实用新型的按压式快开装置的按压结构主要是利用活动连接螺栓、旋转手柄、手轮、凸轮等对门套的快速拧紧或松开来达到快开的目的。
快开门式压力容器安全联锁装置检查
确定整改措施的实施时间、责任人和监督人
定期对整改措施和计划进行跟踪和评估，确保整改效果达到预期
检查后的维护和保养
定期对安全联锁装置进行维护和保养
2
1
定期检查安全联锁装置的完整性和可靠性
定期对安全联锁装置进行测试和校准，确保其准确度和灵敏度
定期清洁安全联锁装置，保持其清洁和干燥
3
2
1
4
5
6
建立安全联锁装置的检查和维护记录
01
定期检查：按照规定周期对安全联锁装置进行检查
02
记录检查结果：详细记录每次检查的结果，包括检查时间、检查人员、检查项目等
03
维护保养：根据检查结果对安全联锁装置进行维护和保养
04
更新记录：每次维护保养后，及时更新检查和维护记录，确保记录的准确性和完整性
检查安全联锁装置的维护记录，了解其使用情况和维护情况
检查安全联锁装置的电气线路和机械部件
检查电气线路是否完好无损，无破损、断裂等情况
检查机械部件是否完好无损，无磨损、变形等情况
检查电气线路和机械部件的配合是否正常，无卡滞、干涉等情况
检查电气线路连接是否正确，无松动、脱落等情况
检查机械部件连接是否正确，无松动、脱落等情况
确保容器处于停机状态
01
关闭容器的所有阀门和开关
02
断开容器的电源和控制系统
03
确认容器内没有压力和温度变化
04
确保容器周围环境安全，无易燃易爆物品
检查项目
检查安全联锁装置的完整性和可靠性
检查安全联锁装置的部件是否齐全，有无缺失或损坏
检查安全联锁装置的连接是否牢固，有无松动或脱落
浅谈快开门式压力容器及其检验
浅谈快开门式压⼒容器及其检验2019-10-07快开门式压⼒容器，是指进出容器通道的端盖或者封头和主体间带有相互嵌套的快速密封锁紧装置的容器。
快开门压⼒容器由于开关时间短，装卸⽅便，在频繁间隙式⽣产的⾏业应⽤⼴泛，被⼴泛应⽤于化⼯、轻⼯、纺织、建材和医药卫⽣等⾏业。
常见的有化学⼯业中的橡胶制品硫化罐、纺织⼯业中的染⾊机和蒸煮锅、建材⼯业中⽤于硅酸盐制品的蒸压釜和⽊材防腐罐以及医药卫⽣⾏业中⼤量使⽤的消毒柜等，但由于各⾏业⼈员素质不均、⼯艺⽤途不同、开关次数频繁容易造成事故。
1、快开门式压⼒容器的主要特点在实际操作中，快开门式压⼒容器端盖与筒体可以经常性打开，⼈⼯操作较多；筒体法兰与筒体的连接以及端盖法兰与封头连接采⽤不好的⾓接甚⾄搭接结构；釜齿采⽤焊接⽅法制作；端盖和端部法兰材质含碳量过⾼等等。
随着操作过程中升温升压、降温降压的周期性循环，快开门式压⼒容器承受着交变载荷作⽤，有可能在局部结构不连续处产⽣疲劳裂纹，甚⾄造成疲劳破坏。
为防⽌疲劳破坏，应尽量减少局部结构的不连续，采⽤全熔透的焊接接头，并使局部结构不连续处圆滑过渡。
快开门式压⼒容器开关盖频繁运转，在容器卸压未尽前打开端盖，以及端盖未完全闭合就升压，是快开端盖式容器爆炸的主要原因之⼀。
因此要求容器本⾝具备防⽌误操作导致事故发⽣的能⼒，必须设置能控制端盖开闭动作的安全联锁装置，使之在端盖完全闭合之前，容器内不能升压；在容器内压⼒完全泄放之前，锁紧装置不能松开。
2、快速开关盖装置的结构快开门式压⼒容器的快速开关盖主要分为卡箍式、压紧式、剖分环式、和移动式等。
2.1卡箍式卡箍内⾯有两个锥⾯分别与顶盖和筒体端部法兰的锥⾯相接触，承担由顶盖传递过来的轴向⼒。
通过逐个拧紧和松开连接螺栓实现容器的开关。
容器启闭时间仍较长，难以达到快开的要求。
1―法兰 2―下法兰 3―托板 4―螺母5―卡环 6―丝杆 7―⼿柄2.2中、低压齿啮式齿啮式快速开关盖装置在⼤型蒸压釜中⼴泛应⽤。

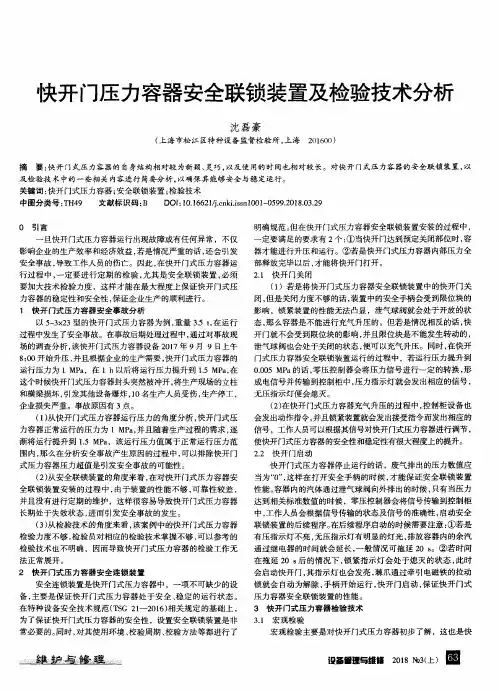

快开门压力容器安全联锁装置及检验技术分析
（１）从快开门式压力容器运行压力 的角度分析 ，快开门式压 力容 器正常运行 的压力 为 １ ＭＰａ，并且随着生产过程 的需求 ，逐 渐将 运行提升到 １．５ ＭＰａ，该运行压力值属 于正 常运行压 力范 围内 ，那么在分析安全事故产生原因的过 程中 ，可以排除快开门 式压力容器压力超值是 引发安全事故 的可能性 。
（２）从安全联锁装置的角度来看 ，在对快开门式压力容器安 全联 锁装 置安装的过程 中 ，由于期 的维护 ，这样很容易导致快开门式 压力 容器 长期处 于失效状态 ，进而引发安全事故 的发生 。
（３）从检验技术的角度来看 ，该案例中的快开门式压力容器 检验力度不够 ，检验员对相应的检验技术 掌握不够 ，可以参考的 检验技术也不 明确 ，因而导致快开 门式压力容器的检验工作无 法 正 常 展 开 。 ２ 快开 门式压力容器安全连锁装置
宏观检验 主要是对快开门式压力容器初步 了解 ，这也是快
… 丝 塑 量 盟 蔓塾凌一
ｉｇｉｆＨＥｉ！ｌｔＭ ２ｏ１８№３（上）困
物联 网在 ４Ｇ移 动基站维护 中的应用研 究
快 开 门压 力容 器 安全联锁装 置及检 验技术分析
快开门式压力容器定期检验的检验要点分析与处理
快开门式压力容器定期检验的检验要点分析与处理摘要：快开门式压力容器是一种在工厂中应用比较广泛的压力容器，由于它具有结构简单、操作方便、检修周期长、可实现连续作业等优点，因此在石油化工行业得到了广泛的应用。
但由于快开门式压力容器存在着制造、使用和管理上的诸多问题，其安全运行状况不容乐观，所以对其定期检验工作的要求也越来越高。
本文结合国家质检总局2005年第74号公告《特种设备检验检测机构核准规则》（以下简称“《规则》”），从检验方案制定、检验项目确定、检验方法选择等方面对快开门式压力容器定期检验工作中应注意的问题进行了分析，并对检验工作中发现的问题提出了相应的处理意见。
关键词：快开门式压力容器；定期检验；检验要点Abstract: Quick opening pressure vessel is a type of pressure vessel widely used in factories. Due to its advantages such as simple structure, convenient operation, long maintenance cycle, and theability to achieve continuous operation, it has been widely used in the petrochemical industry. However, due to the many manufacturing, usage, and management issues of quick opening pressure vessels, their safe operation status is not optimistic, so the requirements for their regular inspection work are also increasing. This article combines the Announcement No. 74 of the General Administration of Quality Supervision, Inspection and Quarantine of the People's Republic of China in 2005 on the Approval Rules for Special Equipment Inspection and Testing Institutions (hereinafter referred to as the "Rules") to analyze the issues that should be paid attention to in the regular inspection work of quick opening pressure vessels from the aspects offormulating inspection plans, determining inspection items, selecting inspection methods, etc., and proposes corresponding handling suggestions for the problems found in the inspection work.Keywords: Quick opening pressure vessel; Regular inspection; Inspection points快开门式的压力容器主要是指在进出容器的封头或者端盖与主体之间，具有相互嵌套并能迅速密封锁紧的一种压力容器。
卡箍式快开门压力容器的有限元接触分析
浅谈快开门式压力容器安全联锁装置常见问题及检验
OJ■妾舍庇2021年第2期______________________________设备与安全浅谈快开门式压力容器安全联锁装置常见问题及检验赵浩然大庆油田特种设备检验中心黑龙江大庆163000摘要；快开门式压力容器具有开关端盖时间短、操作方便等特点，广泛应用于化工领域。
在压力容器卸压未尽前打开端盖，以及端盖未完全闭合就升压的情况下，极易造成安全事故。
针对快开门式压力容器安全联锁装置的安全问题，介绍快开门式压力容器安全联锁装置的分类、特点及基本要求，对快开门式压力容器安全联锁装置常见问题及失效原因进行分析，并在安全联锁装置的使用维护管理方面提出对策和建议。
关键词：压力容器；快开门；安全联锁装置；检验快开门式压力容器安全联锁装置(以下简称安全联锁装置)是指当快开门达到预定关闭部位方能升压运行，以及当压力容器内部压力完全释放方能打开快开门的一种功能系统装置。
安全联锁装置通过设计等手段使设备本身具有安全性，即使系统在发生故障或操作者误操作、误判断的情况下也不会造成事故，安全联锁装置对保障设备和人员的安全具有非常重要的意义。
快开门式压力容器是指进出容器通道的端盖或者封头和主体间带有相互嵌套的快速密封锁紧装置的压力容器，广泛应用于化工、建材、航天、纺织等行业。
由于其使用广泛、结构多样、型式不同、开关频繁，使用中一旦操作不当，即端盖未完全关闭就升压或容器中的压力没有完全释放就开启端盖，极易造成伤亡事故。
据公布的资料统计，快开门式压力容器发生的事故占整个压力容器事故总量的30%左右，而其中90%以上的快开门式压力容器事故均发生在开关端盖的过程中。
1安全联锁装置的介绍1.1安全联锁装置的分类按照引起安全联锁装置动作的动力来源分为机械式安全联锁装置、电动式安全联锁装置和组合式安全联锁装置3种。
1.1.1机械式安全联锁装置机械式安全联锁装置是依靠容器内的压力实现联锁动作的，具有整体灵活可靠、成本低、整体寿命长和结构简单等优点。
快开门式压力容器安全联锁装置检验
快开门式压力容器安全联锁装置检验摘要：随着《固定式压力容器安全技术监察规程》（ＴＳＧ２１２０１６）的执行和集快开门压力容器的研发、制造及技术服务于一体的专业化生产企业的迅速发展，快开门式压力容器安全联锁装置的功能发生重大的变化，我国快开门式压力容器得到了更为广泛的应用。
同时也意味着在实际的使用过程对快开门式压力容器的安全使用管理以及全面检验提出了更高的要求，通过检验判定快开门安全联锁装置安全性和可靠性，能有效的预防和减少因快开门式压力容器安全联锁装置失效而可能引起的事故隐患，保证企业安全生产。
关键词：快开门式压力容器；安全联锁装置1快开门式压力容器概述1.1快开门式压力容器的特点快开门式压力容器大多属于中、低压容器，其最明显的特征就是采用快速开关盖装置。
（1）特殊性我国的快开门式压力容器至今没有设计规范标准，快开端盖套用国外结构，型式多且乱，问题较多。
（2）承受交变载荷随着操作过程中升温升压、降温降压的周期性循环，快开门式压力容器承受着交变载荷的作用，有可能在局部结构不连续处产生疲劳裂纹，甚至造成疲劳破坏。
（3）设置安全联锁装置快开门式压力容器开关盖频繁，在容器泄压未尽前打开端盖以及端盖未完全闭合就升压，是快开门式压力容器爆炸的主要原因之一。
因此必须做到快开门达到预定关闭部位方可升压运行及压力容器内部压力完全释放，安全联锁脱开后方可打开快开门。
1.2安全联锁装置的结构类型快开门式压力容器具有开启灵活、快速的特点，快开门式压力容器广泛的应用于化工、建材、视频、纺织、航天、医疗、造纸的工业领域。
目前，市场上比较常见的快开门式压力容器主要有以下几类：（1）卡箍连接结构卡箍内面有两个锥面分别与顶盖和筒体端部法兰的锥面相接触，承担由顶盖传递过来的轴向力。
通过逐个拧紧和松开连接螺栓实现容器的开关，但容器启闭时间较长，难以达到快开的要求，主要用于染色机等；（2）齿啮式快开装置顶盖法兰和端部法兰在圆周方向加工出均布的齿，通过将顶盖法兰旋转某一角度，可实现顶盖法兰齿和端部法兰齿之间的啮合和错开，从而达到快速开关盖的目的，在大型蒸压釜得到广泛应用；（3）压紧式快开装置压紧式结构主要是利用活节螺栓、旋柄、手轮、凸轮等快速拧紧或松开门盖来达到快开的目的，一般采用强制式密封结构，即通过活节螺栓、旋柄的拧紧或凸轮的压紧来达到预密封，主要应用于灭菌器；（4）剖分环式快开装置剖分式快开结构的特点是由剖分环承受内压产生的轴向力，采用全自动紧式密封结构，通过张开和收拢剖分环实现快开，该结构可用于压力很高的场合。
