沥青红外光谱检测应用
沥青红外光谱检测应用
沥青是一种常见的道路铺设材料，红外光谱技术在沥青领域有着广泛的应用。
通过红外光谱分析，可以对沥青样品进行表征、质量控制和化学成分分析等方面的检测应用。
以下是一些沥青红外光谱检测的应用：
1. 成分分析
红外光谱可用于确定沥青中不同化学成分的含量，如沥青中的沥青质、溶剂质、胶质和无机物等。
这对于确定沥青的组成、质量和性能具有重要意义。
2. 质量控制
沥青产品需要符合特定的标准和规范，红外光谱可用于监测沥青样品的质量，并确保其符合行业标准。
这种分析方法可以快速检测样品中是否存在不合格的成分或掺杂物。
3. 结构表征
红外光谱也可用于了解沥青的分子结构、官能团和化学键的情况。
通过观察吸收峰和波谱图，可以推断沥青的化学组成和分子结构特征，这有助于研究其性能和行为。
4. 老化特性研究
沥青在长期使用过程中会暴露于各种环境条件下，红外光谱可用于研究沥青的老化特性。
通过比较新鲜样品和老化样品的红外光谱，可以了解沥青在不同环境下的变化及其对性能的影响。
5. 质量保证与研发
在沥青生产过程中，红外光谱可以作为一种快速而有效的分析工具，用于质量保证和研发。
它能够提供有关生产批次之间差异、新配方的效果和改进的信息。
红外光谱作为一种非常有用的分析技术，对于沥青材料的研究、生产和质量控制都具有重要意义。
它能够提供关于化学成分、结构特性和性能变化等方面的宝贵信息，有助于优化生产工艺和改进产品质量。
沥青红外光谱仪波数
沥青红外光谱仪波数
沥青红外光谱仪波数
沥青是一种重要的道路材料，其物理性质和化学组成对道路的性能有
着至关重要的影响。
为了分析沥青的成分和结构，采用了一种叫做红
外光谱分析的方法。
而沥青红外光谱仪波数则是这种方法中的一个重
要指标。
红外光谱仪是试验室中常用的分析仪器，主要用于分析物质的结构和
成分。
可见光谱的波段不足以覆盖分子转动和振动的范围，而红外光
谱则可以检测到这些分子振动和转动的信号，因此红外光谱仪被广泛
应用于沥青成分和结构分析。
沥青红外光谱仪波数又叫做红外吸收峰，是指沥青吸收红外光谱时能
量转移所引起的振动能量。
不同成分的沥青在红外光谱上会有不同的
吸收峰，因此可以根据吸收峰的位置和强度来判断沥青的成分和结构。
以下是沥青红外光谱仪波数的一些常见指标：
1. 饱和烃：2900-2850 cm^-1
2. 烯烃：3080-3020 cm^-1
3. 芳香族化合物：3050-3000 cm^-1
4. 羧基：1720-1680 cm^-1
5. 羟基：3650-3200 cm^-1
6. 硫醇基：2550-2350 cm^-1
7. 硫化物：730-540 cm^-1
通过沥青红外光谱仪波数的分析，可以确定沥青的成分和结构，并进一步了解其在路面性能方面的表现。
同时，这些波数也可以帮助道路材料工程师做出更准确的优化设计，以提高道路的耐久性和平稳性。
无人机载红外探测系统应用于沥青混凝土路面施工温度均匀性控制
“无人机载红外探测系统”应用于沥青混凝土路面施工温度均匀性控制
近日，广东省交通集团在建的紫惠高速沥青路面摊铺现场，一名工程师操控着无人机，并向施工人员发出指令。
这是紫惠高速引进的“无人机载红外探测系统”，能够应用于沥青混凝土路面施工温度均匀性控制。
传统沥青混凝土摊铺施工多采用插入式温度计测温，作业时工作人员须在温度高达160℃的作业面上，来回抽检跟踪各道工序中的沥青混合料温度；或通过手持红外成像仪，逐处拍摄照片进行检测，存在测温点数量有限、代表性不够、反馈不及时等不足。
紫惠高速使用的“无人机载红外探测系统”，可精准地监视并计算沥青混凝土摊铺路面的温度数据，并实时转换成红外图像和热像视频，通过不同颜色的渐变组合，直观呈现沥青混凝土摊铺温度。
“无人机载红外探测系统”的使用，实现了沥青摊铺温度监控从“点”到“面”、乃至“动态立体”的突破。
“根据‘无人机载红外探测系统’探测图像实时显示，如温度偏差较大时，我们会第一时间进行复测，分析温度不达标原因，有针对性调整现场摊铺及碾压方案，或采取局部换填等措施，有效延长沥青路面的使用寿命。
”紫惠高速总工程师吴玉财说。
该系统还内置了GPS接收器，可以自动上传检测的温度和里程位置，无需进行人工记录。
同时可以结合温度场分布特性，现场评价沥青混凝土路面的渗水系数分布和施工均匀性，对路面成品进行后评价，提升了施工质量。
-全文完-。
基于红外光谱对沥青的研究
基于红外光谱对沥青的研究发表时间：2019-09-21T23:21:20.093Z 来源：《基层建设》2019年第19期作者：高宾[导读] 摘要：近年来，随着公路工程的迅速发展，沥青供应市场也愈发的混杂，需要对沥青质量沥青进行进一步地质量控制。
山东建筑大学 250101摘要：近年来，随着公路工程的迅速发展，沥青供应市场也愈发的混杂，需要对沥青质量沥青进行进一步地质量控制。
对于基质沥青，文章通过建立基质沥青的谱图库根据相似度的大小来准确地严格控制基质沥青的品牌，建立基质沥青的老化模型实现了对基质沥青老化程度的辨别。
对于改性沥青建立了标准曲线实现了对改性剂掺量的真实检测。
文章基于红外试验对沥青在微观上实现了严格控制。
关键词：基质沥青；改性沥青；相似度；标准曲线；质量控制目前，沥青供应市场混乱，进入山东省沥青市场的厂家（品牌）较多，炼制沥青油源多样，沥青代理商众多，存在鱼目混珠、以次充好（以B级沥青代替A级沥青、对达不到规范要求的沥青进行弱改性后作为基质沥青使用、以国内沥青充当进口沥青使用、运输过程随意调换沥青品牌和混兑）等诸多问题，给公路建设的质量和安全带来了诸多隐患[1]。
造成公路沥青路面早期损害的同时，增加了后期养护费用。
因此，控制好沥青质量具有重要意义。
传统试验依赖试验人员的专业水平和仪器设备的准确性，耗时较长，稳定性较差[3]。
如今，道路工作者发现无论是基质沥青还是SBS 改性沥青三大指标都满足规范要求，但是越来越接近规范控制下限，沥青在日后的抗老化性能中表现较差，短时间内即出现老化、开裂、坑槽、车辙等病害，严重影响了行车的安全性和舒适性。
不同物质对红外辐射吸收频率不同，形成的谱带位置也不同，因此，不同的官能团，都具有特征红外吸收峰，称为指纹区[4]。
通过对比所测未知沥青样品的谱图和品牌沥青样品吸收峰的重合度，判定沥青是否有异常。
鉴于此，本课题开展基于红外光谱法的沥青质量控制方法，对沥青质量控制提出迅速、有效的试验手段，以建立一套系统完整的沥青质量快速控制方法和体系，提高我省公路路面施工质量，延长路面使用寿命。

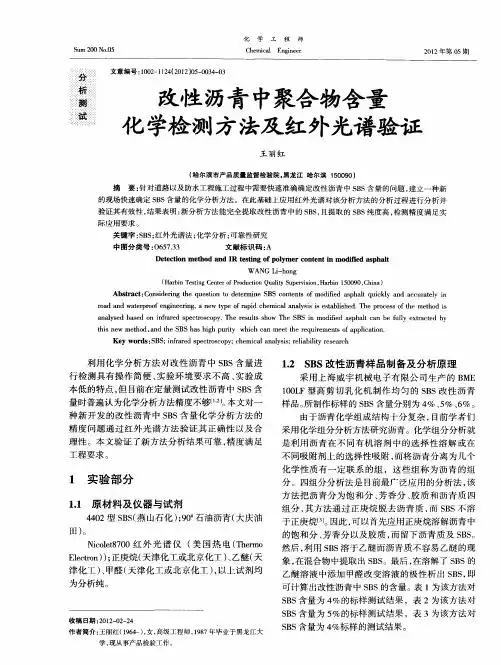

改性沥青中聚合物含量化学检测方法及红外光谱验证
１２ Ｓ Ｓ改性沥青样品制备及分析原理 ． Ｂ
采 用上 海 威 宇 机 械 电子 有 限公 司生 产 的 Ｂ ＭＥ ＩＯ Ｆ型 高 剪 切 乳 化 机 制 作 均 匀 的 Ｓ Ｓ改 性 沥 青 ＯＬ Ｂ
样 品。 制作标 样 的 Ｓ Ｓ含量 分别 为 ４ 、％ 、％ 。 所 Ｂ ％ ５ ６
ｔ ｉ ｅ ｔ ｏ ， ｎ ｈ Ｂ ａ ｉ ｈ ｐ ｒ ｙ ｈ ｓｎ ｗ ｍｅｈ ｄ ａ ｄ ｔ ｅ Ｓ Ｓ ｈ ｓｈ ｇ ｕ ｉ ｗｈ ｃ ａ ｅ ｅ ｒｑ ｉｅ ｎ ｓｏ ｐ ｌ ａｉ ｎ ｔ ｉ ｈ ｃ ｎ ｍｅ ｔｔ ｅ ｕ ｒ ｍｅ ｔ ｆ ｐ ｉ ｔ ． ｈ ａ ｃ ｏ Ｋｅ ｒ ｓ Ｓ ； ｎｒ ｒ ｄ ｓ ｅ ｔ ｓ ｏ ｙ ｃ ｅ ｃ ｌａ ａｙ ｉ； ｅ ｉｂ ｌ ｙ ｒ ｓ ａ ｃ ｙ ｗｏ ｄ ： ＢＳ ｉｆａ ｅ ｐ ｃｒ ｃ ｐ ； ｈ ｍｉａ ｎ ｌｓｓ ｒｌ ｉ ｔ ｅ ｅ ｒ ｈ ｏ ａ ｉ
利 用 化 学分 析 方 法 对 改 性 沥 青 中 Ｓ Ｓ含 量 进 Ｂ 行检 测 具 有 操 作 简便 、 验 环 境要 求不 高 、 验 成 实 实 本低 的特 点 ， 目前在 定量 测 试改 性 沥青 中 Ｓ Ｓ含 但 Ｂ 量时普 遍认 为化 学分 析方 法精度 不够 ｌ 。 文对 一 ｌ 本 ＿ 种新 开 发 的改性 沥青 中 Ｓ Ｓ含 量 化 学 分 析 方 法 的 Ｂ 精 度 问题 通 过 红 外 光 谱 方 法验 证 其 正 确 性 以及 合 理 性 。本文 验证 了新方 法分 析 结果 可 靠 过程 中需要快速准确确定改性沥青 中 Ｓ Ｓ含量 的问题 ， Ｂ 建立一种新
的现场快速确定 Ｓ Ｓ含量 的化学分析方法。在此基础上应用红外光谱对 该分析方法的分析过程进 行分析并 Ｂ
改性沥青中SBS含量的测定红外光谱法标准》宣贯
5) 自然冷却至室温。
警告——如果剪切速度变化，可能会产生高温液体溅射现象，危害人身安全。
c) 标样数量
不同SBS含量的标样应不少于5个。
35
6 方法与步骤
6.1.3 标样测定 标样测定应按下列要求： a) 标样处理 1）将标样在恒温烘箱中加热至140 ℃～160 ℃，标样呈均 匀流动、粘稠液体状时，称取约2.0 g（称准至0.1 g）置 于100 mL盛样容器中； 2）待标样温度降至低于40 ℃后，加入量取的四氯化碳20 mL～30 mL；玻璃棒搅拌至没有块状物，密封，室温放 置2 h～3 h。
征吸收峰面积（S966和S1377），计算两峰面积的比值（A），
以比值（A）与SBS含量建立线性标准曲线。通过对待测改性沥
青试样进行红外光谱检测、两特征峰面积测量以及比值（A）的
计算，对照标准曲线，确定试样中SBS的含量。
21
原理说明
基质沥青 SBS
SBS改性沥青
22
5 仪具与材料要求
5.1 一般规定 ➢ 5.1.1 傅里叶变换红外光谱仪工作环境为温度25 ℃±3 ℃、湿 度≤65%。 ➢ 5.1.2 傅里叶变换红外光谱仪、天平、温度计等仪具应经国家 计量部门标定合格并在有效期内。
公路，一级公路，以及重型车比例大、超载较多的主干 线公路； ✓ 再次，SBS改性沥青加工工艺简单，成本低，来源广泛。
SBS改性沥青是目前公路工程中用量最大的改性沥青品种
3
SBS改性沥青介绍
2%SBS 含量的SBS 改性沥 青荧光显微镜图
6%SBS 含量的SBS 改性沥

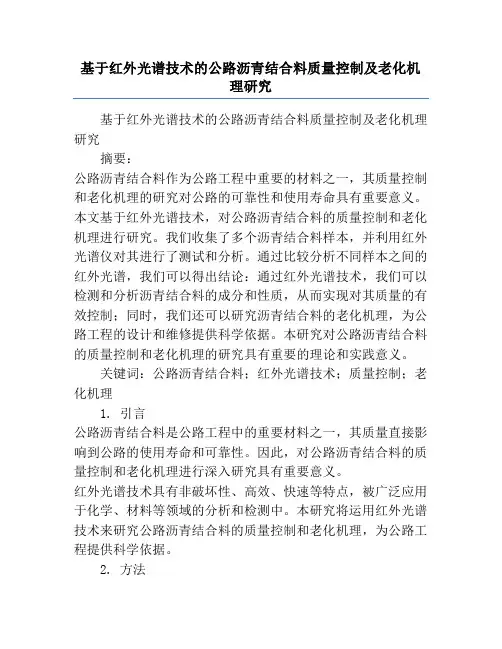

基于红外光谱技术的公路沥青结合料质量控制及老化机理研究
基于红外光谱技术的公路沥青结合料质量控制及老化机理研究基于红外光谱技术的公路沥青结合料质量控制及老化机理研究摘要：公路沥青结合料作为公路工程中重要的材料之一，其质量控制和老化机理的研究对公路的可靠性和使用寿命具有重要意义。
本文基于红外光谱技术，对公路沥青结合料的质量控制和老化机理进行研究。
我们收集了多个沥青结合料样本，并利用红外光谱仪对其进行了测试和分析。
通过比较分析不同样本之间的红外光谱，我们可以得出结论：通过红外光谱技术，我们可以检测和分析沥青结合料的成分和性质，从而实现对其质量的有效控制；同时，我们还可以研究沥青结合料的老化机理，为公路工程的设计和维修提供科学依据。
本研究对公路沥青结合料的质量控制和老化机理的研究具有重要的理论和实践意义。
关键词：公路沥青结合料；红外光谱技术；质量控制；老化机理1. 引言公路沥青结合料是公路工程中的重要材料之一，其质量直接影响到公路的使用寿命和可靠性。
因此，对公路沥青结合料的质量控制和老化机理进行深入研究具有重要意义。
红外光谱技术具有非破坏性、高效、快速等特点，被广泛应用于化学、材料等领域的分析和检测中。
本研究将运用红外光谱技术来研究公路沥青结合料的质量控制和老化机理，为公路工程提供科学依据。
2. 方法2.1 实验材料准备我们收集了多个不同来源的沥青结合料样本作为研究对象，并按照相关标准对其进行了试样制备和标定。
2.2 红外光谱测试和分析利用红外光谱仪对试样进行了测试。
通过红外光谱图的分析，我们可以获取到沥青结合料中各组分的信息，包括红外吸收峰的位置、强度和形态等。
同时，还可以通过红外光谱技术对沥青结合料的性质和老化程度进行评估。
3. 结果与讨论通过对不同来源的沥青结合料样本进行红外光谱测试和分析，我们获得了各样本的红外光谱图，并对比分析了它们之间的差异。
通过对红外光谱图中各吸收峰的分析，我们可以得出结论：红外光谱技术可以有效检测沥青结合料中的各组分，包括沥青本体成分、添加剂和掺杂物等，从而实现对沥青结合料质量的控制。
改性沥青SBS含量的红外光谱分析
改性沥青SBS含量的红外光谱分析摘要：沥青是由多种化合物组成的混合物, 主要由碳、氢两种化学元素组成, 称碳氢化合物。
苯乙烯一丁二烯一苯乙烯三嵌段共聚物(SBS)或废旧轮胎胶粉等橡胶材料大量用于改善高等级沥青路面性能，为保证工程质量，准确测定改性沥青中橡胶的含量十分必要。
利用衰减全反射傅里叶变换红外光谱分析法(ATR—FTIR)对基质沥青、SBS改性沥青、胶粉改性沥青及其SBS／胶粉复合改性沥青进行分析，建立了改性沥青中SBS、胶粉含量的特征吸收峰强度的标准曲线，进而得到改性沥青中橡胶的含量。
结果表明，该方法可用于SBS、SBS／胶粉复合改性沥青中橡胶含量的测定。
关键词：SBS改性沥青；红外光谱法；SBS；胶粉引言SBS能显著改善沥青路面的抗车辙、抗开裂、抗老化性能，其中SBS的用量对沥青各方面的性能影响很大。
[1]利用透射红外光谱法，采用标准曲线法测定改性沥青中SBS的含量，即先对一系列已知SBS含量的改性沥青标准样品进行测试，建立标准曲线，在相同条件下，根据吸收峰面积，测定未知试样的SBS含量。
但该法受试样用量、样品涂抹的厚度、涂抹的均匀程度及溶剂的挥发程度影响，易造成试验误差。
利用ATR—FTIR，分别研究了改性沥青中SBS、胶粉、沥青基质的特征吸收峰，建立特征峰面积与含量的标准曲线，探索了一种测定改性沥青中SBS含量的方法。
1 试验1.1原材料。
牌号LG501，S／B质量比31／69。
胶粉：该公司耐磨胶粉材料，卡车轮胎全胎胶粉(30目)。
经热重分析胶粉成分：操作油10.4％、橡胶烃51．8％、炭黑30．1％、无机残留物7．7％。
沥青：70#基质沥青。
1.2 改性沥青的制备SBS改性沥青：称取一定量的基质沥青，快速升温到180℃、剪切30min，剪切的同时加人对应量的SBS，然后加入稳定剂搅拌发育，制得SBS改性沥青样品。
胶粉改性沥青：称取一定量的基质沥青，快速升温到190℃、剪切30 min，剪切的同时加入对应量的胶粉，然后加入稳定剂搅拌发育，制得胶粉改性沥青样品。
用于沥青路面施工的红外成像技术
用于沥青路面施工的红外成像技术求迎不如:红外热成像检测技术红外热成像检测技术的测量温度的原理早在1800年，英国物理学家赫歇尔研究单色光的温度时就发现了：在红光外，用来对比的温度计的温度要比色光中温度计的温度高，他于是就称发现一种看不见的热线，称为红外线。
我们都知道当温度高于绝对零度时，物体的分子都在不停地做无规则热运动，同时产生热辐射，所以自然界中的物体都能辐射出不同频率的红外线。
当物体在常温下时，物体辐射出的红外线是位于中、远红外线的光谱区，容易引起物体分子的共振，有着显著的热效应。
所以，又称中、远红外线为热红外。
而当物体的温度升高到使原子的外层电子发生跃迁时，将会辐射出近红外线。
红外热成像仪的工作原理众所周知，任何高于绝对零度的物体由于其自身分子运动，不停地向外发射红外辐射，红外热成像仪通过接受物体发出的红外线（红外辐射），再由红外探测器将物体辐射的功率信号转换成电信号，经电子系统处理，得到与物体表面热分布相应的热像图，从而得出物体表面的温度分布情况。
红外热像仪主要由三个主要部分组成：探测器、监视器和显示屏。
红外热成像测量温度的方法红外热成像温度检测按其检测方式可分为主动式和被动式两大类。
主动式红外检测是将人为产生的特定波长红外光照在被测物体上，再利用红外热像仪接收物体表面反射的特定波长的红外光，从而构成物体的像。
被动式红外热像图的获取又可分为驱动式被动红外热像图获取和自然式被动红外热像图获取。
驱动式被动红外热像图检测是指在实际测量时人为加热被测物体一段时间后，再利用红外热像仪对被测物体表面进行检测。
自然式被动红外热像图是利用红外热像仪直接测量被测物体表面。
红外热成像仪特点因为红外热成像仪其在测量温度方面的优越性突出，所以现在人们广泛运用它进行温度测量。
它主要有以下特点：⑴它属于非接触测量技术，能够快速精准地测量运动的目标。
（2）测温效率高，测温面积大，红外热成像仪可以实现区域化温度检测，可以呈现出被测物体表面红外热像图。
沥青光谱仪的作用和功能
沥青光谱仪的作用和功能
沥青光谱仪是用于分析沥青组成和性质的仪器设备，具有以下作用和功能：
1. 分析沥青组成：通过对沥青的红外光谱进行分析，可以确定其有机成分的化学结构、它们所在的化学键和它们的数量。
这对于研究沥青的性质和使用规律具有重要意义。
2. 研究沥青的性质：沥青的性质很大程度上决定了它在路面工程中的使用效果，光谱仪可以通过光谱强度分析、吸收峰位置和矩形面积等手段来研究沥青的粘结、热稳定性、氧化稳定性等性质，为工程设计提供依据。
3. 制定沥青标准：经过大量实验比对和数据积累，可以建立沥青红外光谱指纹库，通过对比样品与库中各种沥青的光谱图，可以对样品进行分类、鉴别和定量分析，为国家或行业制定相关标准提供了重要的技术支持。
4. 质量控制：通过对沥青的物理化学性质进行检测和分析，可以对生产过程中沥青的质量进行全面控制，改善其物性表现，提高沥青在实际工程中的使用效果，促进经济社会发展。
红外光谱在沥青分析中的应用及其发展趋势
程，因此叫做沥青的指纹识别。 李晓民等氏］开发了沥青指纹识别系统，该
系统包含指纹识别仪、识别软件，可以在3 mm 内确定沥青的品牌。邓长忠等使用沥青红外
中改性剂的含量仍存在不足，若采用核磁共振技 术，对改性沥青中不同环境H原子的丰度进行 测定，可对改性剂的嵌段比及结构进行更可靠的 分析，进一步提高改性剂含量检测的准确度。
模型，并对未知沥青样品的性能进行预测，取得 了一定效果。叶彦斐等炉］建立了 150余组样本
沥青生产厂家工艺参数的调整及时更新数据库， 的沥青红外光谱数据库，开发了红外分析与拓扑
确保沥青标准库来源的准确性，避免出现误判。
学建模相结合的沥青针入度快速检测方法。
2.2沥青中改性剂含量的测定 改性剂可以提高沥青的抗疲劳性能、温度敏
描未知沥青样品，并将其谱图与数据库中已知牌 嵌段比不同，在测试别未知沥青的产地、牌号等信息，从而达到快速
966 cm"吸收峰的情况；此外，一些不法厂家可 能会掺入一定量含有该特征基团的物质，企图蒙
识别沥青的目的。由于此过程类似于指纹识别过 混过关。所以，仅利用红外光谱来测定改性沥青
Uc=c，卩C = N 'c-H
1 675 - 1 500 1 475 - 1 300
UC-0，PC-N
1 300 ~ 1 000 1 000 〜650
