2023年中考物理专题复习：《光学》实验题

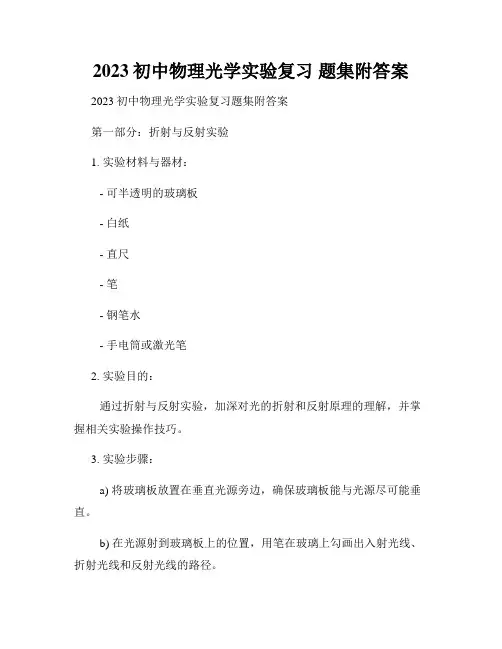

2023初中物理光学实验复习 题集附答案
2023初中物理光学实验复习题集附答案2023初中物理光学实验复习题集附答案第一部分：折射与反射实验1. 实验材料与器材：- 可半透明的玻璃板- 白纸- 直尺- 笔- 钢笔水- 手电筒或激光笔2. 实验目的：通过折射与反射实验，加深对光的折射和反射原理的理解，并掌握相关实验操作技巧。
3. 实验步骤：a) 将玻璃板放置在垂直光源旁边，确保玻璃板能与光源尽可能垂直。
b) 在光源射到玻璃板上的位置，用笔在玻璃上勾画出入射光线、折射光线和反射光线的路径。
c) 将白纸放在玻璃板的另一侧，并用钢笔水随意涂抹一些墨水。
d) 通过玻璃板使光线射到墨水上，并观察光线的折射和反射现象。
e) 使用手电筒或激光笔，将光线射向玻璃板，观察并记录光线在玻璃板上的折射和反射效果。
4. 实验结果：a) 入射光线折射后以一定角度通过玻璃板，形成折射光线。
b) 入射光线也会以一定角度发生反射，形成反射光线。
c) 通过墨水的实验，可以观察到光线在不同介质中的折射和反射现象。
5. 实验分析与讨论：a) 实验中观察到的折射现象符合光的折射定律，即入射角和折射角之间的关系：n₁sinθ₁ = n₂sinθ₂。
b) 实验中观察到的反射现象符合光的反射定律，即入射角等于反射角。
c) 实验结果验证了光在不同介质中传播时会发生折射和反射的特性。
第二部分：凸透镜成像实验1. 实验材料与器材：- 凸透镜- 光源- 白纸- 笔- 直尺2. 实验目的：通过凸透镜成像实验，了解凸透镜的成像原理，并学会通过调整光源与物体间的距离和凸透镜与物体间的距离来调节成像效果。
3. 实验步骤：a) 将凸透镜放在光源和白纸之间，确保凸透镜与光源和白纸的距离适中。
b) 在光源一侧放置一个物体，如一只筷子。
c) 用笔在白纸上勾画出凸透镜和物体的位置，并记录下光线的路径。
d) 调节光源与物体的距离，观察成像效果的变化。
e) 调节凸透镜与物体的距离，观察成像效果的变化。
4. 实验结果：a) 当光源与物体的距离适中时，凸透镜会在白纸上形成清晰的倒立实像。
2023年中考物理专题复习：光学实验题
2023年中考物理专题复习：光学实验题1．小明用薄膜充水后制成的水透镜模拟晶状体，对近远视眼的成因进行探究. 实验中测得甲图焦距为10cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距，如图所示.（1）小明先用水透镜甲探究正常眼的成像原理，如图丁所示. 此时应将光屏向_________（选填“左”或“右”）移动，光屏上才可接收到一个倒立缩小的实像.（2）若进一步探究近视眼的成因，小明接下来应将甲更换为图_________中的水透镜进行对比实验.（3）小明发现：分别用甲、乙、丙水透镜实验时，保持蜡烛到水透镜的距离不变，移动光屏得到清晰的像，其中像距较大的是____________水透镜.（4）实验完毕，小明想继续探究平面镜成像的规律，他应将光具座上的凸透镜换成薄玻璃板，光屏换成_________________.2．某物理学习小组，选择如图所示的四个透镜进行探究实验（其中A、B和C、D是两组形状相同的凸透镜，它们分别用玻璃、塑料和水晶制作而成）：（1）为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”，小组同学应选择图甲中的哪两个凸透镜做实验？答：_____________________（选填字母序号）．器材确定后，接着小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，如上右图甲、乙所示．比较两次实验的现象，可以得到的结论是：凸透镜表面越凸，___________________________．（2）有同学回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带（如图乙所示），受此启发，于是他选取焦距为10 cm的凸透镜，用红光和蓝光来进行图甲的实验，实验结论：对同一凸透镜，____的焦距大些．（3）如果选择A、B两个透镜，他们还可以探究“凸透镜的焦距大小与________的关系”．3．下面是晓婷同学设计的探究“光的反射定律”和“平面镜成像特点”的实验过程．（1）如图，为了探究“光的反射定律”，晓婷将一张白纸B放在水平桌面上，将一个平面镜A垂直白纸放置，用激光手电贴着（选填“A”或“B”）照射，并记录下了反射角和入射角的度数如下表．通过表格中的数据可得到的结论是．（2）为了探究“平面镜成像特点”，她将平面镜换成了，并取来了两个的蜡烛．在实验过程中，随着蜡烛的燃烧变短，蜡烛的像与用来找像的蜡烛（选填“仍然重合”或“不再重合”），此时所成的像与物大小（选填“相同”或“不相同”）．4．小明进行“视力的矫正”探究活动，他将自己戴的近视眼镜放在蜡烛与凸透镜之间，如图（甲）在光屏上得到了一个缩小倒立的清晰实像，拿开眼镜后，光屏上的像变得模糊了．⑴小明为了使光屏上的像重新变得清晰，在不移动光屏和凸透镜位置的前提下，他应该_____ （将蜡烛靠近透镜移动/将蜡烛远离透镜移动），如果他不戴眼镜看书，应该将书_____ （填“靠近”或“远离”）眼睛．⑵如图（乙）所示的四幅小图中，正确表示近视眼成像情况的_________图，其矫正做法是________ ．5．如图所示，找一个空的易拉罐，用钉子在易拉罐底部的中央敲一个小孔，将易拉罐的顶部剪去后，蒙上一层塑料薄膜，这样就制成了一个针孔照相机，其实就是小孔成像的实验装置．将点燃的蜡烛置于小孔前的适当位置，观察并研究小孔成像的特点：（1）蜡烛在塑料薄膜上所成的像是_____（填“实像”或“虚像”）；其成像的原理是_____；（2）如果易拉罐底部小孔是三角形，则他在半透明纸上看到的像是( )A．三角形光斑B．圆形光斑C．蜡烛的正立像D．蜡烛的倒立像（3）将蜡烛在孔前绕顺时针旋转，则它在塑料薄膜上所成的像是_____（选填“顺”或“逆”）时针旋转的；（4）为了增大蜡烛所成的像，可采取的办法是：a. _____；b. _____．6．“探究光的反射规律”的实验装置如图甲所示，平面镜放在水平桌面上，标有刻度（图中未画出）的白色纸板ABCD，纸板右侧可绕垂直于镜面的ON轴翻转，在纸板上安装一支可移动的激光笔。
2023年中考物理专题训练——光学实验
2023年中考物理专题训练——光学实验1．在用焦距为10cm的凸透镜来探究凸透镜成像规律的实验中，小刚将蜡烛、凸透镜、光屏依次放在光具座上，如图所示。
（1）将蜡烛、透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在______。
（2）当把蜡烛放在光具座上如图所示位置，点燃蜡烛，移动光屏，可在光屏上得到烛焰清晰的倒立、______的实像（选填“放大”或“缩小”），如图所示的生活中的实际应用是______。
（3）若遮住凸透镜的下半部分，则烛焰在光屏上的成像情况是______（选填“完整的像”、“一半的像”或“无法成像”）。
（4）实验过程中，蜡烛会逐渐变短，为了使蜡烛的像能始终成像在光屏的中央，应将光屏向______调整（选填“上”或“下”）。
（5）若把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜，当“眼睛”戴上近视眼镜时，烛焰刚好在“视网膜”上成一清晰的像；若取下近视眼镜，则清晰的像会成在“视网膜”的______（选填“前面”或“后面”）。
2．小明用凸透镜、蜡烛、光屏和刻度尺等器材，探究凸透镜成像的规律。
（1）测量焦距：如图所示让一束平行光经过凸透镜，在光屏上得到一个最小、最亮的光斑。
此现象说明了凸透镜对光具有______作用，并可得出此透镜的焦距为______cm；（2）如图所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心调到______；（3）当蜡烛距凸透镜25cm时，移动光屏，可在光屏上得到一个清晰的倒立、______（选填“放大”或“缩小”）的______（选填“实”或“虚”）像，依据此原理，人们制成的光学仪器是______；（4）将蜡烛向凸透镜靠近，移动到某一位置时，无论怎样移动光屏，都不能在光屏上成像，原因是______；（5）小明在图所示位置得到一个清晰的像。
老师要求他在凸透镜不动的情况下，让在光屏上的实像变大些，小明应当把蜡烛向______（选填“远离”或“靠近”）透镜方向移动，同时把光屏向______（选填“远离”或“靠近”）透镜方向移动；（6）小明把爷爷的老花眼镜放在凸透镜与蜡烛之间，发现光屏上的像变得模糊不清，她应当向______（选填“远离”或“靠近”）透镜的方向移动光屏，可再次得到清晰的像；（7）实验一段时间蜡烛变短，要使烛焰像仍然成在光屏的中心，应将光屏向______移动；（8）一位同学如图所示的装置进行实验，先用焦距为20cm的凸透镜甲进行实验，在屏上得到了清晰的缩小的实像A，接下来改用焦距为10cm的凸透镜乙继续进行实验，如不改变发光体和凸透镜的位置，要在光屏上成清晰的像B，光屏应该向______（选填“左”或“右”）移动，像B与像A比较______（选填“变大”、“变小”或“不变”）。
2023年中考物理复习-专题03光学实验(知识点复习+例题讲解+过关练习)-备战2023年中考物理一
专题03光学实验一、平面镜成像实验：1.实验器材：平板玻璃（透明）、两支相同的蜡烛、白纸、刻度尺、笔；2.实验环境：光线暗一点；3.注意事项：玻璃板垂直桌面、玻璃板薄一点；4.平面镜成像的原理：光的反射；5.平面镜成像特点：等大、等距、垂直、虚像；（1）正立的、等大的、虚像；（2）像、物分居平面镜两侧；（3）像、物到镜面的距离相等：u=v；（4）像、物的连线与镜面垂直；（像与物关于平面镜对称）（5）物体靠近平面镜，像也靠近平面镜，靠近的速度大小相等；（6）注意：像的大小与平面镜的大小、位置、形状，以及物体到平面镜的距离等无关。
6.平面镜成像实验考点总结：（1）选择玻璃板代替平面镜进行实验的目的是便于准确确定像的位置；（2）在探究活动中对玻璃板放置的要求是竖直放置；若玻璃板没有竖直放置：玻璃板后面的蜡烛与前面蜡烛的像不能重合；（3）选取两段完全相同的蜡烛的目的是为了比较像与物的大小关系；（4）实验中使用刻度尺，是为了测量像与物到玻璃板的距离；（5）移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上不能接收到蜡烛烛焰的像；（6）小明将蜡烛逐渐远离玻璃板时，它的像大小不变；（7）为便于观察，该实验最好在较黑暗环境中进行；（8）采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也（9）点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像完全重合为止，这时发现像与物的大小相等；若直接将蜡烛放在直尺上进行实验，进一步观察A、B两支蜡烛在直尺上的位置发现：像和物的连线与玻璃板垂直；像和物到玻璃板的距离相等；（10）观察A蜡烛的像时，会发现两个几乎重叠的像，这是由于玻璃板的两个面反射各成一个像；这两个像的间距为两倍玻璃板的距离；实验应该选用较薄的玻璃板，这是为了使玻璃板两个面反射成的像尽量重叠，便于准确确定像的位置；（11）多次进行实验的目的：寻找普遍规律。
【例题1】用如图所示装置探究平面镜成像的特点。
2023年中考物理二轮专题复习：《光学》实验题(附答案)
2023年中考物理二轮专题复习：《光学》实验题姓名：___________班级：___________考号：___________1．小茗用图甲所示装置进行“探究平面镜成像的特点”实验。
（1）准备的实验器材有：玻璃板，A、B两支完全相同的蜡烛，白纸，铅笔，光屏。
需要添加的测量器材是__________ _；（2）用玻璃板代替平面镜进行实验，目的是便于____ _______；（3）把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，说明平面镜所成的像与物体的大小___________；（4）改变蜡烛A的位置，进行三次实验。
用直线将物和像的位置连接起来，如图乙所示，发现物和像的连线与镜面___________，用刻度尺测得像和物到镜面的距离相等；（5）小轿车前挡风玻璃是倾斜安装的，这样安装的好处是：夜间行车时，如果车内开灯，车内乘客经前挡风玻璃成的像在司机的___________（选填“斜上方”、“正前方”或“斜下方”），这样会减小对司机观察路况的干扰；（6）蜡烛A的像，是蜡烛发出的光经玻璃板___________而形成的。
要判断平面镜所成的像是实像还是虚像，在玻璃板后面像的位置放一个光屏，应___________（选填“透过”或“不透过”）玻璃板观察光屏上有没有像。
2．小周同学用凸透镜做“探究凸透镜成像规律”的实验。
（1）实验前，小明找到一个焦距为12cm的凸透镜，然后在光具座上从左到右分别放置蜡烛、凸透镜和光屏，将焰心、透镜中心、光屏中心调在__________；（2）保持蜡烛位置不变，移动透镜至16cm刻度线处，如图a所示。
则人眼在图中的__________（选填“A”或“B”）处能观察到蜡烛的像，像是图b中的__________（选填“1”“2”“3”或“4”）；（3）光屏上得到发光体清晰的像时，一只小飞虫飞到了凸透镜上，此时光屏上__________（选填“A”、“B”或“C”）；A．会有小飞虫的像B．会出现小飞虫的影子C．发光体的像完整且暗了一些（4）在模拟人眼成像的过程中，调节光源和光屏的位置，如图c所示，光屏上刚好能成清晰的实像，现紧靠凸透镜左侧戴上近视眼镜，发现光屏上的像不清晰了，此时将光源__________（选填“向左”或“向右”），或将光屏__________（选填“向左”或“向右”）移动适当距离，还能在光屏上再次看到清晰的像，说明近视眼镜对光线有__________（选填“会聚”或“发散”）作用。
2024年中考物理专题训练——光学实验(含答案)
2024年中考物理专题训练——光学实验1．在“探究凸透镜成像的规律”实验中，凸透镜焦距为15cm。
（1）实验前，爱米调整蜡烛、凸透镜、光屏，使三者中心大致在同一高度如图甲，其目的是；（2）爱米固定蜡烛和光屏如图甲，然后任意移动凸透镜过程中，（选填“可能”或“不可能”）在光屏上得到烛焰的像；（3）如图乙所示，光屏应在（选填“①”、“②”或“③”）区域移动，才能得到倒立、的实像。
生活中的应用有。
（写一例即可）；（4）接下来，在蜡烛和凸透镜之间靠近凸透镜放上一个老花镜，发现像变得模糊了。
若不改变蜡烛和凸透镜的位置，应适当向（选填“左”或“右”）移动光屏，才可能重新在光屏上得到烛焰的像；（5）在图丙中画出两块透镜的折射光线。
2．为了“探究光反射时的规律”，实验小组的同学选用了平面镜、纸板、激光器和几种不同颜色的笔，依据教材设计了如图所示的实验。
（1）实验中还需要的器材是；（2）实验中为了使光线能在纸板上显示出来，方便实验研究，你该采取的操作是______；A．向纸板喷烟或雾B．使光束垂直纸板射到O点C．使光束贴着纸板射到O点（3）改变光束入射的角度，多做几次，换用不同颜色的笔记录每次光的径迹；取下纸板，测量ON两侧的∠i和∠r，将数据记录在上表中，根据数据得出的结论是；（4）若将一束光贴着纸板沿FO方向射到O点，光将沿图中的OE方向射出，因为在反射现象中，；（5）如图是“探究光的反射规律”的装置将一张可以沿ON折转的白色硬纸板ABCD放置在平面镜上，让一束光紧贴硬纸板射向镜面上的O点，可在ABCD平面内看到反射光线；实验中使用可折转的硬纸板，除了能呈现光路外，另一个目的是探究。
3．小明在做探究光的折射特点的实验，左下图是光从空气射入水中时的光路。
通过实验得到如下数据：（1）分析表中数据，可得出结论：①光从空气斜射到水面时，将同时发生和现象；②光从空气斜射到水面时，折射角随入射角的变化关系是：，且折射角（选填“大于”、“等于”或“小于”）入射角。
2023年中考物理专题复习：《光学》实验题
2023年中考物理专题复习：《光学》实验题姓名：___________班级：___________考号：___________1．小明利用一个纸筒、凸透镜和半透明膜自制了如图甲所示的模型照相机。
在使用时发现，被拍摄物体和照相机的距离有变化时，像会变得不清晰。
老师告诉小明，当物距改变时，照相机可通过伸缩镜头或调节镜头焦距两种方式再次得到清晰的像。
为了验证老师的说法，小明选取了蜡烛、多个不同焦距的凸透镜、光具座等器材进行实验探究：（1）实验前应将烛焰中心、凸透镜中心、光屏中心调至____ _；（2）当蜡烛、光屏、凸透镜在如图乙所示位置时，光屏上成清晰的像。
将蜡烛向左调节到某一位置时，凸透镜向_____（选填“左”或“右”）调节，光屏上再次成清晰倒立缩小的像。
得出：当物距改变时，伸缩镜头可以再次获得清晰的像；（3）小明将蜡烛、光屏、凸透镜调回如图乙所示位置。
将蜡烛向左调节到某一位置时，换用焦距____ _（选填“更大”或“更小”）的凸透镜，光屏上再次成清晰的像。
得出：当物距改变时，调节镜头____ _ 可以再次获得清晰的像；（4）蜡烛燃烧一段时间后光屏上的像位置偏高，小明将光具座左侧抬高，_____ （选填“可以”或“不可以”）使像回到光屏中央；（5）请在图丙中画出烛焰S发出的平行于主光轴的光线经过凸透镜后的折射光线_____。
2．如图1所示是“探究平面镜成像特点”的实验装置，把一支点燃的蜡烛A放在玻璃板的前面，再拿另一支完全相同的蜡烛B在玻璃板后面移动，直到看上去跟蜡烛A的像完全重合，这就是像的位置，在白纸上记下A和B的位置。
移动点燃的蜡烛，重复多次实验。
（1）实验选用_____（选填“平面镜”或“透明玻璃板”），其目的是____ _；（2）记录时应在_____（填“A”或“B”）侧观察蜡烛经玻璃板所成的像；（3）判断平面镜中成的是实像还是虚像时，移走蜡烛B，在像所在位置放一光屏后，在_____（填“A”或“B”）侧观察，若光屏上_____成像（填写“能”或“不能”）说明所成的像是虚像；（4）如果有3mm厚和2mm厚的两块玻璃板，应选择___ __厚的玻璃板做实验；（5）在图2中，根据物体AB和所成的像A'B'，画出平面镜的位置___ __。
2024年中考物理专题训练——光学实验(含答案) (4)
2024年中考物理专题训练——光学实验1．下列是我们课堂上做过的实验：（1）如图甲，在鼓面上放一些泡沫颗粒，研究鼓面振动发声，可以得出“振幅越大，响度越大”这一结论。
支持这一结论的实验现象是；（2）如图乙将红、绿、三种色光照白纸上，中间相互重叠区域会出现白色；（3）如图丙，茶色玻璃板后面有一支蜡烛，它竟然能在水中燃烧！烛焰之所以没有被水浇灭，是因为我们看到的烛焰其实是玻璃板前面烛焰的（“实”或“虚”）像。
2．同学们利用两支相同的蜡烛、白纸、带支架的薄玻璃板（薄玻璃板与水平纸面垂直）等器材，探究平面镜成像的特点。
（1）如图所示，实验中取两支大小相同的蜡烛，将一支蜡烛固定在玻璃板前方，另一支蜡烛放在玻璃板的后方，移动并寻找合适位置，目的是（选填“比较像的亮度”、“确定像的虚实”或“替代蜡烛的像”），当后面蜡烛与前方蜡烛的像完全重合，就能确定像的位置和大小了。
（2）将蜡烛靠近玻璃时，蜡烛所成像的高度。
（选填“变小”、“变大”或“不变”）（3）实验过程中，两同学都在玻璃前方观察，甲通过玻璃看到乙的眼睛，乙通过玻璃也能看到甲的眼睛，这说明反射光路是的。
3．某同学做探究光的折射特点实验，如图是光从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧，通过实验还得到如表数据：（1）分析表中数据，可得出结论：①光从空气斜射到水面时，将同时发生和现象；②光从空气斜射到水面时，折射角随入射角的增大而 (填“增大”“不变”或“减小”)，且折射角 (填“大于”“等于”或“小于”)入射角．当光从空气垂直射到水面时，折射角大小等于度；（2）若用激光沿CO方向从水中射入空气，激光在空气中传播的光路是 (填“OA”或“OB”)；激光经过水面反射时的反射角大小等于 (填“α”“β”或“γ”)；（3）折射光线和入射光线位于的介质中。
4．如图是“探究平面镜成像特点”的实验装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2023年中考物理专题复习：《光学》实验题姓名：___________班级：___________考号：___________1．小明利用一个纸筒、凸透镜和半透明膜自制了如图甲所示的模型照相机。
在使用时发现，被拍摄物体和照相机的距离有变化时，像会变得不清晰。
老师告诉小明，当物距改变时，照相机可通过伸缩镜头或调节镜头焦距两种方式再次得到清晰的像。
为了验证老师的说法，小明选取了蜡烛、多个不同焦距的凸透镜、光具座等器材进行实验探究：（1）实验前应将烛焰中心、凸透镜中心、光屏中心调至____ _；（2）当蜡烛、光屏、凸透镜在如图乙所示位置时，光屏上成清晰的像。
将蜡烛向左调节到某一位置时，凸透镜向_____（选填“左”或“右”）调节，光屏上再次成清晰倒立缩小的像。
得出：当物距改变时，伸缩镜头可以再次获得清晰的像；（3）小明将蜡烛、光屏、凸透镜调回如图乙所示位置。
将蜡烛向左调节到某一位置时，换用焦距____ _（选填“更大”或“更小”）的凸透镜，光屏上再次成清晰的像。
得出：当物距改变时，调节镜头____ _ 可以再次获得清晰的像；（4）蜡烛燃烧一段时间后光屏上的像位置偏高，小明将光具座左侧抬高，_____ （选填“可以”或“不可以”）使像回到光屏中央；（5）请在图丙中画出烛焰S发出的平行于主光轴的光线经过凸透镜后的折射光线_____。
2．如图1所示是“探究平面镜成像特点”的实验装置，把一支点燃的蜡烛A放在玻璃板的前面，再拿另一支完全相同的蜡烛B在玻璃板后面移动，直到看上去跟蜡烛A的像完全重合，这就是像的位置，在白纸上记下A和B的位置。
移动点燃的蜡烛，重复多次实验。
（1）实验选用_____（选填“平面镜”或“透明玻璃板”），其目的是____ _；（2）记录时应在_____（填“A”或“B”）侧观察蜡烛经玻璃板所成的像；（3）判断平面镜中成的是实像还是虚像时，移走蜡烛B，在像所在位置放一光屏后，在_____（填“A”或“B”）侧观察，若光屏上_____成像（填写“能”或“不能”）说明所成的像是虚像；（4）如果有3mm厚和2mm厚的两块玻璃板，应选择___ __厚的玻璃板做实验；（5）在图2中，根据物体AB和所成的像A'B'，画出平面镜的位置___ __。
3．如图甲是小谢同学利用光具盘探究光从空气斜射入玻璃中时的光路，经过多次实验并记录了数据：（1）实验中，光具盘除了能读出入射角和折射角大小外，还具有___________的作用；（2）分析表中的数据，你能得出的结论（写出一条即可）：__________ _；（3）当光以20.7°的入射角从玻璃斜射入空气中时，其折射角是___________，依据是__________ _。
4．在“探究平面镜成像的特点”的实验中，如图所示。
（1）实验中选取两个完全相同蜡烛的目的是____ _；（2）用玻璃板代替平面镜的目的是_____ ；（3）将点燃的蜡烛放置在距玻璃板10cm处，此时蜡烛的像到玻璃板的距离是_____cm，将一张白纸放在玻璃板后，无论如何移动，在白纸上都不能成像，说明平面镜所成的像是_____像。
5．在探究凸透镜成像规律的实验中：（1）如图甲所示，是小明确定焦距时所做的实验，则该凸透镜的焦距为___________cm，当烛焰距凸透镜15cm时，成___________的实像，生活中的___________就是利用这个原理制成的。
（2）如图乙，现在蜡烛通过凸透镜所成像在光屏上的位置偏上了，要使蜡烛的像成在光屏的中央，此时应将蜡烛向___________（上、下）移动。
6．如图甲所示为在探究光的反射规律实验中的实物图，图乙为其示意图。
纸板由A 、B 两部分组成，可绕竖直接缝NO翻折。
（1）为了使光线更加明显，实验应在较______ （选填“亮”或“暗”）的环境下进行；（2）先将平面镜放在水平台上，再将纸板AB 垂直于平面镜放置，让激光笔发出的光紧贴纸板射向O点，光线经平面镜反射，在纸板上用笔描出入射光线EO和反射光线OF 的径迹；（3）实验中，观察者可以从纸板前不同的方向都能看到纸板上光的径迹，这是因为光在纸板上发生了_____ _反射（选填“镜面”或“漫”）；（4）图甲为某次实验情景的照片，由乙图可知该次实验中入射角和反射角均为______，由此他得出反射角等于入射角的最终结论，请你对此过程做一评估____ __。
（5）让光沿着FO的方向射向O点，反射光会沿着OE方向射出，这表明，在反射现象中，光路是_____ _7．在“凸透镜成像规律”实验中；（1）为了使蜡烛的像出现在光屏的中央，应调整蜡烛、凸透镜和光屏，使它们的中心在___________；（2）如图所示，蜡焰在光屏上已成清晰倒立___________的实像，若保持凸透镜的位置不变，将蜡烛逐渐远离凸透镜，要使光屏上仍能得到清晰的像，光屏应___________（选填“靠近”或“远离”）凸透镜。
若保持凸透镜的位置不变，将点燃的蜡烛放在光具座上35cm 刻线处，移动光屏得到烛焰倒立清晰的实像。
此实验现象可说明___________的成像特点（选填“照相机”、“幻灯机”或“放大镜”）；（3）如图所示，将点燃的蜡烛放在P点的位置，若切除凸透镜中间的阴影部分，再将剩余部分靠拢合在一起，蜡焰能成___________个（选填“1”、“2”、“3”或“无数”）像。
8．小华和小明做“探究凸透镜成像规律”的实验。
（1）利用太阳光测量凸透镜的焦距时，小明将一把木质刻度尺的一端支于水平地面上，观察尺在地面上形成的影子，不断调节刻度尺，使其在地面上的影子最短，这时尺的方向就与太阳光的方向平行。
小明保持尺不动，小红将光屏A和凸透镜L按照图甲所示的方式均垂直于刻度尺摆放，光屏上形成了一个最小、最亮的光斑。
则该凸透镜的焦距为________cm；（2）将此凸透镜、点燃的蜡烛、光屏置于光具座上如图乙所示的位置时，恰好在光屏上呈现了烛焰倒立的缩小的实像；保持图乙中蜡烛和光屏的位置不变，将凸透镜移到光具座上35cm刻度线处，光屏上能再次呈现烛焰清晰的_________（选填“放大”、“等大”或“缩小”）像。
实验中，小明在蜡烛和凸透镜间放上一只近视眼镜的镜片，若仍要在光屏上成清晰的像，则需将蜡烛向________（选填“靠近”或“远离”）凸透镜的方向移动；（3）窗外阳光明媚，小明看到窗边饮水机的水桶旁有一条亮线，如图丙所示。
由此，他认为装有水的水桶相当于凸透镜。
他又找来一个圆柱形玻璃杯，在玻璃杯后面的白纸上画一水平方向的箭头，如图丁所示，慢慢向玻璃杯中注入水至水面高过箭头位置，透过玻璃杯看纸上的“箭头”，不可能是图戊中的________ _。
9．小强同学用图甲所示装置探究凸透镜成像的规律：（1）小强正确放置并调节实验器材后，点燃蜡烛，移动蜡烛、凸透镜及光屏进行实验，记录的现象和数据如下表：①根据表中数据可知，该凸透镜的焦距f=___________cm；②当凸透镜成实像时，物距增大，像___________（选填“变大”、“变小”或“不变”）；生活中应用序号为1、2规律工作的是___________（选填“照相机”、“投影仪”或“放大镜”）；（2）如图乙所示，小强在进行某次实验时，光屏上得到清晰的烛焰的像后，将一眼镜片竖直放在蜡烛与凸透镜之间，光屏上像变模糊了，接着将光屏向左移动适当距离后，像又变清晰了，由此可知，该眼镜片对光线起___________（选填“会聚”或“发散”）作用，可用于矫正___________眼（选填“近视”或“远视”）；（3）如图1所示，在天宫课堂中，王亚平向水球中间注入一个气泡，通过水球能看到王亚平一正、一倒两个缩小的像，图2是其示意简图。
小强应用上述探究结果，对该现象的成因进行了分析：水球相当于凸透镜（设其焦距为f），王亚平（图中用箭头表示）距水球___________，透过水球看到她倒立、缩小的像；向水球中间注入一个气泡，中间部分相当于两个___________（选填“平面镜”、“凸透镜”或“凹透镜”）组成的，所以透过水球又看到她正立、缩小的像。
10．在“探究凸透镜成像规律的实验”中：（1）如图甲所示，是小明确定焦距时所做的实验，则该凸透镜的焦距为______cm，当烛焰距凸透镜15.0cm时，能成倒立、______的实像，生活中的______（选填“照相机”、“投影仪”或“放大镜”）就是利用这个原理制成的；（2）实验一段时间后，随着蜡烛燃烧变短，烛焰在光屏上的像会向______（选填“上”或“下”）移动；（3）在上一步实验调整好像的位置后，小明取了一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能呈清晰的像，可将蜡烛适当向___ ___（选填“左”或“右”）移动。
11．在光现象的学习过程中，小明同学进行了如下实验：（1）图甲为小孔成像示意图，它成的像是_______（选填“实”或“虚”）像，该现象可以用_______ 来解释；（2）图乙为探究平面镜成像特点的实验装置，选用透明的玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于_______；小明将玻璃板竖直立在水平桌面上，在玻璃板前放置点燃的蜡烛A，将蜡烛B放在玻璃板后并移动，直到B与A的像完全重合，则B就是A像的大小，这里用到的物理方法是_______法（选填“控制变量”“等效替代”或“转换”）；若在像和玻璃板之间放置一个不透明的挡板，从蜡烛A一侧观察玻璃板，_______（选填“能”或“不能”）看到蜡烛所成的像；（3）图丙为探究凸透镜成像规律的实验装置。
当蜡烛、凸透镜和光屏处于图示位置时，可在光屏上得到清晰的像，保持凸透镜位置不变，将蜡烛向右移动到35cm刻度线处，此时可将光屏向_______（选填“左”或“右”）移动适当距离能再次得到清晰的倒立的实像；若不移动光屏，可在烛焰和透镜之间适当位置放一副_______眼镜（选填“近视“或“远视”）也能在光屏上得到一个清晰的像。
12．小明做了以下两个光学实验。
（1）如图甲所示，小明想通过A、B两张纸片上的小孔看见烛焰，他应将烛焰、两个小孔和人眼调到______上，操作过程中他还在B纸片上看到了一个烛焰的像，这个像是______（选填“正立”或“倒立”）的。
（2）如图乙所示，小明将一束太阳光照射在三棱镜上，在三棱镜另一侧的光屏上形成了彩色的光带，这是光的______现象；图中标出的区域①和区域②，其中能使温度计示数明显升高的是区域______，能识别人民币真伪的是区域______。
