开普192风冷柴油发电机使用说明书（一）安装1.安装及使用地点的选择应符合下列条件：（1）通风良好，环境温度应不超过40℃。
（2）环境清洁，避免在附近放置产生酸性、碱性等腐蚀性气体和蒸汽的物品。
（3）宜安装在室内或能避免日晒雨淋的场合。
（4）若机组放置在专用机房，要求地基为水平混凝土，并做一基础平台，平台长度为机组长度+200，宽度为机组宽度+200，高度为地面以上200，机组直接放置在此平台上，最好在机组和平台间放置弹性衬垫，以防止振动。
（5）机组在室内使用时，应将风扇排出的热风和柴油机排出的废气引至室外。
所接的排气管道，管径不宜过小，弯道不宜过多，以保证排气通畅。
（6）在室内设置电缆沟，上面覆盖地板，机组与业主的低压配电柜之间的连接电缆线，均应铺设在电缆沟内。
（7）机组必须安装接地线，接地必须良好（接埋入较深的地下铜板）。
（8）机房的设计和建设须咨询建筑设计人员、消防和水电人士等。
（二）开机前注意事项1. 清除附着在机组表面的灰尘、水迹、油迹和锈痕迹。
2. 检查各机械连接件和紧固件是否松动；检查各运动件转动是否活，有无相擦卡死等现象；检查各导线连接处，接线是否牢固正确，接触是否可靠，有无松动、脱落等情况。
柴油发电机使用说明书3. 检查燃油箱的存油量，是否满足规定运行时间的需要。
4. 打开燃油箱至柴油机燃油输油泵的开关，并用燃油手泵排除燃油系统空气。
5. 检查柴油机机油底壳、喷油泵和调速器中是否有足够的机油。
6. 检查散热水箱内冷却水是否注满。
对开式循环机组应打开进水开关。
7. 将控制屏上各开关扳置在监视机组工作的相应位置上，自动空气开关应于断路位置。
（三）开机步骤1、旋动燃油微调操作手柄或按动“油机升速”按钮，使柴油机门固定在相当于机组怠速位置（约500-700rpm）。
2、打开电源开关、电源指示灯亮，然后，揿下预供油按钮，开动预供泵，每次运转不超过30S，如下次运转达不到要求，应停30S 后重复一次，直至油压达到0.2-0.3MPa时（仅对带预供油泵），在揿下起动按钮，使柴油机起动，此时，运转指示灯亮。
威尔信发电机FGWP30E操作说明书
5. 燃油电磁阀故障。
6. 调速器调整不当或拉杆移位。
G、发电机组运行正常下，但不能送出负载。
1. 检查发电机输出开关是否完好。
附表 1：保养周期表
A：每天或运行 10 个小时
Hale Waihona Puke B：每年或运行 400 个小时
C：每运行 1000 个小时
* 初此运行机组和每次整修机组后的 50 个操作小时必须更换机油，机油滤清器
宁波日兴动力科技有限公司 服务热线：400-100-8969
8. 线路短接或受到干拢。 C、低油压停机 1. 检查机油是否足够。 2. 检查机油质量，是否变质，是否过稠。 3. 油压感应器故障。 4. 线路短接或受到干拢。 D、超速/停机 1. 按下急停键时，超速故障灯会亮灯，实际并无超速产生，复位后会自熄灭。 2. EIM 超速保护设置不当。 3. PCB 故障。 4. 调速器故障。 E、启动后电压表无法读数 1. 检查电压表选择按钮是选在电压栏。 2. 检查电球上保险管上 F1、F2、F3 是否烧断。 3. 检查电压表是否损坏。 4. 检查自动稳压板。 5. 检查旋转二极管。 F、机组运转不稳定 1. 燃油系统有空气。 2. 柴油滤清器脏。 3. 油管堵塞。 4. 空气滤清器脏。
* *
* * *
宁波日兴动力科技有限公司 服务热线：400-100-8969
及清洗油水分离器。
每年必须更换冷却液
每月必须给机组运行 0.5-1 小时
保养工作
A
B
C
检查机油量
*
检查冷却液量
*
检查电池液位
清洁空气环境
*
排除油水分离器中的水份沉积物
柴油发电机组中文说明书
斯坦福柴油发电机组使用说明书上海斯坦福动力设备有限公司1.概述斯坦福柴油发电机组采用柴油动力，为四冲程、水冷、直列、直喷、带涡轮增压柴油机，或者根据客户制定要求进行匹配，可靠性好、寿命长、具有良好的配套适应性，可满足客户的不同要求。
适用于工矿、工地、通讯、小型城镇作为流动或固定电源,供给动力、照明、通讯或其它应急备用电源。
本说明书主要对斯坦福系列柴油发电机组的工作条件、机组结构、性能指标及安装使用和维护作简要说明。
2.工作条件1.机组在下列标准状况下应能输出标定功率，标定功率分常用功率和备用功率两种。
常用功率是指机组能以此功率连续工作12h，其中包括过载10%工作1h；备用功率是指机组能以此功率连续工作1h，无超负载能力，备用功率在机组型号后用S表示。
大气压力100kPa。
环境温度为298K（25℃）。
空气相对湿度为30％。
若超过上述规定的条件连续运行时，（在按使用说明书规定进行保养的条件下）其输出功率按柴油机规定功率的90％修正后折算的电功率，但此电功率最大不得超过发电机的额定功率，当使用条件与该规定不符时，其输出功率应为按GB/T 6072.1-2000规定的方法修正柴油机功率后折算的电功率，但此电功率最大不得超过发电机的额定功率。
2.机组在下列条件下应能输出规定功率（允许功率修正）并可靠地工作。
a) 海拔高度不超过4000m。
b) 环境温度为（5～40）℃。
c) 空气相对湿度为90％(25℃时)。
当试验海拔高度超过1000m(但不超过4000m时)，环境温度的上限值按海拔高度每增加100m降低0.5℃修正。
3.机组只适宜在室内或具有避免日晒雨淋的场合使用（有防雨性能的箱式机组除外），机组不适宜在空气中带有导电尘埃、腐蚀性气体的场合使用。
3．警告与安全3.1 警告1.机组安装和移动时，须小心轻放，不得碰撞或翻转。
2.机组操作人员须遵守各项安全操作规程，包括操作手册和设备上的警示标识，否则有可能造成机组和人身的损害。
柴油发电机操作说明书
实用标准柴油发电机使用说明一、柴油发电机组的构成：主要分为：柴油发电机组本体、柴油发电机控制柜、柴油发电机出口开关等3大组成部分1、柴油机采用的是康明斯发动机生产的NTA855-GA2型，发动机形式为四冲程、直列6缸，排量为14L2、发电机采用的是stamford300KW发电机二、交流柴油发电机组：1、柴油发电机组参数：型号：300GF 相数： 3额定功率：额定频率：50HZ额定电压：400/230V 额定电流：540A额定转速：1500r/min 额定功率因数cos&：0.8三、控制部分发电机控制柜按钮说明：手动/自动转换开关：控制柴油发电机起动方式的高速怠速：指在手动方式下旋转加速指令发出电源启动：在这里是控制电源不动作时发电机控制器无控制电源急停按钮：用于紧急情况使用其它指示灯作用：市电合闸指示灯：指的是保安变低压侧4800开关在合闸位置发电机合闸指示灯：指的是发电机控制柜断路器合闸报警指示：综合报警闪烁蜂鸣报警器（具体报警检查屏幕）HGM6100U C系列发电机组控制器1.概述HGM6100UC系列电站自动化控制器集成了数字化、智能化、网络化技术，用于单台发电机组自动化及监控系统，实现发电机组的自动开机/停机、数据测量、报警保护及“三遥”功能。
控制器采用大屏幕液晶(LCD)显示，中文、英文、西班牙文和俄文可选界面操作，操作简单，运行可靠。
HGM6100UC系列电站自动化控制器采用微处理器技术，实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能，控制器所有参数可从控制器前面板调整，或使用PC机通过编程接口调整，也可使用PC机通过RS485接口调整及监测。
其结构紧凑、接线简单、可靠性高，可广泛应用于各类型发电机组自动化系统。
2.性能和特点HGM6100UC系列有四种型号：HGM6110U/6110UC：用于单机自动化，通过远端开机信号控制发电机组自动开机与停机；HGM6120U/6120UC：在HGM6110U/6110UC基础上增加了市电电量监测和市电/发电自动切换控制功能(AMF)，特别适用于一市一机构成的单机自动化系统。
柴油发电机使用说明书
非常感谢您选用本公司生产的发电机组产品！本说明书包含如何正确使用发电机组，请用户使用前认真阅读。
安全、正确地操作它，您将获得最好的回报。
本使用说明书中的所有技术资料和图示均与出版时的最新产品一致。
因修订及其他变化，该说明书中的内容可能与实际情况有细微的差别。
本公司拥有修改的权利，制定修订版本时恕不另行通知，敬请谅解。
本使用说明书版权归本公司所有，未经本公司书面同意不准翻印，违者必究。
本说明书是发电机组永久的组成部分，如果发电机组被转售，说明书将与发电机组一起被转售。
安全警告您和其他人的人身、财产安全是非常重要的。
请仔细阅读我们写在说明书和发电机组的贴花里的极重要的安全警告。
安全警告能提醒您注意那些可能会伤害到您和其他人的潜在危险。
在每种安全警告的前面都有符号*和“危险”，“警告”或“注意”三个词之一。
详情如下：若不遵循指示您将有生命危险或将受到极严重的伤害。
若不遵循指示您将有生命危险或将受到很严重的伤害。
若不遵循指示将可能受到较小的伤害。
若不遵循指示，您的发电机组和其它财产可能受到损害。

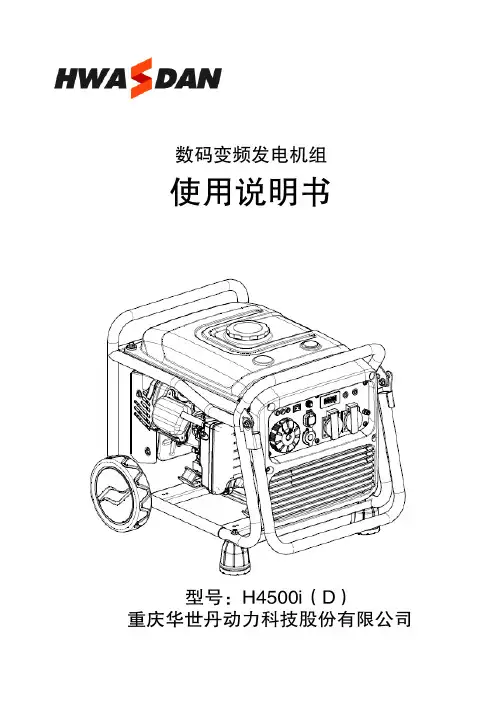

目录安全警告 (3)目录 (4)1. 安全须知 (6)1. 安全规范 (6)2. 特殊要求 (7)2. 安全警示标贴 (8)3.各部件名称 (9)1. 结构特征 (9)2. 控制面板 (10)3. 机型及序列号 (11)4. 控制系统 (12)1.机油报警系统(红色) (12)2.过载指示灯（红色） (12)3.交流指示灯（绿色） (13)4.节能开关 (13)5.接地端子 (13)5. 准备事项 (14)1. 燃油 (14)2 .机油 (15)3. 起动手柄 (15)4. 燃油开关 (16)5. 阻风门 (16)6. 交流断路保护器 (17)7. 接地端子 (17)6. 发电机使用方法 (18)1. 连接到家庭电源 (18)2. 发电机接地 (19)3. 交流电 (19)4. 高海拔地区使用 (20)7. 起动发电机 (21)1. 手拉启动 (21)2. 电起动 (21)8. 停止发电机 (22)9. 维护 (22)1. 更换机油 (24)2. 保养空滤器 (25)3. 火花塞 (25)10. 储存 (27)11. 故障检修 (28)12. 线路图 (29)13. 参数 (31)14、售后服务信息： (32)1. 安全须知1. 安全规范在操作发电机之前，阅读和理解说明书，熟悉发电机的安全操作流程能够请勿在室内使用请勿在潮湿的环境中使用请勿直接连接家用电器加注燃油时请勿吸烟加注燃油时请勿将油溢出加注燃油时请先停止发电机请将可燃物隔开至少1m2. 特殊要求·电器设备包括导线和插头应无裸露。
江苏苏美达 柴油发电机使用说明书(中文) REV01
●
发动机运行温度不正确
● 进气或排气管泄漏
20
前言
欢迎您选用我公司的柴油发电机组。 为了帮助您及有关工程师们了解发电机组结构、安装和操作方法,我们特备了这本手册。本 手册还提供了重要的安全说明、维护保养知识和故障排除方法。请随机器一起妥善保存，以便 随时备用。 使用及其前，请仔细阅读手册内容。 手册中不包括柴油发电机和交流发电机的维护信息，如果需要，请查阅随机配送的发动机 操作手册和交流发电机操作手册。 由于我们不断有新产品上市，如果机组技术数据、色彩、零配件或附件等有变动，恕不另 行通知。 未经我公司的授权或允许，不得以任何形式或手段复制本手册中的内容。
能是燃油含水所致）
●
●
燃油质量不符合规范，或者加注时 ●
严重污染
●
低怠速设置过低
●
●
● ● 阀门间隙不正确
●
喷管的喷嘴泄漏
●
油箱中燃油过少
●
转速表出现故障
●
●
●
喷嘴故障或者已被碳化
●
发动机使用过度
●
燃油供应故障，燃油温度过高
●
●
机油箱中机油液位过高
●
额定速度设备不合理
19
更换 冲洗系统后加干净的已处理水（必要是加防冻液)
注意 该图形表示有较大的危险情况，假如不避免，会直接导致轻微或中度的人 身伤害危险。
该图形表示有潜在的人身伤害危险。注意小心提示。
7. 一般故障处理
故障
发动机无法启动或者启动困难
发动机可以启动但达不到最高速度或突然熄火
发动机在加热时错误空转，不着火
发动机在运行过程中速度不稳
输出功率达不到要求
冷却剂温度过高，造成冷却剂损失
柴油发电机组操作手册(电气编)
柴油发电机组操作手册一、柴油发电机控制面板说明：停机、故障复位键手动模式键自动模式键发电机组启动键发电机组开关合闸按钮消音、试灯按钮发电机组开关分闸按钮菜单进入及确认键左右菜单导航键，循环选择菜单上下选择键，循环查看各菜单参数二、模式选择三、操作模式：1、手动模式下启动柴油发电机组：7310控制器通电后一般是处于停机/复位模式即控制器面板发电机组停机/复位键灯亮，机组处于停机模式，如果发电机组要启动：首先按手动模式键，转换在手动模式后，手动模式键灯亮，再按启动键，可实现机组手动启动。
2、自动模式下启动柴油发电机：若要发电机组处于自动模式，按自动模式键，发电机则处于待命，如有外部启动信号，发电机组直接启动；如果外部启动信号断开，发电机组冷却停机。
四、柴油发电机的操作：1、市电正常时柴油发电机控制面板自动模式键灯亮，处于热备用状态。
2、每半月进行一次柴油发电机组的试机，开机前需按照开机前的准备工作进行相应检查，以确保机组的正常启动。
3、柴油发电机组试机开停机步骤：1）检查应急电源段母线市电电源正常；2）严格按照柴油发电机组启动前的规定进行相应检查，确认无异常；3）将S30AAE02正常电源进线柜手动/自动转换开关打至手动；4）将S30AAE01柴油发电机组进线柜手动/自动转换开关打至手动；5）将S30AAE01柴油发电机组进线柜断路器摇至试验位置；6）根据环境温度，选择是否打开进出风百叶窗；7）按柴油发电机控制面板手动模式键，检查灯亮；8）按启动键，柴油发电机正常启动；9）按照规定进线相应检查，柴油发电机空负荷试运行20分钟；10）如果启动失败，检查有无异常或由于天气原因影响；如无异常可再试启动一次，如不能启动，需尽快通知车间处理；说明：如果启动失败报警发生，必须按停机/复位按钮将模块置于停机状态，才可以为下次启动做准备。
11）试起完成后，按停机键，完成停机；12）待机组完成冷却时间，转速停止后，检查有无异常；13）将S30AAE01柴油发电机组进线柜断路器摇至工作位置；14）将S30AAE01柴油发电机组进线柜手动/自动转换开关打至自动；15）将S30AAE02正常电源进线柜手动/自动转换开关打至自动；16）按柴油发电机控制面板自动模式键，检查灯亮；17）完成本次试机，填写柴油发电机启动记录薄。
潍柴电力原装 600kW 柴油发电机组技术说明书
潍柴电力原装600kW柴油发电机组技术说明书潍柴重机股份有限公司产品名称潍柴电力原装柴油发电机组机组品牌潍柴(原装)机组型号WPG825/B7机组产地山东·潍坊柴油机品牌潍柴柴油机型号6M33D725E310柴油机产地山东·潍坊发电机品牌潍柴发电机型号WHA-750-4/0.4智能控制器品牌潍柴智能控制器型号WHC6120断路器电动开关机组尺寸（mm）3810×1600×2075机组重量（kg）4980二、输出功率描述2.1主用功率(基本功率PRP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组能每年运行时间不受限制地为可变负载持续供电的最大功率。
2.2备用功率(限时运行功率LTP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组每年供电达500h的最大功率。
本项目潍柴机组功率按照此功率进行标定。
三、规范性引用文件潍柴柴油发电机组的设计、制造符合下列标准：GB/T20136-2006《内燃机电站通用试验方法》JB/T50054-1999《内燃机电站可靠性考核评定方法》JB/T10303-2001《工频柴油发电机组技术条件》GB/T2820-2008《往复式内燃机驱动的交流发电机组》系列标准JB/T6755-1993《柴油发电机组成套开关设备》JB/T8194-2001《内燃机电站术语》四、环境条件4.1机组的功率标定条件a）绝对大气压力，PX：100kPa（或海拔高度0米）；b）环境温度，Tr：298K（25℃）；c）空气相对湿度Φr：30%。
4.2机组在下列条件下，应能输出额定功率：a）海拔高度≤1000米；b）环境温度≤40℃；c）空气相对湿度Φr：≤90%。
4.3机组在下列条件下，应能输出规定功率（允许修正功率）并可靠地工作：a）海拔高度不超过3000m；b）环境温度：下限值-25℃，上限值50℃；c）空气相对湿度：最湿月平均最高相对湿度为95%（25℃）五、发电机组的主要技术规格机组型号WPG825/B7额定功率/容量（kW/kVA）600/750备用功率/容量（kW/kVA）660/825额定电压（V）400/230额定频率（Hz）50额定电流（A）1083额定功率因数0.8（滞后）额定转速（r/min）1500相数及接法三相四线、星形接法冷却方式闭式循环强制水冷启动方式DC24V电启动调压方式自动励磁方式无刷励磁绝缘等级H防护等级IP23控制方式手动、自动散热水箱设计温度（℃）≤45六、发动机的主要技术规格机组型号WPG825/B7柴油机品牌潍柴型号6M33D725E310功率（kW）725额定转速（r/min）1500型式L型、高压共轨进气方式增压中冷冲程数4气缸数6燃油系统高压共轨泵调速方式电控ECU调速缸径/行程（mm）150/185排气量（L）19.6机油容量（L）60.5防冻液容量（L）127启动方式DC24V电启动冷却方式闭式循环强制水冷曲轴旋转方向逆时针（面向飞轮端）七、发电机的主要技术规格机组型号WPG825/B7发电机发电机品牌潍柴型号WHA-750-4/0.4额定功率（kW）600额定转速（r/min）1500额定频率（Hz）50额定电压（V）400/230额定电流（A）1083额定功率因数0.8（滞后）波形正弦波相数及接法三相四线、星形接法、励磁方式无刷励磁调压方式自动绝缘等级/温升等级H防护等级IP23八、机组的主要性能指标8.1机组的主要性能指标（一）性能参数单位运行极限值电压稳定电压偏差δUst%≤±1瞬态电压偏差突减100%负载δU+dyn%≤+20突加负载δU－dyn%≤-15电压恢复时间s≤5电压不平衡度δU%1空载电压调整范围%不小于95～105频率频率降δfst%≤3稳态频率带βf%≤0.5瞬态频率偏差突减100%负载δf+dyn%≤+12突加负载δf--dyn%≤-10频率恢复时间s≤38.2机组的主要性能指标（二）机组型号WPG825/B7经济性指标发动机经济燃油消耗率（g/kW.h）≤198机油消耗率（g/kW.h）≤0.3环境污染限值振动单振幅幅值机组在空载、半载、满载运行时，其振动单振幅幅值≤0.5mm满载时踞机组1米处噪音（dB（A））≤100“三漏”要求机组无漏油、漏水、漏气、漏电等现象可靠性大修时间20000h 平均无故障时间1000h九、机组的主要控制功能控制屏安装潍柴控制器和电动开关，机组控制系统可以选择手动/自动模式对机组实现启停。
