陕州地坑院施工方法与贯通测量技术
陕州地坑院施工方法与贯通测量技术
地坑院是一种地下建筑物，常用于地铁、地下车库等工程的建设中。
陕州地坑院施工方法与贯通测量技术是指在陕州地区建设地坑院时所采用的施工方法和测量技术。
本文将介绍陕州地坑院施工方法和贯通测量技术的相关内容。
一、陕州地坑院施工方法
1. 地表开挖
地坑院的建设首先需要进行地表开挖，以便将地下空间暴露出来。
在陕州地区，常用的地表开挖方法有机械挖掘和人工开挖两种。
机械挖掘速度快，效率高，适用于规模较大的地坑院施工；而人工开挖则适用于较小规模的地坑院施工，需利用人工挖掘机械或工具进行开挖。
2. 地下支护
地下空间暴露后，需要进行地下支护，以确保施工过程的安全和稳定。
常用的地下支护方法有钢支撑、锚杆支护和混凝土喷射支护等。
钢支撑是指利用钢材制作的支撑结构，具有强度高、稳定性好的优点；锚杆支护是指通过在地下空间中预埋锚杆，以增强地下结构的稳定性；混凝土喷射支护是指利用喷射机将混凝土喷射到地下空间的墙壁和顶板上，形成一个坚固的支护结构。
3. 地下施工
地下支护完成后，可以进行地下施工。
地下施工包括地坑院的结构施工和装修施工两个方面。
结构施工主要是指地下空间的墙壁、顶板和地面等的施工，常用的材料有钢筋和混凝土等；装修施工主要是指地下空间的装饰和设备安装，包括灯具、空调和消防设备等。
二、陕州地坑院贯通测量技术
贯通测量技术是指在地坑院施工过程中，为了确保地下空间的贯通和连接，进行的测量技术。
常用的贯通测量技术包括水平测量和垂直测量两种。
1. 水平测量
水平测量是为了确定地下空间的水平位置和各个部位之间的相对位置。
常用的水平测量工具有水平仪、全站仪和测量经纬仪等。
通过水平测量，可以确保地下空间的各个部位在水平方向上的一致性，以便后续的施工和使用。
2. 垂直测量
垂直测量是为了确定地下空间的垂直位置和各个部位之间的相对高度。
常用的垂直测量工具有水准仪、全站仪和测量经纬仪等。
通过垂直测量，可以确保地下空间的各个部位在垂直方向上的一致性，以便后续的施工和使用。
总结：
陕州地坑院施工方法与贯通测量技术是地下建筑物建设过程中的重要内容。
在陕州地区建设地坑院时，需要采用适当的地表开挖方法和地下支护方法，并结合贯通测量技术进行施工。
通过合理的施工方法和准确的测量技术，可以确保地坑院的施工质量和安全性，为陕州地区的城市建设做出贡献。

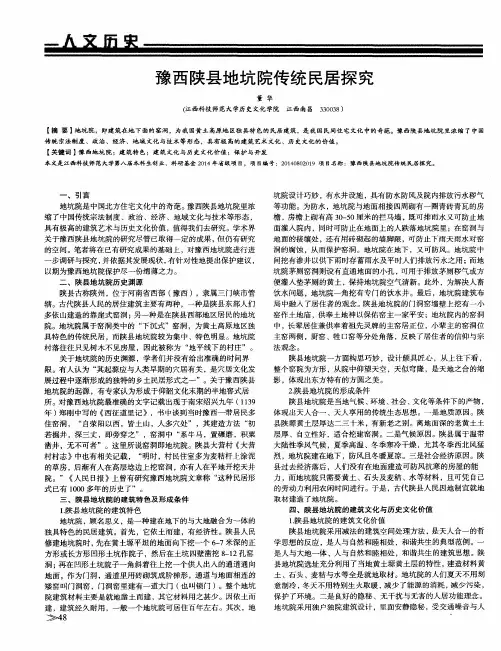

豫西陕县地坑院传统民居探究
中，长辈居住兼供奉着祖先灵牌 的主窑居正位 ，小辈 主的窑洞位 主窑两侧 ，厨窑 、牲 口窑等分处角落 ，反 ，学者们并没有给出准确的时间界
若掘井 ，深三丈 ，即旁穿之” ，窑洞 中 “ 系牛马 ，置碾磨 ，积粟
２ ． 陕县地坑 院的形成条件
陕县地坑院是 当地气候 、 环境 、 社会 、 文化等条件 下的产物 ， 体现 出天人合一 、天人享用的传统生态思想 。一是地质原因。陕
县陕塬黄土层厚达二三十米 ， 有新老之别 。离地 面深 的老黄土土 层厚 、自立性好 ，适合挖建 窑洞 。二是气候原因。陕县属 于温带 大陆性季风气候 ，夏季高温 、冬季寒冷干燥 ，尤其冬季西北风猛
一
、
引言
坑院设计 巧妙 ， 有水井设施 ， 具有 防水 防风及院 内排放污水秽气
地坑 院是 中国北方住宅文化 中的奇葩 。 豫西陕县地坑院里浓 缩 了中国传统宗法制度 、政治 、经济 、地域文化与技术 等形 态 ，
等功能。为防水 ，地坑院与地 面相接 四周砌有一圈青砖青瓦的房 檐 ，房檐 上砌有 高 ３ ０ — ５ Ｏ 厘米 的拦 马墙 ，既可排雨水又可防止地 面灌人院 内，同时可防止在地面上 的人跌落地坑院里 ；在窑洞与
地面的接 壤处 ， 还有用砖砌起 的墙脚跟 ，可防止下雨天雨水对窑 洞的腐蚀 ，从而保护窑洞。地坑 院在地下 ，又可 防风 。地坑院 中
具有极高 的建筑艺术与历史文化价值 ， 值得我们去研究。学术界
关于豫西陕县地坑 院的研究尽管 已取得一定的成果 ， 但仍 有研究
一
的空 间。笔者将在 已有研究成果 的基础上 ，对豫西地坑院进行 进 步调研 与探究 ， 并依据其发展现状 ， 有针对性地提 出保护建议 ，
第三章 贯通工程测量基本方法
(2) 计算标定数据： ① 贯通巷道中心线AB的坐标方位角α
AB为：
α
AB=arctg((yB-yA)/(xB-xA))
(5-4)
② 计算AB边的水平长度lAB为： lAB=(yB-yA)/sinα
AB=(xB-xA)/cosα AB
=((xB-xA)2+(yB-yA)2)1/2
(5-5)
③ 计算指向角β A 和β B 。由于经纬仪水平度量的刻 度均沿顺时针方向增加，所以在计算A点和B点的指 向角时，也要按顺时针方向计算。 A点：β A=∠CAB=α
这时的测量工作内容简述如下： (1) 进行地面连测，建立主、副井和3号井的近井点。 地面连测方案可视两井间的距离和地形情况以及矿上 现有仪器设备条件而定。 (2) 以3号井近井点为依据，实际标出井筒中心(井中) 坐标，指示井筒由地面向下开凿。 (3) 通过主、副井进行联系测量，确定井下导线起始边 的坐标方位角及起始点的坐标。

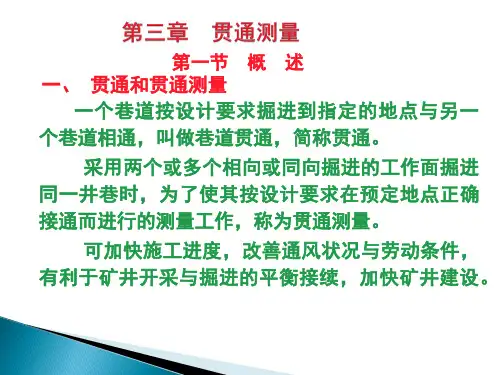

第一节 概 述 一、 贯通和贯通测量 一个巷道按设计要求掘进到指定的地点与另一 个巷道相通，叫做巷道贯通，简称贯通。
采用两个或多个相向或同向掘进的工作面掘进 同一井巷时，为了使其按设计要求在预定地点正确 接通而进行的测量工作，称为贯通测量。 可加快施工进度，改善通风状况与劳动条件， 有利于矿井开采与掘进的平衡接续，加快矿井建设。
两井之间贯通中央回风上山：
图5-14为某矿中央回风上山贯通立体示意图， 该矿用立井开据，主副井在-425m水平开掘井底 车场和水平大巷。风井在-70m水平开掘总回风巷。 中央回风上山位于矿井的中部，采用相向掘进，由 -425m水平井底车场12号石旋岔绕道起，按一定 的倾角向上掘进，并同时由-125水平的2000石门 处向下掘进。
艺术考察报告---陕县地坑院的构造及装饰

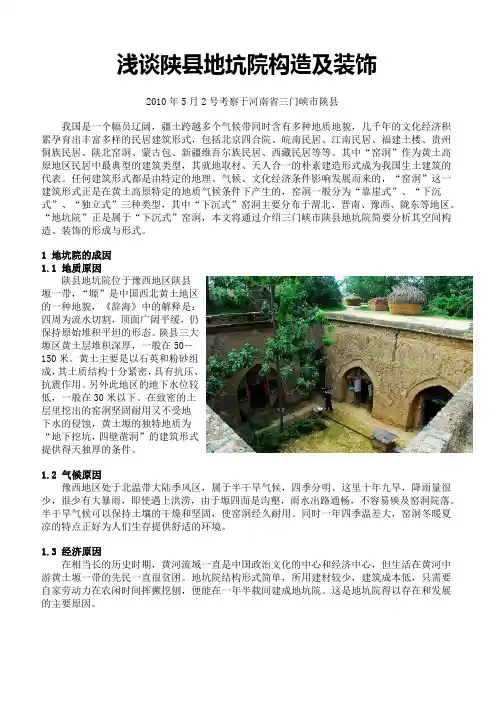

浅谈陕县地坑院构造及装饰2010年5月2号考察于河南省三门峡市陕县我国是一个幅员辽阔，疆土跨越多个气候带同时含有多种地质地貌，几千年的文化经济积累孕育出丰富多样的民居建筑形式，包括北京四合院、皖南民居、江南民居、福建土楼、贵州侗族民居、陕北窑洞、蒙古包、新疆维吾尔族民居、西藏民居等等。
其中“窑洞”作为黄土高原地区民居中最典型的建筑类型，其就地取材、天人合一的朴素建造形式成为我国生土建筑的代表。
任何建筑形式都是由特定的地理、气候、文化经济条件影响发展而来的，“窑洞”这一建筑形式正是在黄土高原特定的地质气候条件下产生的，窑洞一般分为“靠崖式”、“下沉式”、“独立式”三种类型，其中“下沉式”窑洞主要分布于渭北、晋南、豫西、陇东等地区。
“地坑院”正是属于“下沉式”窑洞，本文将通过介绍三门峡市陕县地坑院简要分析其空间构造、装饰的形成与形式。
1 地坑院的成因1.1 地质原因陕县地坑院位于豫西地区陕县塬一带，“塬”是中国西北黄土地区的一种地貌，《辞海》中的解释是：四周为流水切割，顶面广阔平缓，仍保持原始堆积平坦的形态。
陕县三大塬区黄土层堆积深厚，一般在50－150米。
黄土主要是以石英和粉砂组成，其土质结构十分紧密，具有抗压、抗震作用。
另外此地区的地下水位较低，一般在30米以下。
在致密的土层里挖出的窑洞坚固耐用又不受地下水的侵蚀，黄土塬的独特地质为“地下挖坑，四壁凿洞”的建筑形式提供得天独厚的条件。
1.2 气候原因豫西地区处于北温带大陆季风区，属于半干旱气候，四季分明。
这里十年九旱，降雨量很少，很少有大暴雨，即使遇上洪涝，由于塬四面是沟壑，雨水出路通畅，不容易殃及窑洞院落。
半干旱气候可以保持土壤的干燥和坚固，使窑洞经久耐用。
同时一年四季温差大，窑洞冬暖夏凉的特点正好为人们生存提供舒适的环境。
1.3 经济原因在相当长的历史时期，黄河流域一直是中国政治文化的中心和经济中心，但生活在黄河中游黄土塬一带的先民一直很贫困。
提高巷道的贯通质量与测量方法
提高巷道的贯通质量与测量方法提高巷道的贯通质量与测量方法矿山测量作业特别是地下开采的矿井测量作业责任重大井巷贯通如果受到测量精度的影响出现偏差将会造成重大的损失。
此外测量工作条件艰苦受到施工和生产的干扰；工作任务往往很紧迫时限较短。
因此如何提高巷道的贯通质量与测量精度非常重要。
针对大型贯通工程精度要求高、难度大的特点我根据这7年多以来的经验、教训总结出了一种新的测量方法。
根据贯通以后的导线连测证明该方法能够显著地提高贯通的精度减少工作量和巷道占用时间具有较好的推广价值。
贯通测量导线测站多、短边多、环境条件差（风流大、高温淋水、粉尘多、巷道压力大）。
根据井巷贯通测量的这些特点采取以下技术措施：①充分地利用现有的新型仪器设备在超长贯通测量中尽量采用陀螺定向所有的测量仪器设备在使用之前都要经过严格的检查校正。
②尽量依靠原有的导线点作为现在的导线点进行观测这样既可以把现在的观测资料作为成果资料也可以作为检核减少了观测的次数。
③提高测量精度严格地按照井下7秒级导线的要求施测对于个别虽然符合规程要求但是不可靠的测回重测特别注意了起始阶段和短边影响。
④中间过程尽可能采用长边导线减少测站数并且利用大锤球挡风对中减少对中误差影响。
⑤迎头掘进采用激光指向仪控制中腰线并且对激光控制点进行精度标定。
⑥在巷道掘进阶段要经常对巷道进行复测以避免由于巷道来压引起导线点错位移动提高导线点的精度。
⑦ 平面控制。
采用7″级控制导线水平角每站测2个测回边长往返测量4次取其平均值作为最后结果。
测量方法根据现场实际情况分别采用四架法和悬挂棱镜法。
所有导线测量均独立进行两遍。
⑧高程控制。
贯通路径大部分为斜巷所以均采用三角高程测量。
在导线测量的同时进行高程测量极大节省观测和计算的时间。
所有高程测量均独立进行两遍。
⑨为了防止大巷通风对测量精度的影响可以采用点下对中器进行对中而不是传统的锤球对中法。
⑩为避免人为误差的影响巷道复测时应更换观测、记录及前后视人员。
地平线下古村落 民居史上活化石——走进河南三门峡市陕州地坑院
地平线下古村落民居史上活化石——走进河南三门峡市陕州地坑院
作者：暂无
来源：《资源导刊》 2019年第6期
陕州地坑院位于河南省三门峡市陕州区张汴乡北营村。
作为一种古老而神奇的民居样式,地坑院蕴藏着丰富的文化,是全国乃至世界唯一的地下古民居建筑,被誉为“地平线下古村落,民居史上活化石”,是我国特有的四大古民居建筑之一。
“见树不见村,进村不见房,入户不见门,闻声不见人”便是它的真实写照。
地坑院的建造过程共分为四个步骤,可以简单通俗地概括为“向下挖坑、四壁凿洞、穿靴戴帽、美化装饰”。
营造技艺既与传统的阴阳八卦方位密切结合,又和宅主的命相息息相关,反映了古人卓越的智慧。
如今,像这样的村庄现存200多个,有地坑院12000余座,保存最完整现存时间最久的地坑院已有300多年。
这种神秘、奇特的民居,在中国乃至世界都是独一无二的。
2011年,地坑院营造技艺被列入国家级非物质文化遗产保护名录。
陕州地坑院景区是三门峡市陕州区政府精心打造的一个特色旅游项目,也是河南省国土资源开发投资中心参与投资建设的土地一级开发项目。
景区在地坑院原有的基础上,将22座地坑院相互打通,内设不同主题,全方位向世人展示地坑院的历史演变及陕州地区人们的生活风貌与民俗技艺,并于2016年5月23日正式营业。
与此同时,景区还保留了许多未经开发的地坑院供游客参观,沿着陕塬的黄土寻找失落的地下古村落,使地坑院传统文化源远流长地传承下去。
地坑院内展示的民俗表演与非遗展示如捶草印花、陕州剪纸、锣鼓书、澄泥砚、木偶戏、皮影戏、糖画、红歌表演、陕州特色婚俗表演等,蕴含着丰富的文化,体验互动性强,自开业以来深受广大游客的喜爱。
【原创】陕州地坑院
【原创】陕州地坑院
地坑院也叫天井院、地窑，是古人穴居方式的遗留，已有6000多年的历史，在河南陕县（现陕州区）、山西运城、甘肃垅东的庆阳及陕西的部分地区均有分布，是黄河两岸先民们繁衍生息的温床，被誉为地平线下的古村落。
陕州地坑院景区位于河南省三门峡市陕县张汴乡的陕塬，距市区11公里，离陕县县城5公里。
陕县的三大塬区，黄土层堆积深厚，一般在50米～150米，具有抗压、抗震、抗碱作用，因此凿挖窑洞，坚固耐用，进入村内，只闻人言笑语，鸡鸣犬吠，却不见村舍房屋，“进村不见人，见树不见村”正是地坑院的真实写照。
——原文发表于2017.2.17.微卫星新浪博客。
提高矿山井巷贯通测量精度的方法
提高矿山井巷贯通测量精度的方法摘要：矿山测量工作是一项重要而严谨的工作，它肩负着矿井的开拓、准备、回采巷道的测设，标定任务。
它与设计、施工紧密相联，起着承上启下的作用。
由于矿山井巷生产环境恶劣，噪音大，烟尘多，淋水等外界因素，测量作业往往处于紧张、繁忙的生产当中。
为了即保质量又能快速地完成测量任务，最小限度地占用生产时间，使测量人员及仪器迅速地摆脱恶劣环境，实现测量作业的最优化，创造最大的经济效益，掌握一些简单、快捷的测量技巧，对提高工作效率是很有必要的。
关键词：矿山测量成果计算数据处理一、贯通测量概述通过地面联测，再布设井下导线到待贯通巷道两端的贯通。
在贯通巷道工程中，对于其结合处所产生的偏差值，主要可以表现在三个方面: 水平面内沿巷道中线方向上的长度偏差; 水平面内垂直于巷道中线的左、右偏差; 竖直面内垂直于巷道腰线的上、下偏差。
二、贯通测量的重要性贯通测量是矿山生产给矿井测量工作人员带来的一项重要任务，贯通测量的人员的责任是非常重大的，它是保证个掘进工作面再沿着设计方向掘进时能够成功贯通的关键，如果因贯通测量过程中出现偏差而未能贯通巷道或者贯通结合处的偏差超过极限，都严重影响巷道的质量甚至会出现巷道报废的现象，给国家、集体或者个人造成巨大的经济损失。
为了提高矿山贯通测量的准确性，不仅贯通测量人员要有严谨的职业态度和熟练的专业技术以外，最重要的是要对贯通工程进行精度分析，结合实际情况，选择合理科学的测量方案和测量方法，在进行测量的时候要进行一定的误差预计，并将其与贯通测量中的允许误差进行对比，它可以更好地对贯通工作进行指导，对所完成的测量和计算应该进行客观可靠的检查，杜绝出现一切错误，这样才能保证巷道贯通的质量，提高工程的质量。
三、井巷贯通允许偏差的确定1、矿井下，测量支导线随巷道延伸而延长，支导线末端点位中误差为：由上式可以看出，井下支导线沿设导线点进行测量时，最末端的点位中误差大小和测站数、仪器本身测量精度、测量误差以及支导线的总长度有关。
民居建设中的地理思维探究——以河南省三门峡市陕州区曲村地坑院为例
78f t u r i f 教学参考2021年第4期•上研学实践民居建设中的地理思维探究一以河南省三门峡市陕州区曲村地坑院为例陈红方(河南省修武县第一中学，河南焦作）摘要：民居是当地自然环境和人文活动的产物，是人们千百年来与大自然和谐相处的智慧结晶。
文章 介绍了地坑院研学的目标方案和实施过程，引导学生从不同角度探究了曲村地坑院与当地自然环境、人文环境的关系，展示了部分研学成果，认为对其他民居的研学可参考本次活动。
关键词：民居；地理思维；地坑院；人地协调在研学旅行中，我们会遇到各种各样的民居，何为“民居”？简言之就是“不同地区人们的居住建筑”，包含住宅以及由其延伸的居住环境。
我国疆域辽阔，民族众多，各地区的自然环境、人文风情等都不相同，因此，各地居民的样式和风格也不相同。
民居的建设无不体现着劳动人民的“地理思维”。
2020年7月12日，笔者带领学生走访、考察了还未被旅游“包装”的原生态的地坑院——河南省三门峡市陕州区曲村地坑院。
_、确定研学目标，制订研学方案1. 研学目标(1) 引导学生通过多种途径获取曲村地坑院的 结构和功能特点，提升学生的自主学习能力、合作探究能力，进而提升其地理实践力、区域认知等地理核心素养。
(2) 通过引导学生结合曲村区域环境特点，从地 理视角分析地坑院形成和发展的原因、问题及可持续发展等，从而落实学生的综合思维并树立正确的人地协调观。
(3) 指导学生总结研学成果，归纳地坑院建设中 蕴含的地理知识和地理思维，构建“民居”研学的思维模板。
2. 研学方案(1)研学主题:探究曲村地坑院结构、功能特点与地理环境（自然和社会环境）的关系。
(2) 研学内容:①通过观察、测量等，绘制地坑院平面结构示意图。
②采访村民、实地体验，了解地坑院的前世今生、功能和特点。
③成果交流，归纳总结。
(3) 活动策划、负责人:陈红方。
(4) 研学人员：《县域高中地理实践资源与课堂教学整合的研究》课题组成员；修武县第一中学髙二地理兴趣小组成员。
贯通工程测量基本方法
井巷贯通可能出现下述三种情况： (1) 相向贯通 (2) 同向贯通或追随贯通 (3) 单向贯通
井巷贯通时，矿山测量人员的任务就是要保证 各掘进工作面均沿着设计的位置与方向掘进，使贯 通后接合处的偏差不超过规定的限度。
测量人员的责任十分重大。井巷质量，井巷报 废、人员伤亡等。
工作中应当遵循下列原则：一是要在确定测量 方案和方法时保证贯通所必须的精度，过高的或过 低的精度要求都是不对的；二是对所完成的测量和 计算工作应有客观的检查校核，尤其杜绝粗差。
弦长 l=2Rsin (α/2n) =2×12×sin(52°３０′０６ ″/2×2)=5.450m 转角 βA=βB=180°+ (α/2n)=193°０７′３２″ β1=180°+ (α/n)=206°１５′０３″
(5) 计算整个设计导线，使坐标闭(附)合，以检查计算 的正确性，见表5-6。
第三节 两井间巷道贯通测量
一、 采区内次要巷道的贯通测量
一般采区内次要巷道贯通距离较短，要求精 度较低，可用图解法求其贯通测量几何要素。巷 道贯通方向，在设计图上是用贯通巷道的中心线 来表示的，测量人员只要在大比例尺设计图上把 巷道的设计中心线AB用三角板平行移到附近的纵、 横坐标网格线上，然后用量角器直接量取纵坐标 (x)线与巷道设计中心线之间的夹角，即可求得贯 道巷道中心线的坐标方位角。
(1)轨道运输平巷贯通时，中线和腰线的容许偏差值 Δx′和Δh可用下式计算：
Δx′=2lv’/s
(5-1)
Δh = 2li极限
(5-2)
式中 l——由完全铺设好永久轨道的巷道到贯通相遇点的距 离，即铺设临时轨道的距离，一般l=20~30m；
v——轨距与车轮间距之间的容许差值，一般v=20mm； s——电机车头的轴间距； i极限——贯通巷道的实际坡度与设计坡度之间的容许差 值，一般i极限= 0.002~0.003
古风满目 陶穴遗韵——陕州地坑院窑
113As the most representative architectural form in the Loess Plateau, cave dwellings have sufficient cultural connotations and unique artistic values. As the only exposed face of the entire building, the kiln face not only carries folk symbols with local characteristics, but also reflects the original consciousness and beliefs of the residents. Based on the analysis of the kiln face decoration in the sunken cave dwellings in Shanzhou District, this paper summarizes the influencing factors of the humanistic decoration in the pit courtyard, and then conducts a basic discussion on the relationship between the kiln face decoration and the residents.窑洞作为黄土高原地区最具代表性的建筑形态，具有丰富的文化内涵和独特的艺术价值。
窑脸作为整个建筑的唯一外露面，既承载着极具地方特色的民俗符号，也是居住者原始意识和信仰的映射。
文章通过对陕州区下沉式窑洞中窑脸装饰的浅析，归纳得出地坑院艺术装饰的影响因素，进而对窑脸装饰与居住者的关系进行基础性探讨。
一、陕州地坑院览胜隶属于河南省三门峡市的陕州区，位处豫晋陕三省交界黄河南金三角地区，塬域内黄土层堆积深厚，土质结构紧密，具有良好的抗压、抗震作用。
