Q235热轧钢板冷弯裂纹分析
纹主要是由板厚 , % 2 处存在大量的硫化锰夹杂物 和磷的强偏析带所引起的。 （1） 厚度为 ,1 66 的 71/0 热轧钢板宽冷弯裂 纹主要是由板面存在一定深度的凹坑及微裂纹缺 陷所造成的。 !
- . -, - . -- . /, - . -3
武钢与澳大利亚签下 ,24 亿美元铁矿石交易
武钢与澳大利亚铁矿石的矿物私人有限公司签订了一笔规模大的交易， 此后， 澳大利亚巨大的矿石 储量将成为武钢优质矿石的可靠来源。 （刊辑） ,1
!"#$%&’& (" )($* +,"*’"- ).#/0 (1 2(3 4($$,* 53,,$ 6$#3, 7"#$
,12, ,34 / 5467， 89:2 ;<4 / <36， =9>2, ?47@
（+<A +AB<7CDC@E 8A7FAG CH IJ;81， I3<67 %#&&’&， 8<476）
引证文献(2条) 1.陈庆丰.严翔.刘武群.罗国华.张光新 10CrNiCu钢冷弯裂纹分析[期刊论文]-钢铁研究 2007(4) 2.陈庆丰.严翔.刘武群.付勇涛.罗国华.汪福成.张光新.任池锦 10CrNiCu钢冷弯裂纹分析[期刊论文]-武钢技 术 2007(1)
本文链接：/Periodical_wgjs200502003.aspx
万方数据 （1） !"#$% &’$()%*%+, 1--0， 2/
Q235热轧钢板冷弯裂纹分析
作者： 作者单位： 刊名： 英文刊名： 年，卷(期)： 被引用次数： 龚桂仙， 陈士华， 张萍， GONG Gui-xian， CHEN Shi-hua， ZHANG Ping 武钢技术中心,湖北,武汉,430080 武钢技术 WUHAN IRON AND STEEL CORPORATION TECHNOLOGY 2005,43(2) 2次
图%
裂纹沿板厚 # , % 处的偏析条带扩展
图$ 图 " ! 号样截面上的裂纹宏观形貌
裂纹沿硫化物扩展
& !’’
#!!
化学成分分析 取 "#$% & 号、 结果 # 号试样作化学成分分析，
如表 & 所示。由表 & 可以看出， 样品成分均符合 ’()**—++ 标准要求。
表# 项目 实测值 & 号样 # 号样 "!"$ #、 ! 号试样的化学成分 . * ! &)+ * ! &%5 /0 * ! #$ * ! #& 12 * ! 4% * ! 46 3 !( , / 图( 裂纹分布在白色条带上 & $’
万方数据
图)
裂纹、 硫化物夹杂及铁素体带
& !’’
在 # 号样冷弯开裂处取截面试样观察， 裂纹 附近无异常夹杂物， 亦无成分偏析现象。磨制外 侧表面试样并经试剂浸蚀后可看到裂口附近存在 带状条纹， 条纹处有凹坑及微裂纹， 距断裂面稍远 处亦有此类缺陷， 见图 +。用显微镜观察， 凹坑及 裂纹处存在 :;< （图 6） ， 其附近的组织与其它部位 不同， 呈冷变形状态， 且分布无方向性， 见图 &*， 无缺陷处的组织则为等轴铁素体 9 珠光体。
武钢技术 !&
科研与生产
&.’ 电子探针分析 用电子探针直接对 , 号样金相磨面上的白亮 色区域 （参见图 4） 与周围正常区中的铁素体组织 进行 ’(、 分析结果列于 )*、 + 微区成分对比分析， 表 1。由表 1 可以看出， 试样正常区磷质量分数 最高仅为 - . -, & ， 而白亮色条带上的磷质量分数 最高可达 - . /, & 。这一结果说明白亮色条带为 磷的偏析带。而偏析带中的条状硫化物为硫化 锰。
( 检 验
;-; 宏观检查 对板厚为 (& )) （编号 (） 和 (" )) （编号 "） 的 冷 !"#$ 热轧钢板宽冷弯裂纹试样进行宏观检查， 弯裂纹均产生于试样外侧并沿着弯头的宽度方向 （即原钢板的纵向） 扩展。仔细观察发现， ( 号样 裂纹附近的板面较光滑， 未发现其它缺陷。垂直
收稿日期： "&&% / (" / &’ 作者简介： 龚桂仙 （(V$( / 工程师 ） ， 女， 云南昆明市人， 高级 图 ; ; 号样裂纹宏观形貌
图"
凹坑及裂纹处存在 !"#
# $%%
的偏析有关。 1 号样钢基中未发现异常夹杂物及成分偏析 条带， 但在裂纹附近的板面观察到有一定深度的 凹坑及微裂纹缺陷， 且缺陷处存在 !"#， 说明该缺 陷并非冷弯时所致， 而是在冷弯成型前早已存在 的表面缺陷。冷弯时凹坑及微裂纹处极易产生应 力集中， 从而造成试样在冷弯过程中开裂。缺陷 附近组织变形严重， 也与该处应力集中相关。
存在一些 " 号样裂纹附近的板面则较粗糙， 斑点和细裂纹， 见图 "， 从截面上可见该裂纹沿板 厚方向扩展， 尾部尖细， 见图 #。
(&
万方数据 （"） !"#$% &’$()%*%+, "&&$， %#
龚桂仙， 等
"#$% 热轧钢板冷弯裂纹分析
常基体组织为铁素体 9 珠光体， 见图 )。
图 ! ! 号样外侧缺陷宏观形貌
图 &%
凹坑及裂纹附近的变形组织
# $%%
/ 结 语
（,） 厚度为 ,- 66 的 71/0 热轧钢板宽冷弯裂
!$ % & +
表 $ & 号试样正常区与白亮色条带成分对比 部位 正常区 白亮色区 第,点 第1点 第,点 第1点 ’( - . // - . /, - . /3 - . /5 )* - . 0- . 2/ - . ,4 - . ,3
* ! *#& * ! *$* * ! *&5 * ! *#&
’()** 7 ++ * ! &4 8 * ! ## * ! $* * ! $* 8 * ! 5% * ! *4% * ! *%*
#!"
金相检验 在 & 号样冷弯开裂处取横截面金相试样并经
磷偏析试剂浸蚀后， 在约板厚 & , 4 处肉眼可见一 些发亮的偏析条带， 裂纹沿这些偏析条带扩展， 见 其中 图 4。高倍下观察这些偏析条带呈白亮色， 伴有大量的硫化物夹杂。 直接磨制与轧制方向平行的断裂面观察， 近 外侧约板厚 & , 4 的部位存在集中分布的长条状硫 冷弯裂纹多沿 化物， 硫化物严重处级别达 4 ! % 级， 硫化物扩展 （图 %） ； 经磷偏析试剂浸蚀后， 同样可 看到裂纹及硫化物大多分布在白亮色的磷偏析带 试样经质量分数为 $ - 硝酸酒精溶液 上， 见图 5； 浸蚀后， 沿硫化物夹杂周围出现了铁素体带， 而正
!8&3.#/3： ;6)KDAL CH <CF GCDDAM LFAAD KD6FA !"#$ 47 N6G4C3L LKAB4H4B6F4C7L <6N47@ BCDM OA7M47@ BG6BPL 6GA A56)47AM OE )A67L CH QAF6DDC@G6K<4B6D FALF 67M ADABFGC7 KGCOA 676DEL4L - RAL3DFL L<CS F<6F F<A KG4)6GE B63LA FC F<A MAHABFL CH BCDM OA7M47@ BG6BPL HCG F<A <CF GCDDAM LFAAD KD6FA !"#$ 47 (& )) F<4BP7ALL 4L O34DM / 3K CH )67@67ALA L3DH4MA 47BD3L4C7L 47 D6G@A T367F4FE 47 F<A DCB6F4C7 CH ( * % F<4BPU 7ALL CH F<A KD6FA， S<4DA F<A BCDM OA7M47@ BG6BPL CH F<A <CF GCDDAM KD6FA 47 (" )) F<4BP7ALL )647DE GAU L3DF HGC) MAHABFL CH F<A MA7F K4FL 67M )4BGC / BG6BPL A54LF47@ CNAG F<A L3GH6BA CH F<A KD6FA 9,%:(.*&： BCDM OA7M47@ BG6BP； K<CLK<CG3L 67M L3DK<3G LA@GA@6F4C7； L3GH6BA MAHABFL !"#$ 热轧钢板作宽冷弯 V&W性能试验时弯角 处常出现裂纹， 造成冷弯性能不合格， 直接影响了 产品质量和经济效益， 为寻找裂纹原因， 对板厚为 （编号 (） 和 (" )) （编号 "） 的两件冷弯开裂 (& )) 试样作金相分析。 裂纹切取截面试样 （即原钢板的横截面） ， 从截面 上可见裂纹大致沿板厚 ( * % 处扩展， 呈现出里宽 外窄的特征， 见图 (。
本文读者也读过(10条) 1. 吴立新.曾静.张友登 中厚钢板冷弯成型时脆性开裂原因分析[期刊论文]-钢铁研究2004,32(6) 2. 白培谦 20钢板冷弯成型开裂分析[期刊论文]-理化检验-物理分册2005,41(z1) 3. 庞先进.巫宝振.刘微 16MnL汽车大梁板宽冷弯性能研究[期刊论文]-轧钢2002,19(5) 4. 陈庆丰.严翔.刘武群.罗国华.张光新.CHEN Qing-feng.YAN Xiang.LIU Wu-qun.LUO Guo-hua.ZHANG Guangxin 10CrNiCu钢冷弯裂纹分析[期刊论文]-钢铁研究2007,35(4) 5. 郭宏海.宋波.毛璟红.赵沛.徐冉.GUO Hong-hai.SONG Bo.MAO Jing-hong.ZHAO Pei.XU Ran 凝固组织对耐 候钢中磷偏析的影响[期刊论文]-材料与冶金学报2008,7(1) 6. 蒋仕军.JIANG Shijun 模注EA4T钢锭成分偏析规律的研究[期刊论文]-现代机械2010(6) 7. 陈泽仁.沈真.CHEN Ze-ren.SHEN Zhen 原位统计分布分析技术在连铸方坯偏析分析中的应用[期刊论文]-冶 金分析2010,30(12) 8. 孙雅茹.孙文儒.孙晓峰.郭守仁.刘正.胡壮麒.SUN Yaru.SUN Wenru.SUN Xiaofeng.GUO Shouren.LIU Zheng .HU Zhuangqi P的分布形态对一种低膨胀高温合金持久性能的影响[期刊论文]-材料研究学报2008,22(3) 9. 胡真明 Q235B板冷弯裂纹成因分析及工艺控制[期刊论文]-中国钢铁业2008(11) 10. 魏红.吴建春.于艳.梁高飞.方园.王俊.WEI Hong.WU Jianchun.YU Yan.LIANG Gaofei.FANG Yuan.WANG Jun 薄带连铸含磷低碳钢的组织性能研究[期刊论文]-材料导报2009,23(5)
Q235C厚规格钢板折弯开裂的原因分析
熔 炼（ 连浇炉次）Ｏ ． １ ７ Ｏ ． １ ９ １ ． ４ ７ ０ ． ０ １ ３ ０ ． ０ ０ ７ ０ ． ０ ２ ０ ． ０ ０ ２ Ｏ ． ０ ／ ２ 开裂钢板试样 ０ ． １ ７ ０ ． ２ １ １ ． ３ ５ ０ ． ０ １ ２ ０ ． ０ ０ ５ ０ ． ０ ２ ０ ． ０ １ ０ ． ０ １ ２
ｍ ｍ Ｘ １ ２ ３ ５ ０ ｍｍ钢板 ， 然后 弯成 圆筒形 将 两端 焊接 好， 再 通 过 圆矫 机 矫 圆 ， 送 入 下 道 工序 使 用 。钢 板 在 圆矫过 程 中 出现 开 裂 ， 客户 提 出质 量异 议 ， 要求 尽快 解 决 。从 现场 钢 板开 裂情 况看 ， 开裂 位置 距 离 焊接 点约 为 １ ７ ０ ｍ ｍ， 开裂 面平 整 ， 端 口整 齐 ， 未发现 有 明显 的大型夹 杂物 ， 只有应 力开 裂断 口的痕迹 。 复合 坯 轧 制 １ ０ ０ ｍ ｍ钢 板 加 工过 程 中 出现 断裂 系首 次 发生 。为 明确 断裂 生成 原 因 ， 消除 后续 生产
过程 中产 品质量 隐患 ， 进 行 了详细原 因分析 。
标准要求 实测结果
比较
≤５ Ｏ ６ ７
１ ７
≤ ６ Ｏ ３ ７
— ２ ３
≤ ３ １ ． ８
— １ ． ２
２ 冶炼工 艺及检 测分 析
从 冶 炼 生产 工艺 参数 和 操作 分析 ， 过 热度 ２ １ ～ ３ ４ ｏ Ｃ（ 略高 ） ， 拉 速恒定 １ ． １ ５ ｍ ／ ｍｉ ｎ ， 钢包换 包期 间中
表１ 开裂 钢 板试 样 与标 准 、 熔 炼 化 学 成 分 对 比 ％
项 目 Ｃ Ｓ ｉ Ｍｎ Ｐ Ｓ Ａ ｌ ｓ Ｎｂ Ｔ ｉ
卷 管生 产 ， 在 进行 圆 矫时 发生 钢 板断 裂 。其加 工 工 序为 ： 先 将 钢 板 沿 纵 向切 割 成 两块 １ ０ ０ ｍｍ Ｘ ２ ０ ０ ０
Q235B热轧板表面纵裂成因分析及工艺控制
昆钢 热轧 钢板 表 面纵裂分 布 与铸 坯裂 纹分 布存 在 对应关 系 ，热 轧 钢板 表 面纵 裂 源 于铸 坯 裂 纹 。 昆 钢 Ｑ２３５Ｂ钢成 分 处 于 裂 纹 敏 感 区 ，钢水 过 热 度 、拉 速控制 ，冷却制度不匹配 、保护渣使用存在不合理是 导 致 昆钢连铸 坯 纵 裂形 成 的 主要 原 因。为 此 ，通 过 结 合 昆钢 实 际 提 出 改 进 控 制 生 产 工 艺 的 方 法 ，到 ２０１４年该 厂 的 热 轧 钢 板 表 面 裂 纹 缺 陷 得 到 有 效 控制 。
关 键 词 Ｑ２３５Ｂ钢 热 轧 板 表 面 纵 裂 Ｍｎ／Ｓ ２００ ｍｍ 板 坯 过 热 度 拉 速 保 护 渣
Ａｎａｌｙｓｉｓ ｏｎ Ｆｏｒｍ ｉｎｇ Ｃａｕｓｅ ｏｆ Ｓｕｒｆａｃｅ Ｌｏｎｇｉｔｕｄｉｎａｌ Ｃｒａｃｋ ｏｆ
Ｓｔｅｅｌ Ｑ２３５Ｂ Ｈｏｔ·Ｒｏｌｌｅｄ Ｐｌａｔｅ ａｎｄ Ｃｏｎｔｒｏｌｌｉｎｇ Ｐｒｏｃｅｓｓ
１ 纵裂 特征 和分 析
１．１ 昆钢热 轧钢板 生 产工艺 流程
昆钢热 轧钢 板生 产工 艺流 程为 ：７０ ｔ ＫＲ法 铁水 预 处理— ０ ｔ转炉 冶炼一 氩 站 吹氩一 直 弧 型板 坯连 铸 机 浇注一 步进 式加 热炉一 高 压水 除鳞一 炉卷 轧机 往 复轧 制一 层流 冷却 一地 卷机 收卷一 钢卷 横切 一矫 直 一 检验一 成 品钢板 。
Ｍａｔｅｒｉａｌ Ｉｎｄｅｘ Ｓｔｅｅｌ Ｑ２３５ Ｂ，Ｈｏｔ—Ｒｏｌｌｅｄ Ｐｌａｔｅ，Ｓｕｒｆａｃｅ Ｌｏｎｇｉｔｕｄｉｎａｌ Ｃｒａｃｋ，Ｍｎ／Ｓ，２００ ｍｍ Ｓｌａｂ，Ｌｉｑｕｉｄ Ｏｖｅｒ—

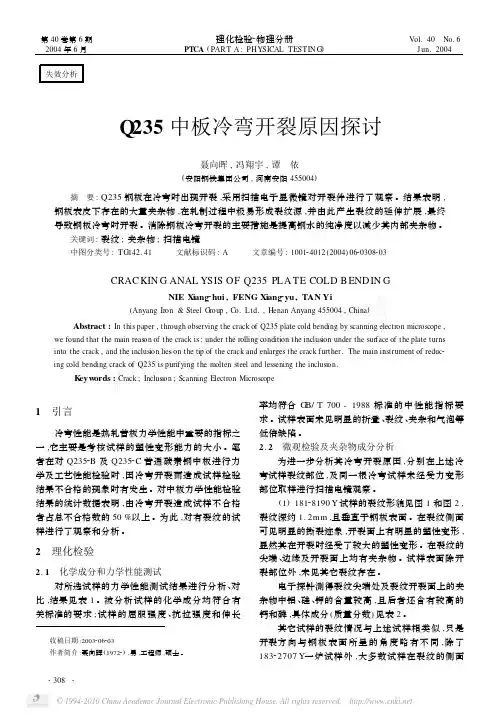

Q235中板冷弯开裂原因探讨
失效分析
理化检验2物理分册
PTCA ( PAR T A : PH YSICAL TESTIN G)
Vol. 40 No. 6 J un. 2004
Q235 中板冷弯开裂原因探讨
聂向晖 , 冯翔宇 , 谭 依
(安阳钢铁集团公司 , 河南安阳 455004)
·310 ·
(1) 内部夹杂物是产生冷弯开裂的主要原因 , 提高钢水的纯净度 ,减少其内部夹杂物是减少其冷 弯开裂的有效方法之一 。
(2) 采用合适的轧制和冷却制度 ,改善钢板内 部显微组织 ,减少钢板内部魏氏组织 、带状组织的影 响 ,则可以明显改善钢板的抗塑性变形能力 ,避免冷 弯裂纹的出现 。
和尖端等处均存在大小不等的夹杂物 ,夹杂物成分 以铝 、硅和钙等为主 。
(2) 在试样中还发现存在于裂纹之外部位的夹 杂物 ,大多存在于钢板表皮下和裂纹扩展方向且多 位于钢板一侧 。图 3 为钢板表皮下约 0. 2mm 处一 夹杂物 ,可以看出该夹杂物在受力后已开裂 ,只是由
2. 3 显微组织检验 为了解钢板基体组织情况 ,从冷弯试样未经受
20
285
440
30
22
245
425
29
22
245
425
29
22
245
425
29
冷弯
d = 1. 5a 裂 d = 1. 5a 裂 d = 1. 5a 裂 d = 1. 5a 裂 d = 1. 5a 裂 d = 1. 5a 裂 d = 1. 5a 裂 d = 1. 5a 裂 d = 1. 5a 裂
图 1 18128190 Y 试样的裂纹及夹杂物形貌 Fig. 1 The image of crack and inclusion of
钢件折弯开裂问题的分析
钢件折弯开裂问题的分析我公司应⽤于⼭东某⼯程的⾼压开关设备需要⼀批10mm厚的Q235-AF钢件。
由于产品是在户外使⽤，因此，需对钢件进⾏热镀锌处理，以提⾼其防腐性。
同时，这批钢件的形状需要符合⼯程现场布置要求，所以需要在现场对其进⾏折弯处理，但在折弯时，部分钢件出现了开裂情况。
我们从各个⽅⾯分析了出现这种问题的原因，并做了⼀组试验，验证了各种因素对钢板折弯的实际影响，从⽽解决了钢件折弯开裂的问题。
1. 问题原因分析从现有情况分析，出现开裂的可能因素主要有以下⼏⽅⾯：（1）Q235-AF属于等级较低的钢种，其S、P含量相对略⾼，⼒学性能相对稍差。
（2）热镀锌⼯艺相当于把钢材放⼊到560℃溶液中后冷却，在这过程中有可能导致氢脆或者淬硬，导致表⾯脆性增加。
1981年我被调到省⽂化厅⼀个研究单位拿⼯资，专业写⼩说。
⼀、⼆年时间，我每天打开稿纸，脑⼦⼀⽚空⽩，⼀整天⼀整天地发呆。
把许多等待奇迹的⼈急坏了。
省报上有了公开的议论，关于我的“苦闷”，关于让我离开基层是否明智……私下的批评就更加尖锐：“只⽣⼀个好”“本来就不是这块料”，之类；省⽂联《创作评谭》的编辑吴松亭受领导派遣，专程去北京请⼤评论家阎纲给我打⽓。
但这只能更加强化我的焦虑。
1980年在中国作协⽂讲所，王安忆看到报上我的责编丘峰抬举我的⽂章，问我：你⾼兴吗？我转过脸，⽆法正视她。
（3）Q235-AF的冷脆转变温度为－20℃左右。
出现问题时正值冬季，⼭东现场的温度在－10℃左右，低温条件对其⼒学性能有⼀定影响。
（4）Q235轧制钢板的⼒学性能具有⽅向性，其沿轧制⽅向（纵向）的弯⼼直径为a，垂直于轧制⽅向（横向）的弯⼼直径则为1.5a（a为钢材厚度），因此，不同⽅向的试板在折弯过程中会展现出不同的⼒学性能。
要从困境中⾛出来，活成⾃⼰的样⼦，也要靠钝感⼒。
那么，怎样⽤好钝感⼒呢？⾸先，要有个积极的⼼态，坚信每个学⽣的本质都是向善、向上、向美的。
问题只是暂时的，不过是⾃⼰⽬前还没有找到解决问题的办法⽽已。
q235·a·f钢焊接热裂纹产生的原因及对策
疋科技_虱Q235A F钢焊接热裂纹产牛的原因及对策赵志强(徐州技师学院，江苏徐州221000)喃要]Q235A F这种低碳钢总体上来说焊接}生优良。
但少数情况下焊接会有热裂纹出现，热裂纹的产生与焊材或母材中碳、硫、磷含量过高都有关。
为避免热裂纹的出现，必须减少碳、硫、磷溶入焊缝，可以采用碱}生焊条焊接等措施加以解决。
哄键词]Q235A F；热裂纹；对策Q235A F钢是屈服强度为235M Pa，质量等级为A级，沸腾法脱氧的低碳钢。
它属于普通碳素结构钢的范畴。
按G B700—88要求其舍碳量为014％～022％，另外含有O．3％～065％的锰和不大于030％的硅两种有益元素以及不大于0050％的硫和不大于0045％的磷两种杂质元素。
总体来说这种钢C、M n、S i含量少，碳当量值很低，通常情况下其焊接性能优良，整个焊接过程不需要采取特殊工艺措施，即可获得满意的焊接接头。
但在少数情况下，其焊接性也会不好，焊接时也可能会有裂纹产生。
去年春季开学时，我校购进一批12m m厚Q235A F钢板和一批E4303焊条，对学生进行焊条电弧焊板对接V型坡口立焊单面焊双面成形课题实训I时，就出现了在焊缝中产生裂纹的现象。
裂纹集中出现在打底焊道的中间位置，特别是未填满的弧坑处。
熄弧后，稍微冷却即可看到弧坑处有裂纹产生，清除熔渣，可发现裂纹断口处有明显的氧化色彩。
据此我们判断裂纹是在焊缝处于较高温度时形成的，是热裂纹。
焊接裂纹是在焊接过程中，焊接接头局部地区的金属原子结合力遭到破坏而形成新界面所产生的缝隙。
它是焊接接头中最危险的焊接缺陷，其危害性极大，是焊接结构和容器发生突然破坏，造成灾难性事故的主要原因之一。
因此，也是生产中要防止的重点。
热裂纹是在焊接过程中焊缝和热影响区金属冷却到固相线附近的高温区时产生的，故称为热裂纹。
从金属材料断裂理论可知，焊接热裂纹具有高温沿晶断裂的性质，发生高温沿晶断裂的条件是在高温阶段晶间延性或塑性变形能力6m i n不足以承受焊缝金属凝固和高温冷却过程积累的应变量￡，即E≥6m i m时产生的。
Q235B钢板冷弯开裂原因分析及预防措施
Q235B钢板冷弯开裂原因分析及预防措施摘要：2011年初，临钢生产的12～40 mm厚钢板在冷弯时发生开裂现象。
在开裂部位取样分析发现钢板开裂主要原因是钢中存在带状偏析和硫化物、硅酸盐夹杂过多阻断了钢基体的连续性，导致受力断裂。
通过采取适当措施可以减少夹杂物的产生。
2011年1~3月份，山西新临钢钢铁有限公司(全文临钢)生产的产品共发生26起质量异议，其中因Q235B冷弯加工裂纹开裂11起，占42.3%。
裂纹开裂见图1。
1 Q235B钢板检验结果1.1钢板氧、氮、磷、硫含量情况（见表1）从分析结果来看，钢板氧含量较高。
1.2 Q235B质量异议取样分析结果（见表2）从成分对比情况看,两次分析结果存在一定差异，但偏差不大，在同一钢种成分范围内。
出现偏差与取样位置、成分出现偏析等原因有关。
经市场调研，临钢Q235B成分与国内其他19家钢厂（质量证明书）的差别，碳质量分数：临钢平均为0.17%，其他厂在0.15%以上（平均为0.16％），临钢基本持平；硅质量分数：临钢平均为0.18%，其他厂家平均为0.22%，临钢略低；锰质量分数：临钢平均为0.44%，其他厂家平均为0.61%，临钢明显偏低；磷质量分数：临钢平均为0.025%，其他厂家磷质量分数平均为0.018%，临钢高；硫质量分数：临钢平均为0.027%，其他厂家平均为0.013%，临钢高。
1.3 夹杂物检验情况（见表3）从所取试样的整体检验情况分析，试样都存在较严重的硫化物分布。
在距离表皮1~2 mm处，硫化物夹杂很少，距离表面约6~7 mm处，硫化物夹杂开始增多，到中心处最为严重。
1.4金相分析结果从金相分析结果和夹杂物的评级上看，试样硫含量偏高；硅酸盐夹杂物含量较高，尺寸较大，但晶粒度与正常试样区别不明显，夹杂物沿轧制方向与铁素体和珠光体呈带状分布（见图2）。
1.5电镜分析结果有的试样断口表面有黄色氧化铁，微观断口以脆性断裂为主；试样宏观断口上有夹杂存在，微观断口形貌为韧性断裂；有的钢板断面上有空洞缺陷，应该为钢板中存在疏松或中间裂纹。
Q235钢试件抗裂特性分析
Q235钢试件抗裂特性分析
一、Q235钢抗裂性能的研究
在许多地质环境及不同地质场景中，Q235钢是一种主要应用的金属材料，由于其优良的抗拉强度及优良的塑性，Q235钢能够抵抗各种地质应力及荷载的最大影响，很好地保护建筑物和平台的稳定性。
但是，Q235钢也有其自身的弱点，尤其是抗裂性能比较薄弱，在极端的环境下，它的抗裂性质会受到威胁，从而影响Q235钢的性能，因此，对Q235钢的抗裂性能进行研究分析，显得尤为重要。
1.1、Q235钢的抗裂特性
Q235钢是一种普通碳素结构钢，根据GB/T700-2023标准，它的组成成分如下：C≤0.12%，Si≤0.30%，Mn≤1.40%，P≤0.045%，S≤0.045%。
Q235钢的热轧性能非常优良，能够抗拉强度可达每厘米235MPa，屈服强度比拉伸强度低38MPa，屈服弯曲比抗拉强度低40MPa，但其热处理性能比较差，抗拉强度大大降低。
同时，Q235钢的裂纹扩展性能很差，抗裂能力也不是很强，破坏温度比较低，通常在-20℃～300℃之间。
1.2、Q235钢抗裂性能的测试
为了更好地分析Q235钢的抗裂性能，需要对其进行实验测试，以下介绍两种常用的实验方法：
（1）拉伸实验：将Q235钢切割成试样，放置在拉伸机上，在不断加载的过程中。
Q235B板冷弯裂纹成因分析及工艺控制
和规范化，避免在连铸过程中钢水二次污染。
２．２．３降低钢中氢含量
氢对钢性能的危害性很大，为降低钢中氢含量炼
钢工序采取了几条主要措施。
１）三钢地处南方，气候潮湿，加强入炉原料的干
燥和管理足一项基础性的措施。
２）加强转炉炉口、氧枪、汽化烟道等设备的使用
管理与设备维护，避免在设备漏水情况下冶炼。
３）确保所有与钢水直接接触的耐材、保护渣、
图３试样表面及其裂纹处的显微组织
图５试样非裂纹处
图６试样非裂纹处
的夹杂物形貌及能谱（１） 的夹杂物形貌及能谱（２）
试样裂纹处的夹杂物分析如图７、图８所示。夹 杂物呈大尺寸条片状形貌，化学成分相对比较复杂，
ｎ 譬 Ｚ ＇
图４试样内部未穿透裂纹周边的显微组织
ｒ一
量硼ｍ．１ｌ 万方数据
图７试样裂纹处条片状 图８试样裂纹处条片状 夹杂物的形貌及能谱（１） 夹杂物的形貌及能谱（２）
图２冷弯试样裂纹的截面形态 １．３冷弯裂纹的微观组织 图３是冷弯裂纹试样表而和裂纹周边的微观组织。 由图３可以看出，冷弯试样表面没有因过冷等引起的 异类组织，试样表面与裂纹周边具有相同的铁素体＋珠
光体组织，铁素体晶粒较细凡无局部魏氏组织。另 外，珠光体、带状组织并不十分严重，而且裂纹的 走向与珠光体条带大致是垂直关系。由此可以判断， Ｑ２３５Ｂ钢板出现的冷弯裂纹来自基体组织因素的影响不 大，也就是说冷弯裂纹的产生与坯料加热、轧制及冷 却工艺制度之间没有直接的因果关系。
１ｕｖ—
Ｖｏ １Ｖ
Ｖ·ＵＵ
Ｕ·山１
Ｖ·Ｕ厶了
Ｖ·Ｖ１１
．士Ｖ
５３００
０．２
０．５８
０．２２
０．０１９
０．０１９
Q235B热轧钢带成型过程折弯开裂成因分析
Q235B热轧钢带成型过程折弯开裂成因分析
张通;贾军艳;薛强;刘洋;杨小波;赵启扬
【期刊名称】《金属世界》
【年(卷),期】2024()1
【摘要】基于Q235B成型过程中折弯开裂问题,具体分析了其化学成分、缺陷位置与正常组织显微形貌、折弯开裂处裂口形貌、夹杂物、晶粒度等对钢卷性能的影响。
铁素体和贝氏体混合组织具有较高的边部裂纹敏感性,冲裁后边部在存在微裂纹和毛刺的情况下进行加工造成了裂纹扩展是边部开裂的直接原因,靠近原始带钢热轧边部的组织表面存在混晶情况,会加重裂纹的扩展程度。
【总页数】5页(P73-77)
【作者】张通;贾军艳;薛强;刘洋;杨小波;赵启扬
【作者单位】河钢集团唐钢公司
【正文语种】中文
【中图分类】TG3
【相关文献】
1.Q235B热轧钢带横折缺陷分析
2.Q235B热轧钢带冷弯开裂原因分析及措施
3.Q235B高速路护栏板折弯开裂原因分析
4.Q235B热轧钢带冲折开裂分析
5.Q235B热轧带钢折弯开裂原因分析及改善措施
因版权原因，仅展示原文概要，查看原文内容请购买。
Q235B热轧钢带冷弯开裂原因分析及措施
２１ ０ ０年 １ Ｏ月
金 属 材 料 与 冶 金 工 程
Ｍ ＥＴＡＬ Ｍ ＡＴＥ ＡＬＳ ＡＮＤ Ｅ ＲＩ Ｍ ＴＡＬ ＵＲＧＹ ＥＮＧＩ Ｌ ＮＥＥ ＮＧ ＲＩ
Ｖ ０ － ＮＯ． ｌ３８ ５ ０ ｃ ２ ０ ｔ ０１
Ｑ２ ５ ３ Ｂ热 轧钢 带冷 弯开 裂 制 拉 长 使 钢 材 表 面 产 生 裂 纹 源 。 当 然 ，次要 原 因 的根 源 还 在 于 钢 水 气体 含 量 高 导致 铸 坯存 在 皮 下
气 泡 。而 在 这 些 非 金 属夹 杂 物 中 ，又 以 Ｃ 类 （ 酸 盐 ）和 Ｄ 类 （ 状 氧 化物 ）夹 杂 为 最 多 和等 级 最 高 。 基 硅 环
氧 在 固 态 钢 中 的溶 解 度 非 常小 ，几 乎 全 部
以 氧化 物 夹 杂 的形 式存 在 于 钢 中 ，因 氧 化 物 夹
１ 开 裂 试 样 金 相 组 织 和 夹 杂 物 等 级
检 验
为 找 出冷 弯 开 裂 原 因 ，制定 出改 善 冷 弯性
能 的 工艺 措 施 ，并 对 Ｑ２ ５ 热轧 卷 板 冷 弯 开裂 ３Ｂ
ｃ ａ ｋ ｎ ｉ ｔ ｔ ｄｕ ｔ ｔ ｅ ｔｅ ｂ ｌｅ ｐ ｄ ｒ ｓ ｏｘ ｄ ｚ ｄ ｅ ｏ ｌ ｒ ｃ ｇ ｓ ｈａ ｅ ｏ ｈ ｓｅ ｌ ｉｌｔ ｅ ｉ ｅ ｍｉ ｉ ｉｅ ｓ ｒ ｕｓｙ， ｓ ｂ ｕ ａ ｅ ｕ ｂｂ ｅ ｉ ｉ ｕ ｃ ｔ ｎ ｏ ｓ ｂｕ ｌ
ＡＢＳ ＴＲＡＣＴ ： Ｔ ｅ ｃ ｎ ｉ ｅ ａ ｌ ｈ ｓ ａ ｎ ｈ ｍｉ ａ ｘ ｍｉ ａ ｉ ｎ ａ ｄ ｓｒ ｃ ｕ ｅ ａ ａ ｙ ｉ ｈ ｏ ｓ ｒ ｂ ｅ ｐ ｙ ｉ ｌ ａ ｄ ｃ ｅ ｃ ｌ ｅ ａ ｎ ｔ ｎ ｔ ｔ ｒ ｎ ｌ ｓｓ ｄ ｃ ｏ ｕ
