交通信号灯模拟电路实验
目录1 引言 (1)2 Multisim的简介 (2)3 设计过程 (3)3.1 总体设计要求 (3)3.2 控制电路的特点 (4)4 单元模块 (6)4.1 电源模块 (6)4.2 秒脉冲发生模块 (6)4.3 计数模块 (8)4.4 分频模块 (9)4.5 控制电路模块 (10)5 交通信号灯的仿真与调试 (14)5.1 电路的仿真 (14)5.2 交通灯完整功能的实现 (16)5.3 调试方法 (18)5.4 调试中出现的问题、原因分析及解决方法 (18)6 设计心得 (21)参考文献 (23)附录Ⅰ器件明细表 (24)附录Ⅱ仿真原理图 (25)1 引言设计内容：1.信号灯白天工作要求某方向绿灯点亮20秒，然后黄灯点亮4秒，最后红灯点亮24秒。
在该方向为绿灯和黄灯点亮期间，另一方向红灯点亮。
如果以4秒作为时间计量单位，则某一方向绿、黄、红三种指示灯点亮的时间比例为5：1：6。
从点亮要求可以看出，有些输出是并行的：如南北方向绿灯亮时，东西方向红灯亮；南北方向黄灯亮时，东西方向红灯亮；南北方向红灯亮时，东西方向绿灯亮；南北方向红灯亮时，东西方向黄灯亮。
信号灯采用LED红、绿、黄发光二极管模拟。
2.夜间工作方式南北东西各方向黄灯亮，且每秒闪动一次。
其它灯不亮。
要求设置一个手动开关，用它控制白天和夜间工作方式。
交通灯的发展史交通灯是指由红、黄、绿三种颜色灯组成用来指挥交通的信号灯，最早出现在英国中部的约克城的一个典故中，当时交通灯只有两种颜色红绿，随着各种交通工具的发展和交通指挥的需要，第一盏名副其实的三色灯(红、黄、绿三种标志)于1918年诞生。
它是三色圆形四面投影器，被安装在纽约市五号街的一座高塔上，由于它的诞生，使城市交通大为改善。
交通灯中黄色信号灯的发明者是我国的胡汝鼎，他怀着“科学救国”的抱负到美国深造，在大发明家爱迪生为董事长的美国通用电器公司任职员。
一天，他站在繁华的十字路口等待绿灯信号，当他看到红灯而正要过去时，一辆转弯的汽车呼地一声擦身而过，吓了他一身冷汗。
回到宿舍，他反复琢磨，终于想到在红、绿灯中间再加上一个黄色信号灯，提醒人们注意危险。
他的建议立即得到有关方面的肯定。
于是红、黄、绿三色信号灯即以一个完整的指挥信号家族，遍及全世界陆、海、空交通领域了。
交通灯中三种灯的都有着不同的作用，绿灯亮时，准许车辆通行，黄灯亮时，已越过停止线的车辆可以继续通行；红灯亮时，禁止车辆通行。
交通灯的工作是由交通信号控制机来控制的，交通信号控制机又成信号机，信号机的作用是能够改变道路交通信号顺序、调节配时并能控制道路交通信号灯运行的装置。
很多中文资料都认定黄色信号灯的发明者是中国人胡汝鼎，时间是1927年，不少文章甚至绘声绘色地写道：一天，他站在繁华的十字路口等待绿灯信号，当他看到红灯而正要过去时，一辆转弯的汽车呼的一声擦身而过。
回到宿舍，他反复琢磨，终于想到在红、绿灯中间再加上一个黄色信号灯，他的建议立即得到有关方面的肯定。
于是红、黄、绿三色信号灯即以一个完整的马路工具出现在世界上，造福后人。
但这种说法站不住脚，世界上第一盏红黄绿三色、四方向的交通信号灯在1920年10月就已经投入了使用，这盏由警察威廉波茨发明的信号灯，被安装在了底特律伍德沃德大街和福特街的交界处，其三色灯光的含义与今天基本一致，亨利福特纪念馆收藏了这一文物并进行展出。
而用黄色代表“慎行”的想法也不新鲜，铁路系统很早就开始运用，1899年，纽约、纽黑文和哈德福德的铁路系统就使用了三色灯，红色是“停止”，绿色代表“全部清除”，黄色代表“谨慎”。
2 Multisim的简介EDA（电子设计自动化）技术是一门以计算机为工作平台进行电子产品自动化设计的技术，利用EDA工具，大量工作可以通过计算机完成，并可以将电子产品从电路设计、性能分析到设计出PCB版图的整个过程在计算机上自动完成。
EDA的软件很多，其中Multisim是目前最为流行的电路仿真软件，是广大专业及业余电路设计人员及在校大学生设计电路的得力工具。
Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。
它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。
工程师们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。
Multisim提炼了SPICE仿真的复杂内容，这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。
通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。
Multisim 10通过直观的电路图捕捉环境, 轻松设计电路;通过交互式SPICE仿真，迅速了解电路行为；借助高级电路分析, 理解基本设计特征；通过一个工具链，无缝地集成电路设计和虚拟测试；通过改进、整合设计流程, 减少建模错误并缩短上市时间。
NI Multisim软件结合了直观的捕捉和功能强大的仿真，能够快速、轻松、高效地对电路进行设计和验证。
凭借NI Multisim，您可以立即创建具有完整组件库的电路图，并利用工业标准SPICE模拟器模仿电路行为。
借助专业的高级SPICE分析和虚拟仪器，您能在设计流程中提早对电路设计进行的迅速验证，从而缩短建模循环。
与NI LabVIEW和SignalExpress软件的集成，完善了具有强大技术的设计流程，从而能够比较具有模拟数据的实现建模测量。
3 设计过程交通信号灯是交通信号中的重要组成部分，是道路交通的基本语言。
为了加强道路交通安全，减少事故的发生，提高道路的使用效率，交通信号灯的设计尤为必要，同时，设计交通信号灯所应用的知识涉及范围广，通过设计可以牢固掌握所学理论知识，有利于电子技术的学习，将理论与实际有机联系起来，有利于对电子器件的功能和作用有更深入，更形象的理解。
交通信号灯控制系统是典型的数字电路控制系统，通过该系统的设计和仿真，我们可以得到数字及系统的综合训练。
3.1 总体设计要求1 信号灯白天工作要求某方向绿灯点亮20秒，然后黄灯点亮4秒，最后红灯点亮24秒。
在该方向为绿灯和黄灯点亮期间，另一方向红灯点亮。
如果以4秒)2(7.02ln )2(2121R R C R R T +=⨯+=作为时间计量单位，则某一方向绿、黄、红三种指示灯点亮的时间比例为5：1：6。
从点亮要求可以看出，有些输出是并行的：如南北方向绿灯亮时，东西方向红灯亮；南北方向黄灯亮时，东西方向红灯亮；南北方向红灯亮时，东西方向绿灯亮；南北方向红灯亮时，东西方向黄灯亮。
信号灯采用LED 红、绿、黄发光二极管模拟（白天点亮时的工作换灯流程图如图3-1所示）。
2 夜间工作方式南北东西各方向黄灯亮，且每秒闪动一次，其它灯不亮。
要求设置一个手动开关，用它控制白天和夜间工作方式。
图3-1 交通灯工作换灯流程南北方向红灯亮，东西方向绿灯亮 5t南北方向红灯亮，东西方向黄灯亮 1t南北方向绿灯亮，东西方向红灯亮 5t南北方向黄灯亮，东西方向红灯亮 1t3.2 控制电路的特点从点亮要求可以看出，有些输出是并行的：如南北方向绿灯亮时，东西方向红灯亮；南北方向黄灯亮时，东西方向红灯亮；南北方向红灯亮时，东西方向绿灯亮；南北方向红灯亮时，东西方向黄灯亮。
因此采用组合逻辑设计。
组合逻辑电路：将十二进制计数器作为组合逻辑电路的输入，而组合逻辑电路的输出去驱动东西和南北两个方向的信号灯的点亮。
其整体电路框图如3-2图所示：图3-2 整体电路框图图3-3 交通信号灯示意图东西信号灯南北信号灯组合逻辑电路十二进制计数器四分频器秒脉冲产生电路系统电源工作方式控制开关4 单元模块根据交通信号灯的工作方式，设计电路分为电源模块、秒脉冲发生模块、计数模块、分频模块和控制电路模块五部分，这五个模块的详细设计如下。
4.1 电源模块1秒脉冲产生电路:由于黄灯点亮时按秒闪动以及时间显示按秒倒计时，所以需要设计秒脉冲产生电路。
秒脉冲产生电路实际就是一个多谐振荡电路，它可以是用门电路和电阻、电容组成的多谐振荡电路，也可以是用定时器555和电阻、电容组成的多谐振荡器。
为了电路简单和调节振荡周期方便，选择用555定时器组成多谐振荡器。
十二进制计数器: 计数器可以用触发器组成，也可以用中规模集成计数器组成，以及用移位寄存器组成环形或扭环形计数器。
建议用中规模移位寄存器组成扭环形12进制计数器。
分频器: 上述十二进制计数器的时间单位为4秒，即它的CP脉冲为4秒。
为了使整体电路工作步调一致，4秒脉冲应该利用秒脉冲经分频获得，这就需要设计一个4分频器电路。
秒脉冲经4分频后得到4秒脉冲，将其作为十二进制计数器的CP脉冲。
采用两个D触发器组成4分频器电路。
信号灯采用三极管9031驱动，其额定电流与额定电压应满足三级管的驱动能力，电源电压采用直流5V，通过变压器将市电降压到交流9V，在通过整流桥整流滤波和稳压块7805得到直流5V电压。
直流稳压电源的任务是为整体电路提供直流电源。
故稳压电源电路的输出电压值和输出电流值应满足整体电路的需要作为一个实际的应用系统直流稳压电源是必不可少的。
本次课设设计的交通信号灯控制电路需要使用稳定的5V直流稳压电源来驱动各芯片使电路其正常工作。
因此需要设计输出为5V的直流稳压电源。
直流稳压电源包括变压器降压、二极管（或整流桥）整流、电容滤波、集成稳压芯片稳压四部分。
控制电路的特点：从点亮要求可以看出，有些输出是并行的：如南北方向绿灯亮时，东西方向红灯亮；南北方向黄灯亮时，东西方向红灯亮；南北方向红灯亮时，东西方向绿灯亮；南北方向红灯亮时，东西方向黄灯亮。
因此采用组合逻辑设计。
组合逻辑电路：将十二进制计数器作为组合逻辑电路的输入，而组合逻辑电路的输出去驱动东西和南北两个方向的信号灯的点亮。
直流稳压电源原理图如图4-1所示：220V图4-1 直流稳压电源原理图4.2 秒脉冲发生模块由于黄灯点亮时按秒闪动以及时间显示按秒倒计时，所以需要设计秒脉冲产生电路。
秒脉冲产生电路实际就是一个多谐振荡电路，它可以是用门电路和电阻、电容组成的多谐振荡电路，也可以是用定时器555(图4-2是555定时器的原理图，图4-3是555定时器的引脚图)和电阻、电容组成的多谐振荡器。
为了电路简单和调节振荡周期方便，选择用555定时器组成多谐振荡器（如图4-4所示）：GND 1DIS 7OUT3RST 4VCC8THR 6CON5TRI 2图4-3 555定时器的引脚图图4-4 用555定时器组成多谐振荡器根据周期与频率的计算公式：7.0)2(2ln )2(2121⨯⨯⨯+=⨯⨯⨯+=C R R C R R T1S电源电压q ，其中电路图中C3的作用是防止电磁干扰对振荡电路的影响，一般选用0.01uf 的瓷片电容。
模电实训报告交通灯
一、实训背景随着城市化进程的加快，交通拥堵问题日益突出。
传统的交通信号灯控制系统由于响应速度慢、智能化程度低等问题，已无法满足现代交通管理的需求。
为了提高交通效率，减少交通事故，模拟交通灯控制系统应运而生。
本次实训旨在通过模拟交通灯控制系统的设计与实现，加深对模拟电子技术（模电）的理解和应用，提高学生的实践能力和创新能力。
二、实训目的1. 理解交通灯控制系统的基本原理和设计方法。
2. 掌握模拟电路的设计与调试技术。
3. 培养学生的团队协作能力和创新能力。
4. 提高学生对模拟电子技术的应用能力。
三、实训内容1. 系统需求分析根据交通灯控制系统的实际需求，确定系统功能如下：- 红灯亮时，禁止车辆和行人通行。
- 绿灯亮时，允许车辆和行人通行。
- 黄灯亮时，警告车辆和行人准备停车。
系统应具备以下特性：- 实时性：系统响应时间应小于1秒。
- 可靠性：系统应能长时间稳定运行。
- 可扩展性：系统应能方便地增加新的交通灯控制功能。
2. 系统设计根据系统需求，设计模拟交通灯控制系统如下：- 硬件设计硬件部分主要包括以下模块：- 模拟信号发生器：产生红、黄、绿灯信号。
- 比较器：用于比较信号发生器产生的信号，并输出控制信号。
- 驱动电路：用于驱动交通灯的LED灯。
- 传感器：用于检测车辆和行人。
- 软件设计软件部分主要包括以下功能：- 信号生成：根据预设的时间间隔产生红、黄、绿灯信号。
- 信号处理：对信号进行放大、滤波等处理。
- 控制逻辑：根据信号处理结果，控制交通灯的亮灯状态。
3. 系统实现根据设计图纸，搭建模拟交通灯控制系统硬件电路，并编写相应的软件程序。
在Keil uVision环境下进行编程，使用C51语言编写程序，并在PROTEUS仿真软件中进行仿真调试。
4. 系统测试将搭建好的硬件电路与仿真软件相结合，进行系统测试。
测试内容包括：- 信号生成是否稳定可靠。
- 控制逻辑是否正确。
- 系统响应时间是否符合要求。
交通灯控制电路的设计（实验报告）
交通信号灯控制电路的设计一、设计任务与要求1、任务用红、黄、绿三色发光二极管作为信号灯，设计一个甲乙两条交叉道路上的车辆交替运行，且通行时间都为25s的十字路口交通信号灯，并且由绿灯变为红灯时，黄灯先亮5s，黄灯亮时每秒钟闪亮一次。
2、要求画出电路的组成框图，用中、小规模集成电路进行设计与实现用EAD软件对设计的部分逻辑电路进行仿真，并打印出仿真波形图。
对设计的电路进行组装与调试，最后给出完整的电路图，并写出设计性实验报告。
二、设计原理和系统框图（一）设计原理1、分析系统的逻辑功能，画出其框图交通信号灯控制系统的原理框图如图2所示。
它主要由控制器、定时器、译码器和秒脉冲信号发生器等部分组成。
秒脉冲信号发生器是该系统中定时器和该系统中定时器和控制器的标准时钟信号源，译码器输出两组信号灯的控制信号，经驱动电路后驱动信号灯工作，控制器是系统的主要部分，由它控制定时器和译码器的工作。
图1 交通灯控制电路设计框图图中：Tl：表示甲车道或乙车道绿灯亮的时间间隔为25s，即车辆正常通行的时间间隔。
定时时间到，Tl=1,否则，Tl=0.Ty：表示黄灯亮的时间间隔为5s。
定时时间到，Ty=1,否则，Ty=0。
St：表示定时器到了规定的时间后，由控制器发出状态转换信号。
它一方面控制定时器开始下一个工作状态的定时，另一方面控制着交通信号灯状态转换。
2、画出交通信号灯控制器ASM图（1）甲车道绿灯亮,乙车道红灯亮。
表示甲车道上的车辆允许通行,乙车道禁止通行。
绿灯亮足规定的时间隔TL时控制器发出状态信号ST转到下一工作状态。
（2）乙车道黄灯亮乙车道红灯亮。
表示甲车道上未过停车线的车辆停止通行已过停车线的车辆继续通行乙车道禁止通行。
黄灯亮足规定时间间隔TY时控制器发出状态转换信号ST转到下一工作状态。
（3）甲车道红灯亮乙车道绿灯亮。
表示甲车道禁止通行乙车道上的车辆允许通行绿灯亮足规定的时间间隔TL时 控制器发出状态转换信号ST转到下一工作状态。
实验三 交通灯的模拟控制
实验五交通灯的模拟控制一、实验目的通过交通灯控制系统的编程和练习，掌握顺序控制电路的设计。
二、实验内容1．控制要求（1）起动后，南北红灯亮并维持25s（时间太长可以改短），然后南北红灯灭，南北绿灯亮。
南北绿灯亮了25s（时间太长可以改短）后开始闪亮（闪烁10次）3s后熄灭，然后黄灯亮2s后熄灭，南北红灯亮循环。
请画出南北向红灯，绿灯和黄灯的时序图，并进行状态步的划分，画出顺序功能画，并按照顺序功能图，使用顺序控制指令，完成程序的编程和调试。
（基本要求）（2）起动后，南北红灯亮并维持25s。
在南北红灯亮的同时，东西绿灯也亮，1s后，东西车灯即甲亮。
到20s时，东西绿灯闪亮，3s后熄灭，在东西绿灯熄灭后，东西黄灯亮，同时甲灭。
黄灯亮2s后灭，东西红灯亮。
与此同时，南北红灯灭，南北绿灯亮。
1s后，南北车灯即乙亮。
南北绿灯亮了25s后闪亮，3s后熄灭，同时乙灭，黄灯亮2s后熄灭，南北红灯亮，东西绿灯亮，循环。
（可选做）2．I/O分配1．I/O分配a)PLC连线时必须关掉电源。
b)输入模块上的0.0到SB（交通灯实验模块上）起动按钮c)输入端：1M、2M串联后，然后从其中1端连到24Vd)输入端：1L、2L、3L串联后，然后从其中1端连到0Ve)实验模块（交通灯）COM连到电源的0Vf)实验模块（交通灯）24V连到24Vg)传输程序时电源打开，PLC开关拨到Run模式输入输出起动按钮：I0.0 南北红灯：Q0.0 东西红灯：Q0.3南北黄灯：Q0.1 东西黄灯：Q0.4南北绿灯：Q0.2 东西绿灯：Q0.5南北车灯：Q0.6 东西车灯：Q0.73．按图所示的梯形图输入程序。
4．调试并运行程序。
图5-1 交通灯控制示意图三、交通灯控制语句表四、交通灯控制梯形图。
(完整word版)电子技术实验(交通信号灯)-刘家豪(word文档良心出品)
交通控制灯实验报告一．实验项目内容：以4个红色指示灯，4个绿色指示灯和4个黄色指示灯模拟路口的东，南，西，北4个方向的红绿黄交通灯。
控制这些指示灯，使它们按以下规律亮和灭。
1.东、西方向绿灯亮，南、北方向红灯亮，时间30s。
2.东、西方向黄灯闪烁，南、北方向红灯亮，时间2s。
3.东、西方向红灯了，南、北方向绿灯亮，时间30s。
4.东、西方向红灯亮，南、北方向黄灯闪烁，时间2s。
5.返回1，继续运行。
二、实验时间计划表：主要任务计划学时数实际学时数完成情况资料查询 4 3 完成仿真调试 2 2 完成报告撰写 2 2 完成三、方案论证：本次实验利用Mulitisim软件进行仿真，相比利用实际组合逻辑，时序电路来说，利用软件进行仿真的最大优势在于其灵活性较高。
可以无成本的进行电路修改，电路功能测试等。
因此通过查询相关资料，了解交通控制灯所需具体电路模块，利用Mulitisim软件进行电路的搭建可行性较高。
同时遇到问题后，十分容易检测出来，也较容易进行修改。
四、电路原理简介：如图1所示。
它主要由控制器、定时器、译码器和秒脉冲信号发生器等部分组成。
其中，秒脉冲发生器是该系统中定时器和控制器的标准时钟信号源，译码器输出两组信号灯的控制信号，经驱动电路后驱动信号灯工作，控制器是系统的主要部分，由它控制定时器和译码器的工作。
TL：表示东西方向或南北方向绿灯亮的时间间隔30秒，即车辆正常通行的时间间隔。
定时时间到，TL=1，否则TL=0。
TY：表示黄灯亮的时间间隔为2秒。
定时时间到，TY=1，否则， TY=0。
ST：表示定时器到了规定的时间后，由控制器发出状态转换信号，由它控制定时器开始下一个工作状态的定时。
五、单元电路设计：1.定时器：定时器由与系统秒脉冲同步的计数器构成，要求计数器在状态转后在时钟上升沿作用下，计数器从零开始进行增1计数，向控制器提供模2的定时信号TY和模30的定时信号TL。
控制器控制器是交通管理的核心，它应该能够按照交通管理规则控制信号灯工作状态的转换。
实验二：Multisim交通灯仿真
03
交通灯工作原理
交通灯的种类
01
02
03
红绿灯
红、绿、黄三种颜色，用 于指示车辆和行人停止、 通行和等待。
交通信号灯
包括左转、直行和右转信 号，用于管理不同方向的 交通流。
紧急停车带交通灯
用于指示紧急车辆在紧急 情况下使用紧急停车带。
交通灯的控制逻辑
时序逻辑
实验二Multisim交通 灯仿真
目录
• 实验目的 • Multisim软件介绍 • 交通灯工作原理 • 交通灯控制系统设计 • Multisim仿真过程 • 实验总结与展望
01
实验目的
掌握Multisim软件的使用
掌握Multisim软件的界面布局和基本 操作，如元件库管理、电路图绘制、 仿真运行等。
控制电路
由定时器、微控制器等组成，用于实 现交通灯的时序逻辑和控制逻辑。
04
交通灯控制系统设计
控制系统设计思路
确定控制目标
根据交通需求，确定交通灯控制 系统的目标，如车辆和行人的通
行时间、优先级等。
选择控制策略
根据控制目标，选择合适的控制策 略，如定时控制、感应控制等。
设计控制电路
根据控制策略，设计控制电路，包 括红、绿、黄三个方向的信号灯和 必要的传感器。
03
检查电路的电气特性，如电压、电流等是否符合预 期。
仿真运行与结果分析
01
启动仿真，观察电路的工作过程。
02 使用虚拟仪器记录仿真过程中的电压、电 流等数据。
03
分析仿真结果，并与实际电路的工作情况 进行比较。
04
根据仿真结果，对电路设计进行优化和改 进。

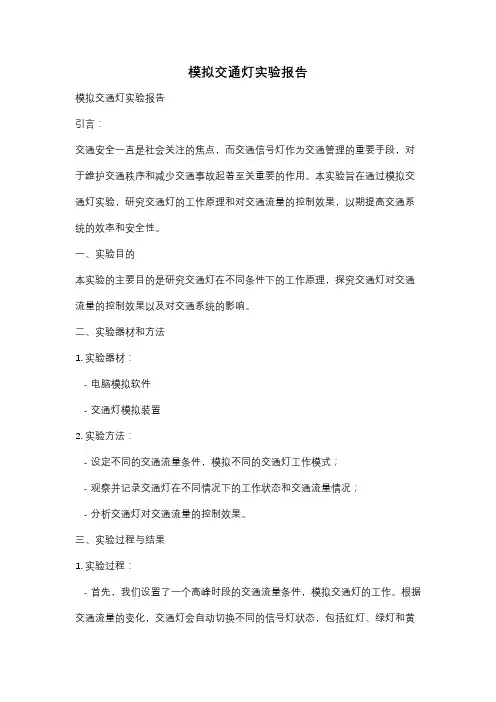

模拟交通灯实验报告
