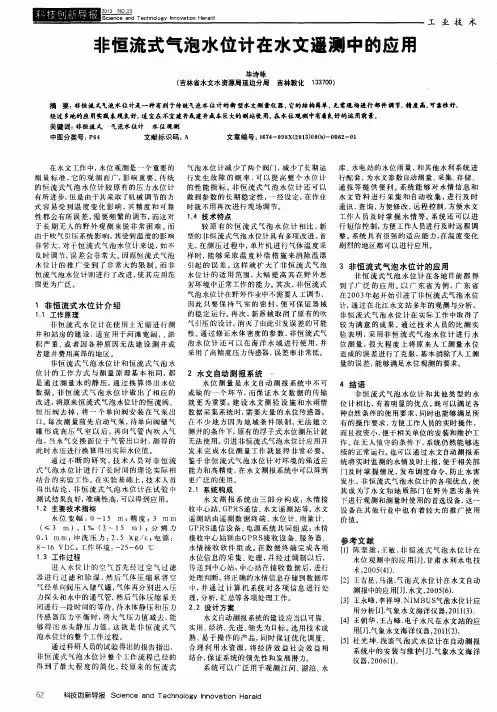

非恒流式气泡水位计在水文遥测中的应用
非恒流式气泡水位计在水文遥测中的应用
摘要：非恒流式气泡水位计是一种有别于传统气泡水位计的新型水文测量仪器，它的结构简单，无需现场进行部件调节，精度高，可靠性好，经过多地的应用实践表现良好，适宜在不宜建井或建井成本巨大的测站使用，在水位观测中有着良好的运用前景。
关键词：非恒流式气泡水位计水位观测
在水文工作中，水位观测是一个重要的测量标准，它的观测面广，影响重要。
传统的恒流式气泡水位计较原有的压力水位计有所进步，但是由于其采取了机械调节的方式容易受到温度变化影响，其精度和可靠性都会有所误差，需要频繁的调节，而这对于长期无人的野外观测来说非常困难。
而由于吹气引压系统影响，其受到温度的影响非常大，对于恒流式气泡水位计来说，如不及时调节，误差会非常大。
因而恒流式气泡水位计的推广受到了非常大的限制。
而非恒流气泡水位计则进行了改进，使其应用范围更为广泛。
1 非恒流式水位计介绍
1.1 工作原理
非恒流式水位计在使用上无需进行测井和站房的建设，适宜用于河滩宽阔，、淤积严重、或者因各种原因无法建设测井或者建井费用高昂的地区。
非恒流式气泡水位计和恒流式气泡水位计的工作方式与测量原理基本相同，都是通过测量水的静压，通过换算得出水位数据。
非恒流式气泡水位计做出了相应的改进，将原来恒流式气泡水位计的恒流阀、恒压阀去掉，将一个单向阀安装在气泵出口。
每次测量前先启动气泵，待单向阀储气罐形成高压气室以后，再向气管内吹入气泡，当水气交换面位于气管出口时，测得的此时水压进行换算得出实际水位值。
通过不断的研究，技术人员对非恒流式气泡水位计进行了长时间的理论实际相结合的实验工作。
在实验基础上，技术人员得出结论，非恒流式气泡水位计在试验中测试结果良好，准确性高，可以得到应用。
1.2 主要技术指标
水位变幅：0～15m；精度：3mm（≤3m），1‰（3～15m）；分辨力0.1mm；冲洗压力：2.5kg/c；电源：8～16VDC；工作环境：-25～60℃
1.3 工作过程
进入水位计的空气首先经过空气过滤器进行过滤和除湿，然后气体压缩泵将空气经单向阀压入储气罐，气体再分别进入压力探头和水中的通气管，然后气体压缩泵关闭进行一段时间的等待。
待水体静压和压力传感器压力平衡时，将大气压力值减去，能够得出水头静压力
值，这就是非恒流式气泡水位计的整个工作过程。
通过科研人员的试验得出的报告指出，非恒流式气泡水位计整个工作流程已经的得到了最大程度的简化，较原来的恒流式气泡水位计减少了两个阀门，减少了长期运行发生故障的概率，可以提高整个水位计的性能指标。
非恒流式气泡水位计还可以做到参数的长期稳定性，一经设定，在作业时就不用再次进行现场调节。
1.4 技术特点
较原有的恒流式气泡水位计相比，新型的非恒流式气泡水位计具有多项改进。
首先，在测压过程中，单片机进行气体温度采样时，能够采取温度补偿措施来消除温漂引起的误差。
这样就扩大了非恒流式气泡水位计的适用范围，大幅提高其在野外恶劣环境中正常工作的能力。
其次，非恒流式气泡水位计在野外作业中不需要人工调节，因此只要保持气室的密封，便可保证器械的稳定运行。
再次，新器械取消了原有的吹气引压的设计，消灭了由此引发误差的可能性。
通过修正水体密度的参数，非恒流式气泡水位计还可以在海洋水域进行使用，并采用了高精度压力传感器，误差率非常低。
2 水文自动测报系统
水位测量是水文自动测报系统中不可或缺的一个环节，而保证水文数据的传输就更为重要。
建设水文测验设施和水雨情数据采集系统时，需要大量的水位传感器。
在不少地方因为地域条件限制，无法建
立测井的条件下，原有的浮子式水位测压计就无法使用。
引进非恒流式气泡水位计应用开发来完成水位测量工作就显得非常必要。
鉴于非恒流式气泡水位计对环境的强适应能力和高精度，在水文测报系统中可以得到更广泛的使用。
2.1 系统构成
水文测报系统由三部分构成：水情接收中心站、GPRS通信、水文遥测站等。
水文遥测站由遥测数据终端、水位计、雨量计、GPRS 通信设备、电源系统共同组成；水情接收中心站则由GPRS接收设备、服务器、水情接收软件组成。
在数据终端完成各项水位信息的采集、处理，并经过调制以后，传送到中心站；中心站在接收数据后，进行处理判断，将正确的水情信息存储到数据库中，并通过计算机系统对各项信息进行处理，分析，汇总等各项处理工作。
2.2 设计方案
水文自动测报系统的建设应当以可靠、实用、经济、先进、领先为目标。
选用技术成熟、易于操作的产品，同时保证优化调度、合理利用水资源，将经济效益社会效益相结合，保证系统的领先性和发展潜力。
系统可以广泛用于观测江河、湖泊、水库、水电站的水位雨量，和其他水利系统进行配套，为水文参数自动测量、采集、存储、通报等提供便利。
系统能够对水情信息和水文资料进行采集和自动收集，
进行及时通讯，查询，方便修改，远程控制，方便水文工作人员及时掌握水情等。
系统还可以进行短信控制，方便工作人员进行及时远程调整。
系统具有很强的适应能力,在温度变化剧烈的地区都可以进行应用。
3 非恒流式气泡水位计的应用
非恒流式气泡水位计在各地目前都得到了广泛的应用。
以广东省为例，广东省在2003年起开始引进了非恒流式气泡水位计，通过在北江水文站多年的观测与分析，非恒流式气泡水位计在实际工作中取得了较为满意的成果。
通过技术人员的比测实验表明，采用非恒流式气泡水位计进行水位测量，很大程度上将原来人工测量水位造成的误差进行了克服，基本消除了人工测量的误差，能够满足水位观测的要求。
4 结语
非恒流式气泡水位计和其他类型的水位计相比，有着明显的优点。
既可以满足各种自然条件的使用要求，同时也能够满足所有的操作要求，方便工作人员的实时操作，而且投资小，便于相关单位的安装和维护工作。
在无人值守的条件下，系统仍然能够连续的正常运行。
也可以通过水文自动测报系统将实时监测的水情及时上报，便于相关部门及时掌握情况，发布调度命令，防止水害发生。
非恒流式气泡水位计的各项优点，使其成为了水文和地质部门在野外恶劣条件下进行
观测和测量时使用的首选设备，这一设备在其他行业中也有着较大的推广使用价值。
参考文献
[1] 陈坚雄,王敏.非恒流式气泡水位计在水位观测中的应用[J].甘肃水利水电技术,2005(41).
[2] 王吉星,马湛.气泡式水位计在水文自动测报中的应用[J].水文,2005(6).
[3] 王永峰,李祥坤.NIMBUS气泡水位计应用分析[J].气象水文海洋仪器,2011(3).
[4] 王朝华,王占峰.电子水尺在水文站的应用[J].气象水文海洋仪器,2011(2).
[5] 杜光坤.浅谈气泡式水位计在自动测报系统中的安装与维护[J].气象水文海洋仪器,2006(1).。
