视觉检测系统实施方案

视觉检测系统实施方案

视觉检测系统实施方案一、背景。

随着科技的不断发展,视觉检测系统在各个领域的应用越来越广泛,包括工业制造、智能交通、医疗诊断等等。

视觉检测系统通过图像识别和处理技术,可以实现对目标的自动检测、识别和测量,大大提高了生产效率和产品质量。

因此,对于企业来说,引入视觉检测系统已经成为提升竞争力的重要手段之一。

二、系统设计。

1. 系统架构。

视觉检测系统主要包括图像采集、图像处理、目标识别和结果输出四个部分。

其中,图像采集模块负责获取待检测物体的图像信息,图像处理模块对采集到的图像进行预处理和特征提取,目标识别模块通过算法识别目标并进行测量分析,最终将结果输出到显示器或其他设备上。

2. 硬件设备。

在实施视觉检测系统时,需要选择适合的硬件设备,包括高清工业相机、光源、镜头、图像处理器等。

其中,高清工业相机是核心设备,负责图像的采集和传输,而光源和镜头则对图像的质量起着至关重要的作用。

3. 软件平台。

针对不同的应用场景,可以选择不同的软件平台来实现视觉检测系统。

常见的软件平台包括OpenCV、Matlab、LabVIEW等,它们提供了丰富的图像处理和分析工具,可以帮助用户快速实现视觉检测系统的开发和部署。

三、系统实施。

1. 系统集成。

在实施视觉检测系统时,需要对硬件设备和软件平台进行集成,确保它们能够协同工作。

首先,需要根据实际需求选择合适的硬件设备,并进行安装和调试;其次,根据系统设计要求,选择合适的软件平台,并进行开发和测试;最后,将硬件设备和软件平台进行整合,搭建起完整的视觉检测系统。

2. 算法优化。

视觉检测系统的核心在于目标识别和测量分析的算法。

在实施过程中,需要对算法进行优化,以提高系统的性能和稳定性。

通过对图像处理和特征提取算法的优化,可以提高系统对目标的识别精度和速度;通过对目标识别和测量分析算法的优化,可以提高系统对目标的测量精度和稳定性。

3. 系统调试。

在实施视觉检测系统后,需要对系统进行调试和优化,以确保系统能够正常工作。

课件6-8视觉检测.

课件6-8视觉检测.

圆形水晶
方形水晶
三、欧姆龙智能视觉检测系统在上下料机器人工作站系统的应用
• 1、水晶形状的识别: • (1)、新建一个场景。 • (2)、在主界面单击“流程编辑”,进入流程编辑界面。 • (3)、输入图像。
圆形水晶图像输入
方形水晶图像输入
三、欧姆龙智能视觉检测系统在上下料机器人工作站系统的应用
• 1、水晶形状的识别:
模型登入
登入完城
二、欧姆龙智能视觉检测系统典型应用
• 2、工件编号的识别: • (3)、全部录入完成后回到模型登录界面,点击“测量参数”,进入测量
参数界面。把相适度改成90到100之间。最后点击“确定”回到主界面。 • (4)、 回到主界面,镜头对准工件,点击“执行测量”,此时会在右下角
对话框显示测量信息。
参数界面。把相适度改成95到100 之间。最后点击“确定”回到主界面。
测量参数界面
二、欧姆龙智能视觉检测系统典型应用
• 1、工件颜色的识别: • (7)、回到主界面,镜头对准工件,点击“执行测量”,此时会在右下角
对话框显示测量信息。
测量结果
二、欧姆龙智能视觉检测系统典型应用
• 2、工件编号的识别:
点击“图像输入”,进入“图像输入”界面,设置参数,如图所示,镜 头对准工件后,点击“确定”,则图像获取完毕。
输入图像
二、欧姆龙智能视觉检测系统典型应用
• 1、工件颜色的识别: • (4)、模型登入。
①、点击“分类”图标,进入设置界面在“分类”界面先设置“模型参 数”,在初始状态下设定,选择“旋转”,还要设定旋转范围、跳跃角度、 稳定度和精度等;具体设置如图所示。
模型登录界面
完成一个模型的录入
二、欧姆龙智能视觉检测系统典型应用

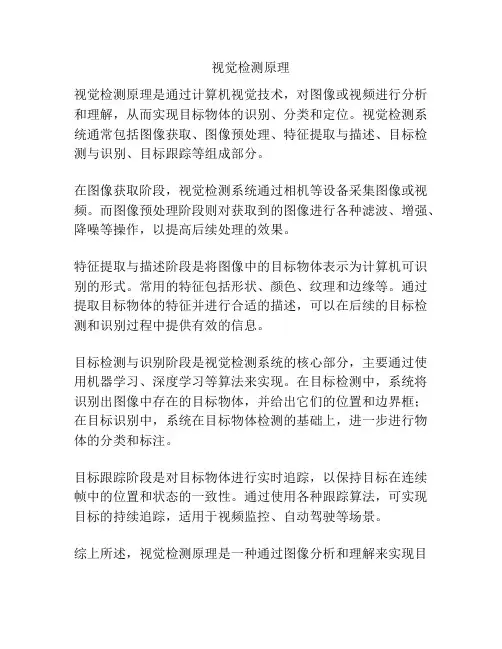

视觉检测原理

视觉检测原理

视觉检测原理
视觉检测原理是通过计算机视觉技术,对图像或视频进行分析和理解,从而实现目标物体的识别、分类和定位。

视觉检测系统通常包括图像获取、图像预处理、特征提取与描述、目标检测与识别、目标跟踪等组成部分。

在图像获取阶段,视觉检测系统通过相机等设备采集图像或视频。

而图像预处理阶段则对获取到的图像进行各种滤波、增强、降噪等操作,以提高后续处理的效果。

特征提取与描述阶段是将图像中的目标物体表示为计算机可识别的形式。

常用的特征包括形状、颜色、纹理和边缘等。

通过提取目标物体的特征并进行合适的描述,可以在后续的目标检测和识别过程中提供有效的信息。

目标检测与识别阶段是视觉检测系统的核心部分,主要通过使用机器学习、深度学习等算法来实现。

在目标检测中,系统将识别出图像中存在的目标物体,并给出它们的位置和边界框;在目标识别中,系统在目标物体检测的基础上,进一步进行物体的分类和标注。

目标跟踪阶段是对目标物体进行实时追踪,以保持目标在连续帧中的位置和状态的一致性。

通过使用各种跟踪算法,可实现目标的持续追踪,适用于视频监控、自动驾驶等场景。

综上所述,视觉检测原理是一种通过图像分析和理解来实现目
标物体检测、识别和跟踪的技术。

它在许多领域中得到广泛应用,为人们提供了更加智能化、高效化的解决方案。

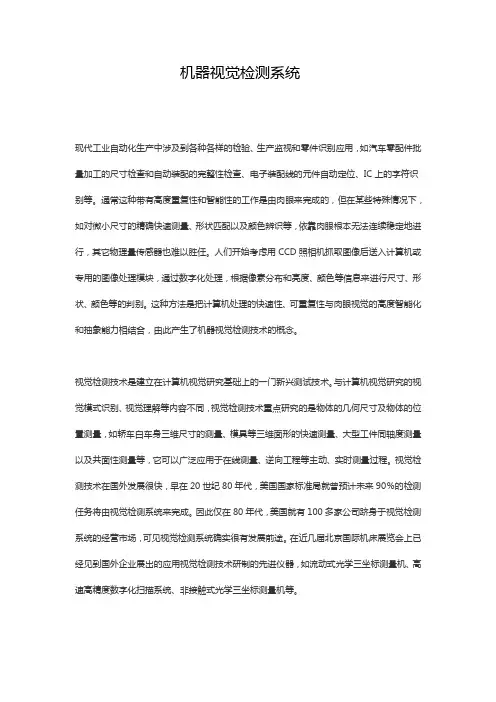

机器视觉检测系统【深度解读】

机器视觉检测系统【深度解读】

机器视觉检测系统现代工业自动化生产中涉及到各种各样的检验、生产监视和零件识别应用,如汽车零配件批量加工的尺寸检查和自动装配的完整性检查、电子装配线的元件自动定位、IC上的字符识别等。

通常这种带有高度重复性和智能性的工作是由肉眼来完成的,但在某些特殊情况下,如对微小尺寸的精确快速测量、形状匹配以及颜色辨识等,依靠肉眼根本无法连续稳定地进行,其它物理量传感器也难以胜任。

人们开始考虑用CCD照相机抓取图像后送入计算机或专用的图像处理模块,通过数字化处理,根据像素分布和亮度、颜色等信息来进行尺寸、形状、颜色等的判别。

这种方法是把计算机处理的快速性、可重复性与肉眼视觉的高度智能化和抽象能力相结合,由此产生了机器视觉检测技术的概念。

视觉检测技术是建立在计算机视觉研究基础上的一门新兴测试技术。

与计算机视觉研究的视觉模式识别、视觉理解等内容不同,视觉检测技术重点研究的是物体的几何尺寸及物体的位置测量,如轿车白车身三维尺寸的测量、模具等三维面形的快速测量、大型工件同轴度测量以及共面性测量等,它可以广泛应用于在线测量、逆向工程等主动、实时测量过程。

视觉检测技术在国外发展很快,早在20世纪80年代,美国国家标准局就曾预计未来90%的检测任务将由视觉检测系统来完成。

因此仅在80年代,美国就有100多家公司跻身于视觉检测系统的经营市场,可见视觉检测系统确实很有发展前途。

在近几届北京国际机床展览会上已经见到国外企业展出的应用视觉检测技术研制的先进仪器,如流动式光学三坐标测量机、高速高精度数字化扫描系统、非接触式光学三坐标测量机等。

2.机器视觉检测系统构成、分类及工作原理2.1 系统构成与工作原理(1)系统构成典型的视觉系统一般包括光源、镜头、CCD照相机、图像处理单元(或图像采集卡)、图像处理软件、监视器、通讯/输入输出单元等。

(2)工作原理视觉系统的输出并非图像视频信号,而是经过运算处理之后的检测结果(如尺寸数据)。

通常,机器视觉检测就是用机器代替肉眼来做测量和判断。

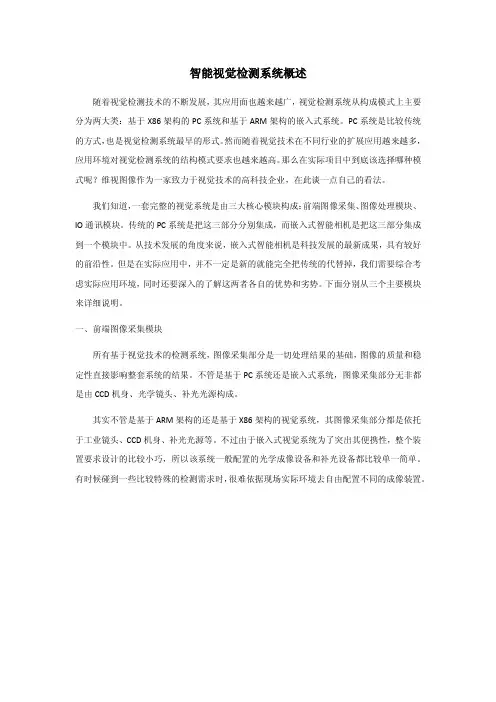

智能视觉检测系统概述

智能视觉检测系统概述

智能视觉检测系统概述随着视觉检测技术的不断发展,其应用面也越来越广,视觉检测系统从构成模式上主要分为两大类:基于X86架构的PC系统和基于ARM架构的嵌入式系统。

PC系统是比较传统的方式,也是视觉检测系统最早的形式。

然而随着视觉技术在不同行业的扩展应用越来越多,应用环境对视觉检测系统的结构模式要求也越来越高。

那么在实际项目中到底该选择哪种模式呢?维视图像作为一家致力于视觉技术的高科技企业,在此谈一点自己的看法。

我们知道,一套完整的视觉系统是由三大核心模块构成:前端图像采集、图像处理模块、IO通讯模块。

传统的PC系统是把这三部分分别集成,而嵌入式智能相机是把这三部分集成到一个模块中。

从技术发展的角度来说,嵌入式智能相机是科技发展的最新成果,具有较好的前沿性。

但是在实际应用中,并不一定是新的就能完全把传统的代替掉,我们需要综合考虑实际应用环境,同时还要深入的了解这两者各自的优势和劣势。

下面分别从三个主要模块来详细说明。

一、前端图像采集模块所有基于视觉技术的检测系统,图像采集部分是一切处理结果的基础,图像的质量和稳定性直接影响整套系统的结果。

不管是基于PC系统还是嵌入式系统,图像采集部分无非都是由CCD机身、光学镜头、补光光源构成。

其实不管是基于ARM架构的还是基于X86架构的视觉系统,其图像采集部分都是依托于工业镜头、CCD机身、补光光源等。

不过由于嵌入式视觉系统为了突出其便携性,整个装置要求设计的比较小巧,所以该系统一般配置的光学成像设备和补光设备都比较单一简单。

有时候碰到一些比较特殊的检测需求时,很难依据现场实际环境去自由配置不同的成像装置。

二、图像处理模块图像处理是整个系统的灵魂,图像处理模块是对采集到的图像的一种解读,把复杂的图像数据处理为机器可认知的数值信号。

我们所谓的嵌入式系统和PC系统就是由于这部分程序的载体不同而区分的。

我们知道基于ARM的嵌入式系统很难实现复杂的编程设计,那么在选择这两种模式时,首先要了解开发视觉检测程序的几种方式,然后根据实际情况选择合适的开发模式。

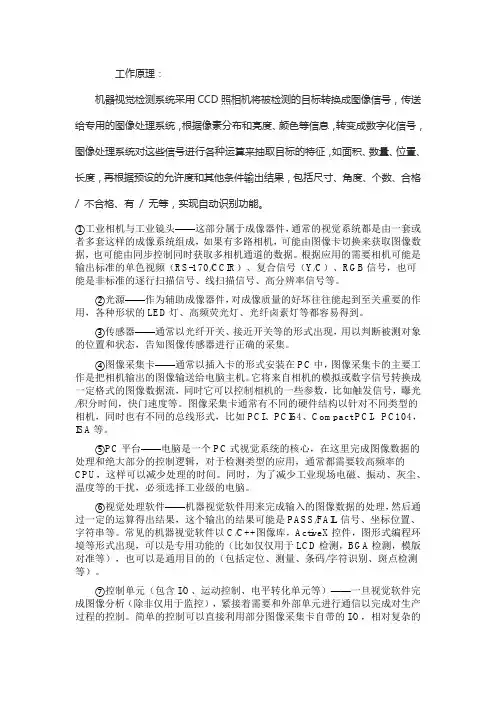

机器视觉检测系统

机器视觉检测系统

工作原理:机器视觉检测系统采用CCD照相机将被检测的目标转换成图像信号,传送给专用的图像处理系统,根据像素分布和亮度、颜色等信息,转变成数字化信号,图像处理系统对这些信号进行各种运算来抽取目标的特征,如面积、数量、位置、长度,再根据预设的允许度和其他条件输出结果,包括尺寸、角度、个数、合格/ 不合格、有/ 无等,实现自动识别功能。

①工业相机与工业镜头——这部分属于成像器件,通常的视觉系统都是由一套或者多套这样的成像系统组成,如果有多路相机,可能由图像卡切换来获取图像数据,也可能由同步控制同时获取多相机通道的数据。

根据应用的需要相机可能是输出标准的单色视频(RS-170/CCIR)、复合信号(Y/C)、RGB信号,也可能是非标准的逐行扫描信号、线扫描信号、高分辨率信号等。

②光源——作为辅助成像器件,对成像质量的好坏往往能起到至关重要的作用,各种形状的LED灯、高频荧光灯、光纤卤素灯等都容易得到。

③传感器——通常以光纤开关、接近开关等的形式出现,用以判断被测对象的位置和状态,告知图像传感器进行正确的采集。

④图像采集卡——通常以插入卡的形式安装在PC中,图像采集卡的主要工作是把相机输出的图像输送给电脑主机。

它将来自相机的模拟或数字信号转换成一定格式的图像数据流,同时它可以控制相机的一些参数,比如触发信号,曝光/积分时间,快门速度等。

图像采集卡通常有不同的硬件结构以针对不同类型的相机,同时也有不同的总线形式,比如PCI、PCI64、Compact PCI,PC104,ISA等。

⑤PC平台——电脑是一个PC式视觉系统的核心,在这里完成图像数据的处理和绝大部分的控制逻辑,对于检测类型的应用,通常都需要较高频率的CPU,这样可以减少处理的时间。

同时,为了减少工业现场电磁、振动、灰尘、温度等的干扰,必须选择工业级的电脑。

⑥视觉处理软件——机器视觉软件用来完成输入的图像数据的处理,然后通过一定的运算得出结果,这个输出的结果可能是PASS/FAIL信号、坐标位置、字符串等。

博视视觉系统说明书设备

博视视觉系统说明书设备

博视视觉系统说明书设备博视视觉系统是一款由专业的工程团队开发的智能视觉检测设备。

该系统具有高效、精准、稳定的特点,能够有效地提高企业检测的准确率和生产效率,也在社会管理、治安监控、医疗诊断等领域有广泛应用。

下面将详细介绍博视视觉系统的功能和使用方法。

一、功能介绍1.高效精准:采用优质的成像传感器,能够高速准确地捕捉图像,并且可以进行自动化的图像分析与处理,实现智能检测。

2.多样化的检测:博视视觉系统可以对物品进行外观检测、缺陷检测、颜色分辨、形状识别等多种形式的检测。

3.稳定可靠:设备的硬件设施经过精心设计和测试,可以在各种不同的环境下运行稳定,并保证检测结果的准确性。

4.方便实用:设备的操作界面简单易懂,用户只需要简单设置就能开始检测。

二、使用方法使用博视视觉系统非常简单,只需要按照以下步骤进行即可:1.连接设备:首先,将设备连接至电源,并且连接摄像头等外部设备。

2.操作界面设置:打开设备操作界面,设置相关的检测参数,包括检测物品、检测方式、阈值等。

3.开始检测:将要检测的物品放置在扫描区域,然后点击开始检测按钮,在设备完成扫描后即可得到检测结果。

4.结果处理:根据检测结果进行相应的处理,例如修复损坏的物品、分类和存储成品等。

三、总结博视视觉系统是一款精准、稳定、高效的智能检测设备,广泛应用于工业、医疗、交通、治安等诸多领域。

使用该设备能够提高检测效率和准确率,大大提高企业的生产效益和产品质量,并且操作简单,方便实用。

创新的检测方法和技术为现代化生产和管理带来更加智能和高效的解决方案。

传感与检测技术视觉检测

传感与检测技术视觉检测

02
视觉检测技术概述
定义与分类
定义
视觉检测技术是指利用计算机视觉和 图像处理技术,对图像进行采集、处 理和分析,以实现目标检测、识别、 测量和定位等功能的综合性技术。
分类
根据应用场景和检测对象的不同,视 觉检测技术可以分为表面缺陷检测、 尺寸测量、目标定位与跟踪、识别与 分类等。
视觉检测系统的组成
数据特征提取
从原始数据中提取出反映被测对象特性的特 征信息。
数据可视化
将处理后的数据以图表、图像等形式进行可 视化展示,便于分析和理解。
05
视觉检测系统设计与实现
系统架构与设计原则
架构概述
一个典型的视觉检测系统包括图 像采集、预处理、特征提取、目
标识别和结果输出等模块。
设计原则
系统设计应遵循实时性、准确性、 稳定性和可扩展性等原则,以确保 检测效果和性能。
• 实时处理速度提升:随着工业自动化和智能安防等领域的快速发展,对视觉检 测技术的实时处理速度提出了更高的要求。未来将通过算法优化、并行计算等 技术手段,提高视觉检测系统的实时处理速度。
• 多传感器融合:为了更好地满足复杂场景下的检测需求,多传感器融合将成为 视觉检测技术的发展趋势之一。通过将不同类型和功能的传感器与视觉检测技 术相结合,可以实现更全面、准确的数据采集和处理,提高检测效果。
模块间通信
模块间应采用高效的数据传输和同 步机制,确保系统实时响应和数据 处理能力。
系统硬件选型与配置
图像采集设备
选择高分辨率、高帧率的工业相机和镜头,以满 足检测精度和速度要求。
光源与滤镜
根据被检测物体的特性,选择合适的光源和滤镜, 以提高图像对比度和降低噪声。
硬件平台
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

特性:光照特性---开路电压输出:非线性(电压---光强),灵敏度高 短路电流输出:线性好(电流---光强) ,灵敏度低 光谱特性---硅电池:0.5~1.2μm(红-红外),峰值0.8 μm(近红外) 锗电池:0.3~0.7μm(紫-红),峰值0.5 μm(绿) 应用:宇航飞行仪器,仪表电源,便携仪表(计算器) --开关测量(开路电压输出),线性检测(短路电流输出)
光照特性
结构:金属封装---防潮
光谱特性
动态特性
应用:工业自动化---开关元件,快速响应 家电---(感应式节能灯:判断照度)
③光敏二极管(光电二极管, PD: Photo-Diode)
原理: 半导体PN结无光时---高阻特性,微弱电流—暗电流,μA; 光照时---电子→N,空穴→P → 光电流 光照愈强 --- 光电流愈大
光电导效应:原理:光 → 电子-空穴对 → 导电性 → 电阻 器件:光敏电阻、光敏二极管、光敏三极管
导带 禁带 价带
光生伏特效应:
原理: 光→PN结(无偏置)→ 电子→N, 空穴→P → 电动势
半导体能带图
器件:光电池 (硅,锗)
②光敏电阻: 原理:电阻器件,加直流偏压,无极性 无光照---电子-空穴对很少---电阻大(暗电阻) 有光照---电子-空穴对增多---导电性增强 特点:灵敏度高,体积小,重量轻,性能稳定 批量生产,价格便宜 特性:光照特性为非线性,光谱特性存在单峰,动态特性好
(3)镜头的种类: ①按焦距大小分类: 分为广角镜头、标准镜头、长焦距镜头 ②按变焦方式分类: 固定焦距镜头、手动变焦距镜头、电动变焦距镜头 固定焦距镜头---固定视场大小和距离, 手动变焦镜头---偶尔改变观察范围和目标大小 电动变焦镜头---经常性改变观察范围,变焦范围大,
既可以看大范围,也可以聚焦某个细节。 ③按光圈方式分类:固定光圈镜头、手动变光圈镜头、自动变光圈镜头 固定光圈镜头----固定场景和目标,亮度不变,
f = vD/V f =hD/H
选择比计算值小的固定焦距,则视角还会大一些 焦距大小:几毫米—数米
(光圈指数、光阑系数),表示光通量大小,用 F 表示,F 数 ②光圈:
以镜头焦距 f 和通光孔径 D 的比值来衡量:F = f /D (镜头标明) 光圈指数序列的标值:1.4,2,2.8,4,5.6,8,11,16,22等,
三、图像采集系统 1、光源
(1)光源的作用: ①使视场具有足够照度 ---- 整体亮度、突出特征量 ②满足一定的投影关系 ---- 位置变化、成像质量 ③满足一定的滤光要求 ---- 区别、对比度 选择:几何形状、照明亮度、均匀度、光谱特性,发光效率、使用寿命 (2)光源的种类: ① 自然光源 --- 天体(地球、太阳、星体)、大气
② 人工光源: a. 按发光机理:荧光灯 、卤素灯 、气体放电灯、发光二极管(LED)、 激光二极管LD
① 白炽光源: 器件:白炽灯 --- 钨丝(熔点3600K) 特点: 谱线丰富(可见光+红外光) 应用: 滤色片 → 窄带频率光,避免杂光干扰 → 仪器 卤钨灯--- 改进的白炽灯(碘、溴) 特点 --- 亮度高、发光效率高、体积小、成本低 ② 气体放电光源:原理:气体分子激发→放电 (电弧灯) 器件:碳弧灯、钠弧灯、氙弧灯、水银弧灯 特点:功率大,光色接近日光,紫外线丰富 应用:强光、色温要求接近日光
光谱特性 应用:线性转换元件,开关元件 ⑤高速光电二极管 PIN结光电二极管(PIN-PD) : I-高电阻率的本征半导体 响应速度快,灵敏度高,线性好, 用于光通讯,光测量 雪崩光电二极管: PN + P+ → APD 响应速度快,灵敏度高,线性差, 用于光通讯脉冲编码
动态特性
⑥光电池
原理: 光→PN结→电子→N, 空穴→P → 电动势 光→电能→光电池(硅电池:单晶硅) 特点:有源器件,轻便、简单、无污染,动态特性好(硅) 工作于可见光波段---太阳能电池 连接方式:开路电压输出---(a) 短路电流输出---(b)
叶片细胞显微放大图片
转基因大豆孢子
4、遥感图像分析:
卫星遥感图像 --- 气象卫星(红外成象 --- 云图 --- 气象状况) 资源卫星(多光谱成象 ---- 地质、矿藏、森林、灾害) 海洋卫星(合成孔径雷达成象 --- 海洋、海浪、海滩) 航空摄影图像 --- (多目成象 --- 大地测量、测绘)
b、光电器件
(1) 外光电效应及其器件
①外光电效应
原理:光 → 物体表面 → 光电子发射
特点:速度快---从光照射到释放电子时间不超过10-9秒。 需足够光能---光子能力 > 表面溢出功 应用:足够的光强,高速---光电开关
②光电管
原理:光 → 阴极 → 光电子 → 阳极 → 空间电子流→外接电阻 → 压降U=f(I)
木料检测原理
2、机器人导航
“手-眼”定位: 两个摄像机 --- 两幅平面图像 --- 三维场景信息
用于:目标识别、道路识别、障碍物判断、主动导航、自动视觉导航
无人驾驶汽车、无人驾驶飞机、无人战车、探测机器人 实例:美国Sojourner系列和Rocky系列火星探测移动机器人
美国勇气号和机遇号火星探测移动机器人
5、监控、安防、交通管理:
交通 --- 车辆识别、牌照识别、车型判断、车辆监视、交通流量检测 安全 --- 指纹判别与匹配、面孔与眼底识别、安全检查(飞机、海关) 监视 --- 超市、商店防盗、银行监控,停车场、电梯闭路电视
6、军事与国防:
超低空雷达、超视距雷达、导弹制导、导弹导航、地形匹配、
单兵作战系统、战场遥测、夜视仪、声纳成象
特点:简单,灵敏度低
(充入惰性气体→气体轰击→自由电子)
③光电倍增管
原理:光 → 阴极 → 光电倍增极→ 阳极 → 电流 特点:光电流大,灵敏度高
倍增率=δn , δ-单极倍增率(3~6)
n-倍增极数(4~14)
④应用:开关测量 → 光电开关 ,计数 (2) 内光电效应
①原理: 光 → 半导体 → 电子吸收能量 → 跃迁 → 电子-空穴对
2、光学系统
组成:成像物镜 + 光电器件 ① 照相摄影系统:
② 显微系统
NIKON测量显微镜
③ 望远系统
④ 投影系统
数字式测量投影仪
a、摄影镜头
(1) 作用: 相当于人眼的晶状体 ①成像: 没有镜头,摄像机不能采集到任何图像。— 输出被噪声淹没 ②聚焦: 当镜头成像平面不在摄像机像面上时,输出图像模糊不清 ---调整镜头的位置,改变CCD与镜头基准面的距离 ③ 曝光: 改变光积分时间/曝光量--- 改变灰度(人眼所不具备的功能) ④变焦: 改变镜头的焦距 --- 改变成象大小 (人眼所不具备的功能)
第五章 视觉检测系统
一、应用
领域:工业、农业、
航天、军事等 1、工业检测 (1) 零件的识别与定位
自动连接引线、对准 芯片和封装;

自动安装部件,自动焊 接或自动切割加工、自 动浇注系统等。

例:双目立体视觉检测系统 ——简单视觉的机器人系统
芯片定位
芯片管脚检测
(2) 零件尺寸的在线测量 钢板厚度的在线测量 (3) 零件外观及内部缺陷检测 例:木料检测:缺陷、体积 (4) 产品分类、分组 苹果分级、分色、配色 (5) 产品标识、编码识别 商品条码、印鉴、标签
光源
镜头
摄像机Βιβλιοθήκη 输出 电缆场景镜头
镜头
摄像机
摄像机 视觉系统流程图
图像存储体
计算机
控制
图像采集部分、图像处理部分、通信和I/O部分以及输出和执行机构
图像采集系统:可视化图像或特征数据
由光源、镜头、摄像机、图像采集卡等构成 单目视觉:一个摄像组件(镜头+摄像机) 多目视觉:多个摄像组件(镜头+摄像机) 图像质量好 图像处理简单、结果理想 图像质量差 图象处理麻烦、结果不理想
光通量与 F 值的平方成反比关系,F 值越小,光通量越大。 镜头上标注 --- 焦距、光圈 —— 确定镜头
③安装方式: --- 螺纹连接
摄影镜头 --- 螺距为1英寸32牙,直径为1英寸(英制) 方式--- C式和CS式两种,差别是镜头和CCD像面的距离不同, C式安装座从基准面到焦点的距离为17.562毫米, CS式安装座从基准面到焦点距离为12.5毫米。 专用接圈----C式镜头比CS式镜头多一个专用接圈的长度, 照相镜头 --- M42×1(直径为42mm,螺距为1mm ) 单板式CCD镜头 --- M12×0.5(直径为12mm,螺距为0.5mm)
特性:光照特性-灵敏度和线性好,光谱特性-单峰性
P
N
光照特性 光谱特性 应用:线性转换元件,开关元件, ④光敏三极管(光电三极管, PT: Photo-Triode) 原理:光敏二极管(bc结)+ 三极管 特点:灵敏度高于光敏二极管,
特性:光照特性---灵敏度高于光敏二极管,线性好 光谱特性---单峰性 动态特性---响应速度低于光敏二极管
7、办公与家电:
办公设备 --- 数码复印机、扫描仪、传真机、绘图仪
家用电器 --- 数码摄像机、数码照相机、可视电话、可视门铃
二、视觉系统的一般构成
计算机 光源 场景 摄像机 图像卡
典型视觉系统 工作原理: 光 → 敏感元件 → 电 (光电元件) 传感器:
光源 x1 光 光通路 x2 光 光电元件 电 电 测量电路 y
点光源 --- 发光二极管 b. 按安装方式:
线光源
面光源 --- 专用
背向照明: 被测物在光源和摄像机之间
--- 对比度好
前向照明: 光源放在物体的后面
—— 便于安装
结构光照明: 光源有特定的方向,光束有精确的形状。 --- 光栅或线光源 畸变 三维形状 频闪光照明: 高频率的光脉冲 --- 高速运动物体
