散热器设计计算公式2
散热器设计计算书中性层半径展开公式:
ρ=R+Kt
ρ——中性层半径（mm）
R——弯曲内半径（mm）
K——中性层位置系数
t——材料厚度（mm）
散热面积计算：
S=2S f+S t
S——散热面积m2
S f——散热带散热面积m2
S t——散热管散热面积m2
S f =T*L*N*t
T——芯厚mm
L——散热带展开长度mm
N——散热带条数
t——散热带波峰数
S t =W*L0*H
W——散热管数量
L0——散热管外周长mm
H——散热管有效长度（芯高）mm
散热器的散热能力Q：
Q=K*S*（t uxp -t acp）
Q——散热能力KJ/h
K——散热系数KJ/ m2h℃
S——散热面积m2
（t uxp -t acp）——液气平均温差℃
当系统压力提高后t uxp随之增大，在其他参数不变的情况下，液气平均温差的值必然增加，从而实现了提高散热能力的目标。
提高系统压力不仅有利于增大散热能力，而且有利于提高发动机燃烧效率，减少水泵气蚀倾向。
但是，提高系统压力会使散热器渗漏机率随之增加。
一般情况下，轿车、轻型车的系统压力为70kpa~110kpa
中型车的系统压力为50kpa~70kpa
重型车的系统压力为30kpa~50kpa
散热量结构参数中对散热性能影响最大的是芯子正面面积F f通常总是希望在安装尺寸允许的前提下，尽可能把正面面积F f选择大一些。
并接近正方形。
散热器发展趋势之一是扩大正面面积并减少芯厚。
采用增加芯厚的措施来提高散热能力是不允许的。
散热器冷却水管多采用扁管式，扁管可以在相同流通截面时获取与空气最大的接触面积。
从而实现最大的接触面积而空气阻力小的最佳效果。
提高散热系数K值可以实现在不增加生产成本和不增大空间尺寸的前提下提高散热能力。
如改善二次换热表面（散热带）的换热条件，即在二次换热表面上冲击一系列密集的有一定角度的百叶窗孔。
通过改变散热带的表面形状，有效地减小二次换热表面附面层的平均厚度。
节距是相邻两个散热带波峰的距离。
在空间尺寸不变的条件下减小节距t可增大散热面积S，但同时也会引起风阻△Pa增大。
t值大小与芯厚T成正比。
t值的大小与芯厚T 成正比。
t值变化要结合芯厚T、散热面积S及风阻△Pa三者综合地选取。
t值减小风阻必然增大，因此风扇也要与此相适宜。
山东同创研发中心。
散热器片数计算方法
散热器片数计算方法（精确计算）散热器（俗称暖气片），是将热媒（热水或蒸汽）的热量传导到室内的一种末端采暖设备，已成为冬季采暖不可缺少的重要组成部分。
散热器计算是确定供暖房间所需散热器的面积和片数。
一、散热器片数计算公式（1）已知散热器传热系数K 和单片散热器面积F散热器片数n 的计算公式如下：[1]式中，Q 为房间的供暖热负荷，W ；K 为散热器传热系数，W/(㎡·℃)；F 为单片散热器面积，㎡/片；Δt 为散热器传热温差，℃；β、β、β、β依次为散热器的安装长度修正系数、支管连接方式修正系数、安装形式修正系数、流量修正系数。
散热器的传热温差计算如下：Δt=t – t 式中，t 为散热器里热媒（热水或蒸汽）的平均温度（热媒为热水时，等于供/回水温度的算术平均值），℃；t 为供暖室内计算温度，一般为18℃。
以95/70℃的热水热媒为例，Δt=64.5℃：1234pj npj n（2）已知单片散热器的散热量计算公式ΔQ散热器片数n 的计算公式如下：[2]式中，ΔQ 为单片散热器散热量，W/片。
式中，A 、b 为又实验确定的系数，可要求厂家提供。
以椭四柱813型为例，ΔQ=0.657Δt 。
二、散热器修正系数β、β、β、β[2]表安装长度修正系数β表 支管连接方式修正系数β表 安装形式修正系数β 1.3061234123表 进入散热器的流量修正系数β注：1）流量增加倍数 = 25 /（供水温度 - 回水温度）；2）当散热器进出口水温为25℃时的流量，亦称标准流量，上表中流量增加倍数为1 。
三、房间层数位置修正此外，对多层住宅根据多年实践经验，一般多发生上层热下层冷的现象，故在计算散热器片数时，建议在总负荷不变的条件下，将房间热负荷做上层减、下层加的调整，调整百分数一般为5% ~15%，见下表。
表 散热器片数调整百分表（%）四、散热器片数近似问题散热器的片数或长度，应按以下原则取舍：（《09 技术措施》2.3.3条）[3]1）双管系统：热量尾数不超过所需散热量的5%时可舍去，大于或等于5%时应进位；2）单管系统：上游（1/3）、中间（1/3）及下游（1/3）散热器数量计算尾数分别不超过所需散热量的7.5%、5%及2.5%时可舍去，反之应进位；3）铸铁散热器的组装片数，不宜超过下列数值：粗柱型（包括柱翼型）：20片细柱型：25片长翼型：7片4举例：某双管系统计算片数为19 .5片，则尾数占比例为0. 5/ 1 9.5 = 0.026 < 5% ，所以尾数应舍去，取19 片。
散热器尺寸设计计算方法
散热器尺寸设计计算方法1.散热器面积计算：散热器的面积是散热效果的关键因素之一、根据散热器的材料、形状和工况要求，可以计算出散热器需要的面积。
常用的计算公式如下：A=Q/(U*ΔT)其中，A为散热器面积（m^2），Q为需要散热的功率（热量，W），U为散热器的总传热系数（J/(m^2·s·K)），ΔT为散热器的温差（K）。
2.散热器尺寸计算：散热器的尺寸也是影响散热效果的重要参数。
常用的尺寸设计计算方法有以下几种：（1）翅片间距计算：翅片间距是翅片散热器的一个重要参数，影响散热器的散热面积。
一般情况下，翅片间距需要与相邻的翅片高度相等，以确保散热面积充分利用。
翅片间距计算公式如下：S=H/(N+1)其中，S为翅片间距（m），H为散热器的高度（m），N为翅片数量。
（2）翅片厚度计算：翅片厚度会影响散热器的散热效果和机械强度，一般情况下，翅片厚度越小，散热效果越好。
根据散热器的散热面积和翅片的数量，可以计算出翅片的厚度。
翅片厚度计算公式如下：T=A/(N*L)其中，T为翅片厚度（m），A为散热器的面积（m^2），N为翅片数量，L为散热器的长度（m）。
（3）散热管直径计算：散热管的直径也是散热器的一个重要尺寸参数。
直径越大，散热效果越好，但同时也会增加材料成本。
根据散热器的总传热系数和散热管的数量，可以计算出散热管的直径。
D=sqrt((4Q)/(P*π*N))其中，D为散热管的直径（m），Q为需要散热的功率（W），P为散热管的壁厚（m），N为散热管的数量。
除了上面介绍的计算方法，根据具体的散热要求和特殊情况，也可以采用一些其他的尺寸设计计算方法。
需要根据实际情况选择合适的计算方法，确保散热器的散热效果和稳定性。
散热器设计的基本计算（含公式哦）
散热器设计的基本计算（含公式哦）一、概念1、热路：由热源出发，向外传播热量的路径。
在每个路径上，必定经过一些不同的介质，热路中任何两点之间的温度差，都等于器件的功率乘以这两点之间的热阻，就像电路中的欧姆定律，与电路等效关系如下。
2、热阻：在热路中，各种介质及接触状态，对热量的传递表现出的不同阻碍作用——在热路中产生温度差,形成对热路中两点间指标性的评价。
符号——Rth 单位——℃/W。
· 稳态热传递的热阻计算: Rth= (T1－T2)/PT1——热源温度（无其他热源）（℃)T2——导热系统端点温度（℃)· 热路中材料热阻的计算: Rth=L/(K·S)L——材料厚度（m)S——传热接触面积（m2)3、导热率：是指当温度垂直向下梯度为1℃/m时，单位时间内通过单位水平截面积所传递的热量。
二、热设计的目标1、确保任何元器件不超过其最大工作结温（Tjmax）· 推荐：器件选型时应达到如下标准民用等级：Tjmax≤150℃工业等级：Tjmax≤135℃· 军品等级：Tjmax≤125℃航天等级：Tjmax≤105℃· 以电路设计提供的，来自于器件手册的参数为设计目标2、温升限值器件、内部环境、外壳：△T≤60℃器件每升高2℃，可靠性下降10％；器件温升为50℃时，寿命只有温升25℃的1/6，电解电容温升超过10℃，寿命下降1/2。
三、计算1、 TO220封装＋散热器· 结温计算· 热路分析热传递通道：管芯j→功率外壳c→散热器s→环境空气a注：因Rthca较大，忽略不影响计算，故可省略。
Rthja≈Rthjc＋Rthcs＋Rthsa≈(T结温－T环温)/P· 条件Rthjc——器件手册查询Rthcs——材料热阻：Rth绝缘垫=L绝缘垫厚度／（K绝缘垫·S绝缘垫接触c的面积）Rthsa——散热器热阻曲线图查询T结温——器件手册查询（待计算数值）T环温——任务指标中的工作环境要求P ——电路设计计算· 计算T结温＝（Rthjc＋Rthcs＋Rthsa）·P＋T环温＜手册推荐结温· 注：注意单位统一；判定结温温升限值是否符合。

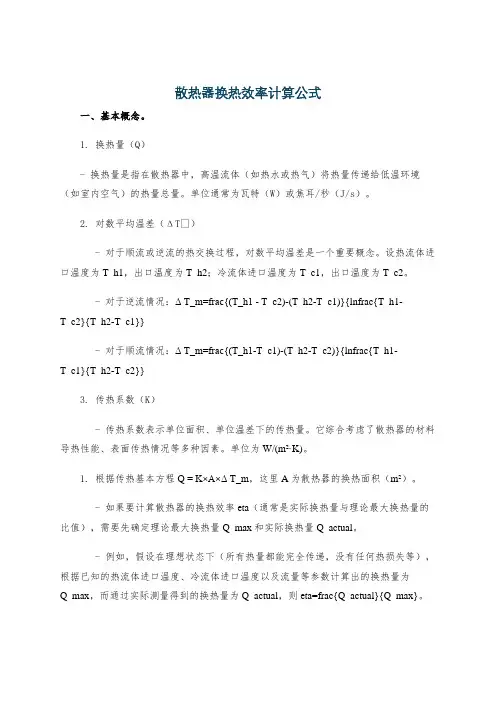

散热器换热效率计算公式
散热器换热效率计算公式一、基本概念。
1. 换热量（Q）- 换热量是指在散热器中，高温流体（如热水或热气）将热量传递给低温环境（如室内空气）的热量总量。
单位通常为瓦特（W）或焦耳/秒（J/s）。
2. 对数平均温差（ΔTₘ）- 对于顺流或逆流的热交换过程，对数平均温差是一个重要概念。
设热流体进口温度为T_h1，出口温度为T_h2；冷流体进口温度为T_c1，出口温度为T_c2。
- 对于逆流情况：Δ T_m=frac{(T_h1 - T_c2)-(T_h2-T_c1)}{lnfrac{T_h1-T_c2}{T_h2-T_c1}}- 对于顺流情况：Δ T_m=frac{(T_h1-T_c1)-(T_h2-T_c2)}{lnfrac{T_h1-T_c1}{T_h2-T_c2}}3. 传热系数（K）- 传热系数表示单位面积、单位温差下的传热量。
它综合考虑了散热器的材料导热性能、表面传热情况等多种因素。
单位为W/(m²·K)。
1. 根据传热基本方程Q = K×A×Δ T_m，这里A为散热器的换热面积（m²）。
- 如果要计算散热器的换热效率eta（通常是实际换热量与理论最大换热量的比值），需要先确定理论最大换热量Q_max和实际换热量Q_actual。
- 例如，假设在理想状态下（所有热量都能完全传递，没有任何热损失等），根据已知的热流体进口温度、冷流体进口温度以及流量等参数计算出的换热量为Q_max，而通过实际测量得到的换热量为Q_actual，则eta=frac{Q_actual}{Q_max}。
2. 在实际工程应用中，计算传热系数K时，还可能会用到一些经验公式或根据散热器的具体类型（如翅片管式散热器、柱式散热器等）的专门计算公式。
- 对于翅片管式散热器，K的计算可能涉及到翅片效率、管内对流换热系数、管外对流换热系数以及管壁导热系数等多个参数。
例如，K=(1)/(frac{1){h_i}+(δ)/(λ)+(1)/(h_o)eta_{f}}，其中h_i为管内对流换热系数，δ为管壁厚度，λ为管壁导热系数，h_o为管外对流换热系数，eta_f为翅片效率。
散热器过余温度计算公式
散热器过余温度计算公式在工业生产中，散热器是一种常见的设备，用于散热和冷却。
在散热器的运行过程中，温度是一个非常重要的参数，过余温度是评价散热器性能的一个重要指标。
本文将介绍散热器过余温度的计算公式，并对其进行详细的分析和讨论。
散热器过余温度是指散热器出口温度与入口温度之差，它反映了散热器的散热效果。
通常情况下，我们希望散热器的过余温度越小越好，这意味着散热器能够更有效地将热量从介质中散发出去。
因此，准确计算散热器的过余温度对于评价散热器的性能具有重要意义。
散热器过余温度的计算公式可以通过传热学的理论来推导。
在传热学中，热传导是一个重要的研究对象，它描述了热量在介质中的传播过程。
对于散热器来说，热传导是散热的主要方式，因此我们可以利用热传导的理论来计算散热器的过余温度。
假设散热器的入口温度为T1，出口温度为T2，散热器的散热面积为A，介质的热传导系数为k，介质的厚度为L，散热器的散热功率为Q。
根据传热学的理论，散热器的过余温度可以通过下面的公式来计算：ΔT = (T2 T1) = (Q L) / (A k)。
在这个公式中，ΔT表示散热器的过余温度，T2 T1表示散热器的出口温度和入口温度之差，Q表示散热器的散热功率，L表示介质的厚度，A表示散热器的散热面积，k表示介质的热传导系数。
通过这个公式，我们可以看到散热器的过余温度与散热功率、介质的厚度、散热面积和热传导系数都有关系。
当散热功率增大、介质的厚度减小、散热面积增大或者热传导系数增大时，散热器的过余温度会减小，这意味着散热器的散热效果会更好。
除了上面的公式，还有一些其他的因素也会对散热器的过余温度产生影响。
例如，介质的流速、散热器的结构、介质的热容量等都会对散热器的过余温度产生影响。
因此，在实际的工程应用中，我们需要综合考虑这些因素，才能准确地计算散热器的过余温度。
在工程实践中，准确计算散热器的过余温度对于优化散热器的设计和提高散热效果具有重要意义。
散热器设计计算公式
散热器团购设计计算公式散热器团购设计计算书中性层半径展开公式:ρ=R+Ktρ——中性层半径（mm）R——弯曲内半径（mm）K——中性层位置系数(0.01745)t——材料厚度（mm）经验公式ρ=0.01745*R*?(角度数)散热面积计算：S=2Sf+StS——散热面积m2Sf——散热带散热面积m2St——散热管散热面积m2Sf =T*L*N*tT——芯厚mmL——散热带展开长度mmN——散热带条数t——散热带波峰数St =W*L0*HW——散热管数量L0——散热管外周长mmH——散热管有效长度（芯高）mm散热器的散热量Qn：Qn=K*S*（tuxp -tacp）Qn——散热量KJ/hK——散热系数KJ/ m2h℃（铝：450---550 铜：350—400）S ——散热面积m2（tuxp -tacp）——液气平均温差℃暖气片品牌金旗舰暖气片，一线明星代言，暖通O2O第一品牌，当系统压力提高后tuxp随之增大，在其他参数不变的情况下，液气平均温差的值必然增加，从而实现了提高散热能力的目标。
提高系统压力不仅有利于增大散热能力，而且有利于提高发动机燃烧效率，减少水泵气蚀倾向。
但是，提高系统压力会使散热器渗漏机率随之增加。
一般情况下，轿车、轻型车的系统压力为70kpa~110kpa 中型车的系统压力为50kpa~70kpa重型车的系统压力为30kpa~50kpa散热量结构参数中对散热性能影响最大的是芯子正面面积Ff通常总是希望在安装尺寸允许的前提下，尽可能把正面面积Ff选择大一些。
并接近正方形。
散热器发展趋势之一是扩大正面面积并减少芯厚。
采用增加芯厚的措施来提高散热能力是不允许的。
散热器冷却水管多采用扁管式，扁管可以在相同流通截面时获取与空气最大的接触面积。
从而实现最大的接触面积而空气阻力小的最佳效果。
提高散热系数K值可以实现在不增加生产成本和不增大空间尺寸的前提下提高散热能力。
如改善二次换热表面（散热带）的换热条件，即在二次换热表面上冲击一系列密集的有一定角度的百叶窗孔。
汽车散热器换热量计算公式
汽车散热器换热量计算公式汽车散热器是汽车发动机冷却系统中的重要组成部分，其主要作用是将发动机产生的热量散发到空气中，以保持发动机的正常工作温度。
散热器的换热量是一个重要的参数，它决定了散热器的散热效率和性能。
因此，对于汽车散热器的换热量进行准确的计算和评估是非常重要的。
换热量是指热量从一个物体传递到另一个物体的过程，它可以通过换热量计算公式来进行计算。
对于汽车散热器的换热量计算，通常可以采用以下的换热量计算公式：Q = U A ΔT。
其中，Q表示换热量，单位为瓦特（W）；U表示传热系数，单位为瓦特/平方米·摄氏度（W/m^2·℃）；A表示传热面积，单位为平方米（m^2）；ΔT表示温度差，单位为摄氏度（℃）。
传热系数U是一个描述传热性能的参数，它反映了传热介质的性质、传热表面的特性以及流体流动状态等因素对传热性能的影响。
传热系数的大小直接影响了散热器的换热效率，因此在换热量计算中，需要准确地确定传热系数的数值。
传热面积A是指散热器传热表面的有效面积，它是一个确定散热器换热量的重要参数。
传热面积的大小与散热器的结构、材料以及散热器的设计参数等因素有关，因此在换热量计算中，需要准确地确定传热面积的数值。
温度差ΔT是指散热器传热表面与外界环境之间的温度差，它是一个决定换热量大小的重要因素。
温度差的大小直接影响了换热量的大小，因此在换热量计算中，需要准确地确定温度差的数值。
在实际的汽车散热器换热量计算中，需要对传热系数、传热面积和温度差进行准确的测量和分析，以确定换热量的大小。
通常可以通过实验测量和数值模拟等方法来进行换热量的计算和评估。
除了换热量计算公式外，还需要考虑散热器的实际工作条件和环境因素对换热量的影响。
例如，在汽车行驶过程中，空气的流动速度、温度和湿度等因素都会对散热器的换热量产生影响，因此需要对这些因素进行综合考虑和分析。
总之，汽车散热器的换热量是一个重要的参数，它直接影响了散热器的散热效率和性能。
散热器的散热量计算公式
散热器的散热量计算公式散热器是一种用于降低电子设备或机械设备温度的装置。
它通过将设备产生的热量转移到周围环境中，从而保持设备的正常运行温度。
散热器的散热量计算公式可以帮助我们了解散热器的散热能力和热量传递效率。
散热器的散热量计算公式如下：Q = U * A * ΔT其中，Q表示散热器的散热量，U表示散热器的传热系数，A表示散热器的表面积，ΔT表示散热器与环境之间的温度差。
我们来了解一下散热器的传热系数U。
传热系数是指单位时间内通过单位面积的热量传递量与温度差之间的比值。
它决定了散热器传热的效率和能力。
散热器的传热系数受到散热器材料、散热片结构和流体状态等因素的影响。
散热器的表面积A也是计算散热量的重要参数。
表面积越大，散热器与周围环境之间的热交换面积就越大，从而能够更快地将热量散发出去。
温度差ΔT是指散热器表面温度与环境温度之间的差值。
温度差越大，散热器的散热能力越强。
散热器的散热量计算公式可以帮助我们评估散热器的散热性能。
通过调整散热器材料、改进散热片结构和优化流体状态，可以提高散热器的传热系数和表面积，从而提高散热器的散热能力。
除了散热器自身的设计和性能，散热器的散热量还受到其他因素的影响。
例如，周围环境的温度和湿度、设备的功率和工作状态等都会对散热器的散热效果产生影响。
在实际应用中，我们可以根据设备的功率、工作温度和环境温度等参数，计算出散热器所需的散热量。
然后，根据散热器的传热系数和表面积，选择合适的散热器型号和规格。
散热器的散热量计算公式是评估散热器散热性能的重要工具。
通过合理选择散热器和优化散热系统设计，可以有效降低设备温度，提高设备的可靠性和稳定性。
在未来的发展中，我们可以期待散热器技术的进一步创新和提高，以满足不断增长的散热需求。
散热器的计算公式
散热器的计算公式
散热器是一种用来散发热量的设备，广泛应用于各个领域，包
括建筑、工业、汽车等。
计算散热器的散热能力对于确保设备正常
运作非常重要。
以下是一些常用的散热器计算公式。
1. 热功率计算
散热器的主要功能是散发热量，因此计算热功率是散热器设计
的关键。
热功率可根据以下公式计算：
热功率 (W) = 热量传导系数 (U) ×温度差(ΔT) × 表面积 (A)
其中，热量传导系数是指散热器材料的热导率，温度差是散热
器表面的温度与周围环境温度之差，表面积是指散热器的外表面积。
2. 散热器尺寸计算
散热器尺寸的计算涉及到散热片的数量和间距。
以下是一些常
用的散热器尺寸计算公式：
- 散热片数量 (N) = 热功率 (W) / 单个散热片的散热能力 (Q)
其中，单个散热片的散热能力可由散热片的热导率 (K) 和表面积 (A) 计算得出。
- 散热片间距 (D) = 散热器高度 (H) / (散热片数量 (N) - 1)
3. 散热器材料选择
散热器材料的选择是散热器设计中的另一个重要因素。
常用的散热器材料包括铝、铜、不锈钢等。
根据散热需求和成本考虑，选择适当的材料是非常关键的。
4. 其他因素考虑
除了以上的计算公式外，散热器设计还需要考虑其他因素，例如流体流量、风速、散热器的布局等。
这些因素会对散热器的散热能力产生影响，需要进行综合考虑。
综上所述，散热器设计的计算公式涉及热功率、散热器尺寸、材料选择等因素。
根据实际需求合理使用这些公式可以确保散热器的有效运作。
散热器面积及片数的计算方法
工程一：室内热水供暖工程施工模块三：散热器施工安装单元2 散热器的计算1-3-2-1散热器面积及片数的计算方法1.计算散热器的散热面积供暖房间的散热器向房间供应热量以补偿房间的热损失。
根据热平衡原理，散热器的散热量应等于房间的供暖设计热负荷。
散热器散热面积的计算公式为321)(βββn pj t t K Q F -= （2-1-2）式中 F ——散热器的散热面积（m 2）；Q ——散热器的散热量（W ）；K ——散热器的传热系数[W/（m 2·℃）]；t pj ——散热器内热媒平均温度（℃）；t n ——供暖室内计算温度（℃）； β1——散热器组装片数修正系数； β2——散热器连接形式修正系数； β3——散热器安装形式修正系数。
2.确定散热器的传热系数K散热器的传热系数K是表示当散热器内热媒平均温度t pj与室内空气温度t n的差为1℃时，每1 m2散热面积单位时间放出的热量。
选用散热器时希望散热器的传热系数越大越好。
影响散热器传热系数的最主要因素是散热器内热媒平均温度与室内空气温度的差值Δt pj。
另外散热器的材质、几何尺寸、结构形式、表面喷涂、热媒种类、温度、流量、室内空气温度、散热器的安装方式、片数等条件都将影响传热系数的大小。
因而无法用理论推导求出各种散热器的传热系数值，只能通过实验方法确定。
国际化规范组织（ISO）规定：确定散热器的传热系数K值的实验，应在一个长×宽×高为（4±）m×（4±）m×（±）m的封闭小室内，保证室温恒定下进行，散热器应无遮挡，敞开设置。
通过实验方法可得到散热器传热系数公式K=a（Δt pj）b=a（t pj-t n） b （2-1-3）式中 K ——在实验条件下，散热器的传热系数[W/（m 2·℃）]；a 、b ——由实验确定的系数，取决于散热器的类型和安装方式；Δt pj ——散热器内热媒与室内空气的平均温差，Δt pj =t pj –t n 。
