实验箱、仪器使用说明.
恒温恒湿试验箱仪表使用说明书
恒温恒湿试验箱仪表使用说明书一、箱体结构
二、仪表功能使用说明从左往右说明（如图）
1、按键功能：
设定该键为设定键，按功能键三秒钟后仪表进入设定状态，温度指示窗个位数开始闪动，可按▲▼键对温度设定值进行设置，再按一下垓键，湿度指示窗个位数开始闪动，可按▲▼键对温度设定值进行设置可设定时间，再按一下垓键回到正常工作状态。
▲▼该键为加、减键。
按该键进行加1、减1设定操作。
入连续按住2秒钟进入连续加减。
、
照明该键为箱体的照明键。
无光照时按一下该键，则箱体照明灯亮起，再按一下则照明灯熄灭。
2、指示窗指示窗分别显示设定和运行时的各项参数。
温度指示窗指示当前或设定温度，单位是摄氏度（℃）。
湿度指示窗指示当前或设定湿度，单位是%RH相对湿度。
三、保护功能
1、热电阻短路保护：当热电阻短路时，温度显示“Err”，仪表会自动停止加热、制冷和光照。
2、热电阻短路保护：当热电阻断路时，温度超过了57℃，仪表会自动停止加热、制冷和光照。
3、超温保护：当测量温度高于设定温度2℃时，自动停止加热，并报警灯闪亮（红灯）蜂鸣器开始报警。
六、仪表外接线路图说明。
高低温试验箱说明书
高低温试验箱说明书一、使用注意1、高低温试验箱采用冷却水循环散热方式运作，使用请检查水源供应是否正常；2、高低温试验箱使用电源：切勿多部机器同时使用一处电源，以免产生压降影响机器性能，甚至引起故障停机，请使用专用回路；3、高低温试验箱安装位置：周围应保持良好通风空间，需离墙壁50cm以上以使冷凝器能发挥散热之功效，并避免阳光直接照射，勿靠近火炉等发热体，以免影响冷冻效果；4、高低温试验箱设置场所：室内温度需低于28°C以下，否则机器于执行低温状态时，压缩机易于过热而跳脱；5、高低温试验箱剧烈移动时：请勿直接开机，应于移动后，静放两小时左右再行开；6、高低温试验箱勿放在阴暗潮湿的地方，容易使机件及电子控制器产生不良影响，而产生错误动作或加速老化；7、高低温试验箱运转时：尽量避免打开试验室门，因为在做低温时，若开启箱门容易造成内部蒸发器及其它部位之冰封现象，以温度愈低，状况愈严重，若必需打开，则应尽量缩短开门时间；8、电源电压不稳定时：请自行装置稳压系统，以提供稳定之电压值，不致因电压太低不能启动，电压太高易烧毁马达及程控器；9、请接好接地线，以免漏电时产生危险；10、避免短时间重复启动压缩机，以免影响压缩机功能。
二、使用方法（一）高温试验1、打开总电源开关；2、将样件摆放在试验箱内，产品相互之间不得接触;关闭试验箱门；3、打开温度控制仪，按规定的要求设定温度；4、按运转按钮；5、做完高温试验后，再次按下运转按钮，则高低温箱停止工作，待自然降温0.5h～1h后，取出样件；6、取出的样件放置空气中，自然冷却1h～2h后，观察样件表面变化情况，并记录在【高低温试验报告】中；7、在试验过程中，如需观察样件状态时，打开试验箱照明灯开关即可，但不能长时间按下。
（二）低温试验注：做完高温试验后，必须自然降温0.5h～1h后，再做制冷试验1、打开总电源开关；2、将样件摆放在试验箱内，产品相互之间不得接触;关闭试验箱门；3、按温度控制开关打开温度控制仪，按上述操作温度控制仪方法按规定的要求设定温度；4、按运转按钮，低温试验开始；5、完成低温运行后，按停止按钮，待自然降温0.5h～1h后，取出样件；6、把取出的样件放置空气中1h～2h后，观察样件表面的变化情况，根据试验要求填写【高低温试验报废】。
低温试验箱使用说明书
低温试验箱
使用说明书
一、低温试验箱用途及特点
本仪器适用于水泥，混凝土，各种防水卷材，型材，塑料的低温检测。
本仪器结合名牌厂家的主体部分，本厂利用最新数码技术进行低温改进使产品具有专业应用特点，改进后的厂品具有制冷速度快，数码控温，低温运行等功能。
二、低温试验箱技术参数
1、本箱尺寸，170L 200L 260L 300L
2、控温范围，自然至负40℃
3、控温精度，1℃
4、电源电压，220V, 50HZ
三、低温试验箱结构：
该仪器选用上开门，加强了低温保持性能，试验方便，箱内采用防腐性能较强的合金板制作，外用优质钢板喷塑工艺成型，中间添充环、异鞍环。
四、低温试验箱操作使用
1、开箱后检查仪器是否完好无损，然后把仪器放置在水平面上。
2、检查电源是否稳定，（在不稳定的情况下，要求使用单位对本机配有两千瓦以上的稳压器）然后接通电源，打开电源开关指示灯亮，仪表发出常温报警声随意按仪表键报警停止，再打开工作开关（注仪表有三分钟的保护延长）三分钟后仪表开始工作，工作灯亮，压缩机启动，出厂时本机已经将温度设置在-25℃，如果贵单位想更改使用温度请按仪表说明书重新设置。
1/ 1。

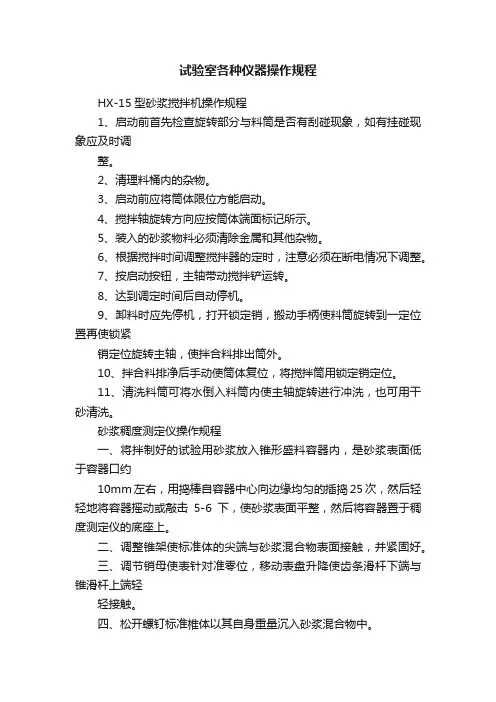

试验室各种仪器操作规程
试验室各种仪器操作规程HX-15型砂浆搅拌机操作规程1、启动前首先检查旋转部分与料筒是否有刮碰现象，如有挂碰现象应及时调整。
2、清理料桶内的杂物。
3、启动前应将筒体限位方能启动。
4、搅拌轴旋转方向应按筒体端面标记所示。
5、装入的砂浆物料必须清除金属和其他杂物。
6、根据搅拌时间调整搅拌器的定时，注意必须在断电情况下调整。
7、按启动按钮，主轴带动搅拌铲运转。
8、达到调定时间后自动停机。
9、卸料时应先停机，打开锁定销，搬动手柄使料筒旋转到一定位置再使锁紧销定位旋转主轴，使拌合料排出筒外。
10、拌合料排净后手动使筒体复位，将搅拌筒用锁定销定位。
11、清洗料筒可将水倒入料筒内使主轴旋转进行冲洗，也可用干砂清洗。
砂浆稠度测定仪操作规程一、将拌制好的试验用砂浆放入锥形盛料容器内，是砂浆表面低于容器口约10mm左右，用捣棒自容器中心向边缘均匀的插捣25次，然后轻轻地将容器摇动或敲击5-6下，使砂浆表面平整，然后将容器置于稠度测定仪的底座上。
二、调整锥架使标准体的尖端与砂浆混合物表面接触，并紧固好。
三、调节销母使表针对准零位，移动表盘升降使齿条滑杆下端与锥滑杆上端轻轻接触。
四、松开螺钉标准椎体以其自身重量沉入砂浆混合物中。
五、待标准椎体下沉10s时拧紧制动螺丝，转动销母使齿条滑杆向下滑动至试锥接触，此时即可在表盘上读得所测的沉入深度，以此深度即可查表的相应的沉入体积。
六、标准试锥存放或使用时，应注意严加保护，不得碰上标准锥体的锥面和锥体尖端。
七、试验完毕后，仪器应清洗干净，并涂上防锈油脂。
ZKS-100型砂浆凝结时间测定仪操作规程1将搅拌均匀的砂浆装入试模内，离上平口面约10毫米抹平，将试模放在压力器圆盘上，此时将压力器指针调到零位（旋动调零螺母）。
然后用手将压干垂直向下压动，在10秒时间内将试针灌入砂浆25mm，这时压力器刻度盘上所示为第一次测定值，同时将调节螺母调到最高位置（既与试针座上端平面），放开压力杆，试针在弹簧力作用下复位。
恒温恒湿高温热风试验箱操作说明书
恒温恒湿高温热风试验箱操作说明书操作说明书一、产品概述恒温恒湿高温热风试验箱是一种用于模拟高温高湿环境的实验设备，广泛应用于电子、电器、通信、汽车、航空航天等行业的产品质量测试。
本操作说明书旨在帮助用户熟悉和正确操作该设备，确保实验的准确性和安全性。
二、安全注意事项1. 请确保设备接地可靠，并经常检查接地线的连接状态；2. 在操作设备之前，请仔细阅读本操作说明书，并了解设备的基本操作原理；3. 在操作设备之前，请确认实验环境的电源是否符合设备的要求；4. 严禁在设备操作过程中触摸高温表面，以免烫伤；5. 在使用设备过程中，如发现设备异常或故障，请立即停止操作，并通知相关维修人员。
三、设备设置1. 将设备放置于通风良好的室内，远离易燃物品；2. 确保设备与电源连接可靠，并检查电源是否与设备要求相符；3. 打开设备的总电源开关，并将恒温恒湿高温热风试验箱的电源开关打开；4. 调节设备的温度和湿度控制器，根据实验需求设置恒温和恒湿的目标值。
四、操作步骤1. 打开设备的门，并将待测试的样品放入设备内；2. 将设备的门紧闭，并确保门密封性良好；3. 根据实验要求，设定设备的温度和湿度目标值，并按下启动按钮；4. 设备将开始自动控制温度和湿度，当达到设定值时，设备将进入工作状态；5. 在实验期间，可以通过设备的观察窗口观察样品的状态，并严格按照实验要求进行记录；6. 当实验完成或者需要终止实验时，按下停止按钮，设备将停止工作；7. 打开设备的门，并将样品取出，注意避免烫伤；8. 关闭设备的门，并关闭设备的电源开关。
五、维护和保养1. 设备操作结束后，请对设备进行清洁，尤其是设备内部和观察窗口；2. 定期检查设备的温度和湿度控制器，确保其工作正常；3. 定期检查设备的密封性，确保设备的工作稳定性；4. 请按照设备维护手册的要求，进行定期的维护和保养工作；5. 设备的维修和保养工作应由专业人员进行，严禁非专业人员擅自拆卸或修理设备。

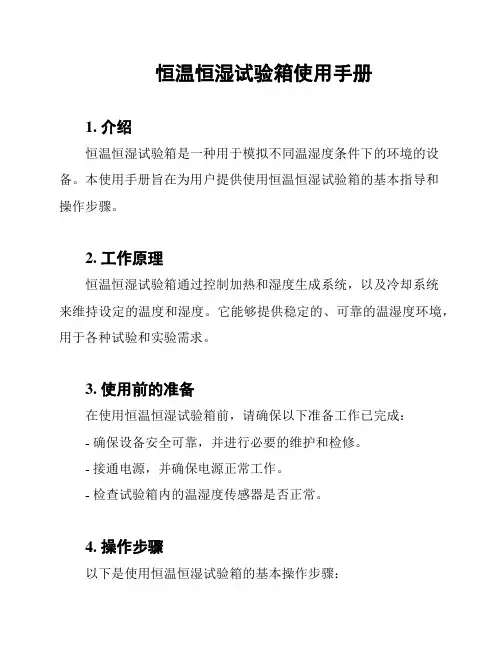

恒温恒湿试验箱使用手册
恒温恒湿试验箱使用手册1. 介绍恒温恒湿试验箱是一种用于模拟不同温湿度条件下的环境的设备。
本使用手册旨在为用户提供使用恒温恒湿试验箱的基本指导和操作步骤。
2. 工作原理恒温恒湿试验箱通过控制加热和湿度生成系统，以及冷却系统来维持设定的温度和湿度。
它能够提供稳定的、可靠的温湿度环境，用于各种试验和实验需求。
3. 使用前的准备在使用恒温恒湿试验箱前，请确保以下准备工作已完成：- 确保设备安全可靠，并进行必要的维护和检修。
- 接通电源，并确保电源正常工作。
- 检查试验箱内的温湿度传感器是否正常。
4. 操作步骤以下是使用恒温恒湿试验箱的基本操作步骤：4.1 设置温度1. 打开仪器电源。
2. 使用温度控制面板上的按钮或旋钮将所需温度设置为试验箱目标温度。
3. 等待一段时间，直到试验箱内的温度达到设定值。
4.2 设置湿度1. 在温度控制面板上选择湿度控制模式。
2. 使用按钮或旋钮设置所需湿度。
3. 等待一段时间，直到试验箱内的湿度达到设定值。
4.3 运行试验1. 将待测样品放置在试验箱内，并正确安装。
2. 关闭试验箱门，并确保密封良好。
3. 按下启动按钮，开始试验。
5. 注意事项在使用恒温恒湿试验箱时，请注意以下事项：- 请勿将试验箱暴露在高温或高湿度环境下，以避免损坏设备。
- 请勿将水或其他液体倒入试验箱内，以免影响设备性能和安全。
- 在清洁试验箱时，请先将电源断开，并使用适当的清洁剂和工具。
以上为恒温恒湿试验箱使用手册的简要介绍和操作步骤，请按照相关指导进行正确操作。
如有任何问题或疑问，请咨询设备操作指南或联系相关技术人员。
环境模拟试验箱使用方法说明书
环境模拟试验箱使用方法说明书使用方法说明书一、产品概述环境模拟试验箱是一种用于模拟各种环境条件的设备，能够进行温度、湿度、气压等参数的控制和调节，以满足不同产品的测试需求。
本使用方法说明书旨在向用户详细介绍环境模拟试验箱的使用方法，以帮助用户正确操作和保养设备。
二、设备外观及结构1. 外观环境模拟试验箱采用优质不锈钢材料制成，外观美观大方。
整体颜色为灰色，四角设有固定脚，以保证设备的稳定性。
2. 结构环境模拟试验箱包含外壳、控制面板、操作面板、观察窗、试验室、通风装置等部分。
用户在操作前需通盘了解各个部分的功能和作用。
三、设备操作步骤1. 准备工作（1）确保环境模拟试验箱连接正确的电源，并接地良好。
（2）检查试验箱内部是否有其他物品，如有，应先清空。
2. 启动设备（1）打开环境模拟试验箱的电源开关。
（2）按下启动键，设备开始启动。
3. 参数设定（1）根据测试需求，将所需的参数设定在控制面板上。
可调整的参数包括温度、湿度、气压等。
（2）参考产品测试要求，设置合适的参数范围和变化规律。
4. 设备使用（1）根据测试计划，将待测试的物品放入试验室内。
（2）关闭试验室的门，并确保密封良好。
（3）启动设备，根据设定的参数，环境模拟试验箱自动开始测试。
5. 测试完成及关闭设备（1）测试结束后，可通过控制面板手动停止设备运行。
（2）打开试验室的门，取出测试样品。
（3）关闭设备的电源开关，断开电源。
四、注意事项1. 设备使用环境应保持干燥和适当的温度。
2. 正确使用设备，防止误操作或参数设定错误。
3. 设备使用过程中，如遇到异常情况或故障，请联系售后服务人员处理。
4. 定期对设备进行清洁和保养，以延长设备的使用寿命。
5. 请勿在设备内放置易燃、易爆等危险物品。
6. 在设备操作期间，请勿强制关闭电源或拔下电源插头。
五、保养与维护1. 定期对设备进行外部清洁，可用干净柔软的布擦拭外观及操作面板。
2. 如设备长期不使用，建议断开电源，并进行适当的防尘措施。
高低温试验箱设备操作说明书
1)在目錄畫面顯示下按『管理設定』鍵﹐設置管理方式﹔
2)在管理設定選擇畫面上按『定時設定』鍵﹔
3)按『啟動設定』鍵﹐進入定時啟動編輯畫面﹔
核准
審核
制作
日期
設備名稱
高低溫試驗箱
設備功能
老化試驗
文件編號
設備型號
MC-711
廠 商
版 本
A0
4)定時啟動的編輯﹕可設定啟動模式﹑運行模式﹑時間﹑日期﹑星期﹐設好后按『儲存』即可﹔
B.定值設定﹕
在目錄畫面顯示狀態下﹐按『定值設定』鍵﹐接著將顯示溫度值輸入畫面﹐然后按數字鍵輸入設定值﹐設定完整后﹐按『開關0』即可﹐如想反回請按『目錄』鍵就可完成。
C.程序設定﹕
按『程序設定』鍵﹐將彈出程序一覽表
1) 按『編輯』鍵﹐選中功能鍵顯示紅色﹐被選中的程序組顯示紅色﹔
2) 選擇要進行編輯或修改的程序號(為數字)﹐進入程序編輯畫面﹔
日期
c.溫度上﹑下限偏差值設定在5℃以上﹐如箱內溫度過高或過低于設定偏差值﹐設備自動報警停止加熱﹐溫度恢復正常后﹐報警自動解除﹐加熱正常輸出。
如果上述資料設定完整后﹐按目錄主畫面的『停止中』鍵﹐將彈出『執行』與『不執行』兩鍵﹐按『執行』鍵這時試驗箱開始正常運行工作。
3﹑關機﹕
按主畫面的『停止中』鍵后再按『不執行』鍵﹐使機器停止運作﹐最后按下電源開關『OFF』后關機。
設備名稱
高低溫試驗箱
設備功能
老化試驗
廠 商
版 本
A0
一﹑操作步驟﹕
1﹑開機﹕打開試驗箱背面的電源開關『ON』控制面板中的電腦顯示屏出現主畫面﹐機器開啟。
2﹑控制面板操作﹕
A.監控信息﹕
在目錄畫面顯示狀態下﹐按『監控信息』顯示屏將出現箱內設定溫度值和實際值﹐接著按顯示屏下方的『記錄曲線』將彈出濕度曲線表﹐按『放大』鍵將顯示大范圍曲線﹐按『縮小』則相反﹐按『←』向前移動屏幕內容﹐『→』則相反﹐按『返回』鍵將恢復到主畫面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟电源：标有V1和V2的插孔，以及各自对应的 以不同形式表明的地线插孔，是两对电源插孔， 每个极性插孔都是大、小两个插孔内部连在一起 的，适应不同孔径的插头。 a、只需一组正电源（多数使用情况），则将稳压电 源中的一组正极接V1(或V2)，负极接相应的地； b、只需一组负电源（多数使用情况），则将稳压电 源中的一组负极接V1(或V2)，正极接相应的地；
面
包
板
面包板的连接
实验特别注意事项
在实验中为避免损坏设备或器件
禁止带电接线 禁止输出互连
（5）电位器的使用
面板的左边有四支电位器，阻值分别为1kΩ、 10kΩ、100kΩ、1MΩ，每个电位器的三个引 出端各有一个接线孔，可以引向任何电路部分 使用，内部未与其他任何部件相连。
（6）扬声器及音乐片的使用
面包板的左上角设有扬声器和音乐片。 A、扬声器的两个引出插孔内只与扬声器相连，将 功率放大器的输出接入，即可做发使用说明在仪器上，特别注意以下几点：
a. 不要接错电源，模拟器件电源按照要求， 运算放大器LM324接＋12V和－12V。 b. 插线、接线时不要通电，电源上有一个控 制按钮，可以方便地控制通电、断电。
注意：
本实验中使用的 12V直流电压， 由双路输出的稳压 电源提供，要按下 图所示连接电源。
3 示波器
使用说明在仪器上，特别注意： a. 首先学会基本的常规测量使用方法， 而后遇到其他使用功能再学，循序渐 进，主要靠使用熟练学会。
b. 将信号用接线引到实验箱的右方 “测试点”插口，再用示波器探头勾 住测试，这样方便。
4 综合实验箱
（1）注意事项
a.电源电压的调整必须在断开所有电源输出线的情况下 进行，否则有可能导致整个被连接的设备烧毁。电源 输出电压调整，必须以万用表核对实际输出值无误后， 再与设备连接，连接时必须在电源显示窗口显示内容 为（ALL OUTPUT OFF）的情况下进行。 b.严禁带电插拔元器件和连接线，在插拔元器件和连接 线时必须先按下（OUT ON/OFF）键，电源显示窗口显 示内容为（ALL OUTPUT OFF）再接线或插拔元器件。
（3）面板上的测试插孔
面板的右方共有六个测试点接线插孔：用于 将面包板上的被测点引出，以方便测试。注 意测试点处的地线是数字地，如果要测试模 拟信号，则要用模拟电源的地线。
（4）面板上的信号源插孔
A、面板的左下角是模拟信号插孔，可以将函数波 形发生器的信号输出端用导线接入，可以用单 股线从小插孔将模拟信号引向电路； B、面板的右边靠上处设置有数字信号插孔，可以 将函数波形发生器的信号输出端用导线接入， 可以用单股线从小插孔将数字信号引向电路。
同数字电源接线时一样，切记一要认清极性，二要测准电压 值，错误的极性、电压值会造成实验箱器件的烧毁而损坏。
B、面板的右方共有三组数字电源接线插孔： 这三组电源接线插孔在箱内和电源输入插孔相连， 可以方便地用单股导线将数字电源接向面包板。 C、面板的左方共有三组模拟电源接线插孔： 这三组电源接线插孔在箱内也和电源输入插孔相连， 可以方便地用单股导线将模拟电源接向面包板。如 果电源输入插孔处已将两个地线相连了，这三组电 源的地线也就相连了，不必重复连接。
（2）面板上的电源插孔
A、 面板的最上方共有三对电源输入插孔： 数字电源：标有+5V和地的一对插孔，为了 适应不同孔径的插头，每个极性插孔都是 大、小两个插孔内部连在一起的，箱内备 有电源连接线，用连接线接到稳压电源的 接线柱上，注意一要认清极性，二要测准 电压值，错误的极性、电压值会造成实验 箱器件的烧毁而损坏。 警告：严禁将模拟电源接数字电源插孔。
B、音乐片内部使用的电源是数字电源+5V， 其输出要在面板上和扬声器间用导线相连 （如箭头所示），当在“音响触发”端输入 TTL高电平信号时，扬声器即开始一支乐曲 声音，高电平撤销（变为低电平或悬空）音 乐停止。
（7）单脉冲信号产生器 （8）电平信号产生器 （9）电平指示器 （10）数码管显示器 （11）阵列LED显示器 （12）逻辑测试单元
+12V
稳压电源 B
A
接地
-12V
直流稳压电源正负电压同时输出的接法
2信号发生器
使用说明在仪器上，特别注意点： a. 模拟实验用DDS函数发生器前面的按键 组合产生特定的信号，学会产生各种不 同形式的信号和设定其频率。
b. 将信号用接线接在实验箱的“模拟信号” 插口，再用导线引到电路各个点，这样 方便。
c、若用两组不同电压的正电源，则将稳压电源的 两组正极一个接V1,另一个接V2，负极接地并且 将两个地用导线连接以达到共地； d、若用两组不同电压的负电源，则将稳压电源的 两组负极一个接V1,另一个接V2，正极接地并且 将两个地用导线连接以达到共地； e、使用一组正电源和一组负电源（常用双电源接 法，如双电源运算放大器的电源）时，则将稳压 电源的一组正极接V1,负极接地，另一个组负极 接V2，正极接地，并且将两个地用导线连接作为 公共地。
