]第五章第二节瓦楞纸箱箱型标准_包装结构设计
国际纸箱标准_各纸箱箱型类别(纸箱必看)
国际纸箱箱型标准瓦楞纸箱的箱型结构．在国际上普遍采用由欧洲瓦楞纸箱工业协会(FEFCO)和瑞士纸板协会(ASSCO)联合制定的国际纸箱箱型标准。
以往对纸箱包装结构的语言描述既冗长又复杂，现在改用本标准后，箱型用简单的数字代号表示，使任何国家的人不论在语言或其他方面所存在的差异都容易理解。
纸箱包装的订单和规格都可参照本标准。
本标准只能由FEFC0和ASSC0作增补和修改。
本标准下的系统结构为纸箱内部视图纸箱规格尺寸除非另有规定，所有纸箱内径尺寸都以毫米为单位表示如下：长度(L)×宽度(B)×高度(H)其中，长度(L)=开口处最长的尺寸宽度(B)=开口处最短的尺寸高度(H)=从开口处至箱底水平面的尺寸长度、宽度和高度的规格尺寸在纸箱结构说明中都作了明确规定，在某些箱型中其宽度要大于长度。
测定纸箱尺寸，必须在规定的标准气候条件下进行，在平铺的纸板上从压线中心处开始．同时注意量具本身的厚度。
对于罩盖型纸箱，罩盖的高度(h)可在斜线后用第四尺寸表示，即355 X 205×120／40毫米(L) (B) (H) (h)对于搭口外部摇盖纸箱，搭口(o)区域的长度可在斜线后用第四尺寸表示，即355×205×1 20／40毫米(L) (B) (H) (o)纸板规格尺寸除非另有规定，所有瓦楞纸板尺寸都以毫米为单位表示如下：第一尺寸×第二尺寸其中，第一尺寸=沿胶缝的长度第二尺寸=垂直于胶缝的长度纸箱式样某些纸箱类型衍生自同种式样，因而无需就此类型另行规定。
但是在表示基本箱型式样的数字后面需添加一个后缀数字．并用破折号隔开，如0201—2。
具体到每个生产商，这样的式样标准可能会略有不同。
纸箱式样组合下图所示的纸箱结构式样为纸箱的基本类型。
若纸箱的结构为两种或三种基本类型的组合，如摇盖组合，也同样可以表示为：上摇盖0204，下摇盖0215 这样的式样还可以表示为O204／O215(上摇盖／下摇盖)。

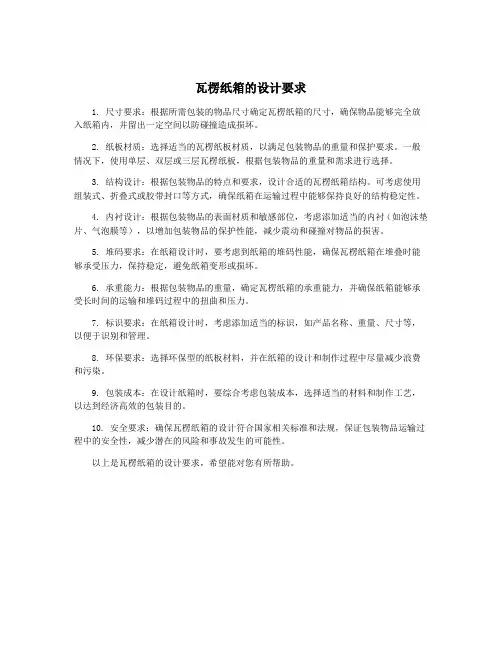

瓦楞纸箱的设计要求
瓦楞纸箱的设计要求
1. 尺寸要求：根据所需包装的物品尺寸确定瓦楞纸箱的尺寸，确保物品能够完全放入纸箱内，并留出一定空间以防碰撞造成损坏。
2. 纸板材质：选择适当的瓦楞纸板材质，以满足包装物品的重量和保护要求。
一般情况下，使用单层、双层或三层瓦楞纸板，根据包装物品的重量和需求进行选择。
3. 结构设计：根据包装物品的特点和要求，设计合适的瓦楞纸箱结构。
可考虑使用组装式、折叠式或胶带封口等方式，确保纸箱在运输过程中能够保持良好的结构稳定性。
4. 内衬设计：根据包装物品的表面材质和敏感部位，考虑添加适当的内衬（如泡沫垫片、气泡膜等），以增加包装物品的保护性能，减少震动和碰撞对物品的损害。
5. 堆码要求：在纸箱设计时，要考虑到纸箱的堆码性能，确保瓦楞纸箱在堆叠时能够承受压力，保持稳定，避免纸箱变形或损坏。
6. 承重能力：根据包装物品的重量，确定瓦楞纸箱的承重能力，并确保纸箱能够承受长时间的运输和堆码过程中的扭曲和压力。
7. 标识要求：在纸箱设计时，考虑添加适当的标识，如产品名称、重量、尺寸等，以便于识别和管理。
8. 环保要求：选择环保型的纸板材料，并在纸箱的设计和制作过程中尽量减少浪费和污染。
9. 包装成本：在设计纸箱时，要综合考虑包装成本，选择适当的材料和制作工艺，以达到经济高效的包装目的。
10. 安全要求：确保瓦楞纸箱的设计符合国家相关标准和法规，保证包装物品运输过程中的安全性，减少潜在的风险和事故发生的可能性。
以上是瓦楞纸箱的设计要求，希望能对您有所帮助。
包装结构设计《瓦楞纸箱尺寸设计》
一、内装物排列方式
1．排列数目
n ＝ nL×nB×nH
n —— 瓦楞纸箱装量； nL —— 瓦楞纸箱长度方向上排列内装物数目； nB —— 瓦楞纸箱宽度方向上排列内装物数目； nH —— 瓦楞纸箱高度方向上排列内装物数目。
例1：某化妆品选用 0201型瓦楞纸箱作为外包 装，内装中包装（纸盒） 24盒，中包装外尺寸为 190×140×120 mm，试选 择合适的排列方法。
分析： 中包装盒采用立放为最佳。
即 lb∥LB
查表知，总数为24的内装物排列数目有 16种。（附表2）
将中包装盒的长度、宽度与高度分 别乘以倍数，列表如下：
例如，盒装洗衣粉在 纸箱内不允许采用平放和 侧放形式，因为平放和侧 放均会导致盒盖受压开启 而洗衣粉泄漏。
再如，一般包装瓶 在纸箱内采用立放。
所以仅考虑P型和Q 型两种方向。
而对于截面为正方形或圆形的瓶 子，其P型和Q型没有区别，所以就简 化为一种方式。
如果采用袋包装，则应 以T、V型为好，以便包装袋 承载。
距1.5:1:1相差甚远，故舍弃。
② 高度方向排列两层，先考虑4×3×2 则 P: 760×420×240
1.81:1:0.57 Q: 570×560×240
1.02:1:0.43 舍弃
③ 高度方向排列三层，先考虑4×2×3 则 P: 760×280×360
2.71:1:1.29 Q: 560×380×360
d.纸板用量较之 2:1:2 比例也不会增 加很多。
不同比例的0201箱型纸板相对用计算图：
图中百分数为不同尺寸比例的0201纸箱 较之2:1:2尺寸比例纸箱用料的增加量。
5-第五章-瓦楞纸箱结构设计-包装结构设计
5-54 隔板结构之三 （a） 3×2隔板 （b） 4×3隔板
第五章 第三节
瓦楞纸箱尺寸设计
一、內装物排列方式 1、长方体內装物排列方式
（1）排列数目
n nL nB nH
式中
n ——瓦楞纸箱装量，件
n L ——瓦楞纸箱长度方向上内装物排列数目，件 n B ——瓦楞纸箱宽度方向上内装物排列数目，件 n H ——瓦楞纸箱高度方向上内装物排列数目，件
b.粘合剂粘合方式 c.连接板插入方式 d.连接板间隙固定方式
图5-20 分离式纸箱连接方式 1-黏合接头 2-撕裂打孔线 3-连接板 4-打孔线 5-短摇盖 6-摇盖黏合面
瓦楞纸纸箱标准
图5-21 分离式托盘 1-侧内板 2-侧板 3-分离纸板 4-分离线 5-分离用指孔 6-底板
瓦楞纸纸箱标准
瓦楞纸纸箱标准
2、组合型 组合型是基型的组合，即由两种及以上的 基本箱型组成或演变而成，用多组数字符号 来表示。 图5—7所示箱型，上摇盖用0204型，下摇 盖用0215型，表示方法：0204/0215（上摇 盖/下摇盖）
图5-7 组合型纸箱表示法 （a）0204 （b）0215 （c）0214/0215
3．三角柱型纸箱 （1）三角柱纸箱的结构类型
图5-22 三角柱形纸箱角隅结构
图5-23 三角柱形纸箱角隅补强结构
瓦楞纸纸箱标准
图5-24 三角柱形纸箱箱型 （a）标准托盘型 （b）敞口型 （c）02盖密封型 （d）托盘型 （e）带盖托盘型
图5-25 三角柱形纸箱成型过程
瓦楞纸纸箱标准
图5-26 化妆品增强型包装纸箱 （a）箱盖 （b）增强型箱底 （c）箱体展开图 1-A楞箱板 2-开封片 3-三角柱 4-B楞纸板
]第五章第二节瓦楞纸箱箱型标准_包装结构设计
![]第五章第二节瓦楞纸箱箱型标准_包装结构设计](https://img.taocdn.com/s3/m/29785a595a8102d276a22f8d.png)
瓦楞纸纸箱标准
图5-47 纸板堆积材料 （a）交错层叠 （b）并行层叠 （c）蜂窝形瓦楞纸板
图5-48 各种缓冲部件的成型 （a）角垫 （b）槽垫 （c）棱垫
1-V形压痕 2-V形切角
瓦楞纸纸箱标准
图5-49 蜂窝衬垫包装 （a）角垫 （b）方棱垫 （c）圆棱垫（d）框式单元包装垫 （e）框式垫（f）镜垫 （g）托盘 （h）玻璃镜整体包装方案
图5-42 “MC包装件”及其包装笔记本电脑工艺过程
瓦楞纸纸箱标准
5-44 电饭煲缓冲包装
5-45 瓦楞纸板缓冲包装箱 （a）底部缓冲衬展开图 （b）底部缓冲衬组装图 （c）“U”形缓冲衬展开图 （d）“U”形缓冲衬组装图 （e）缓冲纸箱 （f）缓冲结构装配图
瓦楞纸纸箱标准
5-46 缓冲瓦楞纸箱 （a）展开图 （b）组装图
图5-50 各种缓冲结构的组合使用
瓦楞纸纸箱标准
8．隔板
图5-51 Camicon隔板结构 （a）隔板 （b）固定形隔板 （c）缓冲底隔板 （d）三角形隔板 （e）盘式隔板 （f）连箱型隔板
图5-52 隔板结构之一 （a）2×2隔板 （b）3×2隔板
瓦楞纸纸箱标准
5-53 隔板结构之二 （a） 3×2隔板 （b）成型图 （c） 4×3隔板
b.粘合剂粘合方式 c.连接板插入方式 d.连接板间隙固定方式
图5-20 分离式纸箱连接方式 1-黏合接头 2-撕裂打孔线 3-连接板 4-打孔线 5-短摇盖 6-摇盖黏合面
瓦楞纸纸箱标准
图5-21 分离式托盘 1-侧内板 2-侧板 3-分离纸板 4-分离线 5-分离用指孔 6-底板
瓦楞纸纸箱标准
纸箱的设计
瓦楞纸箱的设计方法第一节，瓦楞纸板的知识一、瓦楞纸板的结构① 外面纸等级，外面纸定量·瓦楞芯纸等级-瓦楞芯纸定量·内面纸等级-内面纸定量、瓦楞楞型F。
B-300·C-125·B-300AF② 外面纸定量/内面纸定量-瓦楞芯纸定量/瓦楞层数、瓦楞楞型。
293/240-151/1C③ 纸板代号-纸板类别号，同类纸板序号S-1.1,D-2.1二、瓦楞纸板的厚度瓦楞纸板厚度是瓦楞纸箱设计中一个非常重要的因素，一般是原纸厚度与瓦楞高度之和。
瓦楞纸板厚度计算公式如下：t=t1+t2+tm+fh-dt——瓦楞纸板厚度（mm）；t1——外面纸厚度（mm）；t2——内面纸厚度（mm）；tm——瓦楞芯纸厚度（mm）；fh——瓦楞辊高度（mm）；d——瓦楞纸板制造过程中的厚度损失（mm）。
影响值的主要因素有：a.双面粘贴时出现的楞高损失；b.瓦楞不正。
瓦楞纸板厚度表楞型纸板厚度楞型纸板厚度楞型纸板厚度A 5．3 AA 10．4 AB 8．1B 3．3 BB 8．1 AC 9．4C 4．3 CC 6．4 BC 7．1E 2．3三、楞纸箱箱坯构造瓦楞纸板只有经过分切、压痕、开槽开角以后，才能制成瓦楞纸箱箱坯。
箱坯结构主要包括纵压（痕）线，横压（痕）线，开槽和接头。
1、压痕①压痕的种类a.一点式b.三点式c.五点式②纵压线与横压线按压痕线方向与瓦楞楞向的不同关系，压痕又可分为：a.纵压线：与瓦楞楞向平行的压痕线。
b.横压线：与瓦楞楞向垂直的压痕线。
③压痕的作用压痕的主要作用，是使瓦楞纸板按预定位置准确地弯折，以实现精确的纸箱内尺寸。
2、开槽是指在瓦楞纸板上切出便于折叠的缺口，其宽度一般为纸板厚度再加1mm。
开槽中心线要尽量与压痕中心线对齐，前后左右的偏差要越小越好。
3、接头接头的接合方式与封箱方式一样，都有三种形式；胶带粘合、粘合剂粘合和金属钉钉合。
①胶带粘合。
②粘合剂粘合。
③金属钉接合第二节瓦楞纸箱箱型结构瓦楞纸箱箱型结构，在国际上通用由欧洲瓦楞纸箱制造商联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制定的国际纸箱箱型标准。
包装设计-瓦楞纸箱结构设计
瓦楞纸箱结构设计
第一节 第二节 第三节 第四节 第五节
瓦楞包装概述 瓦楞纸箱（ 瓦楞纸箱（盒）的种类及其结构特征 瓦楞包装结构设计 瓦楞纸箱强度设计 现代瓦楞包装技术发展动态
第一节
瓦楞包装概述
瓦楞纸箱是一种十分重要的 包装容器， 包装容器，其用量一直名列 榜首。 榜首。 随着工业生产的不 断发展， 断发展，对外贸易的日益扩 大，促使瓦楞纸箱的式样逐 步改进和创新． 步改进和创新．由于出口商 品各有不同要求， 品各有不同要求，并不断吸 取了国外纸箱新颖式样为借 设计更多的新式样、 鉴，设计更多的新式样、新 品种， 品种，以适应外贸包装的需 要。
第二节 瓦楞纸箱（盒）的种类及其结构特征 瓦楞纸箱（ 开槽型纸箱
第二节 瓦楞纸箱（盒）的种类及其结构特征 瓦楞纸箱（ 瓦楞纸箱（盒）的种类
折叠类瓦楞纸箱
这是运输用瓦楞包装箱中最基本的一种，也是目前使用 这是运输用瓦楞包装箱中最基本的一种， 最广泛的一种，此类纸箱在使用前可折叠成平板状 可折叠成平板状存放 最广泛的一种，此类纸箱在使用前可折叠成平板状存放 具有占地少、便于仓储、使用方便、密封防尘、 ，具有占地少、便于仓储、使用方便、密封防尘、内外 整洁等优点，箱面还可按包装商品不同要求， 整洁等优点，箱面还可按包装商品不同要求，设计印刷 商品图案、商标、标志，它的种类可以分以下几种： 商品图案、商标、标志，它的种类可以分以下几种：
b∥L h∥L
第三节 瓦楞包装结构与尺寸设计
理想尺寸比例与最佳尺寸比例 尺寸比例 对于直角六面体瓦楞纸箱来说，尺寸比例定义如下： 对于直角六面体瓦楞纸箱来说，尺寸比例定义如下：
第二节 瓦楞纸箱（盒）的种类及其结构特征 瓦楞纸箱（ 瓦楞纸箱（盒）的种类
微瓦楞盒和纸板盒之间的竞争 按传统的习惯，判断折叠纸盒的标准是要保护产品以及 其表面能通过文字图案的印刷用来识别产品( 其表面能通过文字图案的印刷用来识别产品(即销售包 装）。但随着样品目录的直销方式和通过互联网进行的 网上购物方式的增加，更多的消费品以小型包装或个别 包装的方式并以较小的数量进行运送，因此要求提高产 品的保护性能，同时降低其重量来创造市场商机。 微型瓦楞包装可以增加抗压性能，并超过传统的实心纸 微型瓦楞包装可以增加抗压性能，并超过传统的实心纸 板折叠纸盒，同时减轻了包装的重量，因此粮食、电脑 软件、酒、小型器具等已从实心纸板折叠纸盒包装转向 微型瓦楞包装。。
瓦楞纸箱设计要求
版次：C分发号：质量管理体系文件瓦楞纸箱设计要求文件编号：DSQS/CG-002-07-2010编制/日期：审核/日期：会签/日期：批准/日期：发布日期：实施日期：例子：五种不同造型结构设计方案：说明：1、同样装24只产品，不同的造型结构带来不同的纸板展开面积，意味着不同的成本，般宽度窄的纸箱成本会低些。
2、设定排列方法时要特别注意装好后与集装箱的宽度及高度是否匹配，纸箱高度与集装箱高度还涉及堆高层数，决定了最下层纸箱承受以配置对应的材质。
二、内径尺寸/制造尺寸/外型尺寸与纸板厚度的关系：瓦楞纸板折角后尺寸变化剖示：页次第4页共3页批准审核编制实施日期0201型箱经折角后长宽尺寸变化剖示：0201型箱经折角后高度尺寸变化剖示：页次第5页共3页批准审核编制实施日期04型折叠箱的尺寸变化关系图析：说明：我司纸箱尺寸定义为“外径尺寸”，测量方案简单设定为两压线间距，（若是全叠盖纸箱的高度测量值不含上摇盖厚度）。
三、造型結构设计程序：(1)设计构想：①、容器内容物的盛装量和盛放的排列结构方式②、容器造型结构的基本形体和构成方式③、纸板材料选配，成型工艺手段，包装使用操作④、制造成本、运输费用、商品安全系数等(2)样品制作：批量定单及高要求的客户需打样箱试装。
(3)试装试验：部分产品不光要试装箱规是否合适，还需试验静压与摔箱等强度测试。
(4)图纸绘制：不同的造型结构都由不同的图线符号、结构部位代号及加工工艺代号表示。
页次第6页共3页批准审核编制实施日期图线符号：结构部位代号：加工工艺代号，符号：页次第7页共3页批准审核编制实施日期四、抗压强度与耐破强度的设计与計算：注：K在下面会作详细介绍。
五、安全系数的测算：印刷工艺\箱规比例\开孔\模切工艺对纸箱抗压强度的影响关系：1、印刷工艺：单色印刷\双色及三色印刷\四色套印\满版面实地--减6~8%，文字内容越多，印刷面积越大，减幅越大(减10-15%)，四色套印减20%，满版面实地减20%，满版实地加多色减30%。
