空气能热水器工作原理及图解
格力空气能热水器.jsp
水箱设计
仅为一储水罐、 无特殊设计
48
★ 耐用—水箱型材
格力 304L不锈钢
其他品牌
304L不锈钢
304不锈钢
★ 耐用—水箱空容腔设计
格力 其他品牌
空容腔
满容腔
★ 耐用—双镁棒
格力 其他品牌
双镁棒
单镁棒或没镁棒
选型
★ 精确选型
用水习惯
国标：
使用环境
用户需求
个人55℃的生活热水
淋浴40～80L/人/次·天
可根据您的使用习惯 自主选择加热时间， 提前加热好热水。
预约加热
定时加热
特别设置定时加热功能， 使用随意方便，只要设 定好时间，一到家就能 有舒适的热水享用。
根据使用习惯设定的 系统节能模式，可在 满足用户热水需求前 提下，达到最佳的节 能效果。
节能模式
峰ห้องสมุดไป่ตู้节能
在实行峰谷电价政策的 地区，可设定为夜间模 式进行加热，大幅降低 使用电费。
★ 舒适度高——中央供水系统
★ 舒适度高——水温恒定
超舒适 超高产水率
独特设计保证格力热泵热水器产水率高、舒适性好 国标电热水器产水率标准为： 卧式：μ≥50％ 立式：μ≥60％ 热泵热水器：μ≥75％ 格力热泵热水器： μ>>90％
即开即取，随心所“浴”
26
超舒适 格力怎样保证超舒适？ 双温灵动测控技术(特有） 中间缓流技术（特有） 独特循环水路技术（特有） 智能回水技术(特有） 缓流注水技术 自动防冻技术 高水温加热技术（可高达70℃） 高效保温技术（-20℃24h温降＜10℃）
★ 为什么节能？—高效换热器
选用加厚型内螺纹铜管，增大了水和冷媒的接触面积，水螺旋流动加强 了与冷媒的换热效果。
空气源热泵原理详解口径2012.8.8
空气源热泵原理详解口径一、热泵简介热泵热水机组是目前世界上能效比最高的热水设备之一。
它采用电能驱动，通过传热工质把自然界的空气、水、土壤或其它低温热源中无法被利用的低品位热能有效吸收，并将吸收回来的热能提升至可用的高品位热能并释放到水中的设备。
热泵与水泵相似，水是不能自发地从低处流向高处的，要将低处的水输送到高处，必须用一台水泵，消耗一部分电力，才能将水送到高处的水箱中。
同样，根据热力学第二定律，热量也是不能自发地从低温环境向高温环境中转移（传送），而要实现这个目的，必须要有一台机器，消耗一部分电能，才能将低温环境中的热量传送到高温环境中去。
这样的机器就称之为“热泵”。
简单一句话就是将空气中的热量“搬运”到水中，给我们提供热水。
根据热源不同，热泵可分为地源热泵、水源热泵、以及空气源热泵。
在不同的工况下，热泵热水机组每消耗1kw电能就从低温热源中吸收2-5kw的免费热量，节能效果非常显著。
由于地源与水源热泵设备庞大、安装复杂、初期投资巨大，不适合城市中单户家庭使用，空气源热泵以其安装简便、初期投资小，受城市高层用户的青睐。
二、热泵工作原理热泵管路内专置一种吸热介质——冷媒，冷煤是一种容易吸热变成气体，又容易放热变成液体的物质。
低于-20℃时，冷媒在液化的状态下，与外界存在着温差，因此可以在蒸发器内吸收空气中的热量而蒸发汽化，然后通过压缩机的工作提高冷媒的温度，使之变成高温高压的气体，流经冷凝器使这种高温高压的气体重新凝结成液态，同时放热。
在转化的过程中，热泵将环境中的热量传递给散热段，以满足用户的热需求。
这就是一个热量“搬运”的过程。
在应用中，热泵技术可应用于家庭生活热水、大型热水工程以及采暖/制冷领域。
三、家用空气源热泵热水器工作原理目前市场上家用空气能热泵热水器可分为氟循环和水循环两种。
区分这两种循环的方法就是换热器是安装于室外机内还是置于水箱内。
上图为氟循环家用空气能热泵热水器原理图。
压缩机、蒸发器、膨胀阀等部件皆安装于室外机中，冷凝器安装于水箱内，且不需要安装循环水泵。
空气能热水器工作原理图
空气能热水器工作原理图
简单电：空气能热水器工作原理是通过吸收空气中的热量来加热水温。冬天空气也是有热量的，只是较少，在夏天加热200L水需要1~2小时，冬天可以需要2~3小时。
复杂点：空气能热水器通过逆卡诺原理（跟空调原理相反），从图中我们可以看出。
3.源源不断地吸收空气中的热能制取生活热水；
4.转换过程中无燃气、强电参与，安全可靠；
1. 空气从空气进口进入机器；
2：通过蒸发器时，蒸发器里面的制冷器不断蒸发，吸取空气中的热量；
3 然后通过压缩阀的时候不断ቤተ መጻሕፍቲ ባይዱ缩空气(类似气筒打气)；
4：冷凝水箱，释放空气中的热量；
5：外绕盘管：加热水温；
6：冷气出口,连接管口运用到厨房
总结：
1.空气能热水器遵从逆卡诺原理；
2.以少量电能为驱动力，以制冷剂为载体；
空气能供暖系统原理图
空气能供暖系统原理图
循环气流供暖系统示意图：
—冷气流—→|____ ___________ | ↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑
_______ _ _ _ _——
↑↑↑↑↑↑ / | ↑
↓ 空气能源_ _←冷媒|_____ V | ↑
→ | ↑ ↑ ↑ ↑ ↑
—热气流—→|____ ↑ ↑ ↑ ↑
解读：
1. 冷媒循环：系统内的冷媒负责传递热能。
冷媒在压缩机的作用下，从蒸发器中吸收热量，然后通过冷凝器释放热量。
2. 空气能源：该系统的主要能源为空气能，通过与室外的空气进行热交换，将能量转化为热能供暖使用。
3. 蒸发器：冷气流通过蒸发器，与冷媒进行热交换，将热量吸收。
4. 冷凝器：冷媒通过压缩机压缩后，通过冷凝器释放热量，热气流从冷凝器输出。
5. 热气流：热气流通过风道系统将热能传递到室内各个区域，供暖使用。
6. 循环气流：系统内的气流通过风道循环往复，实现热能的传递和分配。
7. 换气管道：系统中还包括了换气管道，通过该管道将室外新鲜空气引入室内，并排出室内的污浊空气，保证室内空气的新
鲜和循环。
通过上述循环气流供暖系统示意图，可以清楚地了解空气能供暖系统的工作原理。
空气能热水器工作原理及使用说明和注意事项
空气能热水器工作原理及使用说明和注意事项一、工作原理介绍空气能热水器，也称为空气源热泵热水器，利用逆卡诺原理，通过吸收空气中的低品位热能，经过压缩机压缩后转化为高温热能，再将其释放到水中，从而将水加热。
这种热水器不需要电加热元件与水直接接触，因此避免了电热水器存在的漏电安全隐患。
二、安装步骤与注意事项1.安装步骤2. a. 选择合适的安装位置，通常选择在通风良好、温度适宜、避免阳光直射的地方。
b. 安装室外机，确保室外机底部距地面高度大于或等于2.5m，并保证水平放置。
c. 安装室内机，连接水管、电源线和通信线，确保连接紧密、无泄漏。
d. 进行系统调试，确保热水器正常工作。
3.注意事项a. 安装过程中要确保电源安全，避免触电事故发生。
b. 安装位置应避免强风、高温、潮湿等恶劣环境。
c. 安装完毕后要进行系统检查，确保无泄漏、无故障。
三、使用方法与技巧1.在使用前，请确保电源已接通，并检查各部件是否完好。
2.调节热水器温度，根据个人需求选择合适的水温。
3.使用时，尽量保持热水器周围的空气流通，以提高能效。
4.长期不使用热水器时，请关闭电源，并排空内胆中的水。
四、节能性能分析与优势空气能热水器通过吸收空气中的低品位热能来加热水，相比传统的电热水器和燃气热水器，具有更高的能效比和更低的运行成本。
同时，空气能热水器在加热过程中不产生有害气体，对环境友好，符合绿色发展的要求。
五、维护保养知识1.定期清洁热水器的外壳和滤网，避免积尘和杂物影响散热效果。
2.每半年检查一次系统压力、温度和电气连接等，确保热水器正常运行。
3.如发现异常情况，请及时联系专业人员进行维修和保养。
六、常见问题解答和故障排查1.热水器不工作：检查电源是否接通，以及控制面板是否正常工作。
2.水温不够高：检查压缩机是否正常运行，以及系统压力是否正常。
3.漏水现象：检查水管连接处是否紧固，以及是否有破损或老化现象。
七、安全防范措施及温馨提示1.使用过程中，请勿触摸热水器的加热元件和高温部件，以免烫伤。

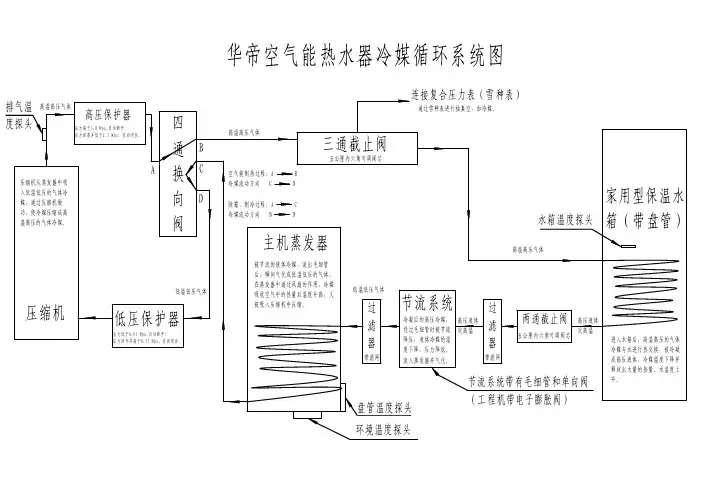

空气源热水器工作原理图(1)
排气温 度探头 连接复合压力表（雪 种表）
高温高压气体
高压保护器
压力高于3.0 Mpa,自动断开； 压力回落并低于2.5 Mpa，自动闭合。
通过雪种表进行抽真空，加冷媒。
A
压缩机从蒸发器中吸 入低温低压的气体冷 媒，通过压缩机做 功，使冷媒压缩成高 温高压的气体冷媒。
四 通 换 冷媒流动方向 C 除霜、制冷过程：A 冷媒流动方向 B B D C D
三通截止阀
五公厘内六角可调阀芯
水箱温度探头
高温高压气体
家用型保温水 箱（带 盘管）
主机蒸发器
低温低压气体 被节流的液体冷媒，流出毛细管 后，瞬间气化成低温低压的气体， 在蒸发器中通过风扇的作用，冷媒 吸收空气中的热量后温度升高，又 被吸入压缩机中压缩。 低温低压气体
盘管温度探头 环境温度探头
节流系统带有毛细管和单向阀 （工 程机带电子膨胀阀）
压缩机
低压保护器
压力低于0.05 Mpa,自动断开； 压力回升并高于0.15 Mpa，自动闭合。
过 滤 器
带滤网
节流系统
冷凝后的高压冷媒， 高压液体 经过毛细管时被节流 次高温 降压，液体冷媒的温 度下降，压力降低。 带滤网 流入蒸发器并气化。
过 滤 器
两通截止阀
五公厘内六角可调阀芯
高压液体 次高温 进入水箱后，高温高压的气体 冷媒与水进行热交换，被冷凝 成高压液体，冷媒温度下降并 释放出大量的热量。水温度上 升。
空气能供热系统原理
一、空气能供热系统
空气能供热系统是利用空气中的热量产生热能。
它可以每天24小时提供不同的热水、高水压和恒温。
与燃煤锅炉、燃油锅炉、燃气锅炉和电热水器相比，热泵热水器是热效率最高的热水器。
由于空气能热热效率比较高，制备热水的成本非常低，自然会节约用电。
二、空气能供热系统的工作原理
空气能供热系统按照“逆卡诺”原理工作，通过压缩机系统工作，吸收空气中的热量，产生热水。
具体过程是：压缩机压缩制冷剂，压缩温度升高制冷剂，通过水箱制造热水，热交换制冷剂回到压缩机进行下一个循环，在此过程中，空气热量通过蒸发器吸收进入制冷剂，制冷剂进入水，产生热水。
形象地说，“室外机器”像泵一样压缩空气，提高空气温度，然后通过-17℃沸腾的液体将热量传递到室内储水箱，然后将热量释放到水中。
空气能热泵原理
空气能热泵原理：●空气能热泵热水机器是最新第四代热水器，是当今世界上最先进、能效比最高的热水设备，它成功地运用逆卡诺循环原理，采用电能驱动，通过传热工质把自然界的空气、水、土壤或其它低温热源中无法被利用的低品位热能有效吸收，并将吸收回来的热能提升至可用的高品位热能并释放到水中的设备。
在不同的工况下热泵热水机组每消耗1kW电能就从低温热源中吸收2~6kW的免费热量，节能效果非常显著。
●空气能热泵热水机组由压缩机、蒸发器、膨胀阀、冷凝器等部件组成。
热泵热水器的工作过程如下：如上图所示，压缩机通过消耗一部分电能，将低温低压的制冷剂气体压缩成高温高压的气体，高温高压的气体在冷凝器中放出热量将水加热，自己温度被降低，经过膨胀阀节流降压后，变成低温低压的气液混合物，在蒸发器中制冷剂吸收其他介质（如空气、井水、土壤）中的热量，变成低温低压的气体，然后再被压缩机吸收，压缩成高温高压的气体加热热水。
●传热工质是一种特殊的物质，在实际运行当中，传热工质的蒸发温度可达－20℃左右，因此即使－5℃的环境温度相对于它来说也是“高温热源”，也能正常吸热。
此外工质的冷凝温度可达75℃，确保产出60℃的热水。
●吸收空气中的热量，为空气源热泵；吸收土壤中的热量，为地源热泵；吸收水中的热量为水源热泵。
美的空气能热泵中央热水机组（Air-Source Heat Pump Hot Water Unit）是当今世界上开拓利用新能源最好的设备之一，是继锅炉、燃气热水器、电热水器和太阳能热水器之后的新一代热水制取装置。
在能源供应日益紧张的今天，空气能热泵热水机组凭借其高效节能、环保、安全等诸多优势迅速在市场上得以推广；美的已经具备高温直热循环系列、中温循环系列、家庭系列热水机组，全面满酒店、宾馆、学校、工厂、采矿、医院、洗浴中心、别墅、家庭等场所热水需要。
机组根据逆卡诺循环原理，以少量电能为驱动力，以制冷剂为载体，源源不断地吸收空气或自然环境中难以利用的低品位热能（-7-43℃），转化为高品位热能，实现低温热能向高温热能的转移；再将高品位热能释放到水中制取生活热水（55℃，最高达65℃），通过热水供应管路输送给用户满足热水供应、供暖需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气能热水器工作原理及图解
空气能热水器顾名思义就是通过收集空气中的热能把冷水加热的热水器，目前家用空气能热水器出水温度在55摄氏度范围内，可满足洗浴用水要求。
空气怎么将水加热的呢？众所周知，空气是存在热能，由太阳光辐射产生，受季节影响气温变化较大，也会影响到空气能热水器的工作效率。
一般而言，在平均气温20摄氏度地区使用，消耗一度电即可产生3~4KW热量，比传统电热水器、燃气热水器都要节能。
那么，空气能热水器是如何利用空气中的热量，把冷水加热的呢？下面我们就一起来看看空气能热水器工作原理吧！
简单来说，空气能热水器工作原理就是采用空气能热泵吸热原理，吸收空气中的热量，然后将热量传递到保温水箱中，水箱中的水吸收热量之后，温度就会升高。
虽然简单地了解了空气能热水器的工作原理，相信你对空气能热水器如何实现将空气能转化为热能，并将水加热的原理也很感兴趣吧！下面我们就从专业的角度来讲解一下空气能热水器的工作原理。
相信大家都了解空调，空调制冷的同时主机排出的是热风，而空气能热水器制取热水排出的是冷风，工作原理相反，也就是学术界说的逆卡诺循环原理。
热泵压缩机把低温低压气态冷媒转换成高压高温气态，压缩机压缩功能转化的热量为Q1，高温高压的气态冷媒与水进行热交换，高压的冷媒在常温下被冷却、冷凝为液态。
这过程中，冷媒放出热量用来加热水，使水升温变成热水。
水吸收的热为Q3，高压液态冷媒通过膨胀阀减压，压力下降，回到比外界低的温度，具有吸热蒸发的能力。
低温低压的液态冷媒经过蒸发器（空气热交换器）吸收空气中的热量自身蒸发，由液态变为气态，冷媒从空气中吸收的热为Q2。
吸收了热量的冷媒变成低温低压气体，再由压缩机吸入进行压缩，如此往复循环，不断地从空气中吸热，而在水侧换热器放热，制取热水。
这个循环过程由空气能热泵（主机）机组来完成。
空气能热泵作为高效集热并转移热量的系统装置，可以把压缩机所消耗的电力变为五倍范围内的热能（即Q1+Q2=Q3的道理）。
可能从专业的角度来讲解空气能热水器的原理，很多人都会不明白。
那么我们就用比喻的方法，让大家了解得更加清楚明白。
我们可以将低温空气比喻成一杯水，然后将水烧开，水就会变成高温的气体。
空气能热水器的原理就是利用压缩机将低温低压的空气烧开，变成高温高压的气体。
然后将高温高压的气体输入到冷凝器中，高温高压的气体遇冷变成液体，并且释放热量，这些热量供给到水箱中，就将水加热了起来。
空气能热水器是继燃气热水器、电热水器、太阳能热水器之后的最新一代热水器，以其节能环保而受市场青睐！。
