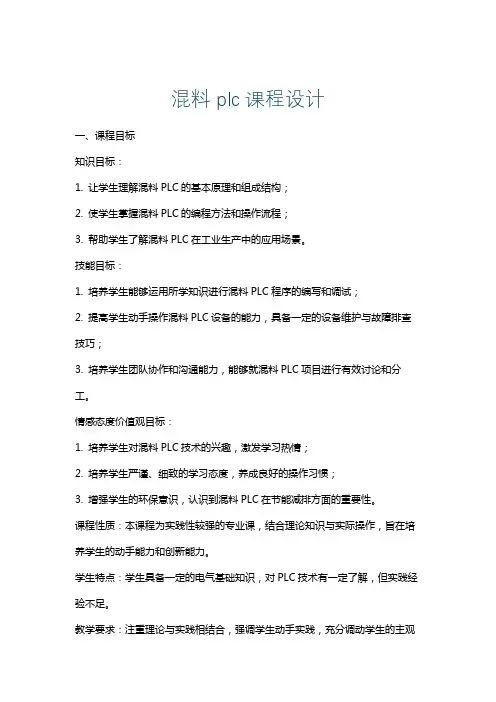

混料plc课程设计
混料plc课程设计一、课程目标知识目标：1. 让学生理解混料PLC的基本原理和组成结构；2. 使学生掌握混料PLC的编程方法和操作流程；3. 帮助学生了解混料PLC在工业生产中的应用场景。
技能目标：1. 培养学生能够运用所学知识进行混料PLC程序的编写和调试；2. 提高学生动手操作混料PLC设备的能力，具备一定的设备维护与故障排查技巧；3. 培养学生团队协作和沟通能力，能够就混料PLC项目进行有效讨论和分工。
情感态度价值观目标：1. 培养学生对混料PLC技术的兴趣，激发学习热情；2. 培养学生严谨、细致的学习态度，养成良好的操作习惯；3. 增强学生的环保意识，认识到混料PLC在节能减排方面的重要性。
课程性质：本课程为实践性较强的专业课，结合理论知识与实际操作，旨在培养学生的动手能力和创新能力。
学生特点：学生具备一定的电气基础知识，对PLC技术有一定了解，但实践经验不足。
教学要求：注重理论与实践相结合，强调学生动手实践，充分调动学生的主观能动性，培养解决实际问题的能力。
通过课程学习，使学生达到以上设定的知识、技能和情感态度价值观目标，为将来的职业发展打下坚实基础。
二、教学内容1. 混料PLC基础理论：- PLC的定义、分类和工作原理；- 混料PLC的组成结构及其功能；- 混料PLC的编程语言与编程规则。
2. 混料PLC编程与操作：- 混料PLC编程软件的使用方法；- 常见指令及其应用；- 混料PLC程序编写与调试技巧；- 混料PLC操作流程及安全注意事项。
3. 混料PLC应用案例：- 混料PLC在工业生产中的应用场景；- 典型混料PLC控制系统的案例分析；- 混料PLC项目实施与维护。
4. 实践教学：- 混料PLC设备的认识与操作；- 混料PLC程序的编写与调试；- 混料PLC设备维护与故障排查；- 小组项目：设计并实现一个简单的混料PLC控制系统。
教学内容依据课程目标和教材章节进行安排，注重科学性和系统性。
基于PLC的混凝土搅拌站控制系统设计
ＰＬＣ ｐｌｕｓ ｔｏｕｃｈ
ａｎｄ ｄｉｓｐｌａｙ ｉｎｓｔｒｕｍｅｎｔ ｉｓ ｐｒｏｐｏｓｅｄ ｉｎ ｔｈｉｓ ｐａｐｅｒ．Ａｃｃｏｒｄｉｎｇ
ｓｔｒｕｃｔｕｒｅ ｏｆ
ｔｏ
ｔｈｅ ｒｅｑｕｉｒｅｍｅｎｔ，ｔｈｅ ｓｏｆｔｗａｒｅ ａｎｄ ｈａｒｄｗａｒｅ ａｎｄ ｄｅｓｉｇｎｅｄ．
Ａｔ ｆｉｒｓｔ，ｔｈｅ ｂａｃｋｇｒｏｕｎｄ ｐａｐｅｒ
论文成果归广东工业大学所有。
申请学位论文与资料若有不实之处，本人承担一切相关责任，特此声明。
指导教师签字：
论文作者签字：
周秀善
ｚ卯窘年多月么日
第一章绪论
第一章绪论
１．１选题背景及意义
混凝土搅拌站最初是以单机的形式出现，各工地自拌自用，随着基础设施建 设大规模的开展，商品混凝土的销售逐渐增大。随着计算机技术和测控技术的发 展，高可靠、高自动化的自动控制系统便成了混凝土搅拌站的发展方向。 在混凝土搅拌站自动控制系统中，系统的稳定性、数据采集处理的精确性直 接影响到混凝土的质量。而在市场竞争日趋激烈的今天，搅拌站自动控制系统的 性价比也与企业的生存紧密的联系在一起。因此，研究一种低成本、高可靠性的 新型搅拌站自动控制系统，具有极为广阔的市场前景。 混凝土搅拌站包括贮料、配料、物料称量、搅拌及卸料等过程，是一个受多 环节制约的复杂系统，物料的配比和称重精度等因素都直接影响混凝土的质量。 由于ＰＬＣ运算速度高、指令丰富、功能强大、可靠性高、使用方便、编程灵活及 抗干扰能力强等特点，如今成为工业控制领域的主要控制设备，始终处于工业自 动化控制领域的主战场，为各种各样的自动化控制设备提供了安全可靠和比较完 善的控制应用；但由于其本身不具备人机交互功能，在工艺参数较多，需要人机 交互时，使用具有触摸操作功能的触摸屏是一种很好的选择，通过触摸屏和ＰＬＣ 结合使用，可以在触摸屏中直接设定目标值与实际值进行比较，并可实时监控到 系统实际值的大小，实现报警等功能；配料控制器性能可靠、性价比高，可方便 地利用通信接口扩展成计算机控制系统。综上所述，本系统采用“ＰＬＣ＋触摸屏＋ 显示仪表＂这样一种控制方式的搅拌站系统有着重要的意义，适应当今技术发展
PLC混凝土配料机搅拌系统
混凝土配料及搅拌系统设计设计名称：机电传动控制第十组1．设计题目：混凝土配料及搅拌系统设计2．设计内容：1）完成上述工作循环2）要求有三种工作方式：手动、自动、单周期。
3）连续时，循环5次结束，声光间断报警5秒。
3．设计要求：1）画出端子分配图和顺序功能图2）设计并调试PLC控制梯形图3）设计说明书4．进度安排：1）理解题目要求，查阅资料，确定设计方案1天2）PLC梯形图设计与调试3天3）说明书撰写0.5天4）答辩0.5天目录0 前言 (3)1 课程设计的任务和要求 (4)1.1 课程设计的任务 (4)1.2 课程设计的基本要求 (4)2 总体设计 (5)2.1 PLC选型 (5)2.2 PLC端子接线 (7)3 PLC程序设计 (8)3.1 设计思想 (8)3.2 顺序功能图 (9)3.3 PLC梯形图 (10)4 程序调试说明 (21)5 结束语 (22)6 参考文献 (23)0 前言1968年，美国通用汽车公司为适应生产工艺不管更新需求，提出一种设想：把计算机的功能完善、通用、灵活等优点和继电器控制系统的简单易懂、操作方便、价格便宜等优点结合起来，制造一种通用控制装置。
第二年，美国数字设备公司根据这一设想，于1969年研制成功第一台可编程序控制器，在汽车自动装配线上使用并成功，该设备用计算机作为核心设备。
进入20世纪80年代，随着微电子技术和计算机技术的迅猛发展，也使得可编程序控制器逐步形成了具有特色的多种系列产品。
本次课程设计的目的是掌握机电传动控制系统的基本原理、PLC控制电路的设计方法以及继电器—接触器控制电路的PLC改造方法，掌握机电传动控制系统中继电器—接触器控制和PLC控制的基本原理、设计方法及两者的关系。
本课题目“混凝土配料及搅拌系统设计”掌握混凝土配料及搅拌系统设计的基本方法，从课题的分析到研究从而设计出整体的流程图，端子分配图等。
最后设计出PLC控制梯形图。
在整个过程中我们运用了课本中所学习到的知识，让我们通过这个课题把课堂所学到的知识在设计应用出得到体现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、设计题目：一种逆流式混料机PLC控制系统设计
二、设计目的：
巩固《PLC技术》课程学过的知识，加强理论与实践的联系。
以西门子S7-300系列PLC为例，通过本课程设计，达到了解硬件设备，熟悉PLC系统设计流程，灵活运用基本指令和高级指令的目的。
三、设计时间：一周
四、设计内容及要求：
1、内容：
根据设计资料中的控制要求，采用S7-300系列PLC来实现逆流式混料机PLC控制系统设计。
2、要求
（1）提交课程设计报告书纸质档，PLC源程序电子档，共2项内容。
（2）注意：课程设计报告书，不得抄袭他人的报告（或给他人抄袭），一旦发现，成绩记为零分。
（3）课程设计报告的内容应包括以下几个部分：
①设计题目、设计要求以及系统功能需求分析；
② PLC硬件模块选型，控制电路接线图；
③信号表，程序流程图、梯形图及程序注释；
④对程序调试过程中存在问题的思考（列出主要问题的出错现象、出错原因、解决方法及效果等）；
⑤课程设计小结。
包括课程设计过程中的学习体会与收获、对本次课程设计的认识以及自己的建议等内
容。
五、设计资料：
混料机是由一个旋转的容器（料锅）和内部固定犁板（犁板有二组）等组成，当料锅转动，犁板的一组使料向外翻动，另一组使料向里翻动，混料过程使料在不断分开与翻动。
达到混合的目的。
成型料各颗粒间运动方向交叉，互相接触的机会增多，逆流混料机对料的挤压力小，发热量低，搅拌效率高，混料较为均匀。
料锅上方有两个进料口A和B，分别由2个进料泵控制进料；料锅有3个位置高度传感器，分别是料空位置、料中位、料高位；料锅旋转由一台三相380V交流电机控制。
料锅下方出料口有排放阀放出混合料。
一、控制要求
1、手动控制
2个进料泵、料锅旋转、排放阀分别能单独控制就（启动和停止）
2、自动控制要求
按下自动按钮后，启动进料口A的进料泵，当位置料中位信号到位时，关掉进料口A的进料泵并启动进料口B的进料泵；当位置料高位信号到位时，关掉进料口B的进料泵，同时启动料锅旋转过程（旋转过程是：旋转一定时间后停止10秒，其中时间有电位器确定，定时为1分~50分钟，这个过程重复多次，次数由2位BCD拨码开关输入。
）；过程结束后，打开排放阀进行放料，当位置料空信号到位时，关闭排放阀，再重复上述所叙过程，直到按下停止按钮后结束所有过程。
3、选做内容：
旋转过程定时时间选用LED数码管显示。
六、参考资料：
●《PLC技术》教材和实验指导书
●S7-300硬件手册
Step7编程手册
七、成绩评定：
课程设计的成绩分为：优秀、良好、中等、及格，不及格五个等级。
说明
1、梯形图部分，可手写，也可打印，其余文字部分必须手写。
2、纸张大小没有限制，但是全班应统一。
3、交的时候，请按照学号顺序排列。
4、请负责人将每人程序的电子文档一并收齐，电子文档压缩后命名：学号+姓名。
文件夹名称为PLC技术课程设计-自动化1106班。
