电力电子变频调速系统设计
《变频调速系统》课件
03
变频调速系统的控制策略
转矩控制
01
转矩控制是通过控制电机的输出转矩来满足系统的转矩需求。
02
在转矩控制中，电机的转速和转矩是独立控制的，可以根据负
载的需求精确地调整转矩。
转矩控制广泛应用于需要精确转矩控制的场合，如电梯、起重
03
机等。
速度控制
1
速度控制是通过控制电机的输出转速来满足系统 的速度需求。
群控管理
在多台电梯并存的场合，变频调速系统可以实现群控管理 ，根据乘客需求和电梯运行状态，智能调度和控制多台电 梯的运行，提高电梯的使用效率。
05
变频调速系统的维护与保养
日常维护与保养
01
02
03
每日检查
检查变频器是否有异常声 音、异常气味、过热等现 象。
清洁保养
定期清洁变频器的外壳和 散热风扇，保持其良好的 散热性能。
电力能源
用于风力发电、水力发 电等可再生能源设备的
控制和调节。
交通运输
应用于地铁、动车、船 舶和飞机等交通工具的
驱动和控制。
空调和制冷
变频空调和制冷设备能 够实现节能降耗，提高
舒适度。
变频调速系统的优缺点
节能降耗
根据实际需求调节电机速度，减少能源浪费。
精确控制
可以实现高精度的速度和位置控制。
变频调速系统的优缺点
定期检查与保养
定期检查
每季度或半年对变频器进行一次全面检查，包括 所有接线、元件、散热系统等。
保养内容
根据检查结果，对变频器进行必要的保养，如更 换元件、清洗散热系统等。
注意事项
在保养过程中，应遵循安全操作规程，确保人员 和设备安全。
06
(完整版)异步电动机变频调速系统..
《自动控制元件及线路》课程实习报告异步电动机变频调速系统1.4.1 系统原理框图及各部分简介本文设计的交直交变频器由以下几部分组成，如图1.1所示。
图1.1 系统原理框图系统各组成部分简介：供电电源：电源部分因变频器输出功率的大小不同而异，小功率的多用单相220V，中大功率的采用三相380V电源。
因为本设计中采用中等容量的电动机，所以采用三相380V电源。
整流电路：整流部分将交流电变为脉动的直流电，必须加以滤波。
在本设计中采用三相不可控整流。
它可以使电网的功率因数接近1。
滤波电路：因在本设计中采用电压型变频器，所以采用电容滤波，中间的电容除了起滤波作用外，还在整流电路与逆变电路间起到去耦作用，消除干扰。
逆变电路：逆变部分将直流电逆变成我们需要的交流电。
在设计中采用三相桥逆变，开关器件选用全控型开关管IGBT。
电流电压检测：一般在中间直流端采集信号，作为过压，欠压，过流保护信号。
控制电路：采用8051单片机和SPWM波生成芯片SA4828，控制电路的主要功能是接受各种设定信息和指令，根据这些指令和设定信息形成驱动逆变器工作的信号。
这些信号经过光电隔离后去驱动开关管的关断。
1.4.2 变频器主电路方案的选定变频器最早的形式是用旋转发电机组作为可变频率电源，供给交流电动机。
随着电力半导体器件的发展，静止式的变频电源成为了变频器的主要形式。
静止式变频器从变换环节分为两大类：交-直-交变频器和交-交变频器。
1.交-交型变频器：它的功能是把一种频率的交流电直接变换成另一种频率可调电压的交流电（转换前后的相数相同），又称直接式变频器。
由于中间不经过直流环节，不需换流，故效率很高。
因而多用于低速大功率系统中，如回转窑、轧钢机等。
但这种控制方式决定了最高输出频率只能达到电源频率的1/3～1/2,所以不能高速运行。
2.交-直-交型变频器：交-直-交变频器是先把工频交流通过整流器变成直流，然后再直流变换成频率电压可调的交流，又称间接变频器，交-直-交变频器是目前广泛应用的通用变频器。

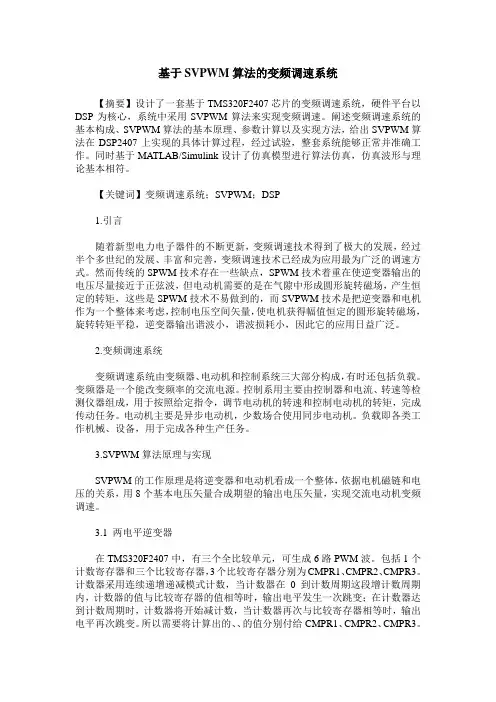

基于SVPWM算法的变频调速系统
基于SVPWM算法的变频调速系统【摘要】设计了一套基于TMS320F2407芯片的变频调速系统，硬件平台以DSP为核心，系统中采用SVPWM算法来实现变频调速。
阐述变频调速系统的基本构成、SVPWM算法的基本原理、参数计算以及实现方法，给出SVPWM算法在DSP2407上实现的具体计算过程，经过试验，整套系统能够正常并准确工作。
同时基于MATLAB/Simulink设计了仿真模型进行算法仿真，仿真波形与理论基本相符。
【关键词】变频调速系统；SVPWM；DSP1.引言随着新型电力电子器件的不断更新，变频调速技术得到了极大的发展，经过半个多世纪的发展、丰富和完善，变频调速技术已经成为应用最为广泛的调速方式。
然而传统的SPWM技术存在一些缺点，SPWM技术着重在使逆变器输出的电压尽量接近于正弦波，但电动机需要的是在气隙中形成圆形旋转磁场，产生恒定的转矩，这些是SPWM技术不易做到的，而SVPWM技术是把逆变器和电机作为一个整体来考虑，控制电压空间矢量，使电机获得幅值恒定的圆形旋转磁场，旋转转矩平稳，逆变器输出谐波小，谐波损耗小，因此它的应用日益广泛。
2.变频调速系统变频调速系统由变频器、电动机和控制系统三大部分构成，有时还包括负载。
变频器是一个能改变频率的交流电源。
控制系用主要由控制器和电流、转速等检测仪器组成，用于按照给定指令，调节电动机的转速和控制电动机的转矩，完成传动任务。
电动机主要是异步电动机，少数场合使用同步电动机。
负载即各类工作机械、设备，用于完成各种生产任务。
3.SVPWM算法原理与实现SVPWM的工作原理是将逆变器和电动机看成一个整体，依据电机磁链和电压的关系，用8个基本电压矢量合成期望的输出电压矢量，实现交流电动机变频调速。
3.1 两电平逆变器在TMS320F2407中，有三个全比较单元，可生成6路PWM波。
包括1个计数寄存器和三个比较寄存器，3个比较寄存器分别为CMPR1、CMPR2、CMPR3。
变频电机设计及调速系统研究-外文文献及翻译
本科生毕业设计（论文）外文翻译毕业设计（论文）题目：变频电机设计及调速系统研究外文题目：Performance Analysis of Z-source Inverter Fed Induction Motor Drive 译文题目：Z源逆变器的驱动性能分析学生姓名：专业：电气工程及其自动化指导教师姓名：评阅日期：Z源逆变器的驱动性能分析摘要：本篇论文提出了三次谐波输入逆变器时最大恒定升压控制的仿真及其性能分析，该方法可在固定的调制指数下获得最大的电压升压。
Z源逆变器是一种全新的电力转换概念，其主要应用于燃料电池汽车。
相比较于传统的逆变器，Z源逆变器有着明显的优势，它可以应用于所有的交/直流转换。
并且所有传统PWM 调制法都可以应用于Z源逆变器的控制。
最大升压控制法通过保持固定的直通占空比消除了电感电流和电容电压的低频脉动，同时减少了开关器件的电磁应力。
最大升压法仅适用于相对较高的输出频率，然而最大恒定升压控制法中的Z 源网络的设计仅取决于开关频率，而与输出频率无关。
在本文中Z源逆变器的升压系数、输出直流线电压、电容电压、输出交流电压、电压增益等参数由调制指数固定的最大升压控制法所确定，并由仿真和实验验证。
关键词传统逆变器，Z源逆变器，升压系数，PWM，三次谐波，电压增益。
1.引言逆变器是直流/交流的转换设备。
以直流形式输入的电压或电流被转换为交流电压输出。
改变直流输入或改变逆变器增益都可以对输出电压进行控制。
传统逆变器广泛应用于工业中的变速驱动及其他场合，根据其输入的不同可分为两种：a电压源逆变器。
b电流源逆变器。
脉冲宽度调制可以控制逆变器的增益，不同的PWM技术就是用来控制此类逆变器。
PWM控制技术还降低了输出信号的谐波失真并且提高了逆变器的性能。
三次谐波输入PWM的方法消除了输出波形中的三次谐波分量，而且提供了比常规PWM技术更大范围的调制指数。
这些PWM 波形可以通过使用带无源和有源元件的模拟电路产生，也可以由微处理器和微控制器产生[4]。
基于PWM控制直流电机自动调速系统设计
1 绪论1.1 课题的研究背景和意义直流电动机是最早出现的电动机，也是最早能实现调速的电动机。
长期以来，直流电动机一直占据着调速控制的统治地位。
由于它具有良好的线性调速特性，简单的控制性能，高的效率，优异的动态特性;尽管近年来不断受到其他电动机(如交流变频电机、步进电机等)的挑战，但到目前为止，它仍然是大多数调速控制电动机的优先选择。
近年来，直流电动机的结构和控制方式都发生了很大变化。
随着计算机进入控制领域以及新型的电力电子功率元件的不断出现，使采用全控型的开关功率元件进行脉宽调制 (PulseWidthModulation，简称PWM)控制方式已成为绝对主流。
这种控制方式很容易在单片机控制中实现，从而为直流电动机控制数字化提供了契机。
五十多年来，直流电气传动经历了重大的变革。
首先，实现了整流器件的更新换代，从50年代的使用己久的直流发电机一电动机组(简称G-M系统)及水银整流装置，到60年代的晶闸管电动机调速系统(简称V-M系统)，使得变流技术产生了根本的变革。
再到脉宽调制 (PulsewidthModulation)变换器的产生，不仅在经济性和可靠性上有所提高，而且在技术性能上也显示了很大的优越性，使电气传动完成了一次大的飞跃。
另外，集成运算放大器和众多的电子模块的出现，不断促进了控制系统结构的变化。
随着计算机技术和通信技术的发展，数字信号处理器单片机应用于控制系统，控制电路己实现高集成化，小型化，高可靠性及低成本。
以上技术的应用，使系统的性能指标大幅度提高，应用范围不断扩大。
由于系统的调速精度高，调速范围广，所以，在对调速性能要求较高的场合，一般都采用直流电气传动。
技术迅速发展，走向成熟化、完善化、系统化、标准化，在可逆、宽调速、高精度的电气传动领域中一直居于垄断地位[1]。
目前，国内各大专院校、科研单位和厂家也都在开发直流数字调速装置。
姚勇涛等人提出直流电动机及系统的参数辨识的方法。
该方法依据系统或环节的输入输出特性，应用最小二乘法，即可获得系统或环节的内部参数，所获的参数具有较高的精度，方法简便易行。
电力电子毕业设计题目
电力电子毕业设计题目电力电子毕业设计题目电力电子是电气工程中的一个重要分支，它研究如何将电能转换、控制和调节，以满足不同电力系统的需求。
电力电子在现代社会中扮演着重要的角色，广泛应用于电力传输、工业控制、交通运输、可再生能源等领域。
在电力电子的学习过程中，毕业设计是一个重要的环节，它旨在培养学生的实践能力和解决问题的能力。
本文将探讨几个电力电子毕业设计题目，以供参考。
1. 变频调速系统设计变频调速系统是电力电子领域的重要应用之一，它通过改变电机的供电频率来实现电机的调速。
设计一个变频调速系统，可以涉及到功率电子器件的选择、控制策略的设计以及系统的稳定性分析等方面。
在设计过程中，可以选择不同类型的电机，如感应电机、永磁同步电机等，并根据实际需求选择合适的功率电子器件和控制算法。
通过对系统的建模和仿真，可以评估系统的性能和稳定性。
2. 电力电子变换器设计电力电子变换器是电力电子系统中的核心部件，它实现了电能的转换和控制。
设计一个电力电子变换器可以涉及到拓扑结构的选择、电路参数的设计以及控制策略的制定等方面。
在设计过程中，可以选择不同类型的变换器拓扑，如单相桥式变换器、三相桥式变换器等，并根据实际需求选择合适的电路参数和控制策略。
通过对变换器的建模和仿真，可以评估变换器的性能和效率。
3. 电力电子应用于可再生能源系统可再生能源系统是未来能源发展的重要方向，电力电子在可再生能源系统中起着至关重要的作用。
设计一个电力电子应用于可再生能源系统的毕业设计，可以涉及到可再生能源的发电、储能和逆变等方面。
在设计过程中，可以选择不同类型的可再生能源，如太阳能、风能等，并根据实际需求选择合适的电力电子器件和控制策略。
通过对系统的建模和仿真，可以评估系统的性能和可靠性。
4. 电力电子在电力传输中的应用电力传输是电力系统中的重要环节，电力电子在电力传输中的应用可以提高传输效率和稳定性。
设计一个电力电子在电力传输中的毕业设计，可以涉及到输电线路的电压控制、无功补偿和谐波抑制等方面。
三相异步电机交流变频调速系统设计实验
三相异步电机交流变频调速系统设计实验指导书仇国庆编写重庆邮电大学自动化学院测控技术实验中心2010/11/2三相异步电机交流变频调速系统设计实验指导书一、实验目的：1. 了解三相异步电机调速的方法；2. 熟悉交流变频器的使用；3. 掌握三相异步电机交流变频调速系统设计。
4. 交流异步电动机机械特性及变频调速特性测试二、控制系统设计要求系统设计要求能够实现三相异步电动机的如下状态的控制：正转；反转；停止；点动；加速；减速。
图1 控制系统硬件结构图三、基本知识：1.异步电动机调速系统种类很多，常见的有：(1)降电压调速；(2)电磁转差离合器调速(3)绕线转子异步电机转子串电阻调速(4)绕线转子异步电机串级调速(5)变极对数调速(6)变频调速等等。
2.三相交流异步电动机2.1 异步电动机旋转原理异步电动机的电磁转矩是由定子主磁通和转子电流相互作用产生的。
n转速顺时针旋转，转子绕组切割磁力线，产生转子电流⑴磁场以⑵通电的转子绕组相对磁场运动，产生电磁力⑶ 电磁力使转子绕组以转速n 旋转，方向与磁场旋转方向相同2.2 旋转磁场的产生旋转磁场实际上是三个交变磁场合成的结果。
这三个交变磁场应满足：⑴ 空间位置上互差rad 3/2π电度角。
由定子三相绕组的布置来保证⑵ 在时间上互差rad 3/2π相位角（或1/3周期）。
由通入的三相交变电流来保证。
2.3 电动机转速产生转子电流的必要条件：是转子绕组切割定子磁场的磁力线。
因此，转子的转速n 必须低于定子磁场的转速0n 。
两者之差称为转差：n n n -=∆0转差与定子磁场转速（常称为同步转速）之比，称为转差率：0/n n s ∆=同步转速0n 由下式决定：p f n /600=上式中，f 为输入电流的频率，p 为旋转磁场的极对数。
由此可得转子的转速：p s f n /)1(60-=3.异步电动机调速由转速p s f n /)1(60-=可知异步电动机调速有以下几方法：(1) 改变磁极对数p （变极调速）定子磁场的极对数取决于定子绕组的结构。
基于PLC的三相异步电机变频调速系统的设计
高等教育自学考试本科毕业论文基于PLC的三相异步电机变频调速系统的设计考生姓名：彭中建准考证号： 011811306047 专业层次：本科院（系）：机械与动力工程学院指导教师：唐晓庆职称：讲师重庆科技学院二O一三年七月十五日高等教育自学考试本科毕业论文基于PLC的三相异步电机变频调速系统的设计考生姓名：彭中建准考证号： 011811306047专业层次：本科指导教师：***院（系）：机械与动力工程学院重庆科技学院二O一三年七月十五日摘要随着科技的进步，电机的运用已经深入到各行各业的各个领域。
而现今也是一个资源高度消耗造成能源匮乏的时代，在这个时候考虑如何让其在高可靠性的同时又有效的节约能源耗费提高自身的效率，这不仅可以使企业的生产成本降低，而且对于社会的可持续发展有着重要的意义。
本文所讨论的是利用PLC控制的三相异步电机变频调速的基本原理与实现方法。
三相异步电机一般的调速方法有：降压调速，转子回路串电阻调速，变极调速，串极调速，变频调速等。
但是这些调速方法都有着各自的缺点，降压调速的调速范围很小，没有多大的实用价值；转子回路串电阻调速不利于空载或轻载调速，效率低，经济性差；变极调速调速的平滑性差；串极调速的控制设备复杂，成本高，控制困难。
所以调速性能至少需从两方面考虑。
第一，应从节能和提高效率的角度考虑，应将损耗在转子附加电阻上的能量吸收，转化成别的有用的能量或反馈到电网，以提高传动系统的效率。
第二，应从高性能调速要求考虑，应用控制理论，将其组成闭环调速控制系统，满足调速精度、动态响应等各项指标的要求。
综上所述，利用PLC控制的变频调速系统，是使三相异步电动机实现高性能高效率调速的有效办法。
通过改变定子绕组的供电频率f来实现，当转差率s一定时，电动机的转速n基本上正比于f。
很明显，只要有输出频率可以平滑调节的变频电源，就能平滑的调节异步电动机的转速。
关键词：变频调速，PLC，异步电机The three-phase asynchronous motor variable frequency speed regulation system based on PLC designAbstractHuman being is seriously threatened by exhausting mineral fuel, such as coal and fossil oil. As a kind of new type of energy sources, solar energy has the advantages of unlimited reserves, existing everywhere,using clean and economical .But it also has disadvantages ,such as low density,intermission,change of space distributing and so on. These make that the current series of solar energy equipment for the utilization of solar energy is not high. In order to keep the energy exchange part to plumb up the solar beam,it must track the movement of solar.In this paper, the solar tracking system of the mechanical part and control system part are designed.Mechanical structure mainly includes the main spindle, stepping motors, gears and gear ring, and so on. When the sun's rays has a deviation, small gear are rotated by stepper motor according to the control signal from MCU. And the large gear and main spindle is rotated by small gear in order to track to achieve the level direction.At the same time, another small gear is rotated by another stepper motor according to the control signal.And the large gear and the solar panels are rotated by the small gear in order to track to achieve the vertical direction. Solar is tracked by the two stepper motors together.Control system mainly includes the sensors part, stepper motor, MCU system and the corresponding external circuit, and so on. Photoelectric detection system is used to track solar. Sensors use photosensitive resistance. The two same photosensitive resistances were placed in east and west direction of the bottom edge .When the two photosensitive resistances received different light at the same time, the signal from comparison circuit is sent to MCU in order to rotate stepping motors.Keywords: Frequency control, PLC, asynchronous motor目录中文摘要 (I)英文摘要 ........................................................................................... 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河南机电高等专科学校课程设计报告书课程名称：电力电子应用技术课题名称：交直交变频调速系统系别：自动控制系班级：计控111班姓名：李闪雷学号：1114131082013年6月26日目录一、绪论 (1)二、电气原理图 (1)1、主电路图 (1)2、控制电路图 (2)三、关键点波形图 (2)四、变频调速系统原理 (4)1、主电路原理 (4)2、控制电路原理 (7)五、实验现象 (8)六、故障分析 (8)七、心得体会 (8)八、参考文献 (9)一、绪论20世纪70年代后，大规模集成电路和计算机控制技术的发展，以及现代控制理论的应用，使得交流电力拖动系统逐步具备了宽的调速范围、高的稳速范围、高的稳速精度、快的动态响应以及在四象限作可逆运行等良好的技术性能，在调速性能方面可以与直流电力拖动媲美。
在交流调速技术中，变频调速具有绝对优势，由于变频器在启动过程中，输出频率由0Hz平滑地逐渐上升，电压从0V按比例上升到额定电压，电机无任何启动冲击，避免了由于电机启动产生的大电流对电机、电网、电气元件及所拖动机械设备的冲击和损坏。
变频器在停止过程中，输出频率由运行频率平滑地逐渐下降到0Hz，电压从运行电压按比例逐渐到0V，实现了电动机软停止。
变频启动可防止运输机械类载重物体受冲击和翻滚，提高传动设备的使用寿命。
无级调速，自动化程度高，可实现无人管理。
节能效果明显。
保护功能完善，减少设备维修、故障。
并且变频调速的调速性能与可靠性不断完善，价格不断降低，特别是变频调速节电效果明显，而且易于实现过程自动化，深受工业行业的青睐。
交流异步电动机的调速方式有多种，诸如调压调速、变级调速、串级调速、滑差调速等，而变频调速优于上述任何一种调速方式，是当今国际上广泛采用的效益高、性能好、应用广的新技术。
它采用微机控制、电力电子技术及电机传动技术取得工业交流异步电机的无级调速功能。
目前在国内外已广泛应用，是自动化电力传动的发展方向。
二、电气原理图1、主电路图2、控制电路图功放 电路 调制 电路幅值 控 制操作指令 电 压 矢 量 发 生 器 V/f 函数电路 三角波发生器 234 678G1G4G3G6G5G2SPWM正弦脉宽调制控制电路三、关键点波形图三角发生器处的波形501001502005010015020010ms 20ms 30ms 40ms 183--------183--XY U示波器测得2、3、4处的波形可以看出，2,3，4处的波形是幅值电压183V ，周期20ms ，相差120度正弦波形。
60120U/VY X 40Hz 20Hz Wt示波器测得6,7,8处的波形：可以看出，6,7,8处得波形是幅值为120V，周期40Hz，等幅不等宽的脉冲波形。
四、变频调速系统原理变频调速控制系统主要由电控设备、变频器、交流电动机、传动机械及传感器等部分组成。
变频控制系统可进行开环控制，也可进行闭环控制。
开环系统的控制是通过设定值的改变，来实现对被控制对象输出值的直接控制。
闭环控制系统是通过被控制对象反馈系统与设定值的动态比较，自动调节被控电机的转速，从而实现对被控制对象输出的控制。
1.主电路原理由于期望的逆变器输出是一个正弦电压波形，可以把一个正弦半波分作N 等分。
然后把每一等分的正弦曲线与横轴所包围的面积都用个与此面积相等的等高矩形脉冲来代替，矩形脉冲的中点与正弦波每一等分的中点重合。
这样，由N 个等幅不等宽的矩形脉冲所组成的波形为正弦的半周等效。
同样，正弦波的负半周也可用相同的方法来等效。
这一系列脉冲波形就是所期望的逆变器输出SPWM 波形。
由于各脉冲的幅值相等，所以逆变器可由恒定的直流电源供电，也就是说，这种交一直一交变频器中的整流器采用不可控的二极管整流器就可以了。
逆变器输出脉冲的幅值就是整流器的输出电压。
当逆变器各开关器件都是在理想状态下工作时，驱动相应开关器件的信号也应为与形状相似的一系列脉冲波形，这是很容易推断出来的。
从理论上讲，这一系列脉冲波形的宽度可以严格地用计算方法求得，作为控制逆变器中各开关器件通断的依据。
在SPWM中常用等腰三角波作为载波，因为等腰三角波是上下宽度线性对称变化的波形，当它与任何一个光滑的曲线相交时，在交点的时刻控制开关器件的通断，即可得到一组等幅而脉冲宽度正比于该曲线函数值的矩形脉冲，这正是SPWM所需要的结果。
由主电路原理图可知，交直交变频调速系统一般分为整流电路，滤波电路,控制电路，逆变电路。
在主电路图中交流电源为电路提供电力。
开关k控制整个电路的通断，D1.D2.D3.D4.是四个二极管，起整流作用产生直流电，而电容C起到滤波的作用，使直流电更加稳定，UG1.UG2.UG3.UG4.UG5.UG6是六个IGBT管，UG1.UG4相连并与电机的A相相连，UG2.UG5相连于电机的B相相连，UG3.UG6相连并与电机的C相相连。
这六个IGBT管由上面的G1，G2，G3，G4，G5，G6，六个脉冲信号提供导通脉冲。
通过控制G1，G2，G3，G4，G5，G6的波形频率从而可以控制电机的转动快慢。
整流电路整流电路的功能是把交流电源转换成直流电源。
整流电路一般都是单独的一块整流模块。
大多数整流电路由变压器、整流主电路和滤波器等组成，它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。
主电路多用硅整流二极管和晶闸管组成，滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分，变压器设置与否视具体情况而定。
变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离。
整流电路图滤波电路滤波电路常用于滤去整流输出电压中的纹波，一般由电抗元件组成，如在负载电阻两端并联电容器C，或与负载串联电感器L，以及由电容，电感组成而成的各种复式滤波电路。
在交流电源转换直流电源后，电路会有电压波动，为抑制电压的波动，采用简单的电容滤波。
简单的说，滤波是利用电容对特定频率的等效容抗小，近似短路来实现的（与谐振无关）。
容抗Xc=1/(ωC)=1/(2πfC)，滤高频用0.1uF陶瓷电容---它对1MHz信号的等效容抗只有1.6欧姆，而对50Hz的工频信号等效容抗有近似32千欧，所以只能滤高频；而要滤工频，2000uF电容的等效容抗才能与0.1uF对1MHz信号的等效容抗相当。
利用电容两端电压不能突变只能充放电的特性来达到平滑脉冲的电压的目的. 在正半周D导通时分两个电流:一是电流IL 向负载供电,二是IC向电容充电;如忽略D的压降则在电容上的电压等于U2,当U2达到最大的峰值后开始下降, 此时电容C上的电压UC也将由于放电而逐渐下降,当U2<UC时,二极管被反偏而截止,于是UC向负载供电且电压继续下降,直到下一个正半周U2>UC时二极管再导通,再次循环下去。
但半波整流滤波的输出的电压还是带有锯齿装的成分现在多用桥式整流滤波电路；根据上面的分析可知,采用电容滤波后,有如下特点:1、负载电压中的脉动的成分降低了许多；2、负载电压的平均值有所提高。
在RL一定时滤波电容越大，UL越大。
电感滤波则是当流过电感的电流变化时，电感线圈中产生的感生电动势将阻止电流的变化。
当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中；当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。
因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大，在电感线圈不变的情况下，负载电阻愈小，输出电压的交流分量愈小。
只有在RL>>ωL时才能获得较好的滤波效果。
L愈大，滤波效果愈好。
另外，由于滤波电感电动势的作用，可以使二极管的导通角接近π，减小了二极管的冲击电流，平滑了流过二极管的电流，从而延长整流二极管的寿命。
本实验采用简单的电容滤波技术。
[滤波电路图逆变电路逆变电路同整流电路相反，逆变电路是将直流电压装换为所要频率的交流电压，逆变电路是与整流电路相对应，将低电压变为高电压，把直流电变成交流电的电路。
逆变电路是通用变频器核心部件之一，起着非常重要的作用。
它的基本作用是在控制电路的控制下将中间直流电路输出的直流电源转换为频率和电压都任意可调的交流电源，将直流电能变换为交流电能的变换电路。
可用于构成各种交流电源，在工业中得到广泛应用。
生产中最常见的交流电源是由发电厂供电的公共电网（中国采用线电压方均根值为380V，频率为50Hz供电制）。
由公共电网向交流负载供电是最普通的供电方式。
但随着生产的发展，相当多的用电设备对电源质量和参数有特殊要求，以至难于由公共电网直接供电。
为了满足这些要求，历史上曾经有过电动机－发电机组和离子器件逆变电路，但由于它们的技术经济指标均不如用电力电子器件（如晶闸管等）组成的逆变电路，因而已经或正在被后者所取代。
逆变电路图2.控制电路原理SPWM信号波为正弦波，就是正弦波等效成一系列等幅不等宽的矩形脉冲波形，其脉冲宽度是由正弦波和三角波自然相交生成的。
正弦波波形产生的方法有很多种，但较典型的主要有:对称规则采样法、不对称规则采样法和平均对称规则采样法三种。
第一种方法生成的PWM脉宽偏小;第二种方法在一个载波周期里要采样两次正弦波，显然输出电压高于前者，但对于微处理器来说，增加了数据处理量当载波频率较高时，对微机的要求较高;第三种方法应用最为广泛的，它兼顾了前两种方法的优点。
SPWM虽然可以得到三相正弦电压，但直流侧的电压利用率较低，不过SPWM易于硬件电路实现。
SPWM信号是通过用三角载波信号和正弦信号相比较的方法产生，当改变正弦参考信号的幅值时，脉宽随之改变，从而改变了主回路输出电压的大小。
当改变正弦参考信号的频率时，输出电压的频率即随之改变。
SPWM调制方式的特点是半个周期内脉冲中心线等距、脉冲等幅，调节脉冲的宽度，使各脉冲面积之和与正弦波下的面积成正比，因此，其调制波形接近于正弦波，三相逆变器是由一个三相正弦波发生器产生三相参考信号，与一个公用的三角载波信号相比较而产生三相调制波。
正弦波脉宽调制分单极性和双极性脉宽调制，它使每一个输出矩形波的面积与对应的正弦波电压的面积呈正比，获得等幅不等宽的正负脉冲列，这样的逆变器输出的电压波形就与正弦基波电压接近。
正弦基波电压作为调制电压，对它要进行调制的三角波称为载波电压，当正弦基波与三角波相交时通过比较两者之间的电压大小来控制逆变器开关的通断，从而得到一系列等幅不等宽正比于正弦基波电压的矩形波，这就是正弦脉宽调制方法（SPWM）。
当操作指令发出后，电压矢量发生器和V/f函数电路同时工作发出波形，两者经过幅值控制电路后，变成幅值可以调制的正弦波形，正弦波形在与三角波发生器发出的三角波相交后，经过调制电路，输出的电压波形为等幅不等宽的脉冲列，其特点是中间脉冲宽，两边的脉冲窄，这样的脉冲列信号比较弱，经过功放电放大后，就能控制逆变器输出电压的大小和频率，即可以控制电动机的转速五、实验现象按照上面原理并将电机接好线路后，闭合开关K，按加速按钮，可以看到电机转动控制器中的频率显示器的显示在变大，同时电机转速增大，反之按减速按钮，可以看到电机转动控制器中的频率显示器的显示在变小，同时电机转速变慢。
