关于锅炉主蒸汽温度达不到设计参数
300MW锅炉再热器汽温不足问题分析及对策

300MW锅炉再热器汽温不足问题分析及对策赵振宁;程亮;朱宪然【摘要】某300 MW机组HG-1025/17.5-YM33型锅炉投运以来,一直存在再热汽温度达不到设计值、屏式过热器壁温超温报警和过热器减温水量大的突出问题,严重影响机组的经济性和安全性.经分析,根本原因在于过热器设计偏大、再热器设计偏小且过分强调辐射特性,同时一级过热器减温器容量设计太小,而日常生产中煤质变差又大大加剧了这个问题的严重性.提出了增加再热器受热面和加大减温水容量的解决方案来解决此问题,改造后的锅炉在过热器不超温的情况下,再热汽温达到530℃以上,取得了初步的效益.【期刊名称】《华北电力技术》【年(卷),期】2013(000)001【总页数】5页(P59-62,70)【关键词】再热汽温;墙式辐射再热器;安全性;经济性【作者】赵振宁;程亮;朱宪然【作者单位】华北电力科学研究院有限责任公司,北京100045;华北电力科学研究院有限责任公司,北京100045;华北电力科学研究院有限责任公司,北京100045【正文语种】中文【中图分类】TK223.30 问题的提出河北某热电厂2台300 MW机组分别于2009年底到2010年初投入商业运营,锅炉为哈尔滨锅炉厂生产的HG-1025/17.5-YM33亚临界自然循环汽包锅炉,采用四角切圆燃烧方式,设计燃料为河北蔚县烟煤。
该锅炉自投产以来,一直存在再热汽温不足的问题,在低负荷(150 MW)情况下再热蒸汽的欠温可达30℃以上,两侧再热汽温偏差也大,最高也可达30℃。
除此之外,该锅炉还经常发生后屏过热器超温的问题,为保证后屏过热器不超温,运行中需降低摆动火嘴角度,给燃烧调整工作带来很大的局限性。
同时过热器减温水量高出设计值20~37 t/h。
这些因素严重影响机组的经济性,使机组的供电煤耗增大了约3 g/kWh。
本文针对以上问题对锅炉进行了分析并开展了受热面的改造工作,通过增加壁式再热器的面积,并采用有针对性的燃烧调整工作使增加受热面发挥最大的作用,取得了良好的效果。
我国电站锅炉现行的参数系列

我国电站锅炉现行的参数系列中国电站锅炉是我国火力发电的主要设备,为了满足国家电力需求,我国锅炉的参数系列有着丰富的内容。
从型号到技术指标,从设计规范到安全要求,都是影响锅炉性能的重要因素。
以下是关于我国电站锅炉现行参数系列的详细介绍:一、锅炉型号系列我国电站锅炉类型繁多,主要包括燃煤锅炉、燃气锅炉、燃油锅炉、生物质锅炉等。
在燃煤锅炉中,又根据不同的燃烧方式和结构特点,包括燃煤流化床锅炉、燃煤循环流化床锅炉、燃煤链条锅炉等。
而在燃气锅炉中,又有燃气膜式锅炉、燃气循环流化床锅炉等多种类型。
每种类型的锅炉都有其自身的参数设计,以适应不同的工况和燃料特性。
二、技术指标系列1. 蒸汽参数:蒸汽参数是锅炉性能的重要指标之一,包括蒸汽压力和蒸汽温度。
根据不同的发电技术和工艺要求,我国电站锅炉蒸汽参数可以有多种选择,如高压高温锅炉、超临界锅炉等。
2. 热效率:热效率是衡量锅炉能源利用效率的指标,直接影响到发电成本和环境保护。
我国电站锅炉在设计和运行中都有着严格的热效率要求,努力提高锅炉的能源利用效率。
3. 排放标准:随着环境保护意识的提高,我国电站锅炉的排放标准也在不断提高。
包括对烟气排放中的颗粒物、二氧化硫、氮氧化物等污染物的限制要求,以及对锅炉烟气中的重金属、无机盐等有害物质的控制要求。
三、设计规范系列国家对于电站锅炉的设计和制造都有着一系列的相关规范和标准,主要包括《锅炉安全监察规程》、《锅炉制造与监察规程》等。
这些规范和标准包括了锅炉结构、材料、焊接、安全阀、水质控制等方面的技术要求,确保了锅炉在设计、制造和使用过程中的安全可靠。
四、安全要求系列锅炉安全是关乎电站运行人员生命财产安全的重要问题,在我国电站锅炉的设计和运行中,有一系列的安全要求需要严格遵守。
包括对锅炉安全阀的使用规定、对锅炉水质的要求、对锅炉操作人员的技术要求等。
总结:我国电站锅炉现行的参数系列丰富多样,涵盖了锅炉型号系列、技术指标系列、设计规范系列和安全要求系列。

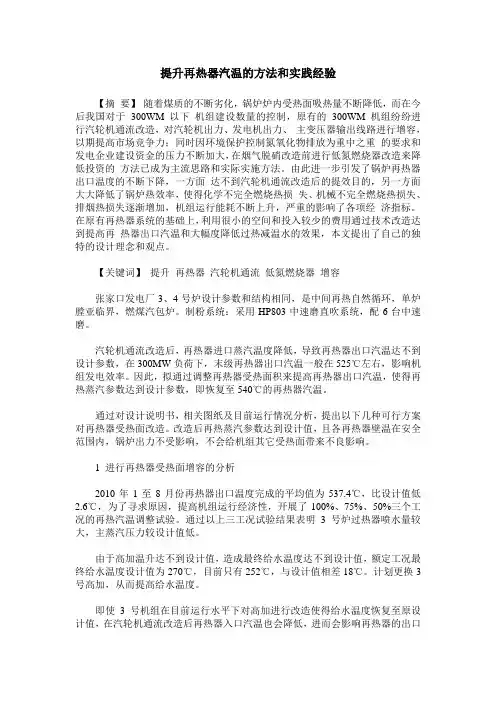

提升再热器汽温的方法和实践经验
