墩身施工工艺流程图

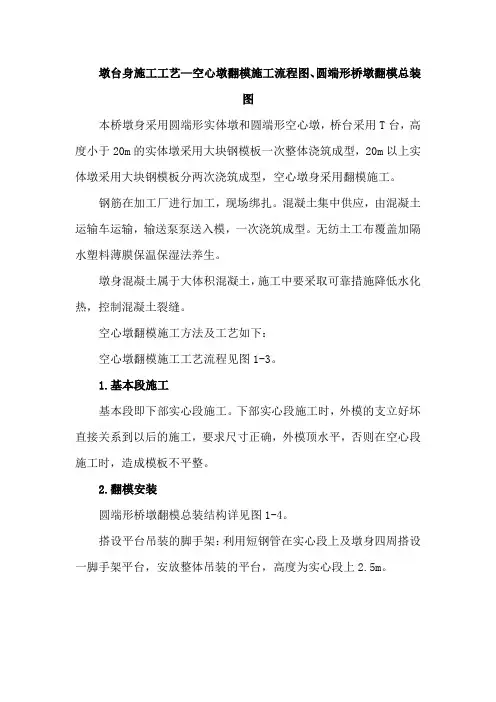

墩台身施工工艺—空心墩翻模施工流程图、圆端形桥墩翻模总装图
墩台身施工工艺—空心墩翻模施工流程图、圆端形桥墩翻模总装图本桥墩身采用圆端形实体墩和圆端形空心墩，桥台采用T台，高度小于20m的实体墩采用大块钢模板一次整体浇筑成型，20m以上实体墩采用大块钢模板分两次浇筑成型，空心墩身采用翻模施工。
钢筋在加工厂进行加工，现场绑扎。
混凝土集中供应，由混凝土运输车运输，输送泵泵送入模，一次浇筑成型。
无纺土工布覆盖加隔水塑料薄膜保温保湿法养生。
墩身混凝土属于大体积混凝土，施工中要采取可靠措施降低水化热，控制混凝土裂缝。
空心墩翻模施工方法及工艺如下：空心墩翻模施工工艺流程见图1-3。
1.基本段施工基本段即下部实心段施工。
下部实心段施工时，外模的支立好坏直接关系到以后的施工，要求尺寸正确，外模顶水平，否则在空心段施工时，造成模板不平整。
2.翻模安装圆端形桥墩翻模总装结构详见图1-4。
搭设平台吊装的脚手架：利用短钢管在实心段上及墩身四周搭设一脚手架平台，安放整体吊装的平台，高度为实心段上2.5m。
图1-3 空心墩翻模施工流程图浇筑实体段砼 立倒角段内外模搭设平台支撑架平台吊装 设置套管靴 安插套管 施工准备立实体段外膜立柱栏杆 安全网 简易布料滑槽的安装 浇筑倒角砼 模板翻升 浇筑第一截空心墩砼模板翻升立上部实体段模板浇筑上部实体段砼立托盘顶帽模板浇筑托盘顶帽砼模板拆除平台拆除 平台主体组装施工放样 收坡丝杆 平台步板 配电盘 中线水平 收坡提升架液压升降式千斤顶安装顶杆、高压油管控制台拆除支撑架 纠偏 液压系统调试平台提升图1-4 圆端形桥墩翻模总装图平台的组装、吊装：组装按由内到外的顺序，在平地上进行组装；组装时，内外钢环按圆心对称安装在辐射梁上，不得有偏心；16根辐射梁按22.5°均匀分布在一周，并在安装好后将所有螺丝拧紧，并涂上黄油；利用塔吊进行整体吊装，吊装时，平台的中心与墩中心要求 重合，误差不得大于1cm 。
安装预埋件及液压设备：预埋靴子的位置要特别准确；为整个平台的顶杆预先造孔，使套管能顺利提升，保证平台的平衡；预埋靴子使用70mm 的铁皮管，下焊120×120×10mm 的钢板，位置距外模30～40cm ，这样，头两板不用收坡，避免为施工带来麻烦。
墩台施工工艺流程
墩台施工工艺流程1.墩台施工流程如下图所示：墩台施工流程图2.墩台施工前，应将基础顶面凿毛，清理干净，修整连接钢筋，并在基础顶面测定墩台中线、高程，标出墩台立模位置。
3.墩台施工过程中应经常检查中线、高程，发现偏差应及时调整。
墩台施工完毕，应对全桥中线、高程及跨度进行贯通测量，标出各墩台顶面的纵横向中心线、支座十字线、梁端线，检查锚栓孔位置，对暂不架梁的锚栓孔或其他预留孔，应排除孔内积水并将孔口封闭。
4.墩台应在承台完工后尽快施工，缩短墩台与承台混凝土浇筑的时间间隔。
5.墩台模板宜优先采用统一制作的整体式钢模板。
模板板面应平整，接缝应严密不露浆，拆、装施工操作方便，并制定模板的安装、使用、拆卸及保养等有关技术措施和注意事项。
6.墩台模板及支架应经过设计计算具有足够的强度、刚度与稳定性，能可靠地承受施工过程中产生的各种荷载，保证结构物各部形状、尺寸准确。
7.模板安装前应进行试拼，检查合格后，对其进行编号存放。
墩台模板采用整体分段吊装时，其分段高度应根据吊装能力并结合墩台结构分段情况确定，一般宜为2m-4m，并应有足够的整体性和刚度。
8.墩台模板必须与承台或基础顶面密封，封闭材料不得侵入墩身。
9.模板组装完毕后，应对模板的垂直度、平整度、错台、拉杆和螺栓的连接牢固程度以及支架的稳固性等进行检验，合格后方可浇筑混凝土。
10.每次浇筑混凝土面距模板顶面不应小于5cm。
11.浇筑混凝土时，应使用插入式振捣器捣固，并应避免接触模板、对拉螺栓、钢筋或支撑。
12.模板安装前均应清除表面灰浆污垢，整修变形部位并涂刷脱模剂。
13.模板沿墩身周边方向应始终保持顺向搭接。
14.墩身混凝土拆模后应及时堵塞对拉螺栓孔。
15.浇筑墩台混凝土时，脚手架、工作平台等不得与模板、支架连接，必须相互连接时，须经特殊设计计算，确保在混凝土浇筑过程中模板支架不发生位移及变形。
模板支架的支撑部分应支于可靠的地基上，必要时应设置防、排水措施。
墩台身施工方法及工艺
墩台身施工方法及工艺1.1 墩台施工方法及工艺本标段桥墩主要类型为圆端形实体墩、空心墩，桥台主要为双线一字台。
高度8m以下的实体墩采用厂制定型大块钢模板，一次整体组模；高度大于8m的墩身分多次浇筑成型。
钢筋在加工厂进行加工，现场绑扎；模板采用汽车吊垂直吊装就位；混凝土由拌和站集中供应、混凝土输送车运输、泵送入模，无纺土工布覆盖加隔水塑料薄膜保温，保湿法养生。
1.2 圆端实体墩施工圆端实体墩施工工艺流程见下图：圆端实体墩施工工艺框图1.模板工程墩身采用整体桁架式钢模，由具有专业资质的厂家制作，以保证加工精度。
承台混凝土浇筑前，依据墩身模板结构尺寸在承台上预埋型钢铁件。
模板为桁架式模板，采用汽车运输至墩位附近，模板安装采用QY25吊车吊装就位，与承台预埋型钢连接固斜度。
圆端实体墩模板示意图（以圆端型为例）2.钢筋工程钢筋在加工场按设计图纸集中下料、分型号、规格堆码、编号，平板车运到现场，在桥墩钢筋骨架定位模具上绑扎。
结构主筋接头采用直筒螺纹连接，主筋与箍筋之间采用扎丝进行绑扎。
绑扎或焊接的钢筋网和钢筋骨架不得有变形、松脱现象。
保护层垫块采用C40混凝土垫块。
3.混凝土浇筑混凝土采用集中拌和、混凝土输送车运输、泵送入模，分层浇筑，连续进行，插入式振捣器捣固。
混凝土浇筑前，将承台与墩身接头处混凝土进行凿毛，清除浮浆及松动部分，冲洗干净，并整修连接钢筋。
浇筑时在墩身整个平截面内对称水平分层进行，浇筑层厚控制在30cm以内，同时注意纠正预埋铁件的偏差，保证混凝土密实和表面光滑整齐，无垫块痕迹。
混凝土浇至支座垫石顶面时注意抹平压实，并特别注意锚栓孔的预留。
如果支座高度与设计预留的高度有变化，则要注意根据支座中心处的梁底标高调整支座垫石的高度，支座垫石的标高按负公差控制。
混凝土浇筑期间设专人看护模板，观察支架、模板、钢筋和预埋件等的稳固情况，发现松动、变形、移位时，及时处理。
墩台混凝土达到拆模强度后拆除模板，拆模时要轻敲轻打，以免损伤主体混凝土的棱角或在混凝土表面造成伤痕。
墩台身工艺框图及文字说明
表5-2 墩台身施工工艺流程图及文字说明
墩台身施工工艺流程图
墩台身施工工艺文字说明：
1、墩台钢筋加工和安装
①基础施工完毕，测定桥墩台位置，基顶凿毛、清洗、安装墩台钢筋。
②墩台身钢筋就地绑扎、焊接。
由于墩台身钢筋与承台（系梁）预埋钢筋进行焊接，因此注意相邻主筋错开的长度符合35d（d为钢筋直径），且不小于50cm的规范要求。
2、墩身模板制作和安装
①墩柱模板采用整体组合钢模板，板面4mm厚，结合墩身的实际高度，模板分节制作，选取适当长度制成基本节，并配以适当短节便于施工。
②由于墩身不高，人工配合汽车吊进行模板安装，一模到顶。
3、墩台身砼浇注
砼集中供应，由输送车运到施工现场，泵送入模，插入式捣固器振捣。
浇筑时控制砼的自由倾落高度不超过2m，避免砼离析。
倾落高度超过2m 时，通过串筒下落；超过10m时，在串筒内设置各个方向的斜挡板，以减低砼的下落速度。
在串筒出料口下面，砼堆积高度小于1m。
4、墩台身模板拆除
砼养护达到规范要求后即可拆除模板，由人工放松螺栓后，直接用吊车拆除，拆除时防止碰撞、刮伤砼。
5、墩台身砼养护
砼外露面用薄膜覆盖，浇水养生，养生时间不少于14天。

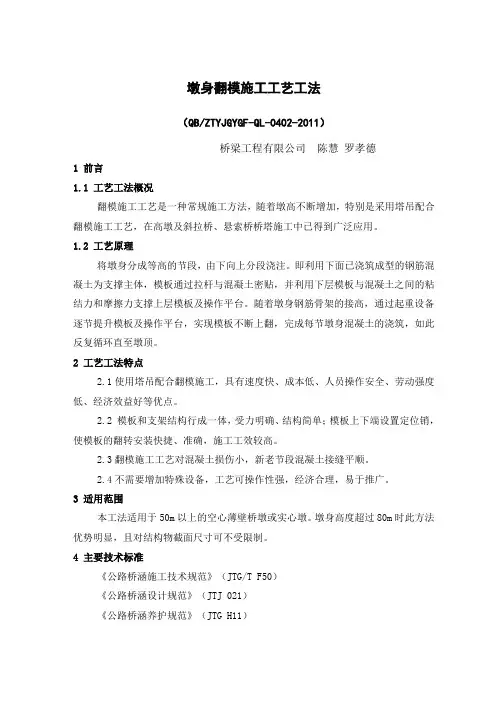

墩身翻模施工工艺工法
6.2.5外模的翻转安装
待上节混凝土达到15MPa时，即可拆除下节外模。先抽出拉杆，然后卸除模板的连接螺栓，将模板向外拉出。高空作业时，要预先用倒链将模板吊在上面的模板上，并拉紧，防止模板突然脱落。待外模完全与混凝土脱开后，用塔吊微微吊起外模，将倒链解下，然后将模板吊到模板修整处进行修整，待用。待钢筋安装完毕，用塔吊将模板吊起，进行安装。安装方法同前述。
电梯、塔吊升高时，要根据设备使用要求，设置附臂，将立柱固定于墩身上。
3混凝土搅拌、运输设备
混凝土采用集中拌合,水平运输采用混凝土搅拌运输车，垂直运输采用混凝土输送泵,并根据墩身高度选择混凝土输送泵的型号。
4其他
场内道路、水路、电路畅通，配置对讲机。
6.2.2空心墩内支架的安装与翻拆
1初次搭设空心墩内支架
2支架接高
每节墩身浇注混凝土后，及时将支架接高。在内模提升后及时增加支撑与墩身内壁混凝土面顶紧，以减小支架自由高度，增加支架稳定性。支架接高后，作业平台随之升高，以满足作业需要。
3调整支架成为隔板（或封顶）的支撑
混凝土浇筑到隔板（或封顶混凝土）位置时，拆除墩身内模，在支架上铺设隔板的底模，并安装钢筋浇筑混凝土。如果钢筋不能自行直立，也可在钢管架的立杆上加套管隔离混凝土。
9.2.3如在雨天浇筑混凝土，应在墩身钢筋上搭设彩条布防雨。混凝土浇筑应在仓内无水的情况下进行。
桥墩施工工艺流程图
柔性桥墩施工工艺流程图
测放墩身在基
础面的轮廓线基础基顶凿毛清洗、整理墩身预埋钢筋绑扎墩身钢筋
（立模）三面立一
面插或分节吊装
模
板
检
查
调
整搭设喂砼平台
（随砼升高平台也升高）
灌注砼、内插模
（整节组装吊立）
养生、拆模
高墩滑板施工工艺流程图
滑模设计、制作、试拼
基顶测放墩轮廓线基础上组装滑模及
绑扎墩底节钢筋基顶凿毛清洗整理接茬钢筋千斤顶、管路试压试压后务部位检查调整灌注墩身砼
滑模初提
观察砼凝固情况能否符合拉升强度浇注砼、提升滑模接长墩揣钢筋和支承顶杆
重复上述作业直预计高度
整
修
砼
面
缺
陷
浇
水
养
生墩身横隔板施工观测中心线、水平随时纠偏墩顶施工墩帽施工
一般桥墩台施工工艺流程图
测放墩台身轮廓线基础基面凿毛清洗整理接茬筋立模
模板检查调整与加固搭砼灌注作业平台
安装漏斗、串筒拉设动力线照明墩（台）身砼灌注
养生、拆模。
墩台身及托盘顶帽施工工艺流程图
墩台身及托盘顶帽施工工艺流程图1. 引言墩台身及托盘顶帽是高速公路桥梁重要的构件之一，其施工工艺需要精心设计和规范操作。
本文介绍了墩台身及托盘顶帽施工的工艺流程图及具体操作步骤。
2. 工艺流程图以下图表显示了墩台身及托盘顶帽施工的工艺流程:步骤操作1制作模板2安装支架3布筋4灌注混凝土5去除模板6测量及修整3. 具体操作步骤步骤1：制作模板制作墩台身及托盘顶帽的模板需要符合设计要求，并使用质量可靠的材料制作。
在制作模板的过程中，要注意模板的精度和稳定性，保证施工后墩台身及托盘顶帽的几何形状与设计要求一致。
在墩台身及托盘顶帽的施工中，施工现场需要搭建起支架。
支架的安装需要根据设计要求制定合理的施工方案，保证支架的可靠性和安全性。
同时，在安装支架的过程中，需要严格按照设计要求和相关规范进行操作，确保支架承重合理、结构牢固，以避免施工中出现不必要的安全事故。
步骤3：布筋在墩台身及托盘顶帽的施工前，需要按照设计要求对墩台身及托盘顶帽进行布筋。
布筋的数量、位置和尺寸需要根据设计要求严格执行，以保证施工后墩台身及托盘顶帽的强度和稳定性。
步骤4：灌注混凝土施工时需要注意混凝土的浇注和振捣工艺，保证混凝土的质量和均匀性。
同时，需要根据混凝土固化的速度和环境温度制定合理的施工方案，并严格按照方案进行施工。
步骤5：去除模板经过混凝土固化后，要根据设计要求及时去除模板。
在去除模板的过程中，需要注意避免对墩台身及托盘顶帽造成损伤，以保证施工结果的质量。
施工完成后，需要进行测量，并进行必要的修整，以确保墩台身及托盘顶帽的形状和尺寸符合设计要求。
同时，需要进行必要的检查和质量测试，以保证施工结果的质量和可靠性。
4. 结语墩台身及托盘顶帽是高速公路桥梁的重要构件，其施工工艺需要严格控制和规范。
本文介绍了墩台身及托盘顶帽施工的工艺流程图及具体操作步骤，希望能对相关从业人员提供一定的参考。
在实际操作中，施工人员要按照设计要求和相关规范进行操作，严格控制施工全过程，力求施工质量的稳定和可靠。
墩台身施工工艺流程框图(现浇墩台身)
墩台身施工工艺流程框图
a、现浇混凝土墩台身
试验施工工艺质量自检监理检查
墩台身施工工艺说明
1、绑扎每节墩柱钢筋前应检查墩身中心位置、标高。
2、灌注前应检查模板的质量。
3、灌注过程中混凝土应分层振捣密实。
防止漏振或过振。
4、注意高温季节砼表面的养护，应根据不同的气温采取不同的养护措施。
养护应用清洁水。
质保资料:
墩台身砌体现场质量检验报告单检验表29
钢筋加工及安装现场质量检验报告单检验表30
钢筋网现场质量检验报告单检验表31
现浇砼墩、台身现场质量检验报告单检验表35
柱或薄壁墩现场质量检验报告单检验表36
墩、台帽或盖梁现场质量检验报告单检验表37
模板安装施工记录施表-29。
城际高铁墩台身施工方法及施工工艺
城际高铁墩台身施工方法及施工工艺1.1 实心墩施工墩身模板采用大块定型钢模板，高度小于10m 时，采用一次立模浇筑成型；大于10m 时，分段浇筑。
墩身模板和钢筋采用汽车吊垂直吊装作业。
混凝土通过泵送入模，施工时根据设计要求对钢筋、混凝土采取相应的防腐措施。
墩身浇筑完成后先带模浇水养生，拆模后覆盖塑料膜和土工布继续养生。
墩台身施工采取流水作业。
1.1.1 施工工艺墩身施工工艺流程详见图2-5-24。
做试块、测坍落度基础顶部清理 测量划线、绑扎钢筋 立墩身模板 吊装托盘、顶帽钢筋 模板检测 泵送混凝土 灌注墩身混凝土 墩身混凝土养生 验收 专人负责 拆除模板 浇筑剩余混凝土图2-5-24 墩身施工工艺流程图1.1.2 钢筋工程（1）运到现场的钢筋具有出厂合格证，表面洁净。
使用前将表面杂物清除干净。
钢筋平直，无局部弯折，各种钢筋下料尺寸符合设计及规范要求。
（2）绑扎钢筋前认真熟悉图纸，核对各部位尺寸、规格、编号，对加工的半成品要检查核对无误后方可开始绑扎，钢筋骨架绑扎适量的垫块，以保持钢筋在模板中的准确位置和保护层厚度，钢筋保护层专制的保护层垫块。
（3）桩顶锚固筋与承台或墩台基础锚固筋按规范和设计要求连接牢固，形成一体；基底预埋钢筋位置准确，满足钢筋保护层的要求；1.1.3 混凝土浇筑及养护（1）混凝土在拌和站集中拌和，混凝土输送车运输，泵送入模。
（2）浇筑前对支架、模板、钢筋和预埋件进行检查，并将模板内的杂物、积水和钢筋上的污垢清理干净；模板的缝隙填塞严密，内面涂刷脱模剂。
使用串筒配合浇筑，浇筑时检查混凝土的均匀性和坍落度。
混凝土分层浇筑厚度不超过30cm，并用插入式振动器振捣密实。
（3）混凝土的浇筑连续进行，如因故必须间断时，其间断时间小于前层混凝土的初凝时间或能重塑的时间，并经试验确定，若超过允许间断时间，须采取保证质量措施或按工作缝处理。
（4）在混凝土浇筑过程中，随时观察所设置的预埋螺栓、预留孔、预埋支座的位置是否移动，若发现移位时及时校正。
圆柱墩施工工艺流程图
圆柱墩施工工艺流程图
圆柱墩施工程序流程图
文字说明
①立模板之前用全站仪进行精确的定位并弹出十字线，认真测量标高；独立柱墩施工时，随时观测墩帽悬臂端的竖向位移，随时加以校正；高墩施工时，严格控制墩顶的偏心，随时进行墩顶位移的观测、记录、以便加以校正。
②模板与支架具有足够的刚度、强度和稳定性。
组装过程中采用吊车吊装就位，高墩模板采用工作平台上的小型设备吊装，人工拼装，接缝严密不漏浆。
③脚手架不与模板相连接，防止模板移位。
④按设计要求进行钢筋绑扎，模板和钢筋笼之间垫好垫块，保证钢筋的保护层厚度。
⑤钢筋绑扎和模板组装完毕后，再一次检查中心线，校对模板顶端尺寸、标高。
检查其稳定性，检查钢筋或预埋件的位置是否正确及模板接缝情况。
⑥组装和拆除模板时轻放，禁止从高空直接下抛。
拆完后分类码放，及时维修刷油，减少钢模变形。
⑦砼浇筑时，分层连续浇筑，分层厚度满足要求；泵送砼前，先泵送一部分水泥砂浆，以润滑管道，泵送时连续输出砼，且不产生气泡，当混凝土强度达到要求后拆模，并进行洒水养护或塑料布养护，养护时间不少于7天。
