水泥土无侧限抗压强度试验
水泥土无侧限抗压强度试验研究

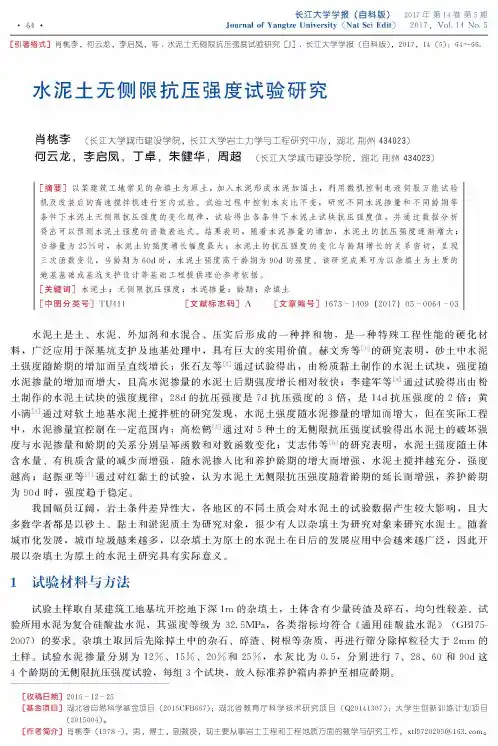

•64 •长江大学学报（自科版）2017年第14卷第5期Journal of Yangtze University(Nat Sci Edit)2017, Vol. 14No.5[引著格式]肖桃李，何云龙，李后凤，等.水泥土无侧限抗压强度试验研究[J].长江大学学报（自科版），2017, 14 (5): 64〜66水泥土无侧限抗压强度试验研究肖桃李（长江大学城市建设学院，长江大学岩土力学与工程研究中心，湖北荆州434023)何云龙，李启凤，丁卓，朱健华，周超（长江大学城市建设学院，湖北荆州434023)[摘要]以某建筑工地常见的杂填土为原土，加入水泥形成水泥加固土，利用微机控制电液伺服万能试验机及改装后的高速搅拌机进行室内试验。
试验过程中控制水灰比不变，研究不同水泥掺量和不同龄期等条件下水泥土无侧限抗压强度的变化规律，试验得出各条件下水泥土试块抗压强度值，并通过数据分析得出可以预测水泥土强度的函数表达式。
结果表明，随着水泥掺量的增加，水泥土的抗压强度逐渐增大；当掺量为25%时，水泥土的强度增长幅度最大；水泥土的抗压强度的变化与龄期增长的关系密切，呈现三次函数变化，当龄期为60d时，水泥土强度高于龄期为90d的强度。
该研究成果可为以杂填土为土质的地基基础或基坑支护设计等基础工程提供理论参考依据。
[关键词]水泥土；无侧限抗压强度；水泥掺量；龄期；杂填土[中图分类号]TU411 [文献标志码]A[文章编号]1673 1409 (2017)05 0064 03水泥土是土、水泥、外加剂和水混合、压实后形成的一种拌和物，是一种特殊工程性能的硬化材 料，广泛应用于深基坑支护及地基处理中，具有巨大的实用价值。
赫文秀等[1]的研究表明，砂土中水泥 土强度随龄期的增加而呈直线增长；张石友等[2]通过试验得出，由粉质黏土制作的水泥土试块，强度随 水泥掺量的增加而增大，且高水泥掺量的水泥土后期强度增长相对较快；李建军等[3]通过试验得出由粉 土制作的水泥土试块的强度规律：28d的抗压强度是7d抗压强度的3倍，是14d抗压强度的2倍；黄 小满[4]通过对软土地基水泥土搅拌桩的研究发现，水泥土强度随水泥掺量的增加而增大，但在实际工程 中，水泥掺量宜控制在一定范围内；高松鹤[5]通过对5种土的无侧限抗压强度试验得出水泥土的破坏强 度与水泥掺量和龄期的关系分别呈幂函数和对数函数变化；艾志伟等[6]的研究表明，水泥土强度随土体 含水量、有机质含量的减少而增强，随水泥掺人比和养护龄期的增大而增强，水泥土搅拌越充分，强度 越高；赵振亚等[7]通过对红黏土的试验，认为水泥土无侧限抗压强度随着龄期的延长而增强，养护龄期 为9()d时，强度趋于稳定。
掺砂水泥土的无侧限抗压强度试验与分析
掺砂水泥土的无侧限抗压强度试验与分析水泥土是指将土料、水泥和水按一定比例混合而成的具有一定强度的工程材料[1]，其施工方便、价格低廉在施工中应用广泛。
然而，由于水泥土强度较低，所形成的复合地基存在承载力不足、后期变形较大等缺点，也使得水泥土在工程应用中受到极大的限制。
工程中常选用价格低廉的砂料对水泥土进行改良，取得了良好的效果。
通过不同掺砂量的水泥土进行无侧限抗压强度实验[2]，探讨掺砂量与抗压强度的关系。
1 水泥土试样制备与试验方法1.1 试验原材料与试样制备[3]试验用土取自施工现场的基坑内，埋深-（1.8～2.0）m，土样为粉质粘土，其液限和塑限分别为36.20%和22.40%，最优含水率为21.60%，最大干密度为1.58g•cm-3，土样颗粒级配见表1；砂为淮河中砂，细度模数2.38，颗粒级配良好；水泥采用42.5级普通硅酸盐水泥。
表1 土的颗粒级配原状土风干碾碎，过2mm筛，按最优含水率配制土料，之后用保鲜袋密封浸润一昼夜。
砂料按干土质量的0%、10%、15%、20%和25%掺入，水泥按干土质量的15%掺入，水灰比为0.5，然后将预先计算好的水拌入混合料并搅拌均匀。
采用三层锤击的方法制样，试样尺寸为70.7mm×70.7mm×70.7mm。
最后将试样密封并移至养护室养护28天，养护温度为(20±2)℃，养护湿度为95%。
1.2 试验方法按照《土工试验方法标准》(GB/T50123-2002)的试验规定进行。
试件养护到28d龄期后，采用WAW-300C微机控制电液伺服万能试验机进行试验，试验以应变控制，加荷速率为1 mm•min-1。
2 试验结果与分析2.1 应力-应变曲线分析图1为不同掺砂量水泥土的应力-应变曲线，可以看出，普通水泥土（S-0%）和掺砂水泥土的应力-应变曲线走势基本相似，均经历上升段、下降段以及残余强度阶段。
掺砂量10%的水泥土试样表现出最大峰值应力，随着掺砂量的进一步增大，水泥土试样的应力基本保持不变，而应变有缓慢增大的趋势。
水泥_石灰加固淤泥土无侧限抗压强度试验研究
this paper gives a strength prediction formula upon analysis of how the quantity of cement, lime and curing period to affect unconfined compressive strength of silt soil consolidated by cement and lime.
★ ★ 技术推广与应用★ ★
Cities and Towns Construction in Guangxi

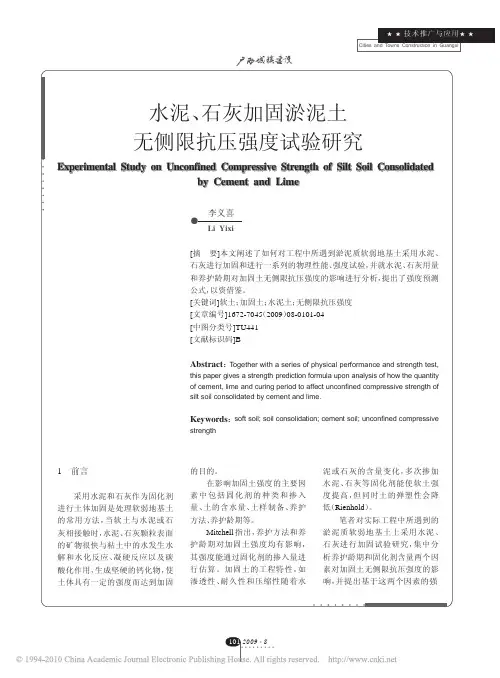

水泥、石灰加固淤泥土 无侧限抗压强度试验研究
Experimental Study on Unconfined Compressive Strength of Silt Soil Consolidated by Cement and Lime
103 2009·8
★ ★ 技术推广与应用★ ★
Cities and Towns Construction in Guangxi
q（u d）=q（u d0）+Klog（d/d0）（3） 式中： q（u d）——养护 d 天后无侧限 抗压强度（kPa）； q（u d0）—— 养 护 d0 天 后 无 侧 限抗压强度（kPa）； K——对于黏土为； C—— 水 泥 含 量（% ，在 总 混 合物中的质量百分比）。
度预测公式，试验结果可供实际 工程进行淤泥质软土地基处理时 参考。
2 试验概况
试验所用的土样采自南宁市 相思湖新区某工程场地，取样深 度 3.5m～5.5m，属第四纪松软冲 积层，厚度 2.00m～7.60m，富含有 机质，局部含 15%～35%石英质粗 砂及少量腐殖质，自然含水量达 到 80%，呈湿、软塑状态。
70.7水泥土试块无侧限抗压强度换算系数

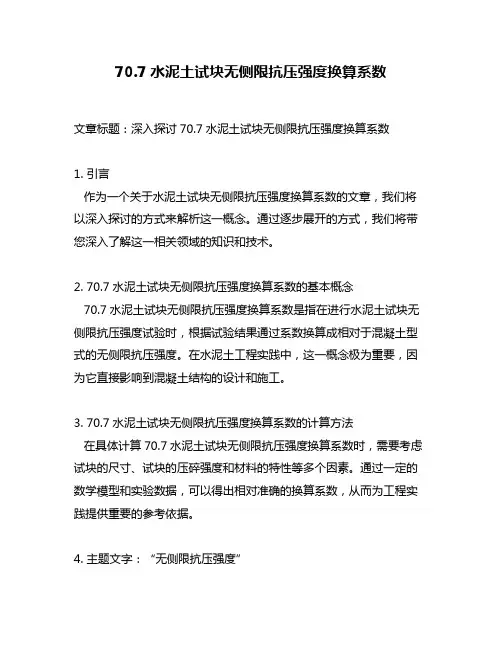

70.7水泥土试块无侧限抗压强度换算系数文章标题：深入探讨70.7水泥土试块无侧限抗压强度换算系数1. 引言作为一个关于水泥土试块无侧限抗压强度换算系数的文章，我们将以深入探讨的方式来解析这一概念。
通过逐步展开的方式，我们将带您深入了解这一相关领域的知识和技术。
2. 70.7水泥土试块无侧限抗压强度换算系数的基本概念70.7水泥土试块无侧限抗压强度换算系数是指在进行水泥土试块无侧限抗压强度试验时，根据试验结果通过系数换算成相对于混凝土型式的无侧限抗压强度。
在水泥土工程实践中，这一概念极为重要，因为它直接影响到混凝土结构的设计和施工。
3. 70.7水泥土试块无侧限抗压强度换算系数的计算方法在具体计算70.7水泥土试块无侧限抗压强度换算系数时，需要考虑试块的尺寸、试块的压碎强度和材料的特性等多个因素。
通过一定的数学模型和实验数据，可以得出相对准确的换算系数，从而为工程实践提供重要的参考依据。
4. 主题文字：“无侧限抗压强度”无侧限抗压强度是指材料在受到垂直于其表面的力作用时所能承受的最大应力。
在工程实践中，无侧限抗压强度常常是评价土体力学性质的重要指标之一，也是水泥土试块无侧限抗压强度换算系数计算的关键参数之一。
5. 70.7水泥土试块无侧限抗压强度换算系数与混凝土结构设计的关系混凝土结构的设计和施工过程中，工程师需要根据相关的强度指标来确定结构的承载能力和安全性。
而70.7水泥土试块无侧限抗压强度换算系数作为一个直接与混凝土性能相关的参数，对于结构设计具有重要的影响。
通过合理地确定70.7水泥土试块无侧限抗压强度换算系数，可以更准确、更安全地进行混凝土结构设计。
6. 70.7水泥土试块无侧限抗压强度换算系数的个人观点和理解作为文章作者，我对70.7水泥土试块无侧限抗压强度换算系数有着深刻的个人观点和理解。
我认为，通过深入研究和理解70.7水泥土试块无侧限抗压强度换算系数的相关知识，可以为工程实践提供更科学、更可靠的技术支持，促进混凝土结构设计和施工水平的不断提高。

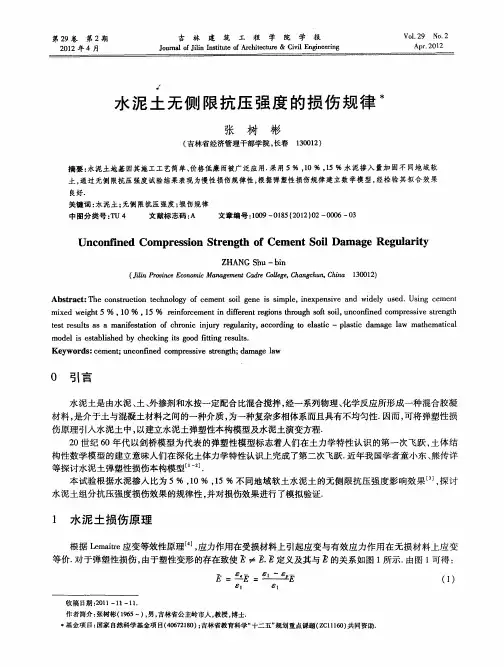

水泥土无侧限抗压强度的损伤规律
１ 水 泥 土 损 伤 原 理
根据 Ｌｍ ｉｅ ｅ ａｒ 应变等效性原理 应力作用在受损材料上引起应变与有效应力作用在无损材料上应 变 ｔ 引，
等价． 对于弹塑性损伤 ， 由于塑性变形的存在致使 ≠量 定义及其与 的关系如图 １ 所示． 由图 １ 可得 ：
ｔ ｔ ｅｕｔ ａ ａ ｉ ｓ ｔ ｎｏ ｈｏ ｉ ｉ ｕｙ ｒ ｕａｉ ， ｃｏｄｎ ｌｓｃ—ｐａｔ ａ ｇ ａ ｔｅ ａｉ ｌ ｅ ｓｌ ｓａｍ ｎｆ ｔ ｉ ｆ ｒｎｃ ｎ ｒ ｅ ｌ ｔ ａｃｒｉｇｔ ｅ ｔ ｓｒ ｓ ｅ ａｏ ｃ ｊ ｇ ｒｙ ｏ ａｉ ｌ ｉ ｄｍａｅｌ ｍａ ｍ ｔ ａ ｓｃ ｗ ｈ ｃ
第２ ９卷
第 ２期
吉
林
建
筑
工 程
学
院
学 报
Ｖｏ ． ９ Ｎ ． １２ ｏ ２
Ａｐ ． ０１ ｒ２ ２
２１ ０ ２年 ４月
Ｊｕ ｎｌｏ ｉｎ Ｉｓｉ ｔ ｒｈｔｃｕｅ＆ ＣｖｌＥ ｇｎ ｅ ｎ ｏ ｒａ ｆ ｌ ｎｔｕｅｏ Ａ ｃ ｉ ｔｒ Ｊｉ ｔ ｆ ｅ ｉｉ ｎ ｉｅ ｒ ｇ ｉ
Ｚ ＮＧ Ｓ ｕ —ｂ ｎ ＨＡ ｈ ｉ
（ｉｎＰ ｏｉ ｅＥｏｏ ｃＭａａ ｅ ｅｔ ａ ｒ Ｃ ｌｇ， ｈ ｎｃｕ 。 ｈ ａ １０ １） Ｊ ｉ ｒｖ ｃ ｃｎｍｉ ｎｇｍ ｎ Ｃ ｄｅ ｏｌ ｅＣ ａｇｈ ｎ Ｃ ｉ ３０ ２ ｌ ｎ ｅ ｎ
Ａｂｓｒ ｔ Ｔｈ ｏ ｔｕ ｔｏ ｅ ｈ ｏｏ ｙ ｏ ｅ ｎｔｓ ｉ ｇ ｎ ｉ ｉ ｅ ｎ ｘ ｅ ｓｖ ｎｄ ｗｉｅ ｙ ｕ ｅ ．Ｕｓｎ ｅ ｎ ｔａｃ ： ｅ ｃ ｎｓｒ ｃｉ ｎ ｔ ｃ ｎ ｌｇ ｆ ｃ ｍｅ ｏ ｌ ｅ ｅ ｓ ｓｍｐｌ，ｉ ｅ ｐ ｎ ｉ ｅ ａ ｄ ｌ ｓ ｄ ｉ ｇ ｃ ｍｅ ｔ
水泥土无侧限抗压强度试验
［ 文章编号 ］ １ ０ ０ ２ －０ ６ ２ ４ （ ２ ０ １ ７ ） ｏ ３ 一（ ） ０ ４ ２ —０ ３
丕 型 皇
２ ０ １ ７年第 ３ 期

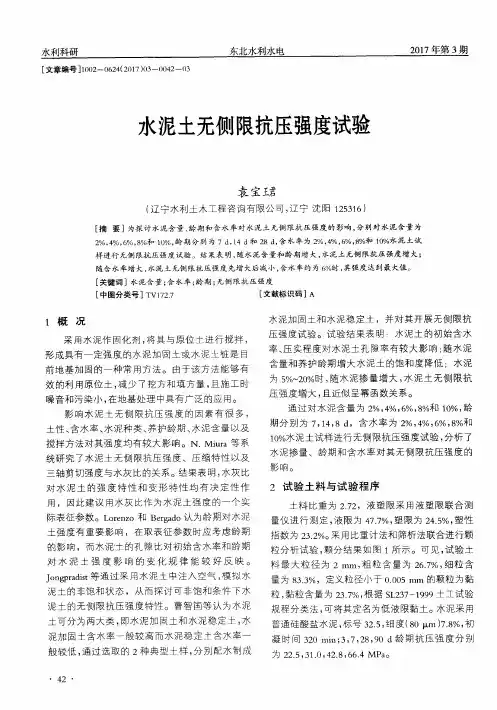

水泥土无侧限抗压强度试验
袁 宝王 君
（ 辽宁 水 利 土 木工 程 咨 询有 限 公 司 ， 辽宁 沈阳 １ ２ ５ ３ １ ６ ）
际 表征 参 数 。Ｌ ｏ ｒ ｅ ｎ ｚ ｏ和 Ｂ ｅ ｒ ｇ ａ ｄ ｏ认 为龄 期 对 水泥
期分 别 为 ７ ， １ ４ ， ８ ｄ ，含 水 率 为 ２ ％， ４ ％， ６ ％， ８ ％和 １ ０ ％水泥 土 试 样进 行 无 侧 限抗 压 强 度试 验 ， 分 析 了 水泥 掺 量 、龄 期 和含 水 率 对其 无 侧 限抗 压 强 度 的
Ｔ ｏ ｎ ｇ ｐ中注 入 空气 ， 模 拟 水
指数为 ２ ３ ． ２ ％ 。 采 用比重计法和筛析法联合进行颗
粒分 析 试 验 ， 颗分 结 果 如 图 １ 所 示 。可 见 ， 试验 土
料最 大粒径为 ２ ｍ ｍ， 粗粒含 量为 ２ ６ ． ７ ％， 细粒 含
４ ２ ・
・
２ ０ １ ７年第 ３期
１
东北 水利 水 电
抗 压 强度 越 高 。
水 利 科研
誉
丑
１
水泥掺量为 ２ ％时 ， 水泥 土 的 无侧 限 抗 压 强 度
擘
值较低 。这 主要是 由于 ， 水泥过少 ， 水泥水化作 用
较 弱 。水 泥 与 土 粒 间 反 应 以 及 火 山灰 反 应 产 物 过 少 ，对 土 体 整 体 抵 抗 破 坏 的 能 力 影 响 较 小 ， Ｋ． ｕｄ ｄ ｉ ｎ将 这 一 区域 定 义 为水 泥 土 的 非反 应 区 。 当水
水泥土无侧限抗压强度快速检测方法
水泥土无侧限抗压强度快速检测方法摘要：水泥土无侧限抗压强度是评价水泥土力学性能和工程质量的重要参数。
在传统的水泥土无侧限抗压强度检测中，一般需要进行较长时间的静置和复杂的加荷卸荷过程，耗费时间较长，而且测试结果的离散性较大。
因此，研究一种快速、准确的检测方法十分必要。
本文将介绍一种水泥土无侧限抗压强度快速检测方法，旨在提高检测效率和精度。
关键词：水泥土；无侧限抗压强度；快速检测引言近年来，随着工程建设的快速发展，对水泥土无侧限抗压强度的快速检测方法的研究也在不断深入。
一些新型的检测方法被提出，如声波检测法、电阻应变法、超声波速测定法等。
这些方法具有快速、准确、非破损等特点，但在实际应用中受到一些限制，如对试件尺寸要求较高、需要专业人员操作等。
1、水泥土无侧限抗压强度检测方法概述1.1、无侧限抗压强度检测方法的分类水泥土无侧限抗压强度检测方法可以根据不同的分类标准分为不同的类型。
根据测试原理可以分为物理方法和力学方法。
其中，物理方法包括声波检测法、电阻应变法、超声波速测定法等；力学方法包括直接加荷法和反压力法等。
1.2、水泥土无侧限抗压强度检测方法的特点不同类型的水泥土无侧限抗压强度检测方法具有不同的特点。
传统的加荷卸荷方法虽然操作简单，但测试周期较长，需要等待试件达到一定的龄期才能进行测试，且对试件的扰动较大。
一些新型的检测方法如声波检测法、电阻应变法、超声波速测定法等具有快速、准确、非破损等特点，但在实际应用中需要专业的设备和人员操作，且对试件的要求较高。
2、水泥土无侧限抗压强度快速检测方法2.1、压力试验法（1）原理介绍：压力试验法的原理是利用压力试验机对水泥土样品施加压力，直至样品破坏。
通过记录破坏时的压力值，可以计算出水泥土的无侧限抗压强度。
该方法的优点是操作简便、试验设备成本较低，适用于施工现场快速检测。
（2）试验设备与材料：试验设备主要包括压力试验机、压力试验模具和试样制备工具。
其中，压力试验机是核心设备，用于施加压力；压力试验模具用于制作水泥土试样；试样制备工具包括搅拌器、模具和振动台，用于制备和压实水泥土试样。
水泥土的无侧限抗压强度
水泥土的无侧限抗压强度
水泥土的无侧限抗压强度是指在不受侧向限制的情况下，水泥土抗压的强度。
水泥土是由水泥和土壤混合而成的一种复合材料，其抗压强度会受到水泥含量、水泥品种、土壤类型、水泥土配合比等因素的影响。
一般来说，水泥土的无侧限抗压强度可以通过实验测定得到。
常用的实验方法有直压试验和三轴试验。
直压试验是将水泥土样品置于压力机上，在垂直方向施加均匀的压力，逐渐增大压力直到样品发生破坏。
测定样品破坏时承受的最大应力，即可得到水泥土的无侧限抗压强度。
三轴试验是将水泥土样品置于三轴试验仪中，在三个方向上施加不同的应力，通过调整应力大小和应力的变化方式，逐渐增加应力直到样品发生破坏。
通过测定样品破坏时施加的最大应力，即可得到水泥土的无侧限抗压强度。
根据实验结果和实际工程经验，水泥土的无侧限抗压强度一般在几十到上百兆帕之间。
具体数值会受到各种因素的影响，如水泥土配合比、固结条件、试样密实度等。
因此，在具体的工程设计中，需要根据实际情况进行合理的选取和设计。
水泥稳定类材料的无侧限抗压强度试验过程
水泥稳定类材料的无侧限抗压强度试验过程
水泥稳定类材料（例如水泥混凝土、水泥土等）的无侧限抗压强度试验是用来评估材料在受到压力作用下的抗压能力。
以下是水泥稳定类材料无侧限抗压强度试验的一般过程：
1. 准备试样：根据要求，制备符合标准尺寸和形状的试样。
通常使用圆柱形试样，直径和高度通常为15-20倍的直徑。
2. 将试样放置在测试设备上，并确保试样的底面与设备平台之间有一个平坦表面。
3. 开始试验：以规定的速度加载试样，通常为每分钟1-2毫米，直到试样破裂。
4. 记录负荷和位移数据：在加载过程中，记录试样的负荷和试样上力学插值仪测得的位移数据。
通过负荷-位移曲线可以获
得相应的应变和应力数据。
5. 停止试验：当试样达到破裂点或试验结束条件时，停止加载。
6. 计算抗压强度：根据试验获得的负荷-位移数据，计算试样
的无侧限抗压强度。
一般取试验中的最大负荷值作为无侧限抗压强度。
需要注意的是，水泥稳定类材料的无侧限抗压强度试验过程中，试验设备和试样的制备符合相关标准，试验环境要保持稳定，
实验员的操作要准确。
实验结果应与相关标准进行比较，以评估材料的抗压能力。
水泥土无侧限抗压强度室内试验.
含量水量ｇ数ＩＰ－３－３
・ｃｍｇ・ｃｍ％％（％）（％）％１．８
４０．２
１．７８
２．６９
３０．０
２０．０
１０．０
２．２试验方法及结果
先将原状土搅拌均匀使得试验用软土保持均匀性，
然后称取一定量的搅拌软土放入砂浆搅拌机中，根据１５％掺量并将水泥配制成水灰比为０．５的水泥浆，然后将水泥浆倒入搅拌机中，再搅拌２～４分钟，使土和水泥充分搅拌均匀。最后人工捣压成型，并在水泥振动台中振捣２分钟，并用抹刀抹平，养护１～３天后脱模（有部分水泥土１天养护期间脱模后容易变形）。称取水泥土试样的质量，并将试样置于湿度≥９５％，温度为２０±１℃标准养护室内养护至龄期。最后将到达龄期的试样在ＣＢＲ试样仪上（上升速度为１ｍｍ／ｍｉｎ）进行无侧限抗压强度试验，偏差大于均值的１５％则剔除。试验结果见表３～７。
广东建材２００５年第９期测试技术
水泥土无侧限抗压强度室内试验
何国荣朱宏波许汉枢
摘
（广东省公路工程质量监测站５１０５１０）（广州地区建设工程质量安全监督站）（广东省公路工程质量监测站５１０５１０）
要：本文探讨了在不同养护条件、龄期下，水泥土试样的形状及尺寸效应问题，发现养护条件
无侧限强度
形状
尺寸
养护条件
⑴石井牌ＰＯ３２．５Ｒ水泥其主要物理性能
表１水泥的物理性能
抗折强度３ｄ３．８
２８ｄ６．０
终凝时间标准稠度用水量抗压强度初凝时间ｈ：ｍｉｎｈ：ｍｉｎ％
３ｄ２８ｄ
３：２０４：２０２７．７
２２．１３８．３
⑵软土：为江门市滨江大道工程褐色淤泥土
表２土样的物理、化学指标
ＰＨ值７．８
有机质自然含容重比重Ｇ液限ＷＬ塑限Ｗ塑性指
