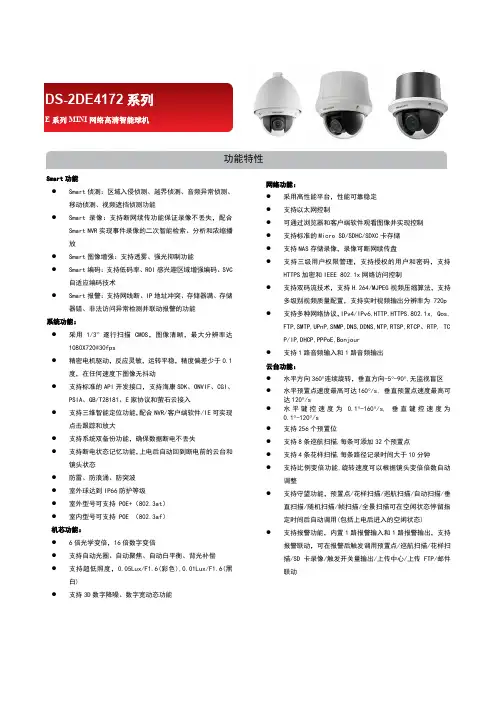

E系列网络高清球机快速指南

图1-7 安装流程图
1.4 安装详细步骤
安装智能球过程中，设备上电之前的所有步骤请断开电源进行，以保证人员及设备安全。
安装前请做好工具及线缆布线准备。
8
E 系列网络高清智能球机 快速指南

E 系列智能球安装
机芯保护贴纸 珍珠泡棉
②
①
1、拆封智能球：拧松透明罩两端螺丝，打 开透明罩， 取出球芯周边珍珠棉并撕掉保护 贴纸。
2
E 系列网络高清智能球机 快速指南

Байду номын сангаас
请不要使物体摔落到设备上或大力振动设备，使设备远离存在磁场干扰的地点。 避免将设备安装到表面振动或容易受到冲击的地方 （忽视此项可能会损坏设备） 。 请不要在高温、低温或者高湿度的环境下使用设备，具体温、湿度要求参加设备 的参数表。 适用于低温环境的低温型号设备，在启动之前会自动进行预加热。预加热时间请 根据不同的环境而定，确保加热充足后再启动设备。 请不要将智能球的摄像机瞄准强光物体，如太阳、白炽灯等，否则会造成摄像机 的损坏。 在室内使用的球罩，不能暴露安装在可能淋到雨或非常潮湿的地方。 避免将设备放在阳光直射地点、通风不良的地点，或如加热器或暖气等热源附近 （忽视此项可能会导致火灾危险） 。 取下透明罩时，请使用随机携带的手套，避免用手直接接触透明罩。手指膜的酸 性汗迹可能会腐蚀透明罩的表面镀层， 硬物刮伤透明罩可能导致智能球成像模糊， 影响图像质量。 清洁透明罩时，请使用足够柔软的干布或其它替代品擦拭内外表面，切勿使用碱 性清洁剂洗涤。 请妥善保存智能球的全部原包装材料，以便出现问题时，使用包装材料将智能球 包装好， 寄到代理商或返回厂家处理。 非原包装材料导致的运输途中的意外损坏， 本公司不承担任何责任。
E 系列网络高清智能球机 快速指南
E 系列网络高清智能球机
快速指南
UD.6L0101B0731A01
0
E 系列网络高清智能球机 快速指南
版权所有© 杭州海康威视数字技术股份有限公司。
非常感谢您购买我司产品，如您有任何疑问或需求请随时联系我们。 本手册适用于 E 系列网络高清智能球机。
申明
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印 刷错误。我司将根据产品功能的增强或变化而更新本手册的内容，并将定期改进 及更新本手册中描述的软硬件产品。更新的内容将会在本手册的新版本中加入， 恕不另行通知。 本手册中内容仅为用户提供参考指导作用，不保证与实物完全一致，请以实物为 准。 本手册中提到的部件、组件和附件仅作说明之用，不代表购买机型的配置，详细 配置请以装箱清单为准。
网线口
图1-1 网络智能球线缆
RED YE LL OW /G AC REE K
RED YELLOW/GREEN BLACK
AC24V AC24V
N
AC 24 V
AC
红 AC24V
24 V
黄绿 地线 黑 AC24V
BL
紫 AUDIO-IN 黑 GND 粉红 AUDIO-OUT
黄/红 ALARM-IN 黄/黑 ALARM-GND 白/红 ALARM-OUT 白/黑 ALARM-COM
9
E 系列网络高清智能球机 快速指南

红外智能球安装
安全绳
①
机芯保护贴纸
1、拆封智能球：打开红外智能球包装盒， 取出智能球，撕掉保护贴纸。
②
2、安装智能球：将安全绳挂钩系于支 架的挂耳上，连接各线缆，当快装转接 头两颗锁紧螺钉处于非锁紧状态时，对 准安装标识， 推入智能球并向左 （向右） 旋转。
6、固定智能球：使用 L 型六角扳手拧紧固 定锁紧螺钉， 使得球体能够稳定地挂在转接 头上。上电自检，确定智能球是否能够正常 启动，安装完毕。
11
E 系列网络高清智能球机 快速指南

mini 红外智能球安装
安装前请做好工具及线缆布线准备，本文以壁装支架为例说明智能球的安装步骤。
1、根据壁装支架孔位，标记并打 4 个φ12 孔；然后将规格为 M8 的膨胀螺丝插入孔 内。
2、拆封智能球：拆开智能球，取出珍珠泡 棉、撕掉保护贴纸。拆封完成后，顺时针 旋转智能球透明罩及下壳体，将智能球组 装完毕。
箭头指示方向
螺钉
3、将布好的线缆与智能球辫子线连接， 验证智能球是否正常。验证后，将嵌入式 支架推入天花板对应的孔中， 用螺丝刀旋 转锁紧螺钉。
装饰法兰
4、将装饰法兰套入透明罩，并将法兰上的 三角特征对准嵌入式支架上的箭头指示标 签，贴紧天花板后，往箭头方向转动装饰 法兰。
拆卸后壳体
micro SD卡槽
图1-6 micro SD 卡安装示意图
7
E 系列网络高清智能球机 快速指南
1.3 安装流程
智能球的安装步骤如图 1-7 所示，请根据安装步骤完成设备的安装。
安装开始 安装前准备 线缆布线 安装支架 安装智能球 及连接线缆 连接线缆 是否正常？
否
上电自检
成功
失败
安装结束
1.2 安装说明
1.2.1 线缆说明
智能球标配一根一体化辫子线缆，线缆包含网线、音频线、电源线、报警线。5 寸、 红外智能球线缆及其接口说明如图 1-1 所示，mini 非红外、mini 红外智能球线缆及接 口说明如图 1-2 所示。
红 AC24V
24 V
黄绿 地线 黑 AC24V
BL
紫 AUDIO-IN 黑 GND 粉红 AUDIO-OUT 黄/灰 ALARM-IN6 黄/红 ALARM-IN7 黄/黑 ALARM-GND 白/黑 ALARM-COM1 白/红 ALARM-OUT1
网线口
图1-2 mini 网络智能球线缆
RE YE D LL OW /G AC RE K
RED YELLOW/GREEN BLACK
AC24V AC24V
EN
AC 24 V
AC
5
E 系列网络高清智能球机 快速指南
1.2.2 micro SD 卡安装说明
智能球内腔有 micro SD 卡槽，用于本地存储。 E 系列网络智能球根据不同的型号，micro SD 卡槽的位置也有所不同，具体请以 实际设备型号为准，安装时请对准卡槽小心插入。卡槽示意图如图 1-3 所示。
安全使用注意事项

产品安装使用过程中，必须严格遵守国家和使用地区的各项电气安全规程。 请使用正规厂家提供的电源适配器，电源适配器具体要求参见设备参数表。 请不要将多个智能球连接至同一电源适配器（超过适配器负载量，可能会产生过 多热量或导致火灾） 。 在接线、拆装等操作时请一定要将智能球电源断开，切勿带电操作。 在墙壁或天花板上安装本产品时，请将智能球固定牢固。 如果智能球出现冒烟现象，产生异味，或发出杂音，请立即关掉电源并且将电源 线拔掉，及时与经销商或服务中心联系。 如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方 式拆卸或修改设备。 （对未经认可的修改或维修导致的问题，本公司不承担任何 责任） 。
2、安装智能球：将安全绳挂钩系于支架的 挂耳上，连接各线缆，当快装转接头两颗 锁紧螺钉处于非锁紧状态时，对准安装标 识，推入智能球并向左（向右）旋转。
紧锁螺钉
miscro SD
3、安装 micro SD 卡（选装）。具体安装方 式请参见 1.2.2 micro SD 卡安装说明。
4、固定智能球：使用 L 型六角扳手拧紧两 颗固定锁紧螺钉。
14
E 系列网络高清智能球机 快速指南
2.1.2 mini 红外智能球安装步骤
1、根据开孔图在天花板上割出相应大小的 孔，注意直径误差在 2mm。
2、将 3 枚蝴蝶夹按指示方向安装至球体 上。
3、将布好的线缆与智能球辫子线连接，验证 智能球是否正常。验证后，按照图中指示位 置及方向，将球机安装到天花板已打孔位置
miscro SD
图1-3 micro SD 卡安装示意图 红外网络智能球 micro SD 卡槽均位于摄像机体后腔内。操作步骤如下所示，安 装前，需拆卸后腔盖 4 枚螺钉，micro SD 卡安装槽位于如图 1-4 所示处。安装完 毕，请将后腔盖装回。
Micro SD 卡位置
图1-4 micro SD 卡安装示意图 mini 非红外网络智能球根据不同的型号， micro SD 卡槽的位置也有所不同， 具体 请以实际设备型号为准， 安装时请对准卡槽小心插入。 卡槽示意图如图 1-5 所示。
5、拧入智能球：将安全绳系与支架挂耳， 连接线缆，然后对准安装标识推入智能球 并旋转直到挂好。
6、固定智能球：使用 L 型六角扳手拧 紧固定锁紧螺钉， 使得球体能够稳定地 挂在转接头上。 上电自检， 确定智能球 是否能够正常启动，安装完毕。
13
E 系列网络高清智能球机 快速指南
第2章 其他方式安装说明

对升降设备的要求 − 使用适合安装地点和智能球安装方式的安全升降设备。 3
E 系列网络高清智能球机 快速指南
− 升降设备具有达到安装位置的足够的举升高度。 − 升降设备具有良好的安全性能。
4
E 系列网络高清智能球机 快速指南
第1章 智能球安装
1.1 清点设备及配件
安装智能球前，请根据设备的装箱清单，查看设备及其配件是否完整，并确认包装箱 内的设备是否完好。
2、固定支架：使用六角螺母垫平垫圈 锁紧穿过支架的膨胀螺丝。
3、安装 micro SD 卡(选装)，具体设置请参 见“1.2.2 micro SD 卡安装说明”。
4、将智能球的安全绳挂钩系于支架的 挂耳上， 连接各线缆， 并将剩余的线缆 拉入支架内。
12
E 系列网络高清智能球机 快速指南
向上推入 旋紧

0501041030508
i
E 系列网络高清智能球机 快速指南
