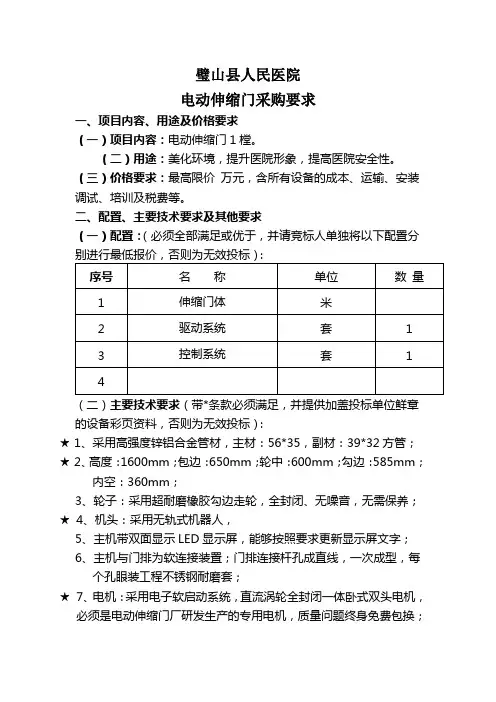

电动伸缩门采购安装要求

本次电动伸缩门采购数量为1台。以下条款适用于本招标项目“西大门电动伸缩门的采购与安装”。投标人所提供货物应符合以下所有条款。

1 总体技术、材料要求和商务要求

1.1电动伸缩门的设计与制造：设计先进、结构合理、运行安全、经济适用、操作简单，其总体技术水平达到当今国内外同类产品的先进水平。

1.2电动伸缩门要有足够的强度、刚度、稳定性和抗倾覆性，整机结构应紧凑，造型美观、坚固耐用，密封性好、保护环节完善，成套性强，安装调整方便，可维护性好。各机构能安全可靠地运行，震动、噪声、环保、节能均符合现行有关标准的要求，消防和安全均符合中国的现行有关标准。保证运转平稳，能连续长时间运转。

1.3电动伸缩门的钢结构、机械系统、电气系统和安全保护装置要符合现行国内有关规范和标准。

1.4电动伸缩门必须充分满足使用方的要求,使用性能和寿命必须具有优于同类一般产品的优点。1.5电动伸缩门的设计图纸和技术文件的制图方法、尺寸、公差配合、符号等都应采用公制体系，并符合现行有关标准或中国现行有关国家标准的规定。

1.6电动伸缩门厂家应负责总体设计、制造和电动伸缩门及其控制系统（含附件）的供货、运输、安装、调试等工作，以及附件供货、安装与调试。投标方提供整套系统的全部零部件及附件，招标方只提供风水电气的接口。

1.7在合同签订后的7日内，投标人应向招标人提供所需的电动伸缩门全部电气配置图。

1.8在投标文件技术部分要有所投标产品的图样，供招标单位审阅。

1.9投标方应在报名截止日第二天及时联系招标方勘踏现场，与招标方进行技术方案对接。勘踏现场时间就定在报名截止日第二天的上午9:00.投标方必须取得招标方提供的勘踏现场证明方可投标,否则为无效投标。

1.10付款方式：货到付全款的30%，安装完毕并验收合格后付全款的60%，余款一年质保期后无质量问题付清。

1.11中标方结算时应出具增值税专用发票；

1.12本项目系投标商提供全部设备及相关系统集成服务的“交钥匙工程”;

1.13对所有设备要求在合同签订后必须在1个月内安装调试完毕。

2 设备概述

2.1设备名称：电动伸缩门

2.2设备用途：用于西大门的启闭，达到控制大门封闭与放行的目的。

2.3主要参数

2.4采购设备范围：地面破碎及混凝土制作、电动伸缩门、遥控器、电缆及其附件，响应技术要求1.6条款之规定。

3 环境条件和动力

3.1环境条件

（1）、使用环境温度： -20℃～+40℃

（2）、安装地点：室外

3.2动力供给

三相四线380（10%），50（1）。

3.3 环保要求：设备运转时噪音不大于60（A）

4 设计和制造标准

4.1设计和制造标准：电动伸缩门的结构强度、刚度，设计使用寿命不低于30万次（招标文件中提供证明材料），机构工作安全、平稳、可靠，机构的震动、跳动、噪声符合质量标准的规定。

4.2电动伸缩门必须满足相应的全国性行业标准。

5 技术规范

5.1设备结构及要求：

电动伸缩门主要由伸缩门体、传动装置两部分组成。传动装置由机头和控制系统等组成。

电动伸缩门必须具有电气部分防雨雪、整体抗风的质量特性。

电动伸缩门可遥控、手动、电动，遥控无障碍50米范围内自由遥控。

整体方案须符合相关标准规定。应充分考虑使用设备的先进性，安全性，可靠性，实用性和节能性五大因素，进行优化设计，使提供的产品最适合招标方的使用状况。

5.2 伸缩门体

伸缩门体是由门体主框、门体斜管、底梁、耐磨套、轴（定轴、滑轴）及门体轮等主要部件组成。

门排主框采用一体式弯管成形, 采用新式滑块滑动结构，从外观要求看:门体曲简洁;从结构角度看:门体主框没有塑胶件连接。门体斜管采用下固定上滑动的新式交叉连接方式，抗风钩位于底梁的中间，采用不锈钢材料，要求具备很强的抗风性能，能确保电动门在强风的吹袭下仍照常运行。门

体永不变型坚固耐用。主框规格：φ48*1.2(铝合金)。斜管规格：φ48*1.0(铝合金)。机头侧板采用1.2厚铝塑板。耐磨套采用橡胶材质，使用年限10年，质保叁年。

伸缩门体采用自锁式滑条结构或滑槽结构，解决滑条易脱落问题。全新上固定下滑动结构，滑块与滑道紧紧相扣，永不脱落。定杆与滑杆之间采用耐磨套。

伸缩门体采用大跨度底盘，具备超强的防推倒、抗台风能力。

门排采用四排连接使门体运行更加均匀顺畅，多排交叉斜管使门体结构更稳定。

斜管铰接处采用耐磨套，

5.3 传动装置

传动装置由机头、主控制板、机箱、显示屏等组成。

机头由驱动器和电气部分组成，它固定在门体的一端，带动门体伸缩运动，与门体配套使用。机头采用大功率动力驱动系统，电机采用蜗轮蜗杆传动，材质为合金材料，要求具有韧性强、耐磨性强、机械摩擦损耗小和机械传动效率高的特点。机头采用一体化设计，无需维护、噪音小、长时间运行不热并有过热保护功能，安全可靠。机头底座采用工程材料一体式注塑成型采用高品质铝合金外壳电机，电机缓启动，涡轮电机，并自带散热风扇，能快速、有效地降低电机温升。并配备热敏保护功能,当电机温度达到135℃以上时会自行断电保护,不会轻易烧坏电机。

机头具有智能纠偏功能, 在无任何轨道的情况下均能按预定路线行驶，并且不受门体长度的限制，终点偏移量不大于2厘米。在行驶过程中如受外力影响而使机头完全偏离预定路线时，它会自动检索预定路线、自动纠错，保证门体按预定路线行驶。

带自动刹车功能,设有专用门控定位自锁装置，确保伸缩门关闭到位时，被牢牢锁住，保证机头不受外力影响而移位或倒下。

驱动系统采用带软启动功能和机械缓冲装置的控制系统，在启闭时避免主机产生晃动、磨擦、噪音以及避免因惯性造成的损坏。

电动伸缩门带智能远红外探头防撞装置，当门在运行时，遇人或异物30-50，可自行返回运行，从而保障车辆及行人的安全。

电动伸缩门具有放爬自动报警功能，在门体关闭状态下能感知爬门物体，并发出报警信号，提醒用户，确保了户内安全。

电动伸缩门具有离心式离合器，在停电时只需将钥匙从专用离合孔插入，轻松旋转一定角度，即可转为人工推拉。

电动伸缩门双面显示屏外观设计要求形象大器美观。有加大的动感显示屏,内容更丰富,字体更大更清晰,可随客户意愿显示250字以内广告字样，显示屏大小280*280 电压12V，配备接口，客户可根据需求自行输入文本。

机箱用于安装电机、主控制板、显示屏、显示屏电源等，同时安装有驱动轮。

主控制板具有控制电动伸缩门的开、关、停等功能。控制盒：固定在机头内，由它接收控制器发出的指令控制门体的运行。台式控制器：主要由值班人员在值班室内使用。手柄遥控器：主要配

备车辆使用，可在机头周围10-30米内（根据现场的无线电通讯环境而定）活动控制大门的开、关。

5.4车轮

机头轮轮毂采用高强度的铝合材料压铸成型，轮毂外圈采用高耐磨的橡胶，在10米行程里，

通过30万次来回测试，走轮无明显磨损，而且风雨后的流沙积石丝毫不影响电动门的正常运行。

5.5电控系统

5.5.1设备中所有电线在接头处都要有线号标识，并与图纸中的标识一一对应。设备上的实际部

件图纸上都能一一找到。

5.5.2投标方负责提供自电气控制柜到设备间所需全部电缆电线及相应的安装配件。

5.5.3控制系统设有紧急断电控制元件，应安全、可靠，内设短路和过流保护等功能。

5.5.4电动伸缩门采用耐高温、抗寒性能好的阻燃电缆。要求电缆材料表面耐寒抗养化，夏天90℃

时和冬天零下50℃时仍然正常使用。

5.6涂装和外观标识

见投标方技术文件里的图样

涂装要求：门体大框采用一体化圆柱形铝合金，颜色深灰。

参考规格参数：

规格参数

名称H W W1 W2 W3 W4 W5 W6

常规 1.6米495 68 282 398 730 ￠48主框边距

435

6 安装、调试、验收

6.1在货物最终验收交付之前，所有货物及投标方安装、调试所需材料、工具、配件等由投标方自负安全保管责任。

6.2货物到达现场的卸车、保管费用由投标方承担。

6.3电动伸缩门安装要求：

1）提前做好和招标方的沟通工作，地面破碎和混凝土地面制作必须提前做好。

2）应尽量避免在安装现场焊接和切割，必须动火的，须得到招标方的批准和认可。

3）现场安装人员必须是具有相关工作经验、经过相关培训的熟练技工。

4）为保证施工进度和安全，供应商应保证在施工现场有足够的前述人员，并不可频繁调换。

6.3调试：设备出厂前应做好试验、调试工作，保证设备到场后可正常工作。

1)首先用手动的方式人工推拉门体，检查门体运行是否正常，在确定门体运行正常的情况下，方

可接通电源。

2)接通电源，控制盒电源指示灯亮，按“开”按纽，“开”指示灯亮，门体能自动打开至设定的

限位处自动停止。按“关”按纽，“关”指示灯亮，门体能自动关闭至设定的限位处自动停止。

3)在调试运行过程如发现门体运行限位不准确，可调整限位开关的高度。

4)调试运行5次以上，如一切正常方可投入使用。

6.4验收

6.4.1确认所有元件及配件是否齐全；确认主要元件品牌是否按照合同要求。

6.4.2试验前的准备：检查电动伸缩门各部件是否安装正确，各运转部件是否可靠、平稳运转，各注油点是否填充规定的油脂，减速机内部是否按规定添加润滑油等。检查电动伸缩门安装固定平台是否牢固，确保测试实验安全。确认所有油管是否紧固，安装是否正确。

7 制造和安装调试周期

合同设备交付时间为30天。合同生效后，投标人应根据合同的安装内容与土建工程同步协调施工。

招标方的代表有权对制造、安装的全过程进行监督，有权随时在安装现场进行检查和查阅有关资料，投标方应提供一切便利条件，但招标方的检查不代替投标方的责任。

合同设备到达安装现场后，5天内安装调试结束。

8 交工验收

8.1电动伸缩门在投标方加工和装配完成后，通知招标方到投标方组装地进行初步验收。投标方在验收前两周通知招标方参加初步验收。初步验收不合格的产品不得发运招标方现场。

8.2试车：

在招标方指定地点调试结束后需有2小时以上的试车，试车期间由投标方技术人员对用户方操作人员进行操作培训，在用户操作人员确认设备系统稳定后方可进行验收；

在试车期间，不得对电动伸缩门的任何部位进行调试或改变参数设置；

如果系统发生故障，修理时只能更换部件，不能修理部件。系统恢复正常后，要重新开始2小

时的试车；

试车结束后方可进行正式验收。

8.3验收程序：

电动伸缩门终验收在招标方所在地进行，验收按合同、技术协议、投标方提供的自检报告以及本技术协议规定的标准进行验收。

在正式验收的前2周，投标方负责提供一份用于正式验收的《验收书》供招标方认可，经招标方签字认可后《验收书》方可生效。

正式验收要在双方参加验收的人员全部到场后方可进行。

验收项目要严格按《验收书》的规定进行，检测结果双方代表签字后有效。

9投标文件必须具有

9.1投标文件必须提供使用说明、电气图、电动伸缩门装配图、装箱单、合格证、检验报告及三

年以内的工程业绩等。

9.2提供原产地国家的出厂证明文件、原产地出厂合格证、原产地装箱单各一份（进口部件）。

9.3提供培训资料，包括安装、维修、操作所需全部信息。

9.4电动伸缩门及电机配有技术参数、图文说明等。

10 操作维护培训

供应商应对招标方的设备维修人员进行必要的培训，并提供相应的培训资料。培训内容包括但不限于如下项目：

操作培训，包括正常和应急情况下的各种操作。

专业维修培训。

解释所有可能的故障信息、原因和解决办法，最好进行实地故障查找、排除演示。

所有硬件组成功能的理论和实际指导。

驱动指导(基本功能，运行方式等)。

实际指导(模拟和消除错误，变频器，急停情况的执行，断电模拟)。

11 质量保证及售后服务要求

11.1项目管理方案：投标方对于电动伸缩门的建造项目要有一个完整的项目管理方案，在投标或签订技术协议时，应提供项目管理文件供招标方认可，招标方有权要求投标方对其项目管理方案进行改进，为双方在项目管理方面的密切配合建立良好的基础。

11.2交工验收完成后质量保证期为36个月。

11.3在质量保证期内，如果电动伸缩门的主要结构、机械、电器的零部件发生重大故障，针对该零部件要重计质量保证期从更换日计算36个月。

11.5电动伸缩门所选的机械、电器和部件质量要有充分保证。电动伸缩门供应商需要在国内拥有完整的售后服务体系，包括办事处、备品仓库、合资或独资工厂，以便为快速服务提供充分的保障。在质量保证期内，如果设备停台时间超过3天，招标方将有权利要求投标方赔偿其经济损失。

11.6在质量保证期外，制造厂家能够继续提供良好的售后服务和维修保养方案。

11.7电动伸缩门交工验收后投标方应有定期回访，回访时间间隔不超过6个月。

11.8投标方应向招标方免费提供操作、保养、维修培训。

11.9具体的质保要求：电机免费质保10年，门体、大框、斜管、底梁、走轮、耐磨套、水泥地石、显示屏免费质保3年，人为和自然灾害除外。

12 备件和专用工具

12.1由投标方随机提供所有专用工具。（专用工具或非标准工具必须配备）

12.2随机备品备件和易损件：必须按《附件9易损易耗配件明细表》所列项目随机提供备品备件和易损件：

所有备品备件及易损件必须与电动伸缩门本体的部件同一型号和规格；

数量说明：每台电动伸缩门提供一套上述列举的所有随机备品备件和易损件。

13 供货范围

13.1主要货物

14 关键零部件的选择要求

供应商必须提供以下数量的相关手册：

未尽事宜可通过共同协商解决。招标方有权提出因采用的标准、规范及现场情况发生变化而产生的补充要求。

本技术要求所使用的标准、规范如与生产单位采用的标准、规范发生冲突，按较高版本执行。
