水质自动采样器的产品简介

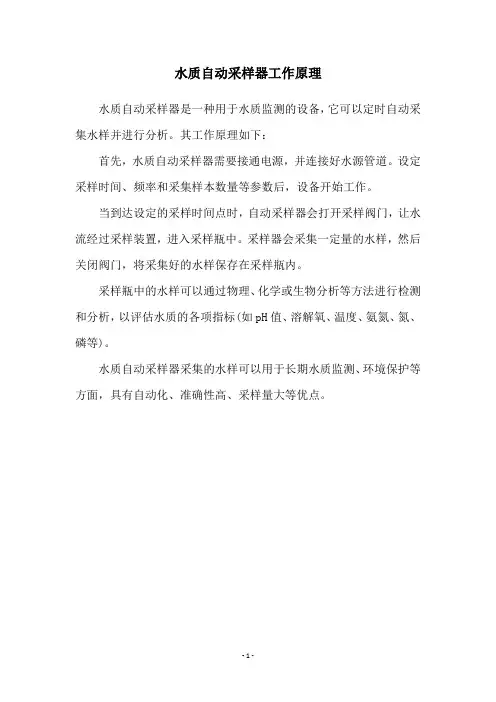

水质自动采样器工作原理
水质自动采样器工作原理
水质自动采样器是一种用于水质监测的设备，它可以定时自动采集水样并进行分析。
其工作原理如下：
首先，水质自动采样器需要接通电源，并连接好水源管道。
设定采样时间、频率和采集样本数量等参数后，设备开始工作。
当到达设定的采样时间点时，自动采样器会打开采样阀门，让水流经过采样装置，进入采样瓶中。
采样器会采集一定量的水样，然后关闭阀门，将采集好的水样保存在采样瓶内。
采样瓶中的水样可以通过物理、化学或生物分析等方法进行检测和分析，以评估水质的各项指标(如pH值、溶解氧、温度、氨氮、氮、磷等)。
水质自动采样器采集的水样可以用于长期水质监测、环境保护等方面，具有自动化、准确性高、采样量大等优点。
- 1 -。
水质采样样品箱以及固定剂箱的介绍
我公司生产有各类手动采水器（包含有机玻璃采水器、不锈钢采水器、贝勒管采水器、表层油类采水器等，详见网站）以及自动采水器（包含手持式自动采水器、全自动采水器、等比例采水器、在线式采水器、AB桶超标留样采水器等）以及配套的水质样品箱，现主要介绍水质样品箱和水质采样固定剂箱。
1、TC-BX-1型便携水质样品箱（铝合金箱体，10*1000mL）一、仪器简介TC-BX-1型便携式水质样品箱是我公司设计的一款适合野外采样后储存水质样品的设备，该样品箱由箱体和样品瓶组成。
箱体由铝合金复合材料制作而成，坚固耐用，适合野外环境使用；样品瓶材质为放心的聚乙烯，适合常规水样的储存。
二、规格（可定做500mL、250mL）样品箱尺寸：长46cm*宽20cm*高23cm容积：10个*1000mL/个箱内内置有挡板，每个样品瓶都有独立的空格放置，不会摔倒2、TC-BX-2型便携式水质样品箱配套全自动水质采样器（铝合金机箱，12*1000mL）一、仪器简介TC-BX-2型便携式水质样品箱是我公司设计的一款适合野外采样后储存水质样品的设备，该样品箱由箱体和样品瓶组成。
该款水质样品箱可配套手动、半自动、全自动水质采样器使用，箱体由铝合金复合材料制作而成，坚固耐用，适合野外环境使用；样品瓶材质为放心的聚乙烯，适合常规水样的储存。
二、规格（可定做）样品箱尺寸：长55cm*宽20cm*高23cm容积：12个*1000mL/个3、TC-BX-S型便携式水质样品箱（塑料机箱）一、仪器简介TC-BX-S型便携式水质样品箱是我公司设计的一款适合野外采样后储存水质样品的设备，该样品箱由箱体和样品瓶组成。
该款水质样品箱可配套手动、半自动、全自动水质采样器使用，箱体由工程塑料制作而成，轻便易携带，坚固耐用，适合野外环境使用；样品瓶材质为放心的聚乙烯，适合常规水样的储存。
二、规格规格：10×250mL、10×500mL、10×1000mL三种规格任选组成：便携箱+对应规格10个聚乙烯瓶箱内带有隔板，每个样品瓶均有独立位置4、TC-BX-C型便携式水质样品箱（玻璃瓶）250mL500mL1000mL100mL注射器5、TC-BX-8型水质采样固定剂箱一、水质采样固定剂箱固定剂箱简介水质监测现场采样时，须对水样添加固定剂进行保护以确保实验数据准确。

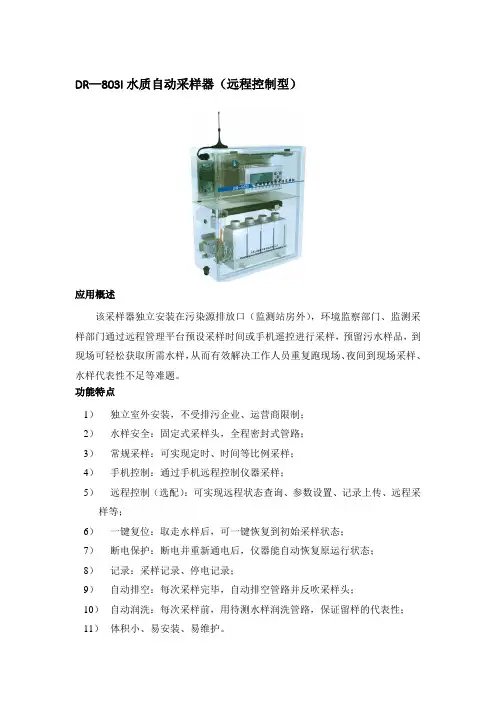

DR—803I水质自动采样器(远程控制型)
DR—803I水质自动采样器（远程控制型）
应用概述
该采样器独立安装在污染源排放口（监测站房外），环境监察部门、监测采样部门通过远程管理平台预设采样时间或手机遥控进行采样，预留污水样品，到现场可轻松获取所需水样，从而有效解决工作人员重复跑现场、夜间到现场采样、水样代表性不足等难题。
功能特点
1）独立室外安装，不受排污企业、运营商限制；
2）水样安全：固定式采样头，全程密封式管路；
3）常规采样：可实现定时、时间等比例采样；
4）手机控制：通过手机远程控制仪器采样；
5）远程控制（选配）：可实现远程状态查询、参数设置、记录上传、远程采样等；
6）一键复位：取走水样后，可一键恢复到初始采样状态；
7）断电保护：断电并重新通电后，仪器能自动恢复原运行状态；
8）记录：采样记录、停电记录；
9）自动排空：每次采样完毕，自动排空管路并反吹采样头；
10）自动润洗：每次采样前，用待测水样润洗管路，保证留样的代表性；11）体积小、易安装、易维护。
技术指标
采样瓶规格：500ml×4瓶
单次采样量（5～500）ml
采样间隔（2～9999）min
采样记录1000条
采样量误差±7%
采样垂直高度≥8m
水平采样距离≥80m
管路系统气密性≤-0.085MPa 平均无故障连续运行时间（MTBF）≥1440h/次
通讯接口RS-232/RS-485
工作电压AC220V±10%，50Hz±1Hz
工作温度－15℃～50℃
工作湿度≤85%RH。
自动水质采样器有哪些类型,采水器怎么选择
1、水质采样器根据应用的场合，可以分为固定式在线式采样器与便携式可移动采样器；固定式在线式采样器一般会与在线水质监测设备联机运行，比如与在线式COD 测定仪实现超标留样功能，与数据采集传输仪联动实现远程控制采样功能；便携式水质采样器一般应用于户外或者野外的水质自动采样，它要求采样器体积要便于移动，稍大一些的便携式采样器一般会具有底轮、拉杆等附件，便携式采样器还需要具有备用电源，以应用于无外电源的场合，优秀的便携式水质自动采样器会具有车载充电或太阳能供电等模式；除了固定式和便携式的，还有一些两用的，可以做在线水质采样，也可以便携式水质采样下附：便携式水质采样器和固定式水质采样器TC-8000G型便携式一体野外自动水质采样器一、仪器描述TC-8000G型便携式一体野外自动水质采样器采用一体式设计，整机嵌入坚固的一体式设计工具箱内，整机防水设计，外壳坚固，功能丰富，操作简单，可全天候应用，无需有复杂的专业知识，该产品非常方便用户便携应用，亦可在某些特定的场合作为在线采样器使用，性价比高，满足用户的大应用需求。
二、功能特点1、机箱采用一体化开模设计，整机坚固耐用；采用防水设计，防护等级IP67，可在雨雪等恶劣天气中工作；2、仪器自带底轮，自带拉杆，方便用户移动应用；3、内置锂电池供电，满足48小时工作（可增加电池以继续延长工作时间），支持车载供电、太阳能等多种充电方式；4、电池电量自动检测，当内置电池欠压时提示用户及时充电；5、桶满自动检测，非接触式检测方式，当采样桶中水满时自动停止采样，并声光报警提示用户；6、缺桶自动检测，当采样桶被移走时自动停止采样，并声光报警提示用户，待重新安装后继续工作；7、混合式步进电机,细分驱动器，运行平稳，噪音极小；8、多种信号接口方式，方便与各种在线设备联机应用，具备USB接口；8、自动采样时，单次采样间隔、采样量、采样次数均可设置，可无限次自动采样；7、具有自动排空功能，可自动排空采样管，清洗采样管路；8、具有支持手动、自动采样功能，正反转向可调，转速可调；9、人性化设计，参数设置方便，操作简单，一键式启动采样；10、具有数据存储功能，设置参数自动保存，断电不丢失，上电自启动；11、蠕动采样方式，采用优质的进口蠕动管，采样误差少；12、平行采样距离：≤100米；垂直采样吸程：≤8米；13、交、直流两用，内置可充电电池，亦可配套外置大容量电池应用。
DR-803K水质自动采样器
第10页
性能参数
功率：75W 工作电压：AC220V±10%，50Hz±1Hz 工作温度：0℃～50℃ 工作湿度：≤85％
第18页
电动球阀A
排水管道
搅拌器A 电磁阀
25个留样瓶
搅拌器B 混合采样桶B
电动球阀B
工作流程
采样器工作时，采样泵按照设定的采样模式 将水样采集到A或B某一混匀桶内，当接收到分析 仪提供的同步信号（分析仪开始工作时输出的一 个开关量信号）时，该混匀桶进入判断延时（分 析仪分析周期）状态，同时由供样泵主动为分析 仪提供分析水样，等待分析仪分析结果；（注： 此功能可解决当采样距离远分析仪不能采样的问 题）
第7页
功能特点
◆ 防溢功能：采样量已满能自动提醒、自动保护。 ◆水样冷藏功能：采用高效制冷装置，可以使采集 的水样保存在0℃～4℃环境。 ◆开关门记录：可检测水样冷藏箱的开关门状态并 记录每次开关门的时间，可记录200条数据。 ◆停电记录：可记录仪器断电和上电的时间，可记 录200条数据。
第8页
技术指标
第11页
重要参数说明
定时采样
按照采样定时表设定，水质自动采样器 将定量水样从采样点采集到混合采样桶中，并 按照设定参数将采集的混合水样排空或分配到 留样瓶中。
第12页
重要参数说明
时间等比例采样
按照设定采样时间间隔，水质自动采样 器将定量水样从采样点采集到混合采样桶中， 并按照设定参数将采集的混合水样排空或分配 到留样瓶中。
有机玻璃采水器,不锈钢采水器,自动采水器
有机玻璃采水器|便携式采水器（购买本款采水器赠送采水配件1套，包括专用绳子10米、止水夹1个、橡胶软管1段、国标安全挂钩1个）一、有机玻璃采水器主要用途：TC-800型有机玻璃采水器主要用于现场取水，适用于河流、湖泊和水库等地表水0-30m 深度内水样以及水生生物样品（除细菌指标与油类以外）的采样。
二、有机玻璃采水器技术参数：1、采水瓶体：有机玻璃材质，配重镀锌不锈钢，内置温度计，上下盖可轻松翻转，实现开合；2、容量：1000mL，2500mL，5000mL3、采样深度：0-30m；4、温度计：测温误差±1℃；5、结构组成：由桶体、带轴的两个半圆上盖和活动底板以及配重、温度计等组成；6、尺寸：1L采水器直径：10cm，高度：21cm，重量：1.5kg2.5L采水器直径：12.5cm，高度：27.5cm，重量：2.1Kg5L采水器直径：15cm，高度：37.5cm，重量：3.1Kg8、瓶身带有刻度，可根据需求采集不同体积的水样，方便使用9、出水嘴采用高强度尼龙材料制作，杜绝铁质镀铜水嘴的易腐蚀（污染采集的水样）及亚克力细管水嘴的易断三、有机玻璃采水器构造及应用有机玻璃采水器由采水器主体、外置配重环和内置温度计三部分组成，配重主要为了采水器的快速下沉；温度计主要为了测量所采集的水质的实时温度。
有机玻璃采水器主要用于水质以及水生生物样品的采集，也适用于除细菌指标与油类以外水质样品的采集。
浮游植物的采样,也可采用有机玻璃采水器。
定量样品采集，在静水和缓慢流动水体中采用有机玻璃采样器采集。
主要用于水环境领域，野外取水样专用，用于河流、湖泊和水库等地表水0-30m深度内的水样采集。
超过30米以及水流湍急的复杂水域建议使用TC-800s 型不锈钢采水器。
四、有机玻璃采水器配置清单采水器主体（含温度计、配重）1个、不锈钢把手1个、说明书1份、保修卡1份、合格证1份不锈钢采水器|便携式手动采水器|海水采水器（购买本款采水器赠送采水配件1套，包括专用绳子10米、止水夹1个、橡胶软管1段、国标安全挂钩1个）一、不锈钢采水器用途：适用于环境监测站、化工厂、学校等工作人员现场取水，由于采用了不锈钢材质，瓶体坚固，可用于水流湍急的河流、海水等复杂水域的采样二、不锈钢采水器规格：采水瓶体：304型不锈钢（可抵抗海水腐蚀）采样容量：500ml、1000ml、2000mL、2500ml、3000mL、5000ml(也可根据客户需要定制)三、不锈钢采水器用途：不锈钢采水器由304不锈钢桶体、配重环和出水嘴三部分组成；能采集一定深度水源；主要用于水环境领域的水样采集。
JC-800型水质采样器说明书
聚创JC-800型有机玻璃采水器说明一、主要用途：野外取水样专用，用于河流、湖泊和水库等地表水0-30m深度内的水样采集。
主要用于水生生物样品的采集，也适用于除细菌指标与油类以外水质样品的采集。
浮游植物的采样,可采用有机玻璃采水器。
二、技术参数：采水瓶体：有机玻璃材质，配重铅块，上下盖可轻松翻转，实现开合；容量规格：1000mL，2500mL，5000mL采样深度：0-30m；温度计：测温误差±1℃；有机玻璃采水器:由桶体、带轴的两个半圆上盖和活动底板等组成。
三、使用方式：使用时注意先夹住出水口橡皮管,再将两个半圆形上盖打开。
让采水器沉入水中,底部入水口则自动开启。
可采集不同深度层的水样,上面系个绳子,下面进水,上面出水,采水器停在不同深度时,所采的水样,就是这个层次的水样。
下沉深度应在系绳上有所标记,当沉入所需深度时,即上提系绳,上盖和下入水口自动关闭,提出水面后,不要碰及下底,以免水样泻漏。
将出水口橡皮管伸入容器口,松开铁夹,水样即注入容器。
四、说明：因客户反馈使用过程中出现的各种问题（客户的实际要求不同，我们无法全部满足），我公司决定不再给予客户配备绳子、提手等小配件，客户根据自己实际使用自行配置。
我公司至2012年起执行，此产品的定价中相应给予优惠。
同时建议：1、1L和2.5L的采水器因为提手容易脱落，不建议客户安装不锈钢提手使用。
（产品本身具有有机玻璃提手）2、5L采水器因为体积较大，我公司依然配置提手，其他配件不配。
备注：相关配件如有需要提前与客服代表联系说明，我公司尽可能满足客户需求。
本文来自青岛聚创环保。
FC-9624YL固定冷藏式自动水质采样器
确认请按 确认 按键 放弃请按 M 按键
如不覆盖 01 号程序，请按 M 键放弃，回到设置采样界面，重新进入设置采样参数界面，可按 ON 键直接跳至 存储编号部分把 01 改为其他编号。另注：可设置 10 个编号（程序） 。 采样设置 设置采样 设置查询 退 出 请按 （回车键）进入设置查询界面，如下：
2
16.水样储存温度：0～8 ℃可调，温控误差：±2℃ 17.工作环境温度：-5℃ 至 +50℃。 18.电源：AC220V±10%。 19.外形尺寸： 500mm560mm960 mm (长宽高)。 20.重量：50Kg
三.采样器安装、使用注意事项：
1． 仪器使用 AC220V电源时要接好地线，以确保安全。(室内安装） 2． 使用FC-9624YL时，每次取走瓶筐重新放置时要按箭头方向推到后面，保证分配器出水口与采样瓶口对准。 确保水样准确地流入采样瓶内。 3． 开机状态分配器出水口对准的储水瓶为第一瓶，逆时针依次为第二、三……。 4． 放置采样瓶时，一定要把采瓶按到底，以免分配器与采样瓶口相碰无法正常工作。 5. 应定期检查泵管，如果损坏要马上更换。更换时泵管与泵壳之间要留2mm间隙，泵管更换后，先按泵正转或 泵反转键，让泵转动一会，直到泵运转正常，无卡住现象，泵管既安装完毕。 6. 仪器出现异常情况，请立即切断电源，并通知厂家维修，不得自行拆卸。 7． 分配臂的位置出厂前已调整好，不要人为掰扭。 8． 采样器应安装在取水点上方，应避免采样器低于取水点。取水管从采样器到取水点要尽量短，连接采样器 的一端为前端，在取水点的一端为后端。从前端到后端要逐次减低，中间不应有隆起，以免在采样器反向 吹洗时管内存水受阻。从而影响采样精度。 9． 如抽水精度不符合设定的参数，可通过调整泵管长度达到要求，详情见第七页泵参数设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水质自动采样器广泛应用于污染源、污水处理厂进出口，与COD、氨氮、重金属等在线监测仪联机使用。
流量跟踪采样模式，可根据瞬时流量自动调整采样流量，实现连续采样，确保采集的水样更具代表性。
提供A\B桶混合样功能，可向在线监测仪提供无间断的混合水样，可有效避免弥补了在测量周期内的采样盲区在线监测仪间断测量以点代面的不足。
仪器完全符合HJ353-2019、HJ354-2019、HJ355-2019的国家标准，该采样器是在线监控系统、总量减排整体解决方案的理想配套设备。
同时、该仪器可以实现采集混合水样、混匀及暂存混合水样、超标留样及报警、冷藏样品、自动清洗及排空等功能。
水质采样器选型指南
1、水质采样器适用于那些行业？
适用于各级环境监测站、污水处理厂、水利、水务及科研院所，对工业污染源排放口、江、河、湖、海等水样进行自动采样。
水质采样器是用来做什么的？
2、水质采样器用来做什么的？
水质采样器是采集水质样品的一种装置。
分为：人工采样器、水质自动采样器，在线自动采水器。
3、水质采样器类型
(1)人工采样器
型号产品特点
JC-800 带温度计，采样深度达到30米
JC-800A 采样深度达到50米，可以采油和采水
JC-800C 主要有三部分：采样杆和，采样瓶,控制阀门组成，长度达
4米
JC-800D
分为水平式和垂直式，适用于河流,湖泊海洋等任意深度采
样
(2)水质自动采样器
型号产品特点
JC-8000A 最大垂直吸程：10m，无储水瓶
JC-8000B 最大垂直吸程：8m，无储水瓶
JC-8000D
最大垂直吸程：8m，具有12个储水瓶，一体机
样品瓶容量：1000毫升
采样方式：定时定量采样、定流定量采样、等时等流量比例、等时等液位比例、即时定量采样
分瓶方式：单瓶单样、单瓶多样、多瓶单样
JC-8000E
最大垂直吸程：8m，具有12或24个储水瓶，分体式
样品瓶容量：1000毫升
采样方式：定时定量采样、定流定量采样、等时等流量比例、等时等液位比例、即时定量采样
分瓶方式：单瓶单样、单瓶多样、多瓶单样
(3)在线自动采水器
型号产品特点
JC-8000S(便携式) 垂直吸程：8米，具有24个储水瓶
样品瓶容量：1000毫升, 具有远程通信功能
采样方式：定时定量采样、定流定量采样、等时等流量比例、等
时等液位比例、即时定量采样
分瓶方式：单瓶单样、单瓶多样、多瓶单样
JC-8000(台式)
JC-8000G
符合环保厅环办环监〔2017〕61号标准,可连接在线COD
氨氮总磷总氮等在线监测仪器,
可实现超标留样、同步留样、直接留样,可实现定时采样、时间等比、流量等比、流量跟踪、外控采样和远程启动等多种采
样触发方式
