秦山核电厂 15×15－21；外形尺寸为199.3×199.3mm，8层因科镍定位格架。 204根元件棒。 燃料棒长3210mm，活性段长2900mm 包壳直径为10±0.03mm,壁厚0.7±0.04mm,材料为Zr-4。 芯块直径8.43±0.02mm，高度10±0.5mm,双碟形（深度0.35mm）。 铀－5 加浓度为2.40％,2.6725和3.00％。预充压～1.96MPa。燃耗至 30000MWd/tU。 • 大亚湾核电厂 17×17的AFA-2G组件，燃耗为33000MWd/tU。燃料棒直径9.5mm， 长度3859mm。 从2002年使用AFA-3G组件，组件的平均卸料燃耗45000MWd/tU，接 近50000MWd/tU的国际水平。 从AFA-2G至AFA-3G的主要改进是燃料富集度提高至4.45％，采用 Gd2O3-UO2可燃毒物芯块，包壳采用了M-5合金（Zr-1%Nb-0.12%O）, 加大导向管壁厚，降低上下管座的压降，增加3组带有搅混翼的中间跨 距的中间格架，从而提高了包壳管的抗腐蚀、抗辐照、抗弯曲性能和热 工水力裕量。 • 目前法国又有新开发（1999年）的ALLIANCE组件，所有材料（导向 管、包壳管、格架）均用M5合金，燃耗70000MWd/tU。
•
表4-1 各种核燃料的性能对比
UO2 U 熔点（℃） 晶体结构 1133 αRT-668 β668774γ774-MP 2865 FCC 2380 FCC 2850 FCC 640 α 2400 1750 1325 FCC 1325 BCC 11.72（RT） UC UN Pu MOX Th+UO2
氮的寄生 俘获 与氧、氢、水作 用 从UO2制得 生物学上有害
U从心部 向边缘迁 移 与空气、水 作用,与钠不 作用 FBR20% PWR35% 易
五核燃料循环完ppt课件
核燃料循环
1 核燃料循环 2 铀资源 3 勘探与采冶 4 转化 5 浓缩 6 元件制造 7 堆内使用和暂存 8 核燃料的处理
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
铀浓缩
铀－235同位素的浓度 天然铀：0.712％（CANDU） 浓缩铀：2(轻水堆)~10％，低浓缩铀、高浓缩铀 贫料铀：0.2%（未料）
铀浓缩 --同位素分离
铀同位素分离扩散机群
Gaseous diffusion
铀同位素离心级联
Ultracentrifugation
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
世界铀资源分布
加拿大
哈萨克斯坦
美国
价格
南非
澳大利亚
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
世界铀资源用于反应堆的产能效率
按能值折算为标准煤单位：Gt标准煤
天然铀资源
用于热中子反应堆
6.1 核燃料循环 Nuclear Fuel Cycle
前端
后端
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
核燃料循环PPT课件
第五章 核素图和同位素手册
FWHM（60）： 峰康比：64：1 相对效率（60） ：40％
图3 HPGe谱仪60Co能谱图
第五章 核素图和同位素手册
图4 14C标准溶液的液闪谱 图5 90Sr-90Y样品的液闪谱
第五章 核素图和同位素手册
图6 纯化后239Pu 谱图
第五章 核素图和同位素手册
❖ 核燃料循环
核燃料进入反应堆前的制备和在反应堆中燃烧及以后的处理的整 个过程称为核燃料循环。这个过程包括：铀（钍）资源开发、矿 石加工冶炼、铀同位素分离和燃料加工制造，燃料在反应堆中使 用，乏燃料后处理和核废物处理、处置等三大部分。也有一些国 家考虑对乏燃料不进行后处理，或暂不考虑后处理。因此，前者 为闭式核燃料循环（图1-1），后者为开式核燃料循环或一次通过 式核燃料循环（图1-2）。
于1） G3 增殖堆（核燃料转换比大于1）
H．新堆 型开 发阶 段
H1 实验堆 H2 原型堆 H3 商业示范（验证）堆
I1 重水堆，有压力容器式和压力管式之分
I．结构型 式
I2 钠冷快堆，有池式与回路式之分 I3 高温气冷堆，有球床式与柱床式之分 I4 轻水型研究试验堆，有游泳池式、水罐式与
池内罐式之分
479.5 187W 510.6 & 511.0
1460.8 40K
650
600
550
536.7 184Ta 551.5 187W 567.2 583.2 610.5 615.3 618.4 187W 625.5 187W
654.9
685.8 187W
250
200
150
100
50
30.7 179W 58.0 W-K1 & 59.3 W-K2

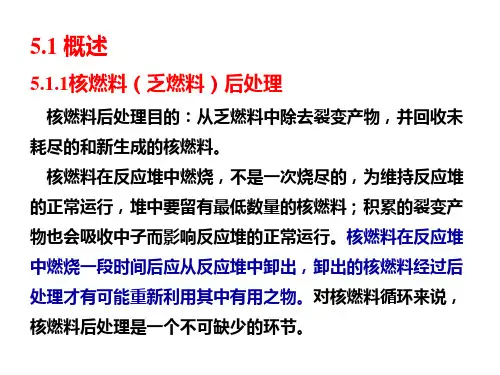

核燃料后处理解析ppt课件
