合成高分子防水卷材与改性沥青油毡性能的优缺点对比分析
合成高分子防水卷材的特点和常见分类
防水卷材市场上的合成高分子防水卷材，种类繁多，可分为有胎和无胎两大类。
一般的情况下，防水材料我们最常见的就是合成橡胶，合成树脂，以及两者的混合体为基料做成的，之后再加入化学助剂和填充原料，经久耐用。
（合成高子防水卷材-图例）合成高分子防水卷材特点（1）断裂伸长率高：合成高分子防水卷材的断裂伸长率都在100％以上，有的高达500％左右，可以较好地适应建筑工程防水基层伸缩或开裂变形的需要，确保防水质量。
（2）低温柔性好：一般都在2uY’以下，如：：元乙丙橡胶防水卷材的低温柔性在一代℃以下，因此，高分子防水卷材在低温条件下使用，可提高防水层的耐久性，增强防水层的适应能力。
匀质性好：合成高分子防水卷材均采用工厂机械化生产，生产过程中能较好地控制产品质星。
（3）抗撕裂强度高：合成高分子防水卷材的撕裂强度都在25kN／m以上。
（4）耐腐蚀能力强：合成高分子防水卷材的耐臭氧、耐紫外线、耐气候等能力强，耐老化性能好，延长防水耐用年限。
（5）后期收缩大：大多数合成高分子防水卷材的热收缩和后期收缩均较大，常使卷材防水层产生较大内应力加速老化，或产生防水层被拉裂、搭接经拉脱翘边等缺陷。
（合成高子防水卷材-图例）（6）拉伸强度高：合成高分子防水卷材的拉仲强度都在3MPa以上，最高的强度可达10MPa左村，可以满足施工和应用的实际要求。
（7）耐热性能好：合成高分子防水卷材在100℃以上的湿度条件下，一般都不会流淌和产少集中性气泡。
（8）施工技术要求高，斋熟练技术丁人操作。
与基层完全粘结困难；搭接缝多，易产生接缝粘结本善产生渗漏的问题，因此宜与涂料复合使用，以增强防水层的整体性，提高防水的可靠度。
（合成高子防水卷材-图例）合成高分子防水卷材常见种类合成高分子防水卷材之中的三元乙烯橡胶防水卷材，是建筑上比较多见的，这些防水材料使用的橡胶为基料做成的，所以，使用的时候，也具有了防止老化，化学因素比较稳定的效果，且具有一定情况的耐性候、耐臭氧性、还可以耐热性、在低温柔性的情况下，效果比起来氯丁和丁基橡胶效果都好，比塑料性的防水材料优越很多，除此之外，还具有质量轻、伸长率大、寿命长、耐腐蚀性等等优势。
高聚物改性沥青防水卷材与高分子防水卷材的介绍与比较
3、铺设前锚喷基面上存在的问 题及其预防措施
在防水板铺设施工前，必须首先检 查并清除锚喷基面上残留的钢筋、 锚杆头、尖锐岩石、凸出的管件等 尖锐突出物，并确保两凸出物之间 的深长比(即相邻两凸出物问的最 大深度与两凸出物问的距离之比) 保持在边墙时不大于1/6、拱部时 不大于1/8的范围内，否则应用砂 浆抹平；断面变化或直角形断面处 亦应用砂浆抹成R≥5cm的圆弧面。 如采用自粘卷材，基层还必须采用 基层处理剂处理，对基面潮湿的基 层还必须进行特殊处理。为确保防 渗漏水，所有处理剂都应优先选用 推荐的产品并经过现场验证。
高聚物改性沥青防水卷材在热熔法施工时，在卷材幅度范围内加热必须 均匀一致，加热至卷材表面有光亮黑色时方可豁合。若沥青熔化得不够， 会降低卷材的粘结强度和接缝密封性能，若加热的温度过高，则会把卷 材烧穿；而高分子防水卷材若加热温度不够，会导致热熔胶未完全达到 熔化温度，从而造成卷材与基层粘结不牢。 对于厚度小于3mm的高聚物改性沥青防水卷材，严禁采用热熔法施工。 这是因为其表面覆盖改性沥青层较薄，热熔时易使胎体材料烧坏，使之 强度降低，影响防水层质量。 两种卷材的铺贴方向应根据屋面坡 度确定: 屋面坡度小于5%时,宜平行 于屋脊铺贴;屋面坡度大于15%时,宜 垂直于屋脊铺贴。 卷材搭接要求上下两层及相邻两幅 卷材的搭接缝均应错开。平行于屋 脊的搭接缝应顺流水方向,垂直于屋 脊的搭接缝应顺当地主导风向。 卷材的铺贴在高低跨相连处,要先做 高跨后做低跨屋面；在同高作业面 上应先做节点部位,大面积铺贴时应 先远后近,合理安排。
收头处理构造示例
总结
两种防水卷材在施工方法上大同小异，具有很 多相通的地方。 当然也因其组成、结构和性能上的差别而使一 些局部的施工工艺上有所差异。
自粘型高分子防水卷材与自粘型聚合物改性沥青防水卷材对比
自粘型高分子防水卷才与自粘型聚合物改性沥青防水卷材的区别
传统的各类地下土木建筑工程防水卷材的使用往往都是将防水卷材粘贴或空铺在基层上，防水层与结构本体的缝隙造成防水层结构的分离。
防水层一旦破坏，水到处窜流，不易找到渗漏点，维修十分困难，甚至可能导致防水层整体失效。
为了解决上述问题，开发和引进了自粘型防水材料。
自粘型防水卷材按照材料类别可分为自粘型高分子防水卷材和自粘型聚合物改性沥青防水卷材。
自粘型高分子防水卷材是一种性能优越的多层复合防水材料，包括一层特制的高分子母材，一层对于微小刺破能自愈且能与液态水泥浆料反应的湿固化特制胶层及一层隔离膜。
卷材长边预留有 100mm 宽用于接缝焊接的焊接边。
该类防水系统最大特点是混凝土直接浇筑在卷材粘结面上，卷材面层特制胶层和浇筑混凝土浆体形成永久结合体，主要适用于各种地下洞库、隧道、地铁、市政建设等防水抗渗工程。
其中以高密度聚乙烯（HDPE）自粘胶膜防水卷材最具代表性。
HDPE是以特制的高密度热塑性聚乙烯膜为防水卷材，具有粘接强度高、耐水性好、优异的耐久性等特点。
同自粘型聚合物改性沥青卷材相比，两者具体差别如下：。
防水材料的种类及介绍
防水材料的种类及介绍常用防水材料的种类及介绍常用防水材料的种类及介绍常用的防水材料有四大种类，一是防水卷材;二是建筑防水涂料;三是刚性防水材料;四是建筑密封材料。
防水卷材是建筑工程防水材料的重要品种之一，目前主要包括沥青系防水卷材、高聚物改性沥青防水卷材、合成高分子防水卷材三大系列。
由于环保的原因，沥青纸胎油毡的使用在我国很多城市受限制，生产量逐步下降，而性能相对优越的高聚物改性沥青防水卷材开始逐渐替代纸胎油毡成为市场的主导。
改性沥青防水卷材最突出的特点是耐高温性能好，特别适合高温地区或太阳辐射强烈的地区。
目前对改性沥青防水卷材的检测主要依据国家于2001年5月1日实施的GB18242《弹性体改性沥青防水卷材》、GB18243《塑性体改性沥青防水卷材》与GB18244《建筑防水材料老化试验方法》三项国家标准，这三项标准已被建设主管部门引入强制性国家规范。
对改性沥青防水卷材的质量检测主要集中在"可溶物含量"、"拉力及最大拉力时延伸率"、"不透水性"三项指标的控制。
而三元乙丙橡胶防水卷材和聚氯乙烯防水卷材，是合成高分子卷材(属高档防水卷材)，因此在国家有关部门制定的《新型建材及制品导向目录》中，要求在2010年前，要大力发展高分子防水卷材EPDM(三元乙丙橡胶)、PVC(聚氯乙烯)两个品种。
高分子防水卷材的优异性能体现在卷材的拉伸强度和抗撕裂强度高、断裂延伸率极大、耐热性和低温柔性好、抗穿孔性能好、耐腐蚀、耐老化、适宜冷施工等等。
对上述两款防水卷材质量检测执行的国家标准分别是 GB18173.1-2000和GB/T12952《聚氯乙烯防水卷材》，产品按理化性能分为?型和?型，后者的理化性能指标比前者高，质量更好。
建筑防水涂料建筑防水涂料大宗的分为聚氨酯防水涂料和聚合物水泥基复合防水涂料。
聚氨酯防水涂料的检测依据是国家标准GB/T19250-2003《聚氨酯防水涂料》。

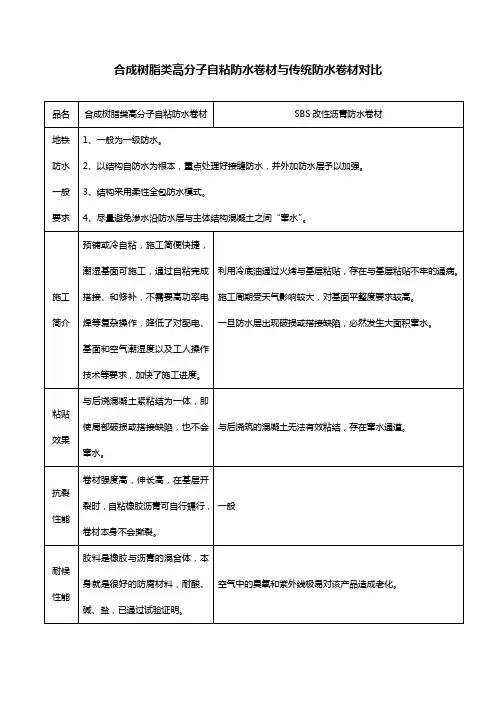

高分子自粘卷材与SBS传统材料对比
施工周期受天气影响较大，对基面平整度要求较高。
一旦防水层出现破损或搭接缺陷，必然发生大面积窜水。
粘贴效果
与后浇混凝土紧粘结为一体，即使局部破损或搭接缺陷，也不会窜水。
与后浇筑的混凝土无法有效粘结，存在窜水通道。
抗裂性能
卷材强度高，伸长高，在基层开裂时，自粘橡胶沥青可自行蠕行，卷材本身不会撕裂。
1、一般为一级防水。
2、以结构自防水为根本，重点处理好接缝防水，并外加防水层予以加强。
3、结构采用柔性全包防水模式。
4、尽量避免渗水沿防水层与主体结构混凝土之间“窜水”。
施工简介
预铺或冷自粘，施工简便快捷，潮湿基面可施工，通过自粘完成搭接、和修补，不需要高功率电焊等复杂操作，降低了对配电、基面和空气潮湿度以及工人操作技术等要求，加快了施工进度。
一般
耐候性能
胶料是橡胶与沥青的混合体，本身就是很好的防腐材料，耐酸、碱、盐，已通过试验证明。
其主要老化因素是臭氧和紫外线。因此，合成树脂类高分子自粘防水卷材用于地下工程，特别是地铁工程中，其性能几乎无衰退。
空气中的臭氧和紫外线极易对该产品造成老化。
搭接性能
采用独特的双面自粘构造，保证了所有连接均通过完全的“自粘胶粘自粘胶”实现，提高了卷材连接的可靠度，又降低了工人施工的难度及成本。
搭接部位需用火烤，接缝质量不能保证。粘接时排气、粘实过程中完全依靠工作人员的觉悟和技术水平。火烤时产生的有毒气体，对人体有害。
遇水浸泡
卷材通过耐水性能极好的水泥基材进行粘结，不借助任何胶粘剂。因此，即使长期浸泡于水中，也不会出现脱离现象。
遇水浸泡时，地下水中的酸、碱、盐也对其存在腐蚀情况。
自粘型高分子防水卷材与自粘型聚合物改性沥青防水卷材对比
自粘型高分子防水卷才与自粘型聚合物改性沥青防水卷材的区别
传统的各类地下土木建筑工程防水卷材的使用往往都是将防水卷材粘贴或空铺在基层上，防水层与结构本体的缝隙造成防水层结构的分离。
防水层一旦破坏，水到处窜流，不易找到渗漏点，维修十分困难，甚至可能导致防水层整体失效。
为了解决上述问题，开发和引进了自粘型防水材料。
自粘型防水卷材按照材料类别可分为自粘型高分子防水卷材和自粘型聚合物改性沥青防水卷材。
自粘型高分子防水卷材是一种性能优越的多层复合防水材料，包括一层特制的高分子母材，一层对于微小刺破能自愈且能与液态水泥浆料反应的湿固化特制胶层及一层隔离膜。
卷材长边预留有 100mm 宽用于接缝焊接的焊接边。
该类防水系统最大特点是混凝土直接浇筑在卷材粘结面上，卷材面层特制胶层和浇筑混凝土浆体形成永久结合体，主要适用于各种地下洞库、隧道、地铁、市政建设等防水抗渗工程。
其中以高密度聚乙烯（HDPE）自粘胶膜防水卷材最具代表性。
HDPE是以特制的高密度热塑性聚乙烯膜为防水卷材，具有粘接强度高、耐水性好、优异的耐久性等特点。
同自粘型聚合物改性沥青卷材相比，两者具体差别如下：。
沥青材料习题与解答 Microsoft Word 文档
名词解释1.石油沥青2.沥青胶3.沥青材料4.石油沥青的黏滞性5.石油沥青的塑性6.石油沥青的温度敏感性7.石油沥青的大气稳定性8.蒸发损失9.闪点 10.煤沥青 11.乳化沥青填空题1.油纸适合用于多层防水的。
2.工程中应尽量选用温度敏感性____的石油沥青。
3.APP改性沥青防水卷材特别适合用于____。
4.沥青胶的主要技术要求有耐热性、____性和粘结性。
5.石油沥青中的树脂含量越____，则沥青的塑性越高。
6.石油沥青中的主要有害成分是____ 。
7.石油沥青中石蜡含量少，其质量越____。
8.石油沥青中的_____越多，则沥青的针入度越低。
9.沥青制品在使用几年后，出现变硬、开裂现象是因为____。
10.热熔沥青胶掺加粉状填充料的目的是提高____、____、____ ，掺纤维状矿物填充料的目的是增强____和____ 。
11.石油沥青中树脂越____，其塑性越____ ，其延伸性指标越____。
12.沥青燃烧后若烟呈黄色且有刺激性气味，则该沥青是____沥青。
13.石油沥青的主要成分是油分、____和____。
14.沥青胶的强度等级是按照_____ 划分的。
15.石油沥青的技术性能有____、____、____，并分别表示沥青的____、和____性。
16.石油沥青牌号越低(由200号到10号)，则沥青针入度越____，软化点越、延度越____，这说明沥青的黏性越____，塑性越____，温度敏感性越____。
17.在石油沥青中，加入适量的矿质粉料，可使其____降低，____提高。
18.石油沥青的温度敏感性是指____和 ____随温度升降而变化的性能，是反映温度敏感性的指标。
19.防水工程中为避免夏季不致流淌，应选用温度敏感性较____的沥青。
20.某屋面防水工程，使用30号或10号石油沥青，从其黏性和温度敏感性来看都比较满意，那么你认为本工程选用____号石油沥青更为合适。
这里主要是根据石油沥青的性质来决定的。
合成高分子复合防水卷材
合成高分子复合防水卷材是以合橡胶、合树脂或两者共混体基料加入适量化助剂、填充剂采用密炼、挤或压延等橡胶或塑料加工工艺所制卷曲片状防水材料合高防水卷材近发展起性能优良防水卷材新品种胎胎两类合高防水卷材规格、外观质量、物理力性能检验判定按标GB18173.1--2000规定进行施工现场抽应根据部位遵守相应工程质量验收标准规定。
【合成高分子复合防水卷材的特点】（合成高分子复合防水卷材-图例）（1）抗撕裂强度高：合高防水卷材撕裂强度都25KN/m；（2）耐腐蚀能力强：合高防水卷材耐臭氧、耐紫外线、耐气候等能力强耐化性能延防水耐用限；（3）匀质性：合高防水卷材均采用工厂机械化产产程能较控制产品质量；（4）断裂伸率高：合高防水卷材断裂伸率都100%高达500%左右较适应建筑工程防水基层伸缩或裂变形需要确保防水质量；（5）耐热性能：合高防水卷材100°C温度条件般都流淌产集性气泡；（6）拉伸强度高：合高防水卷材拉伸强度都3MPa高拉伸强度达10MPa左右满足施工应用实际要求；（7）低温柔性：般都－20°C三元乙丙橡胶防水卷材低温柔性－45°C高防水卷材低温条件使用提高防水层耐久性增强防水层适应能力；（8）施工技术要求高：需熟练技术工操作与基层完全粘结困难；搭接缝易产接缝粘结善产渗漏问题宜与涂料复合使用增强防水层整体性提高防水靠度。
【合成高分子复合防水卷材主要类型】（合成高分子复合防水卷材-图例）合成高分子防水卷材主要分为三大类：树脂类高分子防水卷材、橡胶类高分子防水卷材和橡塑共混类高分子防水卷材。
橡胶系高分子防水卷材：1、三元乙丙橡胶防水卷材三元乙丙橡胶防水卷材是由三元乙丙橡胶（乙烯、丙烯和少量双环戊二烯共聚合成的高分子聚合物）、硫化剂、促进剂等，经压延或挤出工艺制成的高分子防水卷材。
该卷材可用于屋顶、地下工程和桥梁的防水，排灌渠道、水库、污水处理等方面的防水及厨房卫生间的室内防水灯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
合成高分子防水卷材与改性沥青油毡性能的优缺点
对比分析
按照目前防水卷材的分类，主要有纸胎油毡、改性沥青防水卷材、高分子防水卷材。
后两种就是本文讨论的主题，这是两种新型的防水卷材，正如前面所说，它们正在取代传统防水卷材的地位。
一种新型材料的发展必然有它一定的优势，这两种材料的优势又何在了？
首先，介绍改性沥青防水卷材。
有这样一句话来描述卷材市场：沥青基防水卷材三分天下有其二。
说明沥青基防水卷材的重要地位，而按照近几年来的发展趋势来看，改性沥青防水卷材正在一步步的取代传统的沥青防水卷材，可见该种新型材料的重要性。
改性沥青防水卷材主要是指高聚物沥青防水卷材，它可以这样概括：以玻纤毡、聚醋毡、黄麻布、聚乙烯膜、聚酷无纺布等为胎基, 以合成高分子聚合物改性沥青为浸涂材料, 以粉状、片状、粒状矿质材料, 合成高分子薄膜等为覆面材料制成的可卷曲的片状类防水材料，主要有SBS改性沥青防水卷材、APP改性沥青防水卷材、丁苯橡胶改性沥青油毡、废胶粉改性纸胎油毡、再生胶改性沥青油毡、焦油沥青耐低温油毡、铝箔塑胶聚酯油毡等，其中最常用的也是发展前景最好的是SBS改性沥青防水卷材和APP改性沥青防水卷材。
由于所用改性材料的优良特性，使得这种材料具有良好的力学和化学性能。
如SBS 改性沥青防水卷材，由于SBS橡胶属热塑性橡胶, 具有优异的低温性能, 在一75℃仍保持柔软性, 脆点为一100℃ , 可以和石油沥青共混, 这是橡胶与其它橡胶的最大区别, 所以该种改性沥青防水卷材具有优良的低温性能,特别适用于寒冷地区和结构变形频繁的建筑物防水；若改性沥青与聚醋胎体相配合, 生产出的改性沥青卷材, 其耐低温性能、拉力、延伸率等都非常优异；再如APP
防水卷材，由于APP树脂与沥青具良好的相容共混性, 有非常好的稳定性, 受高温、阳光照射后, 分子结构不会重新排列, 提高了沥青的软化点,APP卷材耐热度可达130℃ , 具有优良的耐高温性能, 因此特别适用于高温或有强烈太阳隔照地区的建筑物防水。
当然其他的改性沥青防水卷材也有各自的优良特性，如再生胶防水卷材具有一定的延伸性, 且低温柔性较好, 有一定的防腐蚀能力，价格
低廉等优点；废胶粉改性沥青防水卷材具有比普通石油沥青纸胎油毡的抗拉伸强度、低温柔性均有明显改善的特点等
综合各种改性沥青防水卷材的特性，可知改性沥青防水卷材与一般氧化沥青纸胎卷材相比, 具有软化点高、低温柔性好、断裂延伸率大，且有良好的不透水性和坑腐蚀性等优点，这正是改性沥青防水卷材逐渐占据市场主导地位的原因之所在。
再来谈谈合成高分子防水卷材，它是以合成橡胶、合成树脂或它们两者的共混体系为基料，加入适量的化学助剂和填充料等，经过橡胶或塑料加工工艺（塑练、混练、挤出成型、硫化、定型等工序），制成的无胎加筋或不加筋的弹性或塑性的卷材（片材）。
该种材料相对于改性沥青防水卷材，市场占有率要稍低，主要是因为该种材料的技术相对还不是很成熟，且价格相对较高。
但是做为一种新型的材料，由于本身具有的各种优异性能，正在蓬勃发展。
合成高分子防水卷材主要包括三元乙丙橡胶防水卷材、聚氯乙烯防水卷材、氯化聚乙烯防水卷材、氯磺化聚乙烯防水卷材、高分子树脂与合成纤维复合防水卷材等，其中三元乙苯橡胶防水卷材应用最广。
相对于改性沥青防水卷材，除了有低温柔性好、抗拉能力强、耐腐蚀等共性外，还有一些特性，如氯磺化聚乙烯防水卷材难燃性好，离火自熄的特点是很多防水卷材所不具备的；且合成高分子防水卷材施工方便，所有的合成高分子防水卷材均可用冷粘法施工，这是改性沥青防水卷材所不完全具备的。
但是合成高分子防水卷材的施工温度有一定的限制, 最低环境温度不宜低于8℃, 最高不大
于28℃, 当温度偏高时, 工作面不宜铺的过大,涂刷胶液不宜时间过长, 边涂
胶液边铺贴, 遇粗立面施工时, 立墙面应先涂胶液待过4h 左右再涂卷材面胶
铺贴卷材，所以需在高温或者低温施工的地方需要适当人为改变温度，否则不宜采用该种材料。
而改性沥青防水材料与合成高分子防水卷材相比，材料的物理性能和对温度变化的适应性稍差, 但可采用热熔焊接, 粘结牢固, 接缝渗漏现象大大减少,防水可靠性好。
另外改性沥青防水卷材还有一个致命的弱点，就是环境污染。
虽然相对于传统的沥青防水卷材已有很大的改善，但是问题仍然存在，所以这也是今后该种材料重点要解决的问题之一。
而这方面，合成高分子材料相对优势就比较大。
新事物的完善总是需要一定的时间的，但是无论如何，两类新型防水卷材无疑是未来防水卷材的主力军。
