单片机上实现web服务的方法
单片机上实现web服务的方法
在单片机上实现Web服务是一个相对复杂的过程，因为单片机通常没有足
够的计算能力和存储空间来处理Web服务器的需求。
然而，有一些方法可
以在单片机上实现基本的Web服务。
一种常见的方法是使用嵌入式Web服务器。
嵌入式Web服务器是一种专
为在小型设备上运行而设计的Web服务器。
它们通常具有较小的代码尺寸，能够处理基本的Web请求，并在单片机上运行。
常见的嵌入式Web服务
器包括Boa、Mini-HTTPD和uHTTP等。
要使用嵌入式Web服务器，您需要将Web服务器代码编译为目标单片机
的可执行文件，并将其上传到单片机上。
然后，您可以使用Web浏览器或
其他客户端来访问您的单片机上的Web服务。
另一种方法是使用MQTT协议。
MQTT是一种轻量级的发布/订阅消息传输协议，专为在低带宽和不可靠的网络上传输消息而设计。
它非常适合在单片机上使用，因为它不需要大量的计算和存储资源。
要在单片机上使用MQTT协议，您需要选择一个支持MQTT的库或框架，并将其集成到您的单片机项目中。
然后，您可以使用MQTT客户端库来编
写代码，以便将您的单片机连接到MQTT代理服务器，并发布和订阅消息。
您可以使用现有的MQTT代理服务器，如Mosquitto或Eclipse Paho，或者您也可以自己搭建一个MQTT代理服务器。
需要注意的是，要在单片机上实现Web服务，您需要具备一定的嵌入式系
统和网络编程经验。
此外，由于单片机的资源有限，您需要仔细考虑您的项目需求和限制，以确保您的Web服务能够有效地运行并满足您的要求。

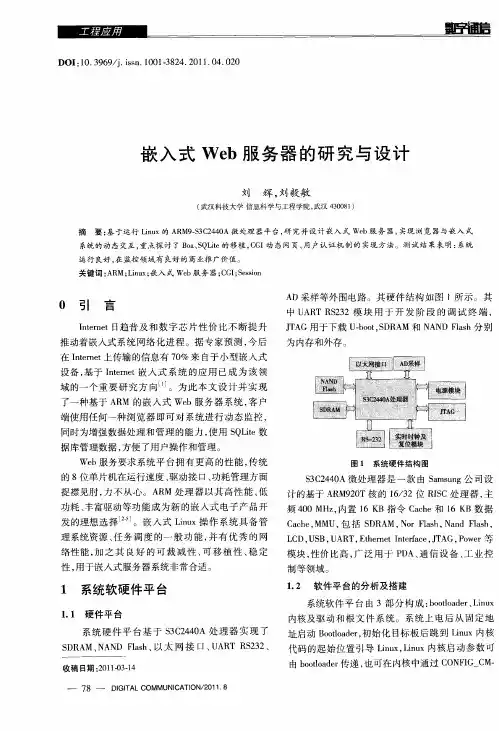

嵌入式Web服务器的研究与设计
