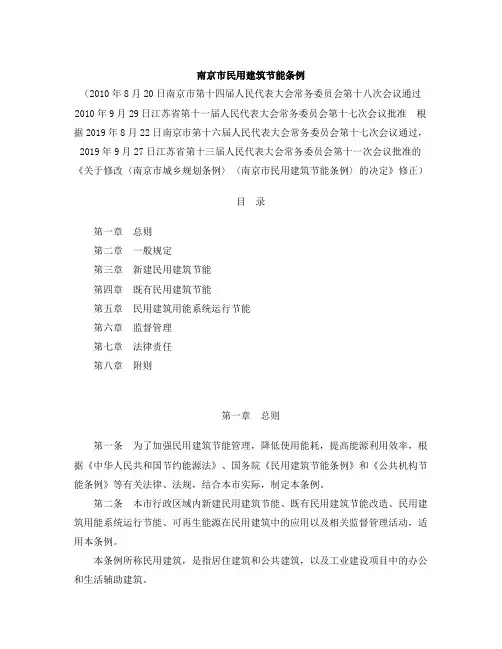

南京市民用建筑节能条例(2019修正)

南京市民用建筑节能条例(2019修正)

南京市民用建筑节能条例(2010年8月20日南京市第十四届人民代表大会常务委员会第十八次会议通过2010年9月29日江苏省第十一届人民代表大会常务委员会第十七次会议批准根据2019年8月22日南京市第十六届人民代表大会常务委员会第十七次会议通过,2019年9月27日江苏省第十三届人民代表大会常务委员会第十一次会议批准的《关于修改〈南京市城乡规划条例〉〈南京市民用建筑节能条例〉的决定》修正)目录第一章总则第二章一般规定第三章新建民用建筑节能第四章既有民用建筑节能第五章民用建筑用能系统运行节能第六章监督管理第七章法律责任第八章附则第一章总则第一条为了加强民用建筑节能管理,降低使用能耗,提高能源利用效率,根据《中华人民共和国节约能源法》、国务院《民用建筑节能条例》和《公共机构节能条例》等有关法律、法规,结合本市实际,制定本条例。

第二条本市行政区域内新建民用建筑节能、既有民用建筑节能改造、民用建筑用能系统运行节能、可再生能源在民用建筑中的应用以及相关监督管理活动,适用本条例。

本条例所称民用建筑,是指居住建筑和公共建筑,以及工业建设项目中的办公和生活辅助建筑。

本条例所称民用建筑节能,是指在民用建筑的规划、设计、建设、使用过程中,执行民用建筑节能标准,保证民用建筑使用功能和室内热环境质量,提高建筑用能系统运行效果,降低能源消耗的活动。

第三条市城乡建设行政主管部门是本市民用建筑节能行政主管部门。

其所属的市墙体材料革新与建筑节能管理办公室(以下称市民用建筑节能管理机构)负责民用建筑节能日常管理工作。

区城乡建设行政主管部门负责本辖区内民用建筑节能的监督管理工作。

发展和改革、科学技术、工业和信息化、财政、规划和自然资源、生态环境、住房保障和房产、市场监督管理、统计、税务等部门和管理机关事务工作的机构应当按照各自职责,做好民用建筑节能有关管理工作。

第四条市、区人民政府和江北新区管理机构应当将民用建筑节能工作纳入国民经济和社会发展规划,建立民用建筑节能责任制和激励机制,引导、扶持和促进民用建筑节能的发展。

医院建筑电气节能改造重点及措施

医院建筑电气节能改造重点及措施

医院建筑电气节能改造重点及措施摘要:现代医院建筑对建筑装饰、湿度控制、空气清洁、生态安全和信息自动化、节能等要求高,医疗环境质量要求高,势必增加医院运营成本。

为了降低运营成本,已经建成的医院必须致力于节能管理和升级,而建筑电气节能改造是医院节能改造的核心内容,并且要贯彻实用、经济、技术先进的原则,降低医院成本,提高医院经济效益。

关键词:医院建筑;电气节能改造;措施。

建筑电气节能是医院节能改造的重要组成部分,医院作为公共建筑,具有人流量大、医疗设备种类繁多等特点,对供电容量、供电可靠性提出了更高的技术要求。

对医院建筑电气系统进行节能改造是促进医院发展和提高经济效益的有效技术措施之一。

电气系统的建设、改造必须坚持科学的发展观,在满足整体用电需求和负荷质量的基础上,将降低能耗的知识和相应的技术措施纳入设计、施工的全过程。

一、医院建筑电气能源消耗问题分析1、照明系统。

为了确保医院所有部分正常运作,大多数医院都处于过度照明,导致大量电力消耗。

与此同时,医院里大量的医疗设备,使用电造成的过度电压会导致电力波动,并加速其他照明设备的损坏。

此外,许多医院为照明选择的卤素钨灯不仅在光线方面效率低下,而且消耗了大部分能量,这导致医院的能源消耗更严重,导致照明系统效率低下。

2、供水系统。

医院的供水系统和其他设施相对独立,它们有专门的二次供水站,通常位于固定建筑的地下室。

由于抽水泵一般使用直接停止方法,从而增加电流流动。

在启动和停止时瞬时电流大,高压对管道、阀门和其他部分造成了微小的损害。

此外,医院维修数量的增加也会导致资金的浪费,这不利于全面的设备管理。

3、冷冻机系统。

一些特殊病房(如手术室)对环境温度要求高,所以制冷设备会经常使用。

医院制冷设备中使用的冷却剂通常是氢氟化物的混合物,含有氟里昂,它破坏臭氧层,污染环境,导致全球变暖。

从使用角度看,医院大楼里的制冷设备工作时间很长,耗电量很大,维护成本很高,对环境造成了巨大的破坏,不利于医院的能源节约。

医院的节能报告

医院的节能报告

医院的节能报告引言作为社会中重要的公共设施,医院的能源消耗量巨大,对节能减排的需求日益迫切。

本报告旨在分析医院的节能潜力,提出可行的节能措施,以降低能源消耗,减少环境污染,并为医院节约运营成本。

能源消耗概况医院作为一种特殊的公共建筑,具有较高的能源消耗。

主要能源消耗包括电力、水和燃气。

根据我们对本医院的能源数据统计和分析,以下是医院能源消耗的概况:•电力:医院主要依赖电力供应,用于照明、空调、医疗设备等。

在医院能源消耗中占比最大。

•水:医院日常运营需要大量用水,包括病房、手术室、洗手间等。

用水量相对较大。

•燃气:燃气主要用于供暖、热水供应等,占能源消耗的一部分。

节能措施为了降低医院的能源消耗,提出以下节能措施:1. 照明系统升级•替换传统荧光灯为LED灯具,LED灯具能耗更低、寿命更长。

•安装自动感应开关和智能照明系统,根据房间内的光线和人员活动情况来调节灯光亮度。

•优化照明布局,合理设置灯具数量和位置,减少能源浪费。

2. 空调系统优化•定期清洁和维护空调设备,保证设备正常运行,减少能耗。

•安装节能型空调设备,配备智能温控系统,调整室内温度,避免能源浪费。

•提高建筑保温性能,减少冷热气流的流失,降低空调能耗。

3. 水资源管理•安装节水器和自动感应水龙头,减少用水量,避免浪费。

•建立用水监控系统,实时监测用水量,发现和修复漏水问题。

•提倡员工和患者的节水意识,鼓励合理使用水资源。

4. 设备的能效改进•购买能效较高的医疗设备,提高使用效率,降低能耗。

•定期对设备进行维护和保养,保证设备的正常运行。

•合理规划设备的使用时间和使用频率,避免不必要的能源消耗。

5. 太阳能利用•在医院建筑的适当位置安装太阳能光伏发电设施,利用太阳能来发电。

•太阳能热水器的使用,改用太阳能热水供应系统,减少燃气消耗。

结论医院作为大型公共设施,具有巨大的能源消耗量。

通过实施上述的节能措施,可以大幅度降低医院的能源消耗,减少碳排放,节约运营成本,并对环境保护作出积极贡献。

某地区村部建筑图节点CAD布置图

某地区村部建筑图节点CAD布置图
自 控工 艺通 讯结 构建 筑电 气给 排 水暖 通XXX 市建筑设计研究院设 计 人校 对审 定设计负责人审 核项目负责人工程编号图 号名称图纸工程名称项目名称日 期阶 段比 例女厕男厕女厕男厕资料室治疗便民超市服务中心观察诊断药房孕检室卫生间二 金融网点\P(业主进行二次装修)会议室活动中心文化站农家书屋办公室办公室卫生间三说明:\P1、KD1为距楼地面2000的%%C80空调孔,KD2为距楼地面150的%%C100空调孔,KD3为距楼地面800的%%C100空调孔。}2.室外踏步,可根据现场情况,进行合理的调整。说明:\P1、KD1为距楼地面2000的%%C80空调孔,KD2为距楼地面150的%%C100空调孔,KD3为距楼地面800的%%C100空调孔。}2.室外踏步,可根据现场情况,进行合理的调整。CO-OPERATION注册建筑师/工程师章:公司出图章:NADRI PERMISSION STAMPREGISTERED ARCHITECT/ENGINEER'S AFFIX审 定APPROVEDEXAMINED审 核AUDITED批 准专业负责DISCIPLINE CHARGEPROJECT MANAGER绘 图DESIGNED设 计CHECKEDDRAWN校 对PLAN PROVIDED方 案项目负责日 期图 纸 会 签暖 通ELECTRIC电 气HVAC结 构STRUCTUREARCHITECTURE建 筑给 排 水WATER&WAST WATER合作设计:CLIENT项目名称PROJECT TITLE建设单位PROJECT NUMBER设计编号SUB-DIVISION分 项 号DRAWING NUMBER图 号 DATE审 定EXAMINEDPROJECT MANAGER项目负责DESIGNED设 计日 期 DATEFILE NUMBER图 档 号STAGE NU

医院供配电系统节能设计措施

医院供配电系统节能设计措施

2023《医院供配电系统节能设计措施》contents •医院供配电系统概述•医院供配电系统节能设计技术•医院供配电系统节能管理措施•医院供配电系统节能实践案例目录01医院供配电系统概述负载特性医院负载具有持续性和不间断性的特点,因为医院需要24小时不间断供电,以保障医疗设备的正常运行和患者的治疗安全。

供电质量医院供配电系统应保持供电质量的稳定,避免因电源波动或瞬时断电对医疗设备产生不利影响。

安全可靠性医疗设备与患者生命安全密切相关,因此供配电系统必须具备高度的安全性和可靠性。

设备老化01部分医院存在设备老化、技术落后的问题,导致供配电系统效率低下,能源浪费严重。

管理不善02部分医院缺乏有效的能源管理机制,导致供配电系统运行效率不高,存在一定的安全隐患。

能效标准不统一03目前医院供配电系统的能效标准不统一,缺乏衡量和比较能效的依据,不利于医院的节能减排工作。

医院供配电系统的稳定运行是保障医疗安全的重要基础,任何电力中断都可能对患者的治疗和生命安全造成严重影响。

保障医疗安全通过节能设计和优化运行管理,可以降低医院的运营成本,提高经济效益和社会效益。

降低运营成本在全球能源危机的大背景下,医院作为重要的公共设施,应积极采取节能措施,为应对能源危机做出贡献。

应对能源危机医院供配电系统的重要性02医院供配电系统节能设计技术采用分布式供电系统,将发电系统分散布置,减少输电线路的损耗,提高供电的效率。

分布式供电方案选用合适的供电方案采用高压输电线路,减少输电过程中的电压损失,提高供电的稳定性。

高压供电方案对医院供配电系统进行集中监控,及时发现和解决供电异常情况,减少因故障造成的能源浪费。

集中监控方案使用高效电动机,减少电动机的能耗,提高能源利用效率。

高效电动机采用节能灯具,如LED灯、节能荧光灯等,减少照明能耗。

节能灯具使用高效制冷设备,如高效空调、冷冻机等,减少制冷能耗。

高效制冷设备使用高效节能的电气设备太阳能发电利用风能发电技术,将风能转化为电能,提高可再生能源的利用效率。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

南京市****建筑设计研究院有限责任公司节能计算书
设计编号: 2005-3-1
工程名称: ****医院南扩工程
设计阶段:施工图
专业:建筑
计算人:日期:2007年11月28日
复核人:日期:2007年11月28日
审核人:日期:2007年11月28日
共计 10 页
(一)、设计依据
1)南京市规划局建设工程设计要点
2)《江苏省民用建筑热环境与节能设计标准》(DB32/478-2001)
3)《公共建筑节能设计标准》(GB50189-2005)
4)《民用建筑热工设计规范》(GB50176-93)
5)有关设计文件及资料
6)现行有关建筑设计规范、法规
(二)、节能设计概况
1)本次节能设计针对1~14层塔楼及其5层与6层裙房和2
层地下室,为一栋高层公共建筑,框架结构体系,该部分建筑面
积226770㎡。

2)外墙维护采用全玻璃幕墙系统。

构造做法详厂家设计图纸
3)本建筑屋面采用40厚XPS挤塑板保温隔热。

4)本建筑外门窗为断热型铝合金6+12A+6,外片为高透光Low-E玻璃, 东、南、西向要求遮阳系数SC≤0.4,北向要求遮阳系数SC≤0.5,所有玻璃门窗均为双片钢化安全玻璃。

屋顶透明部分采用低透光夹胶Low-E中空夹胶玻璃,要求遮阳系数SC≤0.4。

5)门窗物理性能要求:抗风性能分级为4级,气密性能分级为3级,水密性能分级为3级,保温性能分级为7级,隔声性能分级为4级。

(三)、节能计算
一、窗墙面积比及外门窗热工验算:
外门窗热工验算:
满足传热系数K值≤2.5W/㎡·K的要求
注:下列各表中EPS聚苯保温板均为原导热系数0.042w/m·k乘以修正系数1.2=0.0504w/m·k
XPS挤塑保温板的导热系数均为原导热系数0.03w/m·k乘以修正系数1.2=0.036w/m·k
(四)、屋顶传热阻
1)平屋面热工计算(选取主要构造措施计算热阻)
40厚C20/S6抗渗混凝土刚性屋面(内配4@150 双向钢筋)
2)与《公共建筑节能设计标准》GB50189-2005表4.2.2-4对比
由此说明:本工程屋面传热阻满足规范要求。

(五)、外墙传热阻
1)钢筋砼外墙热工计算
2)页岩模数砖墙体
3)与《公共建筑节能设计标准》GB50189-2005表4.2.2-4对比
由上表可知:本工程外墙传热阻能满足规范要求。

五、架空楼板传热阻
1)热工计算
2)与《公共建筑节能设计标准》GB50189-2005表4.2.2-4对比
由上表可知:本工程架空楼板传热阻传热阻能满足规范要求。

六、底层楼板
1)热工计算
2)与《公共建筑节能设计标准》GB50189-2005表4.2.2-4对比
由上表可知:本工程底层楼板传热阻传热阻能满足规范要求。

七、地下室外墙
1)热工计算
2)与《公共建筑节能设计标准》GB50189-2005表4.2.2-6对比
由上表可知:本工程地下室外墙传热阻能满足规范要求。

经以上验算,本建筑屋面、外墙、架空楼板、架空楼板、地下室外墙外门窗及遮阳几方面的节能设计措施均能满足《江苏省民用建筑热环境与节能设计标准》DB32/478-2001及《公共建筑节能设计标
准》(GB50189-2005)的相关要求。
