物理二轮复习测试：实验题15分练(2)
2023年中考物理二轮复习专题：《电磁学》实验题(附答案)
2023年中考物理二轮专题复习：《电磁学》实验题姓名：___________班级：___________考号：___________1．创新学习小组用如图甲所示电路“探究电流与电阻的关系”。
电源电压恒定不变，滑动变阻器上标有“20Ω，2A”字样，阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻各一个。
（1）经检查发现有一根导线连接错误，请你在图甲中错误的导线上画“×”，并用笔画线代替导线将电路连接正确（导线不得交叉）；（2）正确连接电路后，闭合开关，同学们发现无论怎样移动滑片P，电压表与电流表的示数较大且没有明显的变化，可能原因是___________；（3）排除故障后，当接入5Ω电阻时，调节滑片使电压表的示数如图乙所示。
断开开关，在电路中先后更换不同阻值的定值电阻R，接下来的操作是___________，读出每次电流表的示数。
请你设计一个实验数据记录表格；（4）根据记录的实验数据，绘制了如图丙所示的图像，由此得出结论：___________。
2．（1）小明爷爷想要买一个电热水壶，小明观察到爷爷家电能表如图所示，了解到爷爷家有以下电器：2盏电灯（50W），1个电视机（200W），1个电吹风（800W），爷爷要求电热水壶能与以上的用电器能同时使用，一个为“220V，1000W”的电热水壶，一个为“220V，1500W”的电热水壶，以上两个电热水壶，小明应该选_______（选填“220V，1000W”，“220V，1500W”或“两个都可以”）。
（2）小明把一个电热水壶插进插座，闭合开关的瞬间，家里的用电器都不工作了，他检查一下，发现空气开关“跳闸”了，请写出可能的两个原因：①________ ___；②______ ____；（3）实验：将质量m=1kg水加热至沸腾，探究电热水壶的效率。
求：设计实验方案并写出效率表达式。
（已知水的比热容c，热水壶额定功率P）实验方案（应说明测量道具、物理量）_____ __ 效率表达式（用题目所给或测量的物理量表示）：η=_______（4）比较电热水壶和电炉的加热效率，应选择下图___________的电炉。
2023年高考物理二轮复习讲练专题14广东实验专项训练2(学生版)
2023年高考物理二轮复习讲练专题14广东实验专项训练2学校:___________姓名：___________班级：___________考号：___________一、实验题1．（2022秋·广东广州·高二校考学业考试）用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
请根据下列步骤完成电阻测量：①旋动部件___________，使指针对准电流的“0”刻线。
①将K旋转到电阻挡“×10”的位置。
①将插入“＋”、“-”插孔的表笔短接，旋动部件___________，使指针对准电阻的___________（填“0刻线”或“∞刻线”）。
①将两表笔分别与待测电阻相接，发现指针偏转角度过大。
为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按___________的顺序进行操作，再完成读数测量。
A．将K旋转到电阻挡“×100”的位置B．将K旋转到电阻挡“×1”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准2．（2021秋·广东韶关·高二校考阶段练习）某实验小组利用某型号热敏电阻元件和电流表制作简易电子温度计。
已知该型号热敏电阻在常温25①时的阻值为10kΩ，其生产厂家给出了它在某些温度下的阻值如下表所示。
温度（①）252627282930阻值（KΩ）10.09.69.28.98.58.2实验室有下列器材①A．两节干电池，内阻可忽略不计B．电压表V（量程3V，内阻约几十千欧）C．电流表A1（量程500μA，内阻约几百欧）D．0~9999Ω电阻箱RE.某型号热敏电阻元件一只F.开关、导线若干该实验操作如下①(1)按图甲所示的电路连接各实验器材，开关S闭合前应将电阻箱调至__________位置（填“阻值最大”“阻值最小”或“阻值任意”）；闭合开关，发现电压表的示数如图乙所示，其读数__________V；逐渐减小电阻箱阻值，直至电流表读数恰好达到满偏。
2023年中考物理二轮复习专题训练02 串并联电路的识别与设计
专题02串并联电路的识别与设计一、选择题1．关于生活中的一些电路连接，下列判断不正确的是（）A．蝶湖公园的路灯，晚上同时亮，早上同时灭，所以路灯间是串联的B．教室里的日光灯与控制它的开关是串联的C．教室墙上的三眼插座和日光灯是并联的D．教室外楼道的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的2．下列关于串并联的判断中正确的是（）A．马路边的路灯，因为同时亮同时灭，所以它们是串联的B．教室内一个开关可同时控制两盏灯，这两盏灯是串联的C．很多宾馆采用房卡插卡取电，房卡相当于电路中的电源D．家庭电路中的照明灯和其他用电器，使用时候互不影响，它们是并联的3．如图所示的电路中，开关S闭合后，三个灯为并联关系的是（）A．B．C．D．4．为提高行车的安全性，很多汽车装有日间行车灯，当汽车启动时，S1闭合，日间行车灯L1亮起，再闭合S2，车前灯L2也亮起。
如图所示的电路图中符合这一要求的是（）A．B．C．D．5．某项目学习小组设计了一个智能灯控系统，电路的通断可以通过手动开关S1，也可以通过手机远程控制开关S2实现。
光线较暗时，光控开关S3，自动闭合，接通灯泡。
如图电路图中符合要求的是（）A．B．C．D．6．如图所示，某实验小组根据所学知识研究一个有盖的木盒内部的电路连接情况，盒盖上可看到两只灯泡和一个开关(导线的连接和电源隐藏在盒内)，开关闭合，下列说法不正确的是()A．如果两灯都亮，两灯可能是串联，也可能是并联B．若用电压表测得两灯的电压相等，则两灯一定是并联C．若用电压表测得两灯的电压不相等，则两灯一定是串联D．若用电流表测量通过两灯的电流不相等，则两灯一定是并联7．北京冬奥会开幕式上，400名演员挥动的发光杠先发出绿光代表“绿草”，随后又发出白光组成“蒲公英”。
杠上有两个开关：一个总开关，另一个用来控制发出白光或绿光。
则如图所示的电路设计中能实现这个效果的是（）A．B．C．D．8．小华同学想设计一个测量握力的电路，他利用压敏电阻装在握力计手把处，测试时压敏电阻会受到压力。

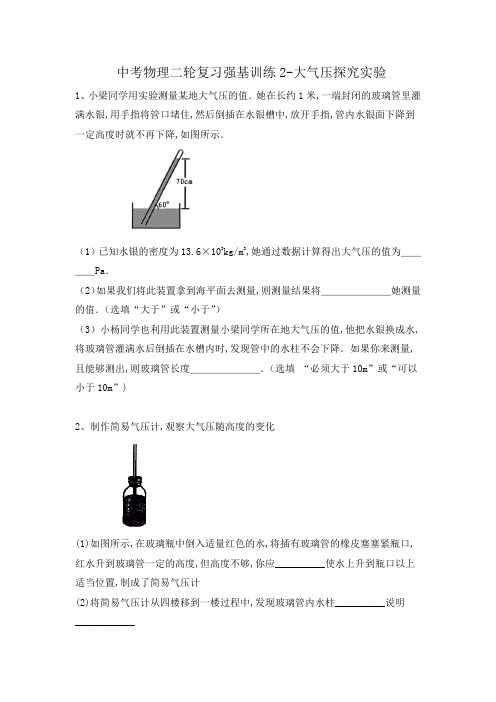

中考物理二轮复习强基训练2-大气压探究实验(有答案)
中考物理二轮复习强基训练2-大气压探究实验1、小梁同学用实验测量某地大气压的值．她在长约1米,一端封闭的玻璃管里灌满水银,用手指将管口堵住,然后倒插在水银槽中,放开手指,管内水银面下降到一定高度时就不再下降,如图所示．（1）已知水银的密度为13.6×103kg/m3,她通过数据计算得出大气压的值为＿＿＿＿Pa．（2）如果我们将此装置拿到海平面去测量,则测量结果将＿＿＿＿＿＿＿她测量的值．（选填“大于”或“小于”）（3）小杨同学也利用此装置测量小梁同学所在地大气压的值,他把水银换成水,将玻璃管灌满水后倒插在水槽内时,发现管中的水柱不会下降．如果你来测量,且能够测出,则玻璃管长度＿＿＿＿＿＿＿．（选填“必须大于10m”或“可以小于10m”)2、制作简易气压计,观察大气压随高度的变化(1)如图所示,在玻璃瓶中倒入适量红色的水,将插有玻璃管的橡皮塞塞紧瓶口,红水升到玻璃管一定的高度,但高度不够,你应__________使水上升到瓶口以上适当位置,制成了简易气压计(2)将简易气压计从四楼移到一楼过程中,发现玻璃管内水柱__________说明____________(3)小明将简易气压计放在阳光下,过一会儿,他发现玻璃管内水柱发了变化,这一现象说明,简易气压计的测量结果会受到____________影响。
3、大气压的测量﹣托里拆利实验（1）阅读如图为什么水银柱产生的压强等于大气压：,如果不用水银而换用水,利用你身边的器材能测大气压吗？,理由；（2）如图我们把支持高的水银柱的压强叫做1标准大气压,即1标准大气压＝＝Pa,大气压随高度的增加而,在海拔2000m内,大约每升高大气压减小；（3）测量大气压的仪器叫,其中气压计比较准确,气压计携带方便。
4、小明利用2.5mL注射器、0～10N的弹簧测力计、刻度尺和细线来估测本地的大气压值。
（1）实验时,首先把注射器的活塞推至注射器筒的底端,用橡皮帽封住注射器的小孔．这样做的目的是▲。
2023年中考物理二轮专题复习：《光学》实验题(附答案)
2023年中考物理二轮专题复习：《光学》实验题姓名：___________班级：___________考号：___________1．小茗用图甲所示装置进行“探究平面镜成像的特点”实验。
（1）准备的实验器材有：玻璃板，A、B两支完全相同的蜡烛，白纸，铅笔，光屏。
需要添加的测量器材是__________ _；（2）用玻璃板代替平面镜进行实验，目的是便于____ _______；（3）把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，说明平面镜所成的像与物体的大小___________；（4）改变蜡烛A的位置，进行三次实验。
用直线将物和像的位置连接起来，如图乙所示，发现物和像的连线与镜面___________，用刻度尺测得像和物到镜面的距离相等；（5）小轿车前挡风玻璃是倾斜安装的，这样安装的好处是：夜间行车时，如果车内开灯，车内乘客经前挡风玻璃成的像在司机的___________（选填“斜上方”、“正前方”或“斜下方”），这样会减小对司机观察路况的干扰；（6）蜡烛A的像，是蜡烛发出的光经玻璃板___________而形成的。
要判断平面镜所成的像是实像还是虚像，在玻璃板后面像的位置放一个光屏，应___________（选填“透过”或“不透过”）玻璃板观察光屏上有没有像。
2．小周同学用凸透镜做“探究凸透镜成像规律”的实验。
（1）实验前，小明找到一个焦距为12cm的凸透镜，然后在光具座上从左到右分别放置蜡烛、凸透镜和光屏，将焰心、透镜中心、光屏中心调在__________；（2）保持蜡烛位置不变，移动透镜至16cm刻度线处，如图a所示。
则人眼在图中的__________（选填“A”或“B”）处能观察到蜡烛的像，像是图b中的__________（选填“1”“2”“3”或“4”）；（3）光屏上得到发光体清晰的像时，一只小飞虫飞到了凸透镜上，此时光屏上__________（选填“A”、“B”或“C”）；A．会有小飞虫的像B．会出现小飞虫的影子C．发光体的像完整且暗了一些（4）在模拟人眼成像的过程中，调节光源和光屏的位置，如图c所示，光屏上刚好能成清晰的实像，现紧靠凸透镜左侧戴上近视眼镜，发现光屏上的像不清晰了，此时将光源__________（选填“向左”或“向右”），或将光屏__________（选填“向左”或“向右”）移动适当距离，还能在光屏上再次看到清晰的像，说明近视眼镜对光线有__________（选填“会聚”或“发散”）作用。
2023年中考物理二轮专题复习：《声学》实验题(附答案)
2023年中考物理二轮专题复习：《声学》实验题姓名：___________班级：___________考号：___________1．如图所示是小明探究声现象的一些实验现象。
（1）如图甲所示，小明用不同的力敲击同一个音叉，并让发声的音叉接触乒乓球，乒乓球被弹开，说明声音是由物体__________而产生的；而且他还发现__________（选填“轻敲”或“重敲”）会使乒乓球被弹开近一些，此实验说明声音的响度与______ ____有关；（2）小明又去敲击同一个音叉，并且在老师的帮助下通过示波器，在相同时间内截取敲击时的两幅声波图，如图乙所示，从图中可以看出这两次声音的__________（选填“响度”或“音调”）不同，由此可知声音这个特性与物体的__________有关；（3）小明用大小相同的力去敲击完全相同的钢音叉和塑料音叉时，发现两个音叉的__________（选填“响度”“音调”或“音色”）是不相同的；（4）如图丙所示，把正在响铃的闹钟放在玻璃罩内，随着抽气机不断向罩外抽气，小明听到罩内正在响铃的闹钟铃声的__________（选填“响度”“音调”或“音色”）越来越小，由此推理可知__________。
下列控制噪声方法与小明这一举措相同的是__________（选填字母）。
A．汽车排气管上安装消声器B．射击运动员戴上耳罩C．公路旁安装“隔音板”2．如图所示是课本“自我评价与作业”中的实验，小明用这个实验装置可以做很多与声音有关的实验，请你完成下面的填空。
（1）用橡皮槌轻轻敲击音叉，让音叉一臂的外侧靠近并接触硬泡沫小球，如图甲所示，观察小球的运动情况，这是探究声音是由__ ____产生的；（2）通过橡皮槌用大小不同的力敲击音叉，让音叉一臂的外侧靠近并接触小球，如图甲所示，比较两次小球的运动情况，这是探究声音______与______的关系；（3）让音叉一臂的外侧靠近并接触小球，再将另一个完全相同音叉靠近这个音叉但不接触，如图乙所示。
2020版高考物理二轮复习实验题15分保分练1含解析2
实验题15分保分练(一)(时间：15分钟 分值：15分)1．(6分)如图甲所示，用铁架台、弹簧和多个质量已知且相等的钩码探究在弹性限度内弹簧弹力和弹簧伸长的关系。
(1)除图甲中所示器材外，实验中还需要的测量工具有：____________。
(2)如图乙所示，根据实验数据绘图，纵轴是钩码质量m ，横轴是弹簧的形变量x 。
由图可知图线不通过原点，其原因是______________________________；弹簧的劲度系数k ＝________N/m(计算结果保留两位有效数字，重力加速度g 取9.8 m/s 2)。
(3)实验中用两根不同的轻弹簧a 和b 进行实验，画出弹簧弹力F 与弹簧长度L 的关系图象如图丙所示，下列说法正确的是________。
A ．a 的原长比b 的大B ．a 的劲度系数比b 的大C ．a 的劲度系数比b 的小D ．弹力与弹簧长度成正比[解析] (1)实验需要测量弹簧伸长的长度，故需要毫米刻度尺。
(2)由图乙可知，当m ＝0时，x 大于零，说明没有挂重物时，弹簧有伸长，这是由于弹簧自身的重力造成的，故图线不过原点的原因是实验中没有考虑(或忽略了)弹簧的自重。
图线的斜率等于弹簧的劲度系数，则k ＝＝＝×9.8N/m ＝4.9ΔF Δx Δmg Δx 50×10－312－2 ×10－2N/m 。
(3)弹簧a 、b 为轻弹簧，故无需考虑弹簧自重。
在F L 图象中横轴截距表示弹簧的原长，故b 的原长比a 的大，A 项错误；斜率表示弹簧的劲度系数k ，故a 的劲度系数比b 的大，B 项正确，C 项错误；弹簧的弹力与形变量的关系满足胡克定律，弹力与弹簧的形变量成正比，故D 项错误。
[答案] (1)毫米刻度尺 (2)实验中没有考虑弹簧的自重 4.9 (3)B2．(9分)(2019·青岛模拟)在“测定金属的电阻率”实验中，所用测量仪器均已校准。
2023年中考物理二轮专题复习：《力学》实验题(含答案)
2023年中考物理二轮专题复习：《力学》实验题姓名：___________班级：___________考号：___________1．小明用天平、烧杯、油性笔及足量的水测量一块鹅卵石的密度，实验步骤如下：（1）将天平放在水平桌面上，把游码拨至标尺左端的零刻线处，发现横梁稳定时指针偏向分度盘的右侧，要使横梁在水平位置平衡，应将平衡螺母往___________（选填“左”或“右”）调；（2）将鹅卵石放在调好的天平上测质量，当天平平衡时，放在右盘中的砝码和游码的位置如图甲所示，则鹅卵石的质量为___________g；同时用调好的天平测出空烧杯的质量为90g；（3）如图乙所示，把鹅卵石轻轻放入烧杯中，往烧杯倒入适量的水，用油性笔在烧杯壁记下此时水面位置为M，然后放在天平左盘，如图丁所示，烧杯、水和鹅卵石的总质量为___________g；（4）将鹅卵石从水中取出后，再往烧杯中缓慢加水，使水面上升至记号M，如图丙所示，用调好的天平测测出杯和水的总质量为142g，此时杯中水的体积为___________cm3；（5）根据所测数据，鹅卵石的体积为___________cm3，计算出鹅卵石的密度为___________kg/m3；（6）若小明在第（4）步的测量过程中，用镊子添加砝码并向右旋动平衡螺母，直到天平平衡，此错误操作将导致所测密度偏___________。
2．小明同学游泳潜水时，感觉潜水越深，耳膜越痛。
他关于“液体压强的规律”进行了一系列探究：他用如图所示的压强计研究液体内部压强的特点，将压强计的橡皮膜置于水中不同深度，调节橡皮膜在水中的方向，得到如下表中所示的数据。
压强计U形管实验橡皮膜朝向深度左液面右液面液面高度差1 朝上3cm 9cm 12cm 3cm（1）分析表格数据，压强计U形管中液体总体积不变，表格中未记录的数据应为___________cm；（2）用压强计U形管___________（选填“左液面”、“右液面”或“液面高度差”）反应出液体压强大小；（3）由实验___________（选填三次实验序号），可得出结论：液体内部的压强随深度的增___________而增大；（4）将同一压强计的金属盒先后放入甲、乙两种液体中，如图甲、乙所示，则这两种液体的密度大小关系是______ _____；A．甲液体的密度一定小于乙液体的密度B．甲液体的密度一定等于乙液体的密度C．甲液体的密度一定大于乙液体的密度D．无法判断（5）之后，他取下液体压强计的U形管，将不相容的油和水装入其中，待液体稳定后，液面有明显分界线，测出各段距离如图丙所示，则油的密度为___________g/cm3；（6）小明找到一个长、宽、高分别为8cm、6cm、6cm的质地均匀长方体木块，分别横放、竖放入装水的烧杯中，静止时如图（a）、（b）所示。
高三物理二轮复习实验题15分强化练2
实验题15分强化练(二)1．如图1所示，用“碰撞实验器”可以验证动量守恒定律，即研究两个小球在轨道水平部分碰撞前后的动量关系．图1(1)实验中，直接测定小球碰撞前后的速度是不容易的．但是，可以通过仅测量________(填选项前的符号)，间接地解决这个问题．A ．小球开始释放高度hB ．小球抛出点距地面的高度HC ．小球做平抛运动的射程(2)图中O 点是小球抛出点在地面上的垂直投影．实验时，先让入射球m 1多次从斜轨上S 位置静止释放，找到其平均落地点的位置P ，测量平抛射程OP .然后，把被碰小球m 2静置于轨道的水平部分，再将入射球m 1从斜轨上S 位置静止释放，与小球m 2相碰，并多次重复．接下来要完成的必要步骤是________．(填选项前的符号) A ．用天平测量两个小球的质量m 1、m 2 B ．测量小球m 1开始释放高度h C ．测量抛出点距地面的高度HD ．分别找出m 1、m 2相碰后平均落地点的位置M 、NE ．测量平抛射程OM 、ON(3)若两球相碰前后的动量守恒，其表达式可表示为________[用(2)中测量的量表示]． 【解析】 (1)小球碰前和碰后的速度都用平抛运动来测定，即v ＝xt.而每次小球抛出的竖直高度相等，由H ＝12gt 2知，平抛时间相等．由动量守恒定律得m 1·OP t ＝m 1·OM t＋m 2·ON t，即m 1·OP ＝m 1·OM ＋m 2·ON ，故只需测射程，因而选C.(2)由m 1·OP ＝m 1·OM ＋m 2·ON 知，在OP 已知时需测量m 1、m 2、OM 和ON ，故必要步骤是A 、D 、E.(3)动量守恒定律的表达式为m1·OP＝m1·OM＋m2·ON.【答案】(1)C (2)ADE(3)m1·OP＝m1·OM＋m2·ON2．(9分)小王和小李两同学分别用电阻箱、电压表测量不同电源的电动势和内阻．(1)小王所测电源的内电阻r1较小，因此他在电路中接入了一个阻值为2.0 Ω的定值电阻R0，所用电路如图2所示．图2①请用笔画线代替导线将图3所示器材连接成完整的实验电路图3②闭合开关S，调整电阻箱的阻值R，读出电压表相应的示数U，得到了一组U、R数据．为了比较准确地得出实验结论，小王同学准备用直线图象来处理实验数据，图象的纵坐标表示电压表读数U，则图象的横坐标表示的物理量应该是________．(2)小李同学所测电源的电动势E2约为9 V，内阻r2为35～55 Ω，允许通过的最大电流为50 mA.小李同学所用电路如图4所示，图中电阻箱R的阻值范围为0～9 999 Ω.图4①电路中R0为保护电阻．实验室中备有以下几种规格的定值电阻，本实验中应选用________．A．20 Ω，125 mAB．50 Ω，20 mAC．150 Ω，60 mAD ．1 500 Ω，5 mA②实验中通过调节电阻箱的阻值，记录电阻箱的阻值R 及相应的电压表的示数U ，根据测得的多组数据，作出1U 1R ＋R 0图线，图线的纵轴截距为a ，图线的斜率为b ，则电源的电动势E 2＝________，内阻r 2＝________.【解析】 (1)①根据电路图，实物图连接如图所示：②根据欧姆定律可知：E 1＝U ＋UR (R 0＋r 1)，可得U ＝E 1－U R (R 0＋r 1)，故横坐标为U R. (2)①电路最小总电阻约为R min ＝90.05 Ω＝180 Ω，为保护电路安全，保护电阻应选C ；②在闭合电路中，电源电动势为E 2＝U ＋Ir 2＝U ＋UR 0＋R r 2，则1U ＝r 2E 2 ·1R ＋R 0＋1E 2，则1U 1R ＋R 0图象是直线，截距a ＝1E 2，得E 2＝1a ，斜率b ＝r 2E 2，得r 2＝ba.【答案】 (1) ①见解析 ②U R(2) ① C ②1a ba。
2023年中考物理二轮专题复习：《电学》实验题(附答案)
2023年中考物理二轮专题复习：《电学》实验题姓名：___________班级：___________考号：___________1．物理实验小组利用如图所示的装置探究并联电路电流规律。
（1）连接电路时，应将开关S___________（选填“闭合”或“断开”）；乙图的实物图中还差一根导线未连接，请根据甲图的电路图将其连接好.（2）在实验过程中，两盏灯都突然熄灭，但电流表A有示数。
若整个电路只有一处发生故障，则可能是___________（选填“短路”或“断路”）；进一步发现，此时电流表A1有示数而电流表A2无示数，则可以确定发生故障的是___________（选填“L1”或“L2”）；（3）排除故障后，实验小组用电流表测出通过L1、L2和干路的电流，并在下表中记录数据。
其中第三次实验电流表A1的指针在丙图的位置，则读数为___________A；（4）本组的小华同学分析数据时认为第三次实验时，电流表A2的读数是错误的，错误的原因是___________；修正数据后，小华认为：并联电路干路电流等于各支路电流之和，且各支路电流相等。
你认为这个结论___________（选填“可靠”或“不可靠”）；接下来应该更换___________的灯泡进行实验。
2．探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），开关一个，导线若干。
小静等同学设计了如图甲所示的电路图：（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大；___________ （2）闭合开关，电流表无示数，电压表有示数，并接近电源电压，则故障原因是：_____ ______；（3）排除故障后，将定值电阻由5Ω更换为10Ω时，应向___________（选填“左”或“右”）适当调节滑动变阻器的滑片，使电压表示数保持不变；（4）图丙是根据实验数据画出的定值电阻的I-R图像，其中阴影部分面积表示的物理量是___________，其数值为___________；（5）实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，小静采取的措施可行的是___________；A．调高电源电压B．更换一个最大阻值为30Ω的滑动变阻器C．再串联一个10Ω的电阻D．将电压表改接到滑动变阻器两端（6）如图图像中能大致反映本实验中各物理量之间关系的是___________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验题15分练(2)1.(9分)根据要求，完成“验证力的平行四边形定则”实验。
(1)如图1甲所示，把白纸固定在木板上后，再把木板竖立在桌面上，用图钉把橡皮筋的一端固定在A点，另一端B连有两条轻绳，跨过定滑轮后各拴一细绳套，分别挂上3个钩码和4个钩码(每个钩码重1 N)，调整滑轮的位置，稳定后结点B位于O处，记下________和两条轻绳的方向，取下滑轮及钩码。
图1(2)如图乙所示，取某单位长度表示1 N，用力的图示作出两条轻绳的拉力F1和F2；再用一个弹簧秤把结点也拉至O处，记下弹簧秤的读数F′＝________N，取下弹簧秤。
(3)在图丙中作出F1和F2的合力F及拉力F′的图示。
(4)对比F和F′的大小和方向，发现它们不是完全一致的，其可能的原因是_______________________________________________________________(填一个原因)。
解析(1)为使两次实验产生的效果相同，那么两次拉橡皮筋，橡皮筋的伸长量应相等，为达到这一目的，开始拉橡皮筋拉到某一位置O时，要记录这一位置，只要第二次将橡皮筋拉到同一位置即可。
(2)弹簧秤的读数为5.0 N。
(3)测量值与理论值是存在误差的，因此图中的测量值F′与理论值F是不重合的。
所作的图示如图所示。
(4)本实验中的误差来源主要有测量误差；作图误差；弹簧秤自身重力的影响；滑轮与轻绳之间摩擦力的影响等。
答案(1)O的位置(2分)(2)5.0(2分)(3)见解析(3分)(4)测量存在误差；作图不准；弹簧秤自身存在重力；滑轮与轻绳之间有摩擦等(写出一个即可)(2分)2.(9分)在“测定2节干电池组成的电池组的电动势和内阻”的实验中，备有下列器材：A.待测的干电池组(电动势约为3.0 V，内阻小于2.0 Ω)B.电流表A1(量程为0～3 mA，内阻R A1＝10 Ω)C.电流表A2(量程为0～0.6 A，内阻R A2＝0.1 Ω)D.滑动变阻器R1(0～20 Ω，允许通过的最大电流为10 A)E.滑动变阻器R2(0～200 Ω，允许通过的最大电流为1 A)F.定值电阻R0(990 Ω)G.开关和导线若干(1)某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图2甲所示实验电路，在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选________(填写器材前的字母代号)。
(2)按照图甲所示的电路进行实验，I1为电流表A1的示数，I2为电流表A2的示数。
记录的5组实验数据如下：甲乙图2根据表中的实验数据，选择合适的坐标轴刻度和坐标轴起点，在图乙所示的坐标纸上画出I1－I2图线。
(3)根据你绘出的I1－I2图线，可得被测电池组的电动势E＝________V(保留两位有效数字)，内阻r＝________Ω(保留三位有效数字)。
解析(1)由于电流表A2量程为0～0.6 A，电动势约为3.0 V，为了操作方便且能准确地进行测量，滑动变阻器应选0～20 Ω的滑动变阻器R1。
(2)由于电流表A1的示数I1从最小值2.30 mA开始增大，所以纵轴起点可以从2.20 mA开始。
由于I1变化大约为0.5 mA，所以纵轴刻度可以每格为0.1 mA。
由于I2变化大约为0.3 A，所以横轴刻度可以每格为0.05 A，用描点法画出I1－I2图线如图所示。
(3)由闭合电路欧姆定律有E＝(I1＋I2)r＋I1(R0＋R A1)，变形得I1＝ER0＋R A1＋r－rR0＋R A1＋r·I2，斜率k＝－rR0＋R A1＋r ＝2.9－2.20.05－0.45×10－3，截距b＝ER0＋R A1＋r＝3.00×10－3A，则该电源的电动势E＝3.0V ，内阻r ＝1.75 Ω。
答案 (1)D(2分) (2)见解析图(3分) (3)3.0(2分) 1.75(2分)3.(9分)现要验证“当合外力一定时，物体运动的加速度与其质量成反比”这一物理规律。
给定的器材如下：一倾角可以调节的长斜面(如图3甲所示)、小车(假设小车的质量为M ，未具体测出)、计时器、米尺、弹簧秤，还有钩码若干。
实验步骤如下(不考虑摩擦力的影响，重力加速度为g )，完成下列实验步骤中所缺的内容：图3(1)按图甲安装好实验器材。
(2)用弹簧秤沿斜面向上拉小车保持静止，测出此时的拉力F 。
(3)让小车自斜面上方一固定点A 1从静止开始下滑到斜面底端A 2，记下所用的时间t ，用米尺测量A 1与A 2之间的距离s ，从运动学角度得小车的加速度a ＝________。
(4)已知A 1与A 2之间的距离s ，实验时在小车中加钩码，所加钩码总质量为m ，要保持小车与钩码的合外力F 不变，可采用如下方法：用弹簧秤沿着斜面拉着小车，将斜面的________，直到弹簧秤的读数为________为止。
(5)多次增加钩码，然后重复步骤(4)。
在小车与钩码的合外力保持不变的情况下，利用(3)和(4)的测量和计算结果，可得钩码总质量m 与小车从A 1到A 2时间t 的关系式为m ＝_____。
(6)利用实验中所测得的数据作出了如图乙所示的m －t 2图象，若该图象的斜率为k ，图象在纵轴上截距的绝对值为b ，那么根据该图象求得小车的质量M ＝________，小车所受的合外力大小为F ＝________。
(用k 、b 和s 表示，用其他物理量表示均不给分)解析 (3)由初速度为零的匀加速直线运动位移公式有s ＝12at 2，故加速度为a ＝2s t 2。
(4)由平衡条件得F ＝（m ＋M ）gh s，可见在小车中增加钩码的同时为保持小车所受的合外力不变，应调整斜面的高度，将斜面的高度降低，直到弹簧秤的读数为F 为止。
(5)由牛顿第二定律有F ＝(m ＋M )a ＝(m ＋M )2s t 2， 即m ＝F 2s·t 2－M 。
(6)由m ＝F 2s·t 2－M 可知，图象在纵轴上截距的绝对值表示小车的质量，因此小车的质量为M ＝b 。
图象的斜率为k ＝F 2s，故小车所受的合外力为F ＝2sk 。
答案 (3)2s t 2(2分) (4)高度适当降低(1分) F (1分) (5)Ft 22s－M (2分) (6)b (1分) 2sk (2分)4.(9分)[2015·福建理综，19(2)]某学习小组探究一小电珠在不同电压下的电功率大小，实验器材如图4甲所示，现已完成部分导线的连接。
①实验要求滑动变阻器的滑片从左到右移动过程中，电流表的示数从零开始逐渐增大，请按此要求用笔画线代替导线在图甲实物接线图中完成余下导线的连接；图4②某次测量，电流表指针偏转如图乙所示，则电流表的示数为________A ；③该小组描绘出的伏安特性曲线如图丙所示，根据图线判断，将________只相同的小电珠并联后，直接与电动势为3 V 、内阻为1 Ω的电源组成闭合回路，可使小电珠的总功率最大，其总功率的值约为________W(保留两位小数)。
解析 ①实物接线图见答案；②由图知电流表量程为0.6 A ，所以读数为0.44 A ；③电源内阻为 1 Ω，所以当外电路总电阻等于电源内阻时，电源的输出功率最大，即小电珠的总功率最大，此时外电路电压等于内电压等于1.5 V ，由图丙知当小电珠电压等于1.5 V 时电流约为0.38 A ，此时电阻约为R ＝U I＝3.95 Ω≈4 Ω，并联后的总电阻为1 Ω，所以需要4个小电珠并联，小电珠消耗的总功率约为P ＝U 2R 外＝1.521 W ＝2.25 W 。
答案 ①连线如图(2分) ②0.44(2分) ③4(2分) 2.25(3分)5.(9分)(2015·盐城市高三第三次模拟)为测量木块与木板间的动摩擦因数，将木板倾斜，木块以不同的初速度沿木板向上滑到最高点后再返回，用光电门测量木块来回的速度，用刻度尺测量从光电门向上运动的最大距离。
为确定木块向上运动的最大高度，让木块推动轻质卡到最高点，记录这个位置，实验装置如图5所示。
图5(1)本实验中，下列操作合理的是________。
A.遮光条的宽度应尽量小些B.实验前将轻质卡置于光电门附近C.为了实验成功，木板的倾角必须大于某一值D.光电门与轻质卡所能达到的最高点间的距离即为木块向上运动的最大距离(2)用螺旋测微器测量遮光条的宽度，如图6所示读数为________mm。
图6图7(3)改变木块的初速度，测量出它向上运动的最大距离与木块来回经过光电门时速度的平方差，结果如下表所示，试在图7坐标纸上作出Δv2－t的图象。
经测量木板倾角的余弦值为0.6，重力加速度取g＝9.80 m/s2，则木块与木板间的动摩擦因数为________(结果保留两位有效数字)。
(4)解析(1)遮光条宽度与时间的比值是木块的平均速度，可以认为是木块通过光电门时的瞬时速度，遮光条宽度越小，平均速度越接近瞬时速度，实验误差越小，因此遮光条的宽度应尽量小些，故A 正确；实验时轻质卡应与木块一起向上运动，实验前将轻质卡与木块靠在一起，故B错误；当木板倾角大于某一值时，木块重力沿斜面向下的分力大于最大静摩擦力，木块到达最高点后可以反向下滑，否则木块到达最高点后将静止，实验不能成功，所以为了实验成功，木块的倾角必须大于某一值，故C正确；木块向上运动的最大距离为光电门与轻质卡所能达到的最高点间的距离，选项D正确。
(2)该螺旋测微器固定刻度读数为3.5 mm，可动刻度读数为20.0×0.01 mm＝0.200 mm，故螺旋测微器读数为3.700 mm。
(3)Δv2－x图象见答案。
对木块来回经过光电门的过程，由动能定理可得－μmg cos θ·2x＝12m v2－12m v20，整理可得v20－v2＝Δv2＝4μg cos θ·x，即以速度的平方差Δv2为纵轴，以x为横轴，则图象为倾斜直线，斜率为4μg cos θ，由图象求得斜率为14，故有μ＝116g cos θ≈0.011。
(4)由于轻质卡阻碍了木块向上的运动，故使得μ的测量值偏大。
答案(1)ACD(2分)(2)3.700(2分)(3)如图所示(2分)0.011(1分) (4)偏大(2分)6.(9分)(2015·江苏单科，10)小明利用如图8所示的实验装置测量一干电池的电动势和内阻。
图8(1)图8中电流表的示数为________A。
(2)调节滑动变阻器，电压表和电流表的示数记录如下：图9由图线求得：电动势E＝________V；内阻r＝________Ω。
(3)实验时，小明进行了多次测量，花费了较长时间，测量期间一直保持电路闭合。
其实，从实验误差考虑，这样的操作不妥，因为_________________________________________。
