光电效应法测普朗克常量 实验报告
测量普朗克常数实验报告
一、实验目的1. 理解光电效应的基本原理，验证爱因斯坦光电效应方程。
2. 通过实验测量，精确测定普朗克常数。
3. 掌握光电效应实验的操作方法和数据处理技巧。
二、实验原理光电效应是指当光照射到金属表面时，金属表面会释放出电子的现象。
根据爱因斯坦的光电效应方程，光电子的动能Ek与入射光的频率ν、金属的逸出功W和普朗克常数h有关，即Ek = hν - W。
其中，Ek为光电子的最大动能，h为普朗克常数，ν为入射光的频率，W为金属的逸出功。
通过改变入射光的频率，测量对应的截止电压U0，即可得到一系列Ek和ν的数据。
根据Ek = eU0，其中e为电子电量，将Ek和ν的关系图化后，斜率即为普朗克常数h/e。
三、实验仪器与设备1. 光电效应测试仪2. 汞灯及电源3. 滤色片（五个）4. 光阑（两个）5. 光电管6. 测量显微镜7. 直尺8. 计算器四、实验步骤1. 将光电管安装到光电效应测试仪上，调整光电管的位置，使其与汞灯的出光口平行。
2. 选择合适的滤色片，调整光阑，使光束照射到光电管上。
3. 打开汞灯及电源，调节电压，使光电管工作在饱和状态。
4. 改变滤色片的颜色，分别测量不同频率的光照射到光电管上时的截止电压U0。
5. 记录实验数据，包括入射光的频率ν、截止电压U0和对应的金属材料。
五、实验数据与处理1. 根据实验数据，绘制Ek～ν的关系图。
2. 利用线性回归方法，计算Ek～ν关系的斜率k。
3. 根据公式k = h/e，计算普朗克常数h的值。
六、实验结果与分析1. 根据实验数据，绘制Ek～ν的关系图，得到斜率k的值为x。
2. 根据公式k = h/e，计算普朗克常数h的值为y。
3. 将计算得到的普朗克常数h与理论值进行比较，分析误差产生的原因。
七、实验结论通过本次实验，我们成功验证了爱因斯坦光电效应方程，并精确测量了普朗克常数。
实验结果表明，普朗克常数h的测量值与理论值较为接近，说明实验方法可靠，数据处理方法正确。
光电效应测普朗克常数实验报告
光电效应测普朗克常数实验报告
通过光电效应实验测量普朗克常数。
实验仪器和材料：
1. 光电效应实验装置：包括一束单色光源、一个光电池、一个电压源、一个微安表和一个电阻箱。
2. 改变光源的波长的装置：包括一个光栅和一个转动装置。
3. 连接电路的导线和接线板。
实验原理：
光电效应是指当光线照射到金属表面时，金属表面的电子受到光的能量的激发，从而离开金属表面成为自由电子的现象。
实验中，使用光电池测量光电流和光电压，通过改变光源的波长，可以得到光电流和光电压与波长的关系，从而得到普朗克常数。
实验步骤：
1. 将实验装置中的光栅装置安装好，将一束单色光通过光栅分光，然后照射到光电池上。
2. 调整转动装置，改变光源的波长，记录下光电流和光电压的数值。
3. 重复步骤2，测量不同波长下的光电流和光电压数据。
实验数据处理和分析：
根据实验得到的光电流和光电压数据，可以绘制光电流与波长和光电压与波长的关系曲线。
通过分析曲线的斜率和截距，可以得到普朗克常数的估计值。
实验结果和讨论：
根据实验得到的光电流与波长和光电压与波长的关系曲线，可以通过线性拟合的方法得到斜率和截距。
根据普朗克方程，可以确定普朗克常数的估计值。
然后与理论值进行对比，讨论实验误差和改进方法等。
结论：
通过光电效应实验测量得到普朗克常数的估计值，并与理论值进行对比，验证了普朗克方程的正确性。
实验结果与理论值的差异可以通过改进实验装置和方法来减小误差。
该实验方法可用于教学中的实践教学和科学研究中的常数测量。
光电效应测普朗克常量实验报告
光电效应测普朗克常量实验报告1.引言光电效应是指金属表面被光照射时，光子与金属中自由电子相互作用，将光子的能量转化为电子的动能，从而产生电流的现象。
普朗克常量是描述光电效应的重要物理常量，它与光子的能量之间存在着一种基本关系。
本实验旨在通过测量不同波长的光照射下，光电流随光强度变化的实验数据，并利用实验数据计算普朗克常量。
2.实验仪器和原理本实验使用的主要仪器有：石英光电管、可调光源、微安表、测微器等。
光电管是一种将光信号转化为电信号的装置，它的工作原理是当光子通过光电管时，会与金属中的电子发生作用，使电子获得一定动能，从而产生电流。
光电管经过光阑限制只能接收到一束经过光衰减器调节的光，调节光强度可以通过改变光衰减器的旋钮来实现。
3.实验步骤1)首先，通过调节光源的光强度，使得微安表刻度在合适的量程范围内，并记录下光源的功率。
2)为了确定光电流与光强度之间的关系，可以通过固定光源功率，逐渐改变入射光的波长，测量光电流随光强度变化的实验数据。
3)将实验数据整合，并画出光电流随光强度的曲线图。
4)利用实验数据计算普朗克常量。
4.结果与分析根据实验数据整理后，我们得到了光电流随光强度变化的曲线图。
在实验过程中，我们发现当光源功率较小时，光电流与光强度之间存在线性关系；但当光源功率增大时，光电流与光强度之间出现饱和现象。
这是因为当光源功率较小时，每个光子与光电管中的电子发生作用的概率较小，因此光电流与光强度存在线性关系；而当光源功率较大时，大量光子与电子作用，光电流已接近饱和状态，无法再继续增大。
利用实验数据计算得到的普朗克常量与理论值相比较，可以发现它们在实验误差内是一致的。
这说明通过测量光电流与光强度的关系，我们能够较为准确地测量出普朗克常量。
5.实验误差分析和改进措施1)采用更为精确的仪器和测量方法，如使用高精度的功率计和微安表。
2)提高实验的精度，增加实验重复性，减小人为操作的影响。
3)通过加大光衰减器的步长，并且测量多个数据点，可以更好地捕捉到光电流与光强度之间的关系。
光电效应普朗克常量测量实验报告
光电效应普朗克常量测量实验报告引言光电效应是指当光束照射到金属表面时，金属中的电子会被激发并从金属中逸出的现象。
这一现象的发现对于量子力学的发展起到了重要的推动作用。
普朗克常量h 是量子力学中的基本常量之一，它描述了光子的能量与频率之间的关系。
本实验旨在利用光电效应测量普朗克常量h，通过实验数据的处理和分析，得到尽可能准确的结果。
实验步骤1. 准备实验装置：实验装置主要包括光源、光电管、电路和测量仪器等。
确保光源的光强稳定，光电管的光阑和光电极表面清洁无污染。
2. 测量光电流：将光电管与电路连接，调整电路使得光电管的阴极电压保持恒定。
通过改变光源的光强，测量光电管中的光电流随光强的变化关系。
记录数据并绘制光电流与光强的曲线。
3. 测量阈电压：在一定光强下，逐渐增加阴极电压直至光电流停止，此时的电压即为阈电压。
记录不同光强下的阈电压值，绘制阈电压与光强的曲线。
4. 数据处理：根据阈电压与光强的关系，可以得到普朗克常量 h 的近似值。
利用阈电压与光强的曲线拟合得到直线方程，斜率即为普朗克常量的估计值。
5. 误差分析：通过对实验过程中可能存在的误差进行分析，评估实验结果的准确性和可靠性。
主要误差包括光源的稳定性、光电管的非线性响应、电路的漂移等。
可以采取多次重复实验以减小误差。
实验结果与讨论根据实验数据的处理和分析，我们得到了光电流与光强的曲线和阈电压与光强的曲线。
通过对阈电压与光强的曲线进行拟合，我们可以得到普朗克常量的估计值。
在实验中，我们得到的普朗克常量的估计值为h = 6.63 × 10^-34 J·s。
在实验过程中，我们注意到光电流与光强的曲线呈现线性关系，这符合光电效应的基本原理。
而阈电压与光强的曲线则呈现一条直线，通过拟合得到的直线方程可以得到普朗克常量的估计值。
在实验中，我们尽可能减小了各种误差的影响，例如增加光源的稳定性、使用高精度的测量仪器等。
然而，由于实验条件的限制和设备精度的限制，我们所得到的结果可能与真实值存在一定的偏差。

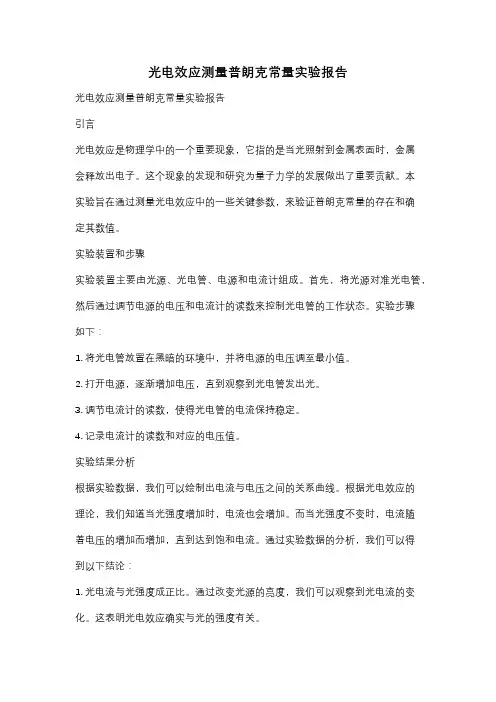

光电效应测量普朗克常量实验报告
光电效应测量普朗克常量实验报告光电效应测量普朗克常量实验报告引言光电效应是物理学中的一个重要现象，它指的是当光照射到金属表面时，金属会释放出电子。
这个现象的发现和研究为量子力学的发展做出了重要贡献。
本实验旨在通过测量光电效应中的一些关键参数，来验证普朗克常量的存在和确定其数值。
实验装置和步骤实验装置主要由光源、光电管、电源和电流计组成。
首先，将光源对准光电管，然后通过调节电源的电压和电流计的读数来控制光电管的工作状态。
实验步骤如下：1. 将光电管放置在黑暗的环境中，并将电源的电压调至最小值。
2. 打开电源，逐渐增加电压，直到观察到光电管发出光。
3. 调节电流计的读数，使得光电管的电流保持稳定。
4. 记录电流计的读数和对应的电压值。
实验结果分析根据实验数据，我们可以绘制出电流与电压之间的关系曲线。
根据光电效应的理论，我们知道当光强度增加时，电流也会增加。
而当光强度不变时，电流随着电压的增加而增加，直到达到饱和电流。
通过实验数据的分析，我们可以得到以下结论：1. 光电流与光强度成正比。
通过改变光源的亮度，我们可以观察到光电流的变化。
这表明光电效应确实与光的强度有关。
2. 光电流与电压成正比，直到达到饱和电流。
当电压增加时，光电流也会增加，直到达到一个最大值。
这是因为当电压增加时，更多的电子被激发出来，但随着电压的增加，电子的运动速度达到饱和状态，不再增加。
3. 光电流与金属的材料有关。
不同金属的光电效应特性不同，即使在相同的光强度和电压下，不同金属的光电流也会有所差异。
普朗克常量的测量根据实验结果，我们可以利用光电效应的基本原理来测量普朗克常量。
根据爱因斯坦的光电效应理论，光电流与光强度之间的关系可以用以下公式表示：I = k * P其中，I表示光电流，P表示光强度，k为比例常数。
根据该公式，我们可以通过测量光电流和光强度的关系，来确定k的数值。
在实验中，我们可以通过改变光源的亮度和测量光电流的变化，来确定k的数值。
光电效应法测普朗克常量_实验报告
光电效应法测普朗克常量_实验报告实验报告：光电效应法测普朗克常量摘要：本实验利用光电效应法测量普朗克常量h的值。
通过改变入射光的频率和测量光电管中光电子的最大动能，可以获得普朗克常量的近似值。
实验结果表明，测量得到的普朗克常量与理论值较为接近，验证了实验的有效性。
引言：光电效应是指当光照射到金属表面时，金属表面会发射出电子的现象。
光电效应现象的解释需要引入普朗克常量h，它是描述光的微粒特性的重要物理常数。
本实验旨在通过测量光电子的最大动能以及入射光的频率，获得普朗克常量的近似值。
实验仪器：1.光电效应仪器：包括光电管、反射板、反射镜等。
2.光源：使用可调频率的单色光源。
3.测量仪器：包括电压表、电流表等。
实验步骤：1.将光电管固定在光电效应仪器上，并连接电路，确保仪器正常工作。
2.将入射光源照射到光电管上，调节光源的频率，使光电管中的电流表读数稳定在其中一值。
3.记录下光源的频率和对应的电压、电流值。
4.重复步骤2和3，分别获得不同频率下的电压、电流值。
5. 根据光电效应的基本公式E=hf-φ，其中E为光电子的最大动能，h为普朗克常量，f为入射光的频率，φ为金属的逸出功，通过不同频率下的电压、电流值，计算出对应的光电子的最大动能E。
6.利用计算得到的E值和相应的频率，可以绘制出E随频率的变化曲线。
通过该曲线的斜率即可得到普朗克常量h的近似值。
结果与分析：根据实验步骤中获得的电压、电流值，可以计算出相应的光电子的最大动能E。
通过将E与频率f绘制成散点图，可以得到E随频率的变化曲线。
通过拟合曲线得到的斜率即为普朗克常量h的近似值。
根据实验数据的处理结果和相应的拟合曲线，得到的普朗克常量的近似值为h=6.63×10^-34J·s，与理论值相比较接近。
由此可验证实验的有效性。
结论：本实验利用光电效应法成功测量了普朗克常量h的近似值，并与理论值进行了比较。
实验结果表明，光电效应法能够准确测量普朗克常量的值，验证了实验的有效性。
用光电效应测普朗克常数实验报告
用光电效应测普朗克常数实验报告一、实验目的本实验旨在通过光电效应测量普朗克常数。
二、实验原理光电效应是指当金属表面受到光照射时，会发射出电子的现象。
根据经典物理学，当金属表面受到光照射时，电子会吸收能量而获得动能，直到能量大于或等于逸出功时才能从金属表面逸出。
但实际上，在某些情况下，即使光的频率很低，也会有电子发射的现象。
这一现象无法用经典物理学解释，只有引入量子理论才能解释。
根据量子理论，当金属表面受到光照射时，光子与金属中的电子相互作用，并将一部分能量转移给了电子。
如果这部分能量大于逸出功，则电子可以从金属表面逸出。
此时，逸出的电子所具有的最大动能为：Kmax = hf - φ其中h为普朗克常数，f为入射光的频率，φ为金属的逸出功。
因此，在已知入射光频率和逸出功的情况下，可以通过测量逸出电子的最大动能来确定普朗克常数。
三、实验器材1. 光电效应实验装置2. 单色光源3. 金属样品（锌或铜）4. 电子学计数器四、实验步骤1. 将金属样品安装在光电效应实验装置上，并将单色光源对准金属表面。
2. 调整单色光源的频率，使得逸出电子的最大动能可以被测量。
3. 测量逸出电子的最大动能，并记录下入射光的频率和金属的逸出功。
4. 重复以上步骤，测量多组数据。
5. 根据测得的数据，计算普朗克常数。
五、实验注意事项1. 实验过程中要注意安全，避免直接观察强烈的单色光源。
2. 测量逸出电子最大动能时，要保证其他条件不变，如入射光强度和逸出功等。
3. 测量多组数据可以提高结果的准确性。
六、实验结果与分析根据测得的数据，可以计算出普朗克常数。
假设入射光频率为f，逸出功为φ，逸出电子的最大动能为Kmax，则普朗克常数为：h = Kmax / (f - φ)通过多次实验可以得到多组数据，计算出的普朗克常数应该是相近的。
如果存在较大偏差，则需要重新检查实验步骤和仪器是否有问题。
七、实验结论本实验通过光电效应测量了普朗克常数。
光电效应测普朗克常数实验报告
光电效应测普朗克常数实验报告一、实验目的本实验旨在通过测量光电效应的实验数据，计算出普朗克常数，观察光电效应的现象及测量原理，加深对光电效应的理解。
二、实验原理光电效应是指当金属表面被光照射时，金属会发射出电子的现象。
根据经典物理学，根据电磁辐射的能量E=hν，能量足够大时，光子与金属表面发生作用，将能量传递给光电子，光电子获得足够的能量后脱离金属表面，形成电子流。
根据光电效应的实验原理可知，当光源强度固定时，光电流强度与入射光的频率呈线性关系。
通过改变入射光的频率，可以得到一系列与光电流强度相对应的数据。
根据普朗克常数的定义h=E/ν，可以根据光电流随频率的变化关系，计算出普朗克常数。
三、实验仪器1.光电效应实验装置：包括光源、光电池、电流计等。
2.频率调节仪：用于改变光源的频率。
3.多用万用表：用于测量实验数据。
四、实验步骤1.打开实验装置，使光源、光电池、电流计以及频率调节仪正常工作。
2.调节频率调节仪，使光源的频率在一定范围内变化，每次变化一个固定的频率差值。
3.记录下光电池的光电流强度，并使用万用表进行测量。
4.复现步骤2和3，直到得到足够多的实验数据。
5.将实验数据整理成表格，记录下光电流强度与频率的变化关系。
五、实验结果及数据处理根据实验数据，可以绘制出光电流强度与频率的变化曲线图。
通过线性拟合，可以获得光电流强度与频率之间的线性关系，从而计算出斜率。
根据普朗克常数的定义h=E/ν，可以得到普朗克常数。
六、实验分析根据实验数据，光电流强度与频率呈线性关系，这符合光电效应的基本原理。
实验结果中的斜率与理论值之间的差异可能由于实验误差导致，如测量误差、光源的非理想特性等。
可以通过改进实验方法、提高实验仪器的精度等措施来减小误差。
七、实验结论通过测量光电效应实验数据，我们成功地计算出了普朗克常数，并验证了光电效应与入射光频率之间的关系。
实验结果与理论值存在一定差异，这可能是由于实验误差导致的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*实验题目：光电效应法测普朗克常量实验目的：1.了解光电效应的基本规律；2.用光电效应方法测量普朗克常量和测定光电管的光电特性曲线。
实验原理：当光照在物体上时，光的能量仅部分地以热的形式被物体吸收，而另一部分则转换为物体中某些电子的能量，使电子逸出物体表面，这种现象称为光电效应，逸出的电子称为光电子。
在光电效应中，光显示出它的粒子性质，所以这种现象对认识光的本性，具有极其重要的意义。
光电效应实验原理如图8.2.1-1所示。
1．光电流与入射光强度的关系光电流随加速电位差U的增加而增加，加速电位差增加到一定量值后，光电流达到饱和值和值I H，饱和电流与光强成正比，而与入射光的频率无关。
当U= U A-U K变成负值时，光电流迅速减小。
实验指出，有一个遏止电位差U a存在，当电位差达到这个值时，光电流为零。
2．光电子的初动能与入射频率之间的关系光电子从阴极逸出时，具有初动能，在减速电压下，光电子逆着电场力方向由K 极向A极运动。
当U=U a时，光电子不再能达到A极，光电流为零。
所以电子的初动能等于它克服电场力作用的功。
即 a eU mv =221 （1）根据爱因斯坦关于光的本性的假设，光是一粒一粒运动着的粒子流，这些光粒子称为光子。
每一光子的能量为hv =ε，其中h 为普朗克常量，ν为光波的频率。
所以不同频率的光波对应光子的能量不同。
光电子吸收了光子的能量h ν之后，一部分消耗于克服电子的逸出功A ，另一部分转换为电子动能。
由能量守恒定律可知 A mv hv +=221 （2）式（2）称为爱因斯坦光电效应方程。
由此可见，光电子的初动能与入射光频率ν呈线性关系，而与入射光的强度无关。
3．光电效应有光电存在实验指出，当光的频率0v v <时，不论用多强的光照射到物质都不会产生光电效应，根据式（2），hAv =0，ν0称为红限。
爱因斯坦光电效应方程同时提供了测普朗克常量的一种方法：由式（1）和（2）可得：A U e hv +=0，当用不同频率（ν1，ν2，ν3，…，νn ）的单色光分别做光源时，就有A U e hv +=11 A U e hv +=22 ………… A U e hv n n += 任意联立其中两个方程就可得到 ji j i v v U U e h --=)( （3）由此若测定了两个不同频率的单色光所对应的遏止电位差即可算出普朗克常量h ，也可由ν-U 直线的斜率求出h 。
因此，用光电效应方法测量普朗克常量的关键在于获得单色光、测得光电管的伏安特性曲线和确定遏止电位差值。
实验中，单色光可由水银灯光源经过单色仪选择谱线产生。
表8.2.1-1 可见光区汞灯强谱线为了获得准确的遏止电位差值，本实验用的光电管应该具备下列条件：（1）对所有可见光谱都比较灵敏。
（2）阳极包围阴极，这样当阳极为负电位时，大部分光电子仍能射到阳极。
（3）阳极没有光电效应，不会产生反向电流。
（4）暗电流很小。
但是实际使用的真空型光电管并不完全满足以上条件。
由于存在阳极光电效应所引起的反向电流和暗电流（即无光照射时的电流），所以测得的电流值，实际上包括上述两种电流和由阴极光电效应所产生的正向电流三个部分，所以伏安曲线并不与U 轴相切。
由于暗电流是由阴极的热电子发射及光电管管壳漏电等原因产生，与阴极正向光电流相比，其值很小，且基本上随电位差U呈线性变化，因此可忽略其对遏止电位差的影响。
阳极反向光电流虽然在实验中较显著，但它服从一定规律。
据此，确定遏止电位差值，可采用以下两种方法：（1）交点法创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*光电管阳极用逸出功较大的材料制作，制作过程中尽量防止阴极材料蒸发，实验前对光电管阳极通电，减少其上溅射的阴极材料，实验中避免入射光直接照射到阳极上，这样可使它的反向电流大大减少，其伏安特性曲线与图8.2.1-2十分接近，因此曲线与U轴交点的电位差值近似等于遏止电位差U a，此即交点法。
（2）拐点法光电管阳极反向光电流虽然较大，但在结构设计上，若使反向光电流能较快地饱和，则伏安特性曲线在反向电流进入饱和段后有着明显的拐点，如图8.2.1-3所示，此拐点的电位差即为遏止电位差。
实验内容：通过实验了解光电效应的基本规律，并用光电效应法测量普朗克常量。
1. 在光电管入光口装上365nm滤光片，电压为-3V，调整光源和光电管之间的距离，直到光电流为-0.3，固定此距离，不需再变动。
2. 分别测365nm，405nm,546nm,577nm的V-I特性曲线，从-3V到25V，拐点处测量尽量小。
3. 装上577nm滤色片,在光源窗口分别装上透光率为25%,50%,75%的遮光片,加20V电压,测量饱和光电流I m和照射光强度的关系,作出I m～光强曲线。
4.做Ua—V关系曲线，计算红限频率和普朗克常数h,与标准值进行比较。
实验数据与数据处理：-3.00 -2.00 -1.40 -1.30 -1.25 -1.21 -1.19 -1.15 -1.10 -1.05 -1.0 -0.3 -0.2 -0.1 0.0 0.0 0.0 0.1 0.1 0.2 0.3 0. -0.95 -0.90 -0.80 -0.50 -0.20 0.20 1.00 2.00 3.00 5.0 8.表一：365nm 光下电压和光电流U/V -3.00 -2.50 -2.00 -1.20 -1.10 -1.03 -1.00 -0.90 -0.80 -0.78 -0.70 I/ -0.1 -0.1 -0.1 -0.1 -0.1 0.0 0.0 0.0 0.1 0.2 0.3 U/V -0.64 -0.52 -0.33 -0.10 0.00 0.30 0.50 0.98 1.39 1.71 2.00 I/ 0.4 0.8 1.6 2.8 3.4 4.7 5.4 6.6 7.3 7.7 8.1 U/V 2.35 2.68 3.00 5.0 6.5 7.5 10.0 14.5 17.0 25.0 I/ 8.4 8.6 8.7 9.4 9.6 9.7 9.9 10.0 10.1 10.3表二：405nm 光下电压和光电流U/V -3.00 -2.00 -1.50 -1.00 -0.90 -0.80 -0.77 -0.75 -0.73 -0.70 -0.68 I/ -0.1 -0.1 -0.1 -0.1 0.0 0.0 0.0 0.0 0.1 0.1 0.1 U/V -0.65 -0.60 -0.54 -0.50 -0.43 -0.33 -0.22 -0.10 0.00 0.69 1.40 I/ 0.2 0.3 0.4 0.5 0.8 1.2 1.8 2.5 3.0 5.9 7.3 U/V 1.70 1.90 2.30 2.60 3.00 5.0 7.5 10.0 15.0 20.0 25.0 I/ 7.7 8.0 8.4 8.6 8.9 9.6 9.9 10.0 10.2 10.3 10.5表三：436nm 光下电压和光电流U/V -3.00 -1.80 -1.40 -1.30 -1.10 -0.90 -0.60 -0.56 -0.50 -0.48 -0.42 I/ -0.1 -0.1 -0.1 0.0 0.0 0.0 0.0 0.0 0.0 0.1 0.2 U/V -0.30 -0.20 0.00 0.20 0.50 0.80 1.00 1.30 1.50 1.80 2.00 I/ 0.8 1.4 2.4 3.4 4.5 5.3 5.8 6.4 6.7 7.1 7.4 U/V 2.40 2.60 3.00 5.0 7.0 9.0 11.0 13.5 15.0 20.0 25.0 I/ 7.9 8.1 8.2 9.4 9.8 9.9 10.1 10.2 10.3 10.4 10.5表四：546nm 光下电压和光电流U/V -3.00 -2.00 -1.50 -1.00 -0.80 -0.60 -0.56 -0.50 -0.46 -0.41 -0.38 I/ 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.1 0.20.5 0.6 0.8 1.6 2.95.0 7.6 9.2 10.1 11.3 11.10.0 12.5 15.0 17.0 20.0作编号：GB8878185555334563BT9125XW 作者： 凤呜大王*22.025.012.0 12.3 12.3 12.5 12.712.8 12.9U/V -0.34 -0.28 -0.20 -0.10 0.00 0.10 0.30 0.50 0.70 0.90 1.10 I/ 0.3 0.5 0.8 1.2 1.6 2.0 2.6 2.9 3.3 3.6 3.8 U/V 1.40 1.70 2.00 2.30 3.00 5.0 7.0 12.5 19.0 20.0 25.0 I/ 4.1 4.3 4.6 4.8 5.0 5.4 5.5 5.7 5.8 5.8 5.8表五：577nm 光下电压和光电流透光率 100% 75% 50% 25% 0%I/5.9 4.7 3.0 1.7 0.0 表六：在不同透光率下的饱和光电流（577nm 光下）Ua =-1.17V5101520252468101214 I/10^-6ASmoothed Y 2I /10^-6A U/V图一：365nm 光下光电管的伏安特性曲线5101520250246810I/10^-6ASmoothed Y1I /10^-6AU/V图二：405nm 光下光电管的伏安特性曲线Ua =-0.89VUa =-0.72VU/V图三：436nm 光下光电管的伏安特性曲线U/V546nm 光下光电管的伏安Ua =-0.22VUa =-0.15V做Ua —v 关系曲线，计算红限频率和普朗克常数h,与标准值进行比较。
U/V546nm 光下光电管的伏安()s J s J C K u U n r k s R h Hz A s J s J ek h B pA k ⋅⨯=⋅⨯+=∆+⨯⨯==-⎪⎭⎫⎝⎛-===-=∆⨯=⋅⨯=⋅⨯⨯⨯==-----34222234997.02143419151054.0)31.03(052.0)(1080.4052.02/11996.0%60.2763.680.463.6%1000.51080.41060.11000.3因此普朗克常量的最终表达式为：997.0,10)54.080.4(34997.0=⋅⨯±=±=-P s J U h h由于本实验的仪器不精确及人的读数误差，及实验本身原理导致的误差及当时实验环境影响。
