32 平面镜 球面镜成像
八年级物理上册3.3平面镜成像(第2课时平面镜成像作图及球面镜)练习新人教版(2021年整理)

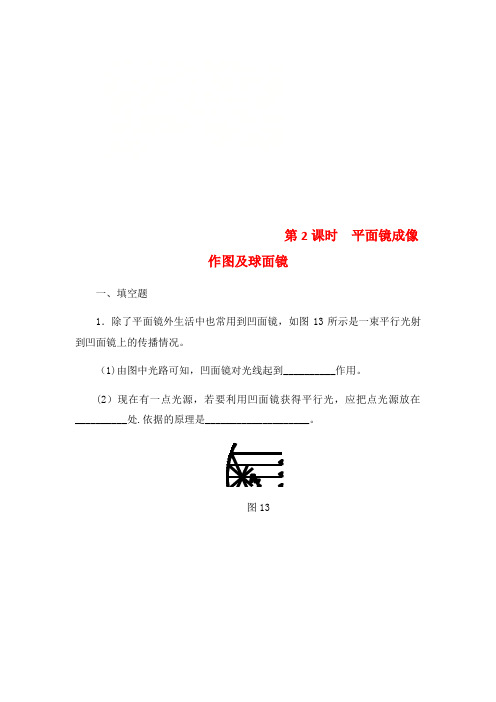

第2课时平面镜成像作图及球面镜一、填空题1．除了平面镜外生活中也常用到凹面镜，如图13所示是一束平行光射到凹面镜上的传播情况。
（1)由图中光路可知，凹面镜对光线起到__________作用。
(2）现在有一点光源，若要利用凹面镜获得平行光，应把点光源放在__________处.依据的原理是____________________。
2．北京奥运圣火火种在希腊古奥林匹克遗址进行采取，火种的采取实质是把火炬放在__________(选填“凹面镜”“凸面镜”或“平面镜”)的焦点上而点燃，可见这种面镜对太阳光具有________作用.3．如图14所示是在我国的贵州省建成的世界上最大的天文望远镜，它的反射面属于__________;小明要制作简易潜望镜，他应该在纸筒中装入两块__________。
（均选填“平面镜"“凸面镜”或“凹面镜”)图144．如图15所示是一条盘山公路,当汽车在AB路段行驶时，由于______________（从光学角度）司机看不到BC路段的情况；为了尽可能大范围地看到BC路段的情况，人们利用光的__________规律在公路急拐弯的B处装上__________（选填“平面镜"“凸面镜"或“凹面镜”)，以减少事故的发生。
图15二、选择题5．手电筒后面的反光镜是( ）A．平面镜 B．凹面镜C．凸面镜 D．角反射器6．下列说法正确的是（)A．牙医借助凸面镜看清牙齿的背面B．早期军事上的潜望镜是由两块凸面镜组成的C．古代妇女用来梳妆的铜镜相当于平面镜D．在山区道路的拐弯处设置凹面镜,有利于避免交通事故的发生7．宁波科学探索中心宇宙馆内,有一个介绍凹面镜作用的装置(如图16所示），其中AB、CD为射向凹面镜的平行光线，O为反射光线的交点，则下列说法错误的是（)A．光在凹面镜上的反射也遵循光的反射规律B．反射光线的交点O不会在凹面镜上成像C．若增大平行光线AB、CD的间距,O点会靠近凹面镜D．若光沿OB、OD射向凹面镜，反射光线将沿BA、DC射出图16三、作图题8．如图17所示，根据平面镜成像特点作“F"在平面镜中的像。
3.3探究平面镜成像特点(上课用)
一、常用的镜子表面是平的、光滑的, 叫平面镜
平面镜所成的像 虚__像
能被人看见,但不能 在屏幕上呈现
镜子中的“样 子”叫做像
一、平面镜成像的特点
平面镜
反射面是平面
想一想：生活中有哪些反射面是平的？
镜子
平静的水面
平面镜的符号： 反射面
平面镜成像有什么特点呢？
照镜子,提问题 同学们看到了什么? 还想到了什么?
“不变”）
例：作出物体AB经平面镜后所成的像A′B ′
A
B
A′
B′
二、虚像
（1）人眼是怎样确定物体位置的？
P
（2）人眼是怎样看见平面镜中的像的？
——平面镜成像的原因
虚像：它不是由实际光线 会聚而成，是由反 射光线的反向延长 线相交而形成。虚 像是不能呈现在光 屏上的。
P
P′
光的反射
4.检查视力时，人与视力表之间的距离应为5 米，现因屋子太小而使用一个平面镜，视力表 到镜子的距离为3米，那么，人到镜子的距离 应为多少米？
课堂小练习
12. 小明做研究平面镜成像的实验时，先将蜡烛放在平 面镜前50cm处，他记下了像的位置，然后，他将平 面镜向蜡烛移动了10cm，则第二次成像的位置与第 一次成像的位置比较
A．向平面镜移动了10cm B．向平面镜移动了20cm
C．远离了平面镜10cm D．远离了平面镜20cm
课堂小练习
课堂小练习
5. 水面也能发生反射，我们从水中看到空中的飞机 是___虚______像．（填“虚”“实”）
6. 凸面镜使平行光束___发__散____，凹面镜使平行光 束___会__聚____．汽车的后视镜是____凸_____面镜， 利用它可以______扩__大_司机的视野．
平面镜成像实验专题 → 球面镜成像实验专题
平面镜成像实验专题→ 球面镜成像实验专题引言这份文档旨在介绍平面镜成像实验和球面镜成像实验的相关内容。
通过这两个实验，我们可以更好地了解光的反射和折射规律，并通过实际操作来观察光的成像特点。
平面镜成像实验实验原理平面镜是一种反射面完全平行的镜面，可以将光线进行反射。
根据光的反射定律，入射角等于反射角，我们可以观察到光线在平面镜上的反射轨迹和成像特点。
实验过程1. 准备一个平面镜和一束光线。
2. 将光线照射到平面镜上，观察入射光线、反射光线和其成像情况。
3. 改变入射角度、入射位置等条件，观察光线的变化以及成像位置的变化。
实验结果通过观察我们可以得到以下结论：- 入射光线与反射光线的角度相等。
- 入射光线、反射光线和法线（镜面垂直方向）三者在同一平面上。
- 成像位置与实物位置关于镜面对称。
球面镜成像实验实验原理球面镜是一种球面表面成像的光学元件，包括凸透镜和凹透镜。
根据球面镜的焦距和光的折射规律，我们可以观察到光线在球面镜上的折射轨迹和成像特点。
实验过程1. 准备一个凸透镜和一束光线。
2. 将光线照射到凸透镜上，观察折射光线和其成像情况。
3. 改变入射角度、入射位置等条件，观察光线的变化以及成像位置的变化。
实验结果通过观察我们可以得到以下结论：- 入射光线经球面镜折射后，会聚或发散，并在成像位置形成实像或虚像。
- 凸透镜会将光线聚焦到焦点处，形成实像。
- 凹透镜会将光线发散，形成虚像。
结论通过平面镜成像实验和球面镜成像实验，我们可以更加直观地观察和理解光线的反射和折射规律，以及成像的特点。
这些实验为我们深入研究光学提供了基础，并在实际应用中有着重要的意义。
希望这份文档能够对你的学习和实验有所帮助！。
平面镜和球面镜的成像如何分析平面镜和球面镜的成像规律
平面镜和球面镜的成像如何分析平面镜和球面镜的成像规律平面镜和球面镜是光学中常见的两种光学元件，它们在物体成像方面都有着重要的应用。
本文将分别对平面镜和球面镜的成像进行分析，并探讨它们的成像规律。
一、平面镜的成像分析平面镜是由平整的镜面构成，它的反射规律是根据光线的入射角等于反射角来确定的。
当光线照射到平面镜上时，在镜面上发生反射，从而形成物体的像。
1. 平面镜成像的特点平面镜成像具有以下特点：（1）物体与像之间的距离相等：根据反射定律，入射角等于反射角，所以光线从物体反射到镜中后，会沿原路返回，这样就产生了与物体相等的距离。
（2）像的形状与物体相似：平面镜成像不改变物体的形状，所以像的形状与物体相似。
（3）像的左右方向与物体相反：当物体在平面镜前方时，像会在后方形成，且左右方向与物体相反。
2. 平面镜成像示意图示意图如下所示：[图1：平面镜成像示意图]在图中，AB为物体，BC为镜子，A'B'为物体的像，A'B'与AB的距离相等。
二、球面镜的成像分析球面镜是由球面构成的反射镜，根据反射定律和折射定律，可以分为凸透镜和凹透镜两种情况。
1. 凸透镜的成像分析凸透镜成像的规律如下：（1）凸透镜成像的特点：物距和像距都可正、可负，物距和像距之间的关系遵循薄透镜公式。
（2）凸透镜的焦距与成像关系：凸透镜的焦距为正，当物距大于焦距时，像距为正，虚像形成；当物距小于焦距时，像距为负，实像形成。
2. 凸透镜成像示意图示意图如下所示：[图2：凸透镜成像示意图]在图中，AB为物体，O为球面镜的光心，A'B'为物体的像，可以通过构造像的光线确定。
3. 凹透镜的成像分析凹透镜成像的规律与凸透镜相反：（1）凹透镜成像的特点：物距和像距都为负，实像和虚像都会形成。
（2）凹透镜的焦距与成像关系：凹透镜的焦距为负，当物距大于焦距时，像距为负，实像形成；当物距小于焦距时，像距为正，虚像形成。
镜面成像平面镜与球面镜的成像规律与特点
镜面成像平面镜与球面镜的成像规律与特点镜面成像：平面镜与球面镜的成像规律与特点镜面成像是物体在镜面上形成的景象，根据镜面的形状可以分为平面镜和球面镜。
平面镜是一种镜面呈平坦形状的光学元件，而球面镜则是一种镜面呈球面形状的光学元件。
本文将介绍镜面成像的规律与特点，重点分析平面镜和球面镜的成像特性。
一、平面镜的成像规律与特点1. 成像规律当物体与平面镜的距离远小于镜面的曲率半径时，平面镜可以近似视为具有无穷大曲率半径的球面镜。
根据球面镜成像规律，我们可以得到平面镜的成像规律：光线入射平面镜后，经过反射后会与法线夹角相等，反射光线会沿着入射光线的路径反射，从而形成的虚像与物体位置关于镜面对称。
2. 成像特点平面镜的成像特点主要有以下几点：（1）物体与其虚像的距离相等，且在同一直线上。
（2）虚像与物体的大小相等。
（3）虚像呈正立，方向与物体相同。
（4）虚像位于镜面背后与物体位置关于镜面对称。
二、球面镜的成像规律与特点1. 成像规律球面镜的成像规律可根据光线入射的不同方式分为凸透镜和凹透镜两种。
（1）凸透镜：当物体在球面镜的远焦点之外时，凸透镜成像规律与平面镜类似。
光线入射球面镜后会发生折射，经过聚焦后形成实像。
实像与物体的位置关于球面镜对称，并且位于球面镜与物体之间。
（2）凹透镜：当物体在球面镜的远焦点之内时，凹透镜成像规律与平面镜类似。
光线入射球面镜后会发生折射，经过延伸后形成虚像。
虚像与物体的位置关于球面镜对称，并且位于球面镜和物体同侧。
2. 成像特点球面镜的成像特点主要有以下几点：（1）物体与其实像/虚像的距离不相等，且不在同一直线上。
（2）实像/虚像与物体的大小不相等。
（3）实像可呈正立或倒立，虚像呈正立。
（4）实像位于光线反向延长线的交点处，虚像位于反射/折射光线的交点处。
总结：镜面成像是光学学科中的重要内容，平面镜和球面镜分别具有不同的成像规律和特点。
平面镜的成像规律简单，成像特点明显；而球面镜的成像规律较为复杂，成像特点多样。
平面镜成像及球面镜
立竿见影的“影”，前者是由
是由 引起的。
引起的，后者
11.一束光垂直射到平面镜上，然后将平面 镜转动θ角，入射光线保持不变，那么反射 光线的方向将改变（ A．θ/2 C．2θ B．θ D．0 ）
12.入射光线与镜面成15°角，则反射角是 ______，如果将光线绕入射点向法线方向
转过10°，则反射光线与入射光线之间的
8、指出下面各句话中的“影”所说明
的光在传播过程中所遵从的物理规律，
（1）手影 （2）水中倒影
( 光的直线传播 ) ( 光的反射 )
（3）立竿见影
（4）杯弓蛇影
( 光的直线传播 )
( 光的反射 )
9.下面不是利用凹面镜的是( A.汽车观后镜 C.手电筒
A
)
B.太阳灶 D.探照灯
10、我们在河边看到树木和建筑物的“倒影”和
定
义
用球面的外表面作反射面的球 面镜叫凸面镜．
凸面镜
作
用
凸面镜对光起发散作．
凸面镜
作
用
凸面镜能成正立、缩小的虚像．
凸面鏡成像
(a)
(b)
凸面镜
应
用
汽车观后镜、马路拐成正立缩小的虚象. 利用凸面镜可以观察到更大的范围.
应用:
汽车观后镜
夹角是______．
13．一平面镜与水平桌面成45°角固定在水平桌 面如图所示，一小球以1 m/s的速度沿桌面向平面
镜匀速滚去，则小球在平面镜里的像
A.以1 m/s的速度，做竖直向上的运动
B.以1 m/s的速度，做竖直向下的运动
C.以2 m/s的速度，做竖直向上的运动
D.以2 m/s的速度，做竖直向下的运动
S’
平面镜成像球面镜及习题PPT课件
作图题
请作出物体在平面镜中的像
B
A
图1
图2
注意：作图时像用虚线表示，要标直角符号和对应的字母
现已知两条反射光线是由同一个点光源射出经平面镜 反射后的光线，请找出点光源S 的位置及其在镜中的 像。
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
A
M
N
球面镜 1 定义：反射面是球面的一部分的镜子
凸面镜——反射面是球面的外表面
凹面镜——反射面是球面的内表面
凹面镜对光有会聚作用 凸面镜对光有发散作用
知识应用
1 身高1.7m 的人站在高1 m 的竖直平面镜前3 m 处
他的像高
像和他相距
，若他往前
走1 m ，则此时像与他相距
。
2 当铅笔尖触到平面镜上时，发现笔尖与它在镜子中
平面镜成像特点
★ 像和物体的大小相同 ★ 像和物体到镜面的距离相等 ★ 像和物体的连线与镜面垂直 ★ 平面镜所成的像是正立的虚像
平面镜成像原理
图中MN 是块平面镜，S为发光点，P为镜前一点，请 作出从S 点射出，并经过平面镜发射后恰能通过P点 的光路。
S M
P N
请画ห้องสมุดไป่ตู้能通过平面镜 MN 看到 A 点的范围
感谢聆听
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings
演讲人：XXXXXX 时 间：XX年XX月XX日
的像相距 3 mm ，则这块镜子厚度是(
平面镜与球面镜的成像原理
平面镜与球面镜的成像原理平面镜和球面镜是我们日常生活中常见的光学器件。
无论是在家中的镜子还是在实验室的显微镜中，它们都扮演着重要的角色。
那么，平面镜和球面镜是如何产生成像的呢？下面我们将深入探讨平面镜和球面镜的成像原理。
一、平面镜的成像原理平面镜是一种镜面为平面的镜子。
当光线射到平面镜上时，会发生反射现象。
平面镜的成像原理可以通过以下步骤来说明：1. 光线的反射当光线射到平面镜上时，根据光的反射定律，入射光线与镜面法线之间的夹角等于反射光线与镜面法线之间的夹角。
根据这个定律，我们知道入射角等于反射角，光线在平面镜上会以同样的角度反射出去。
2. 成像特点平面镜的成像特点是平面镜上的物体与其像的位置关于镜面对称。
也就是说，物体和其像沿镜面垂直线对称，并且距离镜面相等。
3. 成像原理根据平面镜的成像特点，我们可以得出以下结论：（1）物体与像的方向相同。
在平面镜前放置一个箭头状的物体，我们可以观察到镜面后出现了一个与实物相似的像，像的方向与物体的方向相同。
（2）物体与像的大小相等。
无论物体与平面镜的距离有多远，像的大小始终与物体的大小相等。
（3）物体与像的位置关于镜面对称。
无论物体在平面镜的哪一侧，像总是出现在与物体距离镜面相等的位置上。
二、球面镜的成像原理与平面镜不同，球面镜的表面是一个曲面，可以是凸面或凹面。
球面镜也有两种类型：凸透镜和凹透镜。
它们的成像原理略有不同。
1. 凸球面镜的成像原理凸球面镜的成像原理可以通过以下步骤来说明：（1）平行光线的折射当平行光线射到凸球面镜上时，会发生折射现象。
根据光的折射定律，入射光线与镜面法线之间的夹角与出射光线与镜面法线之间的夹角满足一个特定的关系。
具体来说，当光线从空气中折射到凸球面镜中时，入射角和出射角的比值等于介质的折射率与凸球面镜的焦距的比值。
（2）成像特点凸球面镜的成像特点是出射光经过焦点后会呈现出收敛的趋势。
对于凸透镜而言，焦点位于球面镜的透镜两侧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
32 平面镜 球面镜成像
一、双平面镜成像个数
取决于夹角大小，还取决于物点位置
规律：
122-=θπθπn 偶数，成像个数 θ
πθπθθ
π
2122=-=n n ；物不在角平分线上，角平分线上，奇数，成像个数：物在 12+整数部分两种可能：整数部分或不是整数，成像个数有θπ
例1：两个平面镜之间的夹角为450、600、1200.而物体总是放在平面镜的角平分线上，试分
别求出像的个数。
7个、5个、2个
二、球面镜成像公式
1.球面镜单次成像
f v u 111=+ 2
R f = 符号法则：实物u 为正，虚物u 为负；实像v 为正，虚像v 为负；凹镜f 为正，凸镜f 为负
像的长度放大率：u
v f u f AB B A m =-==11
2.球面镜多次成像
虚物：尚未成像便遇上后一球面镜
例2：如图，半径为R的凸镜和凹镜主轴相互重合放置，两镜顶点O1、O2相距2.6R，现于主轴上距凹镜顶点O2为0.6R处放一点光源S。
设点光源的像只能直接射到凹镜上，问S经凹镜和凸镜各反射一次后所成的像在何处？。
