三种特殊又常见的等值线图的判读
三种特殊又常见的等值线图的判读
三种特殊又常见的等值线图的判读
等值线图是一种常见的图表形式，用于表示等值线和等值面，用来显示空间分布和分级数据。
在实际使用中，有一些特殊且常见的等值线图，需要特殊的解读方法。
接下来将介绍三种特殊又常见的等值线图的判读方法。
第一种是反转等值线图。
反转等值线图是指等值线图的等值线和等值面的颜色与传统的等值线图相反。
传统的等值线图中，等值线和等值面的颜色是由低到高逐渐变化的，而在反转等值线图中，等值线和等值面的颜色是由高到低逐渐变化的。
对于反转等值线图，判断主要依据是颜色的深浅和等值线的密集程度。
颜色越深，表示数值越高；等值线越密集，表示数值变化越大。
反转等值线图中的等值线和等值面的间隔通常比较大，在判断时要注意不同等值线之间的数值差异。
第二种是双等值线图。
双等值线图是指在一个图表中同时显示两组等值线，一组显示正值，另一组显示负值。
双等值线图主要用于表示两组相互影响且对比明显的数据。
判断双等值线图主要注意以下几点：观察两组等值线的分布情况，看是否存在交叉或交汇的情况；比较两组等值线的密集程度和间隔大小，了解两组数据的相对大小和变化趋势；结合颜色的深浅判断负值和正值的大小。
判断特殊又常见的等值线图主要依据颜色的深浅、等值线的间隔和密集程度、等值线的分布情况和形状等特征。
在判断时，需结合实际业务背景和数据含义进行分析，以得出合理的结论。
需要注意不同类型的等值线图可能有不同的判断依据，需根据实际情况进行分析和解读。
三种特殊又常见的等值线图的判读
三种特殊又常见的等值线图的判读等值线图是地形地貌、气象预报、水文水资源等领域中常用的专业图像，其可视化的表达方式直观、易懂、具有极高的艺术欣赏价值。
通过等值线图，我们可以更好地了解其代表的数据分布规律和空间分布特征，从而为我们分析、预测和应对真实世界中的各种自然灾害和人类活动提供有力支撑。
在等值线图的应用中，有三种特殊又常见的等值线图，分别是温度变化图、气压变化图和等深线图。
以下将分别进行讲解其如何判读。
一、温度变化图温度变化图是在地球表面以等温线表示温度变化的图。
温度变化图是一种可以显示气压、潜热和地形对气温的影响的图像，它用不同颜色区分不同的温度区域。
判读方法：1. 首先，需要了解颜色与温度之间的关系，常见的颜色分别是红色、橙色、黄色、绿色、蓝色和紫色。
其中，红色代表高温，蓝色代表低温。
2. 通过颜色的变化，可以看出温度变化的趋势。
颜色深的地方表示温度高，颜色浅的地方表示温度低。
温度越高，物体的颜色就越暖色调。
3. 要结合地形线，分析高低温区域分布，将温度区分成等级，具体可以分为寒带、亚寒带、温带、亚热带、热带等。
二、气压变化图气压变化图是用等压线标出地表或海平面上的气压分布的图。
它是以等气压线表示气压变化情况的一种地图。
它能够直观地显现气压场在各个区域中的分布。
1. 首先，需了解等压线的特点。
等压线就是表示同一大气压强度的等值线，它们自由偏转，在高温和低温的边际区域形成闭合线。
等压线向着低压中心，围成曲线的方式显露出大气运动的分布。
2. 在分析等压线分布的时候，需要结合地形地貌的分布。
等压线从高向低排列，表示气压场的分布情况。
气压高的地方集中，等高线间隔近；气压低的地方分散，等高线间隔大。
3. 根据等压线的密集程度，来确定气压的大小。
间隔越近、等压线条数越多的区域气压越大，反之亦然。
三、等深线图等深线图是海洋和湖泊上应用广泛的一种使用等深线表示水深的图像，主要针对海底地形、湖泊地形起伏的地形地貌图。

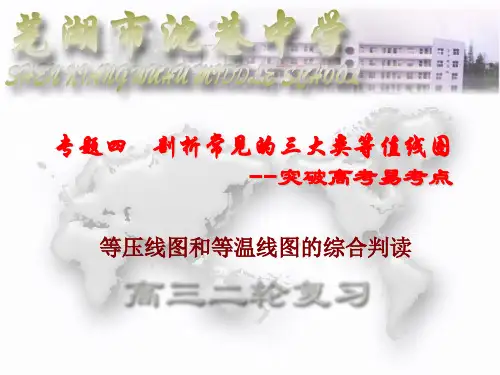

专题四 剖析常见的三大类等值线图判读
风力小。
(2)不同图中，相同比例尺，相邻两条等压线数值差越大， 风力越大。如图1中B处风力 大于 A处。
(3)不同图中，图上距离相同气压差相当，比例尺越大，风 力越大。如图2中C处风力 大于 D处。
4．确定冷暖锋的位置 锋面一定存在于低压槽上，冷锋在锋面气旋的西部，暖锋 在锋面气旋的东部。 5．判断季节
南半球
3．判断海陆位置及月份
1月 A
1月份 全球陆地等温线向南弯曲 7月B 全球海洋等温线向北弯曲
陆地
7月份 全球陆地等温线向北弯曲
全球海洋等温线向南弯曲1月 C 7月 D
赤
道
海洋
4．判断寒、暖流 寒流：寒流中心水温比同纬度的其他地区低，故等温线向低 纬凸出(道理同冬季的陆地或夏季的海洋)。 暖流：暖流中心水温比同纬度的其他地区高，故等温线向高纬 凸出(道理同夏季的陆地或冬季的海洋)。
度的正确排序是
A．①→②→③→④ C．③→④→②→① B．①→②→④→③ D．③→①→②→④
( C )
(2)下列气候统计图中，反映了上图中K城市气候特征的是 ( D )
小结
本结课主要讲解了等温线和等压线的判断，具体 总结我们下节课在等值线图的判读中讲解。
高压与反气旋
高 高
北半球顺时针
南半球逆时针
8℃
寒 气
温 低 流
10℃
12℃
海洋
5．判断地势起伏 地势高：在等温线图上，地势高处等温线的数值要比同纬度 的其他地区低或等温线向高值弯曲。 地势低：在等温线图上，地势低处等温线的数值要比同纬度的 其他地区高或等温线向低值弯曲。
山地
气 温 低
8℃ 10℃
12℃
平原
6．判断地形类型 等温线为闭合状态时，数值里大外小为盆地；数值里小外 大为山地。由于盆地、谷地中的城市空气易集聚难扩散，因而 也常用它来比较城市大气质量的高低等。
等值线图的判读
等值线图的判读常见的地理等值线图有等高线图、等压线图、等温线图、等降水量线图、等震线图、等盐度线图、等太阳辐射量线图等。
解题的关键是找出等值线变化的规律，并分析其成因。
判读方法：1）识别等值线所反映的是何种地理事物；2）判读等值线排列疏密状况；3）判断等值线变化规律和最高、最低值位置；4）根据数值变化及排列状况，推断出规律和结果，或分析成因。
一、等高线图的判读：等高线图的高度注记为“海拔高度”(即某个地点高出海平面的垂直距离，我国的海拔是高出黄海海平面的距离。
)1）、判读规律：①形状特征：等高线闭合，且数值从中心向四周逐渐降低——山顶；等高线闭合，且数值从中心向四周逐渐升高——盆地或洼地；如果没有数值注记，可根据示坡线来判断：(示坡线——为垂直于等高线的短线)。
等高线弯曲时，如果凸出部分指向低处——表示山脊；如果凸出部分指向高处——表示山谷；两个山顶中间的低地，形似马鞍——为鞍部地形示意图如下：山脊山谷②数值大小：海拔200米以下，等高线稀疏，广阔平坦——为平原地形；海拔500米以下，相对高度小于100米，等高线稀疏，弯折部分较和缓——为丘陵地形；海拔500米以上，相对高度大于100米，等高线密集，河谷转折呈V字形——为山地地形；海拔高度大，相对高度小，等高线在边缘十分密集，而顶部明显稀疏——为高原地形。
几条特殊的等高线：0米线表示海平面，也是海岸线；200米线区分平原和低丘；500米、1000米线显示低山丘陵或高原；2000米、3000米线反映中山和高原； 4000米反映青藏高原和高山的特征。
③疏密程度：密集——坡度陡；稀疏——坡度缓。
有时候图上看不出密集与稀疏时，可根据坡度 = 垂直相对高度 / 水平距离来决定。
如果几条不同高度的等高线相交在一起，则表示陡崖。
陡崖的相对高度计算方法：（x-1）d ≤ΔH ＜（x+1）d 2）实际运用：（1）与气候结合：A 、海拔高的地区应考虑气温的垂直递减。
等值线的判读方法
等值线的判读方法
等值线是地形或其他要素在等值线图中的表示形式。
下面是判断等值线的方法：
1. 等值线密度：等值线的密度表示了要素的变化速度。
如果等值线密度越密集，表示要素的变化速度越快；如果等值线密度越稀疏，表示要素的变化速度越慢。
2. 等值线间距：等值线的间距表示了要素的相对变化幅度。
如果等值线的间距较小，表示要素的变化幅度较大；如果等值线的间距较大，表示要素的变化幅度较小。
3. 等值线形状：等值线的形状表示了要素的特征。
如果等值线呈圆形或椭圆形，表示要素的变化是均匀的；如果等值线呈斜线、弧线或不规则形状，表示要素的变化是不均匀的。
4. 等值线分布：等值线的分布表示了要素的空间结构。
如果等值线平行且均匀分布，表示要素的空间结构是均匀的；如果等值线交错排列或呈不规则分布，表示要素的空间结构是不均匀的。
5. 等值线交汇：等值线的交汇表示了要素的变化关系。
如果等值线交汇形成封闭的区域，表示要素的变化有明确的边界；如果等值线交汇形成环状或相互交错，表示要素的变化没有明确的边界。
这些方法可以帮助我们理解等值线图中要素的变化特征和空间结构，从而更好地分析和解读地理现象。
等值线图的判读
等值线图的判读(实用版)编制人：______审核人：______审批人：______编制单位：______编制时间：__年__月__日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如工作总结、述职报告、心得体会、工作计划、演讲稿、教案大全、作文大全、合同范文、活动方案、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor.I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!And, this store provides various types of practical materials for everyone, such as work summaries, job reports, insights, work plans, speeches, lesson plans, essays, contract samples, activity plans, and other materials. If you want to learn about different data formats and writing methods, please pay attention!等值线图的判读等值线图的判读等值线是某地理事物或现象数值相等的各点的连线。
等值线图的判读方法
专题冲破一：等值线图的判读办法等值线图判读高考没有单独提出,但绘制和浏览等值线图,并能获取息争读信息是考纲才能请求之一.1.等值线的共性特点①统一条等值线上各点的数值相等.②相邻两条等值线值可以相等(如河谷两侧相邻的等高线),也可以按周边地区趋向依次递减或递增;统一幅图中相邻两条等值线的距离（等值距）相等.③统一幅图上随意率性两条等值线一般不会订交不重叠(陡崖除外).④等值线一般应是闭合曲线,在局部图中受图幅所限不必定全体闭合,但必定在相邻的多张拼接图中闭合.⑤等值线曲折度越大,其曲折处的两侧变更越大.2.等值线的判读步调步调解释一看图名读图名明白等值线图所要反应的地理事物,即等高线.等压线.等温线.等降水量线.等盐度线.等生齿密度线.等震线.等时线.等潜水位线.等太阳高度线和等太阳辐射线等二看数值特点看最大值和最小值;看数值的递变纪律;盘算差值等.如等值线数值增大偏向,等高线图中为山顶地点区域;在等压线中则为高压地点区域;在等温线图中可依据递变纪律断定南北半球三看疏密如等高距一准时,等高线愈密则坡度愈陡,水流愈急;统一幅图中,等压线越密的地方,风力越大;在等温线中反应温差大小四看走向等值线曲折偏向与河水流向相反;等值线曲折偏向与洋流流向雷同五看曲折肯定曲折部分为高值区照样低值区,一般采取垂线法和切线法：①垂线法：在等值线图上曲折最大处的两侧作各等值线的垂线,偏向从高值指向低值.若箭头向中间辐合,则等值线曲折处与两侧比拟为低值区;若箭头向外围辐散,则等值线曲折处与两侧比拟为高值区(如下图)：②切线法：在等值线曲折最大处作某条等值线的切线,比较切点与切线上其他点的数值大小.若切点数值小于其他点的数值,则该处为低值区;若切点数值大于其他点的数值,则该处为高值区(如下图)：六看闭合假如两条数值不合的等值线中央有闭合的等值线,则要遵守“大于大的.小于小的”纪律肯定其数值.如下图中有两条等值线,数值a大于b,则M地的值大于a,N 地的值小于b七看分解剖析运用在等温线图中可断定半球地位.季候差别.影响温度的身分,与洋流联合断定寒暖流等;在等压线图中可断定风向.风速.气象体系.季候等;在等降水线图中可断定地形走向.海岸走向等3.等值线图判读的特别技能办法纪律示例大大小小两条等值线间的闭合等值线区域,若闭合曲线数值等于个中较大的数值,则闭合区域内的数值大于较大值;若闭合曲线数值等于较小的数值,则闭合区域内的数值小于较小值[起源:学科网]若a＞b,则甲＞a,乙＜b若a＜b,则甲＜a,乙＞b高下低高某等值线向低值偏向凸出,则此处的气温(或气压等)较两侧地区偏高,反之偏低图示为北半球某地区等温线,则甲处温度比同纬度两侧高高高低低某等值线向高纬(或高空)凸出,则此处气温(或气压)比同纬度或统一高度其他地区偏高;若向低纬(或低空)凸出,则此处气温(或气压)比同纬度或统一高度其他地区偏低图示为等压面散布图,则有A点气压低于B.C两点,D点气压高于E.F两点河道向凹等高线凸出的偏向与河道流向相反,河道流向是等高线数值变小的偏向若a.b为等高线,且a＞b,则河道从甲流向乙1陆南, 7陆北无论南半球照样北半球,1月份陆地上等温线都向南凸出,海洋上都向北凸出;7月份相反陆地等温线向南凸,图示月份为1月份,即北半球冬季,南半球夏日4.三种罕有等值线图的判读方法（重点抓住“五读”）数值规模与极值延长偏向疏密程度曲折状态局部小规模闭合等高线①区域地势升沉大小②海拔最大.最小值地形走向①坡度陡缓密陡疏缓②坡面凸凹：高疏低密—凸坡高密低疏—凹坡①山脊：凸向低处②山谷：凸向高处③鞍部：正对的两山脊或山谷等高线之间①山顶.山岳：中高周低②盆地.凹地：周高中低③暗示高度不在正常规模特色：“大于大的”或“小于小的”等温线①区域地点半球：向北递减—北半球向南递减—南半球②区域气温不同幅度大小①与纬线平行（太阳辐射）②与海岸线平行（海陆地位）③与等高线平行（地形.地势）①断定温差大小：密大疏小②冬季密,夏日疏③温带密,热带疏④陆地密,海洋疏①向高纬凸：陆地夏日.海洋冬季.暖流.地势低②向低纬凸（略）③散布纪律：“高高下低”①盆地闭合曲线：夏寒冷中间,冬暖和中间②山地.高原闭合曲线：冬夏均为低温③暗示温度不在正常规模特色：“大于大的”或“小于小的”等压线①区域气压不同幅度大小②判读高.低气压中间地位①判读近地面风向：顺着风向等压线值越来越小②剖析气象变更（略）断定风速大小：密集风速大稀少风速小①高压脊：高气压中向数值低处凸出的区域②低压槽：低气压中向数值高处凸出的区域③垂直偏向：凸的地方为高压区凹的地方为低压区①判读气压场类型：高气压：中高周低低气压：周高中低②暗示气压不在正常规模特色：“大于大的”或“小于小的”4.等值线散布和变更的成因剖析等值线类型影响散布的身分【温习提示】在2017年高考温习中要特别看重等高线与聚落.交通线等联合的试题以及等压线与气象状态联合的试题的研讨,其他各类等值线图,都借鉴等高线图.等压线图的读图技能,达到触类旁通的后果.。
三种特殊又常见的等值线图的判读
三种特殊又常见的等值线图的判读等值线图是用等高线将具有相同数值的地理或者统计数据标出的图形。
它可以直观地显示数据的分布规律和空间变化规律，是数据分析、地理信息、地质勘探等领域常用的有效工具之一。
在实际应用中，有一些特殊的等值线图可以帮助我们更好地理解数据，下面将介绍三种特殊又常见的等值线图的判断方法。
第一种是特殊形状的等值线图。
有时候，数据的分布会呈现出一些特殊的形状，比如环形等值线图。
环形等值线图是指数据分布在一个或多个环状区域中，每个环状区域内的数值不同。
海洋温度分布图中，水温低的地区会形成一个环状区域，而水温高的地区也会形成一个环状区域。
在判断环形等值线图时，我们可以通过观察等值线的形状和分布来确定数据的特点。
如果等值线呈现出闭合的环形，说明数据在环状区域内呈现出较高或者较低的数值，可能是由于地理、气候等因素所导致。
如果等值线不呈现出完整的闭合环形，说明数据在环状区域内可能存在一些异类或者异常值。
第二种是变化趋势的等值线图。
有时候，我们需要观察数据在空间上的变化趋势，比如地震活动的分布图。
地震活动的分布通常呈现出一条或多条弧线状的等值线，我们可以通过观察这些等值线的变化趋势来判断地震活动的规律。
如果等值线的密度越来越大，说明地震活动的频率越来越高；如果等值线的密度越来越小，说明地震活动的频率越来越低。
我们还可以观察等值线的断裂点和交叉点，来判断地震活动的分布是否呈现出明显的断裂或者交叉特征。
如果等值线的断裂点和交叉点较少，说明地震活动的分布比较稳定；如果等值线的断裂点和交叉点较多，说明地震活动的分布比较活跃。
特殊形状的等值线图、变化趋势的等值线图和变化速率的等值线图都是常见且实用的等值线图。
通过合理地解读这些等值线图，我们可以更加深入地理解数据的分布规律和空间变化规律，为科学决策提供有力支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三种特殊又常见的等值线图的判读
等值线图是一种用来表示等值线分布的图形，常用于描述各种物理量、地理现象等的分布规律。
在等值线图中，等值线是由连续等值点的连线所构成的，具有相同数值的等值线形成密集区域，不同数值之间的等值线相互隔离。
通过观察等值线的形状、间距以及密度等特征，可以从多个角度对数据进行分析和判断。
下面将介绍三种特殊又常见的等值线图的判断方法。
首先介绍的是山地图。
山地图是一种等值线图，其用途是通过等值线的起伏来显示地表的高程变化。
在山地图中，等值线通常以褐色或绿色来表示，高程升高的区域等值线较为密集，反之亦然。
通过观察山地图，可以判断出地理地貌的特征。
等值线集中、密集，且其间隔较小，表示该地区地形起伏较大，可能为高山区；而等值线疏松，且间距较大，表示地形起伏较小，可能为平原区。
其次介绍的是降水图。
降水图是一种等值线图，用来表示降水量的空间分布。
在降水图中，等值线通常以蓝色或紫色来表示，等值线的间距和密度表示降水量的多少。
通过观察降水图，可以判断出降水的强度和分布。
等值线较为密集且接近，表示局部降雨较为集中；而等值线稀疏且间距较大，表示降水分布较为均匀。
在降水图中还可以通过等值线的走向判断出降水的方向。
通过观察等值线图的形状、间距以及密度等特征，可以对山地图、降水图和地热图进行判断。
这些判断方法对于研究自然地理现象，分析数据分布特征等具有重要的实际应用价值。
