变频器的工作原理
变频器工作原理
变频器工作原理一、引言变频器是一种电力电子器件，广泛应用于工业生产中的电机调速控制系统中。
本文将详细介绍变频器的工作原理。
二、工作原理1. 交流电源输入变频器通过交流电源供电，通常为三相交流电源。
交流电源经过整流和滤波后，得到稳定的直流电源。
2. 逆变器逆变器是变频器的核心部件，它将直流电源转换为可调频率和可调幅度的交流电源。
逆变器由多个功率开关器件（如IGBT）组成，通过控制这些开关器件的开关状态，可以调节输出电压的频率和幅度。
3. 控制单元控制单元是变频器的大脑，它负责接收用户输入的控制信号，并根据这些信号来控制逆变器的输出。
控制单元通常由一块微处理器芯片组成，它可以根据用户的需求来调整电机的转速。
4. 反馈回路为了实现精确的电机转速控制，变频器通常配备了反馈回路。
反馈回路通过传感器（如编码器）来监测电机的转速，并将实际转速信息反馈给控制单元。
控制单元根据反馈信息来调整逆变器的输出，使电机的实际转速与设定值保持一致。
5. 保护功能变频器还具有多种保护功能，以保证电机和变频器的安全运行。
例如，过电流保护可以防止电机过载；过温保护可以防止电机过热；短路保护可以防止电路短路等。
三、应用领域变频器广泛应用于各个领域的电机调速控制系统中。
以下是一些常见的应用领域：1. 工业生产变频器在工业生产中被广泛应用于各种设备的调速控制，如风机、水泵、压缩机等。
通过调整电机的转速，可以实现对设备的精确控制，提高生产效率。
2. 交通运输变频器在电动车辆和铁路交通中的应用越来越广泛。
通过控制电机的转速，可以实现对车辆的平稳加速和减速，提高能源利用率。
3. 新能源领域随着新能源的快速发展，变频器在太阳能发电和风力发电等领域的应用也越来越重要。
通过控制电机的转速，可以实现对发电设备的最佳工作状态，提高能源利用效率。
四、优势和挑战变频器具有以下优势：1. 节能高效：通过调整电机的转速，可以根据实际需求来调节能量的消耗，提高能源利用效率。
变频器工作原理
变频器工作原理
变频器是一种可以改变电源频率的电气装置。
它通过改变输入电源的频率，从而控制输出电源的频率，以满足不同的应用需求。
变频器的工作原理如下：
1. 输入电源转换：变频器通过整流电路将交流输入电源转换为直流电压。
2. 直流电压转换：变频器使用直流-交流转换器将直流电压转换为调制的中频交流电压。
3. 逆变：经过调制的电压通过逆变器转换为可调节频率和幅值的交流电源。
4. 控制电路：变频器的控制电路根据系统需求对逆变器进行控制，以实现输出频率和幅值的调节。
5. 输出滤波：变频器通过滤波电路对逆变器输出的电压进行滤波，以减小输出波形的谐波成分。
6. 输出：经过滤波的电压通过输出端口提供给外部负载，实现对负载的供电。
总之，变频器通过转换电源频率和幅值，实现对输出电源的控制，适应不同的应用需求。
它被广泛应用于电动机调速、电力系统的稳定控制等领域。
变频器的工作原理
变频器的工作原理一、引言变频器是一种用于控制交流电动机转速的电子设备，广泛应用于工业生产中。
本文将详细介绍变频器的工作原理，包括基本原理、主要组成部分和工作过程。
二、基本原理变频器的基本原理是通过改变输入电源的频率来控制电机的转速。
传统的交流电源提供的电力是固定频率的，例如50Hz或60Hz，而变频器可以将输入电源的频率调节为不同的数值，从而改变电机的转速。
三、主要组成部分1. 整流器：变频器的输入电源通常为交流电，整流器用于将交流电转换为直流电。
整流器通常由整流桥电路组成，将交流电转换为直流电供给后续的逆变器使用。
2. 逆变器：逆变器是变频器的核心部件，它将直流电转换为可调频率的交流电。
逆变器通常由多个功率晶体管或IGBT组成，通过控制这些晶体管的开关状态，可以产生不同频率的交流电。
3. 控制单元：控制单元是变频器的大脑，它负责接收用户的指令，并根据指令控制逆变器的工作。
控制单元通常由微处理器和相关电路组成，可以实现多种功能，如速度控制、转矩控制等。
4. 过载保护装置：变频器通常配备过载保护装置，用于监测电机的负载情况。
当电机负载过大时，过载保护装置会自动切断电源，以保护电机和变频器不受损坏。
四、工作过程变频器的工作过程可以分为以下几个步骤：1. 输入电源经过整流器转换为直流电，并供给逆变器使用。
2. 控制单元接收用户的指令，根据指令控制逆变器的工作。
用户可以通过控制单元设置电机的转速、转矩等参数。
3. 逆变器根据控制单元的指令，控制功率晶体管或IGBT的开关状态，产生可调频率的交流电。
交流电的频率决定了电机的转速。
4. 变频器将调节后的交流电供给电机，电机根据输入的电源频率进行工作。
由于变频器可以调节输入电源的频率，因此可以实现电机的无级调速。
5. 过载保护装置实时监测电机的负载情况，当负载过大时，自动切断电源，保护电机和变频器。
五、应用范围变频器广泛应用于工业生产中，特别是需要对电机转速进行精确控制的领域。
变频器的工作原理
变频器的工作原理一、引言变频器是一种电力电子设备，用于控制交流电机的转速和扭矩。
它通过改变电源电压和频率，实现对电机的精确控制。
本文将详细介绍变频器的工作原理。
二、工作原理1. 电源输入变频器通常由三相交流电源供电。
交流电源经过整流和滤波后，得到稳定的直流电压。
2. 逆变器逆变器是变频器的核心部件，它将直流电压转换为交流电压。
逆变器采用高频开关器件（如IGBT）来控制电流的流动。
通过调整开关器件的开关频率和占空比，逆变器可以产生不同频率和幅值的交流电压。
3. 控制单元控制单元是变频器的智能部分，它接收用户输入的控制信号，并根据设定的参数计算出逆变器的工作状态。
控制单元通常由微处理器和逻辑电路组成，它可以实现多种控制策略，如恒转矩控制、恒功率控制等。
4. 输出滤波器输出滤波器用于滤除逆变器产生的高频噪声，使输出电压更加纯净。
滤波器通常由电感和电容组成，可以有效地消除电磁干扰。
5. 反馈回路为了实现对电机的闭环控制，变频器通常需要接入反馈回路。
反馈回路可以监测电机的转速、电流等参数，并将这些信息反馈给控制单元。
控制单元根据反馈信号对逆变器的输出进行调整，以实现所需的控制效果。
6. 保护功能变频器通常具有多种保护功能，以保证设备和操作人员的安全。
常见的保护功能包括过流保护、过压保护、欠压保护、过载保护等。
当变频器检测到异常情况时，会自动切断电源或调整输出参数，以避免设备损坏。
7. 其他功能除了基本的转速和扭矩控制外，现代变频器还具有许多其他功能。
例如，它们可以实现多台电机的同步控制、运行数据的记录和分析、网络通信等。
三、应用领域变频器广泛应用于工业生产中的各种电机驱动系统。
它们可以用于风机、水泵、压缩机、输送机等各种设备。
变频器的精确控制能力可以提高设备的效率，降低能耗，延长设备寿命。
四、总结变频器是一种用于控制交流电机的电力电子设备。
它通过改变电源电压和频率，实现对电机的精确控制。
变频器由电源输入、逆变器、控制单元、输出滤波器、反馈回路、保护功能等组成。
变频器工作原理
变频器工作原理变频器是一种电气设备，用于调节交流电的频率和电压以控制电机的转速和负载。
它在各种工业领域中都有广泛的应用，如电梯、风机、泵站等。
本文将详细介绍变频器的工作原理。
一、变频器的基本组成变频器由整流器、滤波器、逆变器和控制电路组成。
整流器将交流电源转换成直流电源，滤波器用于滤除电源中的高频干扰。
逆变器将直流电转换成交流电，其频率和电压可以根据控制信号进行调节。
控制电路负责接收和处理来自用户的指令，并将相应的控制信号发送给逆变器。
二、变频器的工作原理变频器的工作原理可以简单地分为三个步骤：整流、逆变和控制。
1. 整流交流电源经过整流器后转变为直流电，整流器通常采用可控硅器件或晶闸管进行整流。
整流过程通过斩波控制来调节输出直流电压的幅值，以满足逆变器对输入电压的要求。
2. 逆变直流电进入逆变器，逆变器将其转换成交流电。
逆变器通过调节开关管的导通和截止状态来改变输出电压的形状和频率。
常见的逆变器有PWM（脉宽调制）逆变器和SPWM（正弦波脉宽调制）逆变器等。
PWM逆变器通过将直流电转换成多个脉冲信号，并通过控制脉冲信号的占空比来调节输出电压的频率和幅值。
SPWM逆变器则通过调节多个正弦波信号的振幅和频率，通过合成脉冲宽度来实现对输出电压的调节。
3. 控制控制电路接收来自用户的指令，并将其转化为控制信号发送给逆变器，从而实现对变频器输出的电压和频率的控制。
控制电路通常由微处理器、数字信号处理器和运放等组成。
三、应用举例变频器广泛应用于各行各业。
以工业领域为例，变频器可用于控制电机的转速和负载，实现对生产过程的精确控制。
在电梯行业中，变频器可通过调节电机的转速来实现平稳运行和停靠。
在风机和泵站中，变频器可以根据用户需求实现风量和水流量的控制。
四、总结通过整流、逆变和控制等步骤，变频器可以控制交流电的频率和电压，从而实现对电机转速和负载的精确控制。
变频器在工业领域中具有重要应用，为生产过程的自动化和节能提供了有效的解决方案。

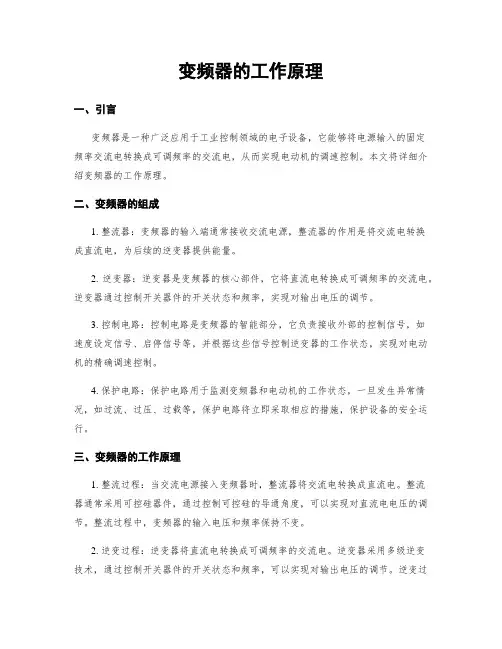

变频器的工作原理
变频器的工作原理一、引言变频器是一种广泛应用于工业控制领域的电子设备，它能够将电源输入的固定频率交流电转换成可调频率的交流电，从而实现电动机的调速控制。
本文将详细介绍变频器的工作原理。
二、变频器的组成1. 整流器：变频器的输入端通常接收交流电源，整流器的作用是将交流电转换成直流电，为后续的逆变器提供能量。
2. 逆变器：逆变器是变频器的核心部件，它将直流电转换成可调频率的交流电。
逆变器通过控制开关器件的开关状态和频率，实现对输出电压的调节。
3. 控制电路：控制电路是变频器的智能部分，它负责接收外部的控制信号，如速度设定信号、启停信号等，并根据这些信号控制逆变器的工作状态，实现对电动机的精确调速控制。
4. 保护电路：保护电路用于监测变频器和电动机的工作状态，一旦发生异常情况，如过流、过压、过载等，保护电路将立即采取相应的措施，保护设备的安全运行。
三、变频器的工作原理1. 整流过程：当交流电源接入变频器时，整流器将交流电转换成直流电。
整流器通常采用可控硅器件，通过控制可控硅的导通角度，可以实现对直流电电压的调节。
整流过程中，变频器的输入电压和频率保持不变。
2. 逆变过程：逆变器将直流电转换成可调频率的交流电。
逆变器采用多级逆变技术，通过控制开关器件的开关状态和频率，可以实现对输出电压的调节。
逆变过程中，变频器的输出电压和频率可以根据需求进行调整，从而实现对电动机的精确调速控制。
3. 控制过程：控制电路接收外部的控制信号，如速度设定信号、启停信号等。
根据这些信号，控制电路通过调节逆变器的开关状态和频率，实现对电动机的精确调速控制。
控制过程中，变频器的输出电压和频率会根据控制信号的变化而实时调整，从而实现对电动机的精确控制。
4. 保护过程：保护电路用于监测变频器和电动机的工作状态，一旦发生异常情况，如过流、过压、过载等，保护电路将立即采取相应的措施，保护设备的安全运行。
保护过程中，变频器会自动切断输出电压，防止设备损坏。
变频器工作原理
变频器工作原理变频器是一种电力调节装置，能够调整交流电压和频率，实现对电机的速度和转矩进行精确控制。
它在各个领域的应用越来越广泛，包括工业自动化、电力传输和汽车控制等。
一、基本原理变频器的基本原理是将输入电源的直流电转换为交流电，然后通过在交流电中调整频率和电压来控制输出电机的转速和转矩。
变频器由整流单元、滤波单元、逆变单元和控制单元等组成。
1.整流单元变频器的输入部分是一个整流单元，主要由整流桥电路组成。
整流桥电路将交流输入电源转换为半波或全波直流电压，并通过滤波电容消除输出中的脉动。
2.滤波单元滤波单元主要由电感和电容组成，用于进一步平滑直流电压，减小输出电压的脉动。
通过调整电感和电容的数值能够有效地减小输出电压的纹波。
3.逆变单元逆变单元是变频器的核心部分，主要由逆变桥电路组成。
逆变桥电路将直流电压转换为高频交流电压，再通过PWM技术进行调制，实现对输出电压的精确控制。
逆变单元的输出电压频率和周期可以通过改变调制信号的频率和占空比来调节。
4.控制单元控制单元是变频器的智能部分，通过对逆变电路中的调制信号进行处理，控制输出电压的频率和电压波形。
控制单元通常采用DSP、FPGA等数字信号处理器，具备较高的运算速度和控制精度。
二、工作过程变频器的工作过程可以概括为以下几个步骤：1.测量输入信号变频器通过传感器测量输入电源的电流和电压等信号，并将这些信号反馈给控制单元。
控制单元根据反馈信号来获取输入电源的相关信息，包括频率、电流和功率等。
2.控制信号处理控制单元根据输入信号和设定值进行比较和计算，生成控制信号。
控制信号包括PWM信号和幅频调制信号等，在逆变单元中通过改变频率和宽度来调整输出电压的频率和电压波形。
3.逆变电路工作逆变桥电路接收控制信号，将直流电压转换为高频交流电压，并通过PWM技术对交流电压进行调制。
调制后的输出电压频率和电压幅值可以根据控制信号的变化实现精确控制。
4.输出信号传输逆变单元将调制后的交流电压输出给电机，电机根据电压的频率和幅值来确定转速和转矩。
变频器工作原理
变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。
一、变频器工作原理1、概述主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。
电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。
它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。
2、整流器最近大量使用的是二极管的变流器，它把工频电源变换为直流电源。
也可用两组晶体管变流器构成可逆变流器，由于其功率方向可逆，可以进行再生运转。
3、平波回路在整流器整流后的直流电压中，含有电源6倍频率的脉动电压，此外逆变器产生的脉动电流也使直流电压变动。
为了抑制电压波动，采用电感和电容吸收脉动电压（电流）。
装置容量小时，如果电源和主电路构成器件有余量，可以省去电感采用简单的平波回路。
4、逆变器同整流器相反，逆变器是将直流功率变换为所要求频率的交流功率，以所确定的时间使6个开关器件导通、关断就可以得到3相交流输出。
以电压型pwm逆变器为例示出开关时间和电压波形。
控制电路是给异步电动机供电（电压、频率可调）的主电路提供控制信号的回路，它有频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”，将运算电路的控制信号进行放大的“驱动电路”，以及逆变器和电动机的“保护电路”组成。
（1）运算电路：将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。
（2）电压、电流检测电路：与主回路电位隔离检测电压、电流等。
（3）驱动电路：驱动主电路器件的电路。
它与控制电路隔离使主电路器件导通、关断。
（4）速度检测电路:以装在异步电动机轴机上的速度检测器(tg、plg等)的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器的工作原理
一、引言
变频器是一种电力调节装置，用于控制交流机电的转速和输出功率。
它通过改变输入电压的频率和电压来控制机电的转速和负载。
本文将详细介绍变频器的工作原理。
二、工作原理
变频器主要由整流器、滤波器、逆变器和控制电路组成。
下面将逐步介绍每一个部份的工作原理。
1. 整流器
整流器的作用是将交流电源转换为直流电源。
通常采用的整流器是可控硅整流器，它通过控制可控硅的导通角来控制电流的大小。
整流器将输入电压转换为直流电压，并将其输出给滤波器。
2. 滤波器
滤波器的作用是平滑整流器输出的直流电压，去除电压中的脉动。
常见的滤波器类型包括电容滤波器和电感滤波器。
滤波器将平滑后的直流电压输出给逆变器。
3. 逆变器
逆变器的作用是将直流电压转换为交流电压，并改变其频率和电压。
逆变器通常采用的是可控硅逆变器或者IGBT逆变器。
逆变器通过调整可控硅的导通角或者控制IGBT的开关状态，将直流电压转换为可调节的交流电压，并输出给机电。
4. 控制电路
控制电路是变频器的核心部份，负责控制整个系统的运行。
控制电路通常由微
处理器和各种传感器组成，可以实时监测机电的转速、电流、温度等参数，并根据设定的控制策略来调节逆变器的输出。
控制电路还可以实现各种保护功能，如过流保护、过温保护等。
三、应用领域
变频器广泛应用于工业生产中的机电调速控制领域。
以下是一些常见的应用领域：
1. 创造业
在创造业中，变频器被广泛应用于机床、风机、泵等设备的调速控制，可以实
现精确的转速调节，提高生产效率。
2. 矿山行业
在矿山行业中，变频器被用于控制输送带、破碎机、磨机等设备的转速和负载，可以提高设备的运行稳定性和能效。
3. 建造行业
在建造行业中，变频器被应用于电梯、空调、水泵等设备的调速控制，可以实
现节能降耗，提高设备的运行效率。
4. 农业领域
在农业领域，变频器被用于控制灌溉系统、禽畜饲养设备等，可以根据实际需
求调节设备的运行状态，提高农业生产效益。
四、优势和挑战
变频器具有以下优势：
1. 节能高效：变频器可以根据实际负载需求调节机电的转速和输出功率，实现
节能运行。
2. 精确控制：变频器可以实时监测机电的转速和负载，通过控制电路精确调节
输出，实现精确控制。
3. 起动平稳：变频器可以通过逐渐增加电压和频率的方式实现机电的平稳起动，避免了传统起动方式的冲击和损坏。
然而，变频器也面临一些挑战：
1. 电磁干扰：变频器的高频开关操作会产生电磁干扰，对其他设备和系统造成
干扰。
2. 维护成本：变频器需要定期维护和保养，包括清洁散热器、检查电路连接等，增加了维护成本。
3. 安全隐患：变频器的高压电路和高频电磁场对操作人员和设备安全构成一定
威胁，需要加强安全措施。
五、结论
变频器是一种重要的电力调节装置，通过改变输入电压的频率和电压来控制机
电的转速和负载。
它在工业生产中具有广泛的应用，可以实现节能高效、精确控制的目标。
然而，变频器也面临一些挑战，需要加强维护和安全措施。
随着科技的发展，变频器的性能和功能将进一步提升，为工业生产带来更多的便利和效益。
