MD12-80X4(P)自平衡多级泵

ZDF25-80X4自平衡多级泵

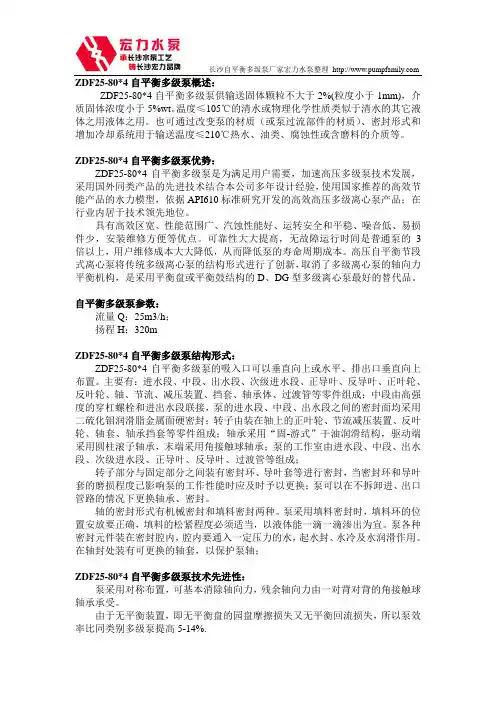

ZDF25-80*4自平衡多级泵概述：ZDF25-80*4自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDF25-80*4自平衡多级泵优势：ZDF25-80*4自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：25m3/h；扬程H：320mZDF25-80*4自平衡多级泵结构形式：ZDF25-80*4自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

DG12-80x11(P)自平衡锅炉给水泵

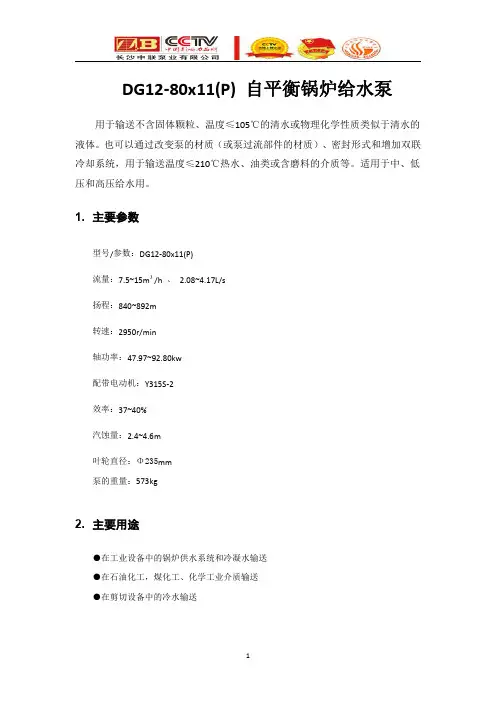

DG12-80x11(P)自平衡锅炉给水泵用于输送不含固体颗粒、温度≤105℃的清水或物理化学性质类似于清水的液体。

也可以通过改变泵的材质（或泵过流部件的材质）、密封形式和增加双联冷却系统，用于输送温度≤210℃热水、油类或含磨料的介质等。

适用于中、低压和高压给水用。

1.主要参数型号/参数：DG12-80x11(P)流量：7.5~15m³/h、 2.08~4.17L/s扬程：840~892m转速：2950r/min轴功率：47.97~92.80kw配带电动机：Y315S-2效率：37~40%汽蚀量：2.4~4.6m叶轮直径：Φ235mm泵的重量：573kg2.主要用途●在工业设备中的锅炉供水系统和冷凝水输送●在石油化工，煤化工、化学工业介质输送●在剪切设备中的冷水输送●在除氧化设备中的压力水输送●在工业过程中的高压水生产●化工工艺流程●油田注水，矿山排水●卤液采输●压缩机、脱壳机等设备的水输送3.工作原理泵轴在电动机的带动下旋转，对液体作功，使其能量增加，液体由吸入池经由泵的进水段、正叶轮、正导叶、中段、口、过渡管、次级进水段、反叶轮、反导叶、出水段的垂直源源不断的送出。

4.泵的结构泵为单吸或双吸进口的卧式节段式多级自平衡离心泵，泵的上或水平、排出口垂直向上布置。

●主要由进水段、中段、出水段、次级进水段、正导叶、反叶轮、轴、节流和减压装置、挡套、轴承体、过渡管等零强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水采用二硫化钼润滑脂金属面硬密封，转于由装在轴上的正置、反叶轮、轴套、轴承挡套等零件组成，轴承采用“固构，驱动端采用圆柱滚于轴承;末端采用角接触球轴承段、中段、出水段、次级进水段、正导叶、反导叶、过渡管●转子部分与固定部分之间装有密封环、导叶套等进行密封套的磨损程度己影响泵的工作性能时应厦时予以更换。

●轴的密封形式有机械密封和填料密封两种。

泵采用填料密置安放要正确，填料的松紧程度必须适当，以液体能滴种密封元件装在密封腔内，腔内要通入一定压力的水，起水作用。

长沙水泵厂ZDM12-80X9自平衡多级泵

ZDM12-80*9自平衡多级泵概述：ZDM12-80*9自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDM12-80*9自平衡多级泵优势：ZDM12-80*9自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：12m3/h；扬程H：720mZDM12-80*9自平衡多级泵结构形式：ZDM12-80*9自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

自平衡多级泵详细介绍

● 隔套（驱动侧）（07）的拆卸：注意在拆卸过程中不能旋转退出该件，以免滑伤轴表面ቤተ መጻሕፍቲ ባይዱ同时将其固定用键一起集中放置（套内含有密封结构，注意保护O型圈）；
● 首级叶轮（07）的拆卸：拆卸时需小心导叶会落在叶轮上，在退出叶轮时注意保护导叶落下时不会对轴有所破坏，同时叶轮与叶轮固定用键一起集中放置；
注意：清洁上、下轴瓦，并单独包裹，防止损坏。 ● 拧下轴承体与泵体之间连接的螺母，取下轴承体（42），最后取下甩油环。
13
2021/2/7
皮肌炎图片——皮肌炎的症状表现
皮肌炎是一种引起皮肤、肌肉、心、肺、肾等多脏器严重损害的，全身性疾病，而且不少患者同时伴有恶性肿瘤。它的1症状表现如下：
销（24）拔出； ● 通过螺母（29）将在轴承体与泵体的定位销（28）拔出； ● 取下轴承盖（03），拧下连接压环与轴承体之间的内六角螺钉（23），取下压环（ 06）；
注意：若不需要更换迷宫环（01），则轴承盖、轴承体不须和迷宫环分开。 ● 取下上轴瓦（05），同时将轴抬高一些，沿圆周方向将下轴瓦（43）取出；
21
3、转子跳动的检查
叶轮做完静平衡后，对零件进行清洁，将转子零件安装正确顺序（见 4.2）安装在轴上，按图3.2所示要求对转子部件进行跳动检查，检查主要部位为：叶轮密封环（A1~A8）、节流轴套（C）、轮毂密封环（B1~B8）、中间轴套（D）。最大允许的跳动值为0.04mm，如超过范围，则上磨床修至要求值。如果不能修复，则须更换不合格零件。
11
R301内塔盘煤粉分布情况
12
2021/2/7
3.2非驱动端自润滑轴承部件的拆卸
● 拧下螺栓（15），拆卸轴承压盖（16）； ● 拧下轴承锁紧螺母（14），顺序取出止动垫片（13）、甩油环（11）、轴承定位套（12）； ● 把轴承外套（10）、轴承套（39）、角接触球轴承（09）作为整体取出； ● 取出调整垫（40） ● 拧下轴承盖与轴承体之间的内六角螺钉（19），同时通过螺母（25）把在轴承盖和轴承体之间定位

MDP12-25X5自平衡多级泵

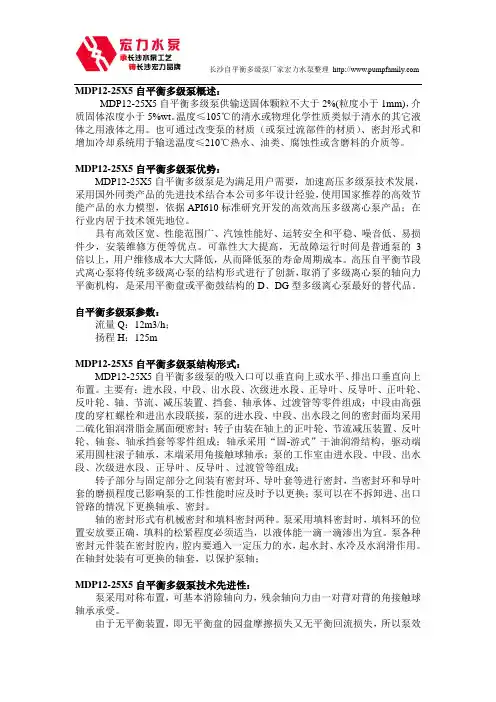

MDP12-25X5自平衡多级泵概述：MDP12-25X5自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

MDP12-25X5自平衡多级泵优势：MDP12-25X5自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：12m3/h；扬程H：125mMDP12-25X5自平衡多级泵结构形式：MDP12-25X5自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

D12-25x12(P)自平衡多级泵

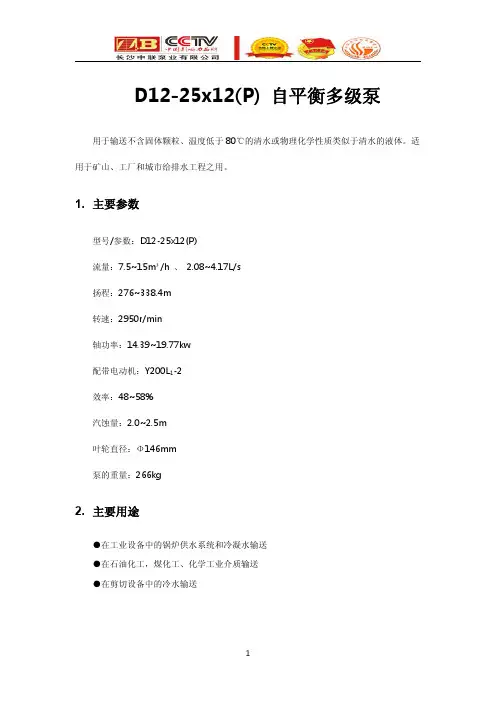

D12-25x12(P)自平衡多级泵用于输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。
