SH型单级双吸中开离心泵型号参数
中开泵型号说明及参数
中开泵型号说明及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、SH型单级双吸中开泵概述:SH型系单级双吸水平中开式离心泵，适应于工厂、城市、矿山、电站、农田、水利工程等领域。
用于输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许最大进口压力0.6MPa。
二、SH型单级双吸中开泵参数范围：流量Q 72~10800m3/h扬程H 11~140m三、SH型单级双吸中开泵型号说明：10SA-6JA10-吸入口径被25除(即进口直径为250mm)S-单级双吸水平中开式离心泵6-比转数被10除化整的约数J-表示额定转速变化A-表示叶轮外径第一次变化，A、B、C……依次类推300S-19A300-吸入口径300mmS-单级双吸水平中开式离心泵19-设计点扬程A-表示叶轮外径第一次变化，A、B、C……依次类推四、SH型单级双吸中开泵结构型式：中开式离心泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为中开式离心泵体，吸入口和吐出口均在泵轴线下方的泵体上，中开泵中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。
轴封为用软填料密封或机械密封。
五、SH型单级双吸中开泵旋转方向：从电机端向泵看，SA型泵为逆时针方向旋转，即吸入口在左，吐出口在右。
SH型单级双吸离心泵
SH S型单级双吸离心泵一概述SH型泵系单级、双吸、泵壳中开式离心泵。
供吸送清水及物理化学性质类似于水的液体。
本型泵扬程在9米至140米时，流量为126m³/时。
液体最高温度不得超过80℃。
适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用，48SH-22型大型泵还可作热电站循环泵用。
泵的型号意义：如10SH-13A等10——吸水直径被25除（即该泵吸水口直径为250毫米）。
SH—单级双吸卧式离心清水泵13——比转数被10除（该泵的比转数为130）A等——表示该泵换了不同外径的叶轮。
S型泵流量范围更广：50—18000m³/时。
如500S35A等500——泵的吸入口径（mm）S——单级双吸、中心离心清水泵35——设计点扬程（m）A等——叶轮一等次切割SH型泵及S型泵统称为双吸泵，其工作性能及配用电机大体相同。
需要说明的是泵的转方向不同，从电机端看SH型泵为逆时针旋转，而S型泵则顺时针。
在实际使用中SH型泵更二、结构说明SH型泵的吸入口与吐出口均在水泵轴心线下方，成水平方向，与轴线成垂直位置。
水泵泵盖用双头螺栓及圆锥定位螺钉固定在泵体上，可以便于揭开检查水泵内全部零件，无需拆卸进水，排出管路及电动机，因此检修极为方便。
SH型泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承体。
如图1所示泵体：铸铁制成。
与泵盖构成叶轮的工作室，进、出水流道德法兰上制有安装真空表和压力表的管螺孔。
管径最低处制有放水的管螺孔。
泵盖：铸铁制成。
在上部制有安装水封管及入气管的管螺孔和起吊泵的吊钩。
叶轮：铸铁制成。
其形状是对称的，在两壁间有扭曲的叶片。
液体从两侧面进入叶轮。
制造时，经过静平衡试验。
轴：优先碳素钢制成。
轴的中央是叶轮，用键、轴套和两边轴套螺母固定。
轴的右端是安装联轴器的，与电动机直接连接。
在联轴器端不允许用皮带传动，若需用皮带传动时，必须另设支架支持皮带轮。
双吸密封环：铸铁制成。
20SH-28SH型单级双吸中开泵
20SH-28SH型单级双吸中开泵型号/参数：20SH-28流量：2325m3/h 、 646L/s扬程：10.6m转速：970r/min轴功率：87.6kw配带电动机：115效率：%汽蚀量：77m叶轮直径：mm进出口径：390mm出口口径：mm泵的重量：2000kg20SH-28 SH型单级双吸中开泵参考图长沙中联泵业有限公司是一家专业生产20SH-28SH型单级双吸中开泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。
公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。
公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。
公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。
其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。
我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。
并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。
了解更多关于20SH-28 SH型单级双吸中开泵信息请咨询长沙中联泵业有限公司！。

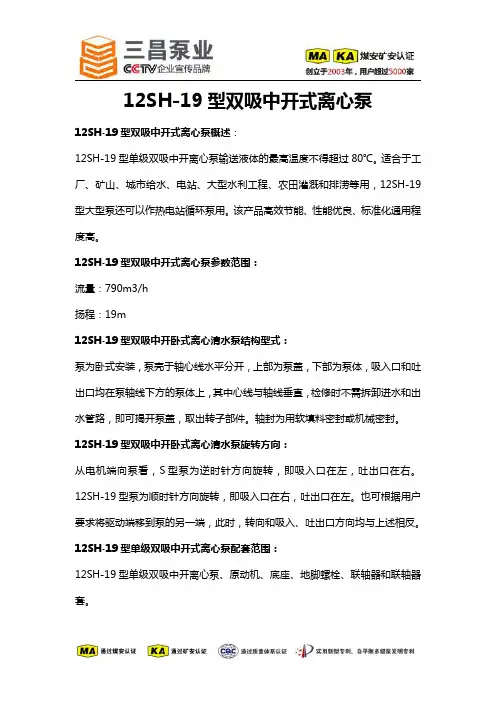

12SH-19型双吸中开式离心泵
12SH-19型双吸中开式离心泵
12SH-19型双吸中开式离心泵概述：
12SH-19型单级双吸中开离心泵输送液体的最高温度不得超过80℃。
适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用，12SH-19型大型泵还可以作热电站循环泵用。
该产品高效节能、性能优良、标准化通用程度高。
12SH-19型双吸中开式离心泵参数范围：
流量：790m3/h
扬程：19m
12SH-19型双吸中开卧式离心清水泵结构型式：
泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。
轴封为用软填料密封或机械密封。
12SH-19型双吸中开卧式离心清水泵旋转方向：
从电机端向泵看，S型泵为逆时针方向旋转，即吸入口在左，吐出口在右。
12SH-19型泵为顺时针方向旋转，即吸入口在右，吐出口在左。
也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。
12SH-19型单级双吸中开式离心泵配套范围：
12SH-19型单级双吸中开离心泵、原动机、底座、地脚螺栓、联轴器和联轴器套。
12SH-19型单级双吸中开式离心泵主要零件材质：泵的过流部件材质均为铸铁。
S,SH型单级离心泵型号说明
S,SH型单级离心泵型号说明
S、SH型泵是单级双吸、卧式中开离心泵，本型泵的吸入口与吐出口均在水泵轴心线下方，与轴线垂直呈水平方向，泵壳中开，检修时无需拆卸进水口，排出管及电机（或其他原动机），从连轴器向泵看去，水泵为顺时针方向旋转。
根据需要也可生产逆时针旋转的泵，但定货时应特殊提出。
特点及技术参数：液体最高温度不得超过80摄氏度
应用领域：供输送清水及化学性质类似于水的液体。
型号说明及选型规则：例：10SH--19A
10——吸水口直径被25除
SH——单级双吸卧式离心清水泵
19——比转数被10除
A——泵换了不同直径的叶轮
例：150S—78A
150——泵进口直径为150毫米
S ——双吸离心泵
78 ——扬程
A ——叶轮外径第一次切割
, ,。
shs型单级双吸离心泵
SH S型单级双吸离心泵一SH型双吸泵概述SH型双吸泵系单级、双吸、泵壳中开式离心泵。
供吸送清水及物理化学性质类似于水的液体。
SH型双吸泵扬程在9米至140米时，流量为126m3/时。
液体最高温度不得超过80℃。
SH型双吸泵适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用，48SH-22型大型泵还可作热电站循环泵用。
SH型双吸泵的型号意义：如10SH-13A等10——吸水直径被25除（即该泵吸水口直径为250毫米）。
SH—单级双吸卧式离心清水泵13——比转数被10除（该泵的比转数为130）A等——表示该泵换了不同外径的叶轮。
S型双吸泵流量范围更广：50—18000m3/时。
如500S35A等500——泵的吸入口径（mm）S——单级双吸、中心离心清水泵35——设计点扬程（m）A等——叶轮一等次切割SH型泵及S型泵统称为双吸泵，其工作性能及配用电机大体相同。
需要说明的是泵的转方向不同，从电机端看SH型泵为逆时针旋转，而S型泵则顺时针。
在实际使用中SH型泵更加广泛，故一下介绍以SH型泵为主。
1.泵体 5.双吸密封环9.填料压盖二、结构说明SH型双吸泵的吸入口与吐出口均在水泵轴心线下方，成水平方向，与轴线成垂直位置。
SH型双吸泵水泵泵盖用双头螺栓及圆锥定位螺钉固定在泵体上，可以便于揭开检查水泵内全部零件，无需拆卸进水，排出管路及电动机，因此SH型双吸泵检修极为方便。
SH型双吸泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承体。
如图1所示SH型双吸泵泵体：铸铁制成。
与泵盖构成叶轮的工作室，进、出水流道德法兰上制有安装真空表和压力表的管螺孔。
管径最低处制有放水的管螺孔。
SH型双吸泵泵盖：铸铁制成。
在上部制有安装水封管及入气管的管螺孔和起吊泵的吊钩。
SH型双吸泵叶轮：铸铁制成。
其形状是对称的，在两壁间有扭曲的叶片。
液体从两侧面进入叶轮。
制造时，经过静平衡试验。
SH型双吸泵轴：优先碳素钢制成。
24SH-19ASH型单级双吸中开泵
24SH-19ASH型单级双吸中开泵型号/参数：24SH-19A流量：3600m3/h 、 1000L/s扬程：20m转速：970r/min轴功率：231kw配带电动机：280效率：%汽蚀量：85m叶轮直径：mm进出口径：500mm出口口径：mm泵的重量：2550kg24SH-19A SH型单级双吸中开泵参考图长沙中联泵业有限公司是一家专业生产24SH-19ASH型单级双吸中开泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。
公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。
公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。
公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。
其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。
我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。
并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。
了解更多关于24SH-19A SH型单级双吸中开泵信息请咨询长沙中联泵业有限公司！。
10SH-9型双吸中开泵,长沙水泵厂中开泵
长沙自平衡多级泵厂家宏力水泵整理 10SH-9型双吸中开式离心泵概述：
10SH-9型单级双吸中开离心泵输送液体的最高温度不得超过80℃。
适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用，10SH-9型大型泵还可以作热电站循环泵用。
该产品高效节能、性能优良、标准化通用程度高。
10SH-9型双吸中开式离心泵参数范围：
流量：485m3/h
扬程：39m
10SH-9型双吸中开卧式离心清水泵结构型式：
泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。
轴封为用软填料密封或机械密封。
10SH-9型双吸中开卧式离心清水泵旋转方向：
从电机端向泵看，S型泵为逆时针方向旋转，即吸入口在左，吐出口在右。
10SH-9型泵为顺时针方向旋转，即吸入口在右，吐出口在左。
也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。
10SH-9型单级双吸中开式离心泵配套范围：
10SH-9型单级双吸中开离心泵、原动机、底座、地脚螺栓、联轴器和联轴器套。
中开泵主要零件材质：
泵的过流部件材质均为铸铁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SH型单级双吸中开离心泵
概述
SH型泵系更新换代的高效节能新产品，它采用国家标准规范设计，其系列化、标准化、通用化程度高，该型泵性能先进、运行平稳、安全可靠，在设计中采用新结构、新材质，可适用多种介质的输送。
SH型泵供输送清水或物理化学性质类似于水的液体。
温度为-20℃~80℃。
SH型泵，广泛用于城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程。
结构说明
SH型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。
检修时无需拆卸进出口水管及电动机。
从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。
泵的主要零件有；泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
除轴的材料为优质碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。
泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。
进出水法兰的下部，装有放水的管螺纹孔。
经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。
泵轴承为向心球轴承。
轴承装在轴承体内、安装在泵体两端，用黄油润滑。
双吸密封环用以减少水泵压力室的水漏回吸水室。
泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
轴封为软填料密封（根据需要也可装机密封）。
为了防止空气进入泵内和冷却润滑密封腔，在填料之间装填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。
材质说明
SH水平中开泵的材料可为铜、铸铁、球铁、316不锈钢、416；7锈钢、双向钢、哈氏合金、蒙耐合金，钛合金及20号合金等材料。
型号说明
例：14SH6
14——吸入口径被25除（泵入口直径为350mm）
SH——单级、双吸、中开离心清水泵
6——比转数被10除化整的约数
A——叶轮外径变化
性能范围(设计点)
流量：Q=160~18000m3/h
扬程：H=10～130m
装配注意事项
1﹒装配转子部件、依次将键、叶轮、轴套、轴套螺母、填料环装在上。
套上双吸密封环，然后装上轴承部件和联轴器
2﹒分别检查转子部件上叶轮密封部件的外圈的径向跳动应不超过下表的规定
3﹒将转子部件和螺栓装在泵体上轴。
.安装好轴承体压盖，并用螺栓固紧.。
然后用轴套螺母调整叶轮的轴向位置到泵体流道的中间，并加以固紧。
4﹒装上填料,放好中开面纸垫盖上泵盖。
打紧螺尾锥销后拧紧泵盖螺母,再装上填料盖.
5﹒用手转动转子,无卡察、轻滑均匀即可。
拆卸可按上述装配相反顺序进行。
安装
1﹒检查水泵和电机应无损坏。
2﹒水泵的安装要保证装置提供的汽蚀余量大于给顶的汽蚀余量。
基础
尺寸应符合泵机组的安装尺寸。
3﹒安装顺序：有带底座和不带底座两种，安装原则一样。
这里只叙述带底座的。
（1）将底座套上地脚螺栓，戴上螺母，放在预留地脚螺孔的混凝土基础上用调整其间楔形垫铁的方法校正水平，然后将地脚孔灌满混凝土。
（2）待混凝土干固后，再检查一下水平度，同时紧固地脚螺母。
（3）检查电机旋向与泵相符合后，上好泵和电机的螺栓、螺母和螺母座。
同时使两联轴器间隙留有一定间隙，校正泵与电机轴的同轴度。
在两联轴器外圆上校正误差不大于0.1两端间隙沿圆角不均匀度允差0.3。
（4）进、出水管应另设支架支撑，不得借泵体支承。
（5）水泵与管路之间的结合面应保证良好的密封性，尤其是进水管路必须严格保证不漏气，并且在装置上应无窝存空气的可能性。
（6）如果泵装置在进水位以上时，为了灌水起动，应装底阀，也可采用抽真空引水的方法。
起动、停止和运行
1 起动与停止
（1）起动前，转动机组转子，应轻滑均匀。
（2）关闭出水闸阀，灌引水（如无底阀可用真空泵抽气引水），要保证泵内充满水，无空气窝存。
（3）如果泵上装有真空表，要关闭其与未连接管路上的旋塞，再起动电机，待转速正常后再打开。
（4）均匀地柠紧填料压盖上的螺母，使液体少量渗出。
同时注意填料腔处的温升。
（5）当停止水泵动转时，要先关闭真空表压力表的旋塞和排水管路上的闸阀，然后停止电机。
所处环境较低时，应将泵体下部的四方螺塞打开放掉剩水，以免冻裂。
（6）长期停止使用时，应拆开水泵将零件上的水擦干，再在表面上涂防锈油，保管好。
2﹒运行
（1）水泵轴承温度最高不得超过75℃。
（2）润滑轴承用的钙基黄油的数量，以占轴承体空间的1/3～1/2为宜
（3）填料磨损时，适当压紧填料压盖，若磨损过多应更换。
（4）定期检查联轴器部件，注意电机轴承温升。
（5）运转过程中如发现噪声或其他不正常声音时，应立即停车，检查原因，加以消除。
（6）不得任意提高水泵的转速，但可降低转速使用。
降速后水泵工作性能参数的变化如下；
Q降速=Q（n降速/n）； H降速=（n降速/n）2 ; P(n降速/n)3
可能发生的故障及其解决方法。
