页岩空心砖技术交底

（mm）
检验方法
1
墙面垂直
10
用靠尺及线坠检查
2
墙面平整度
8
用2m靠尺塞尺检查
3
轴线位移
10
尺量
4
水平灰缝平直（10m以内）
10
拉通长线用尺量
5
门窗洞口宽度
±10
尺量
6
门口高度
＋15
尺量
智能交通指挥中心 技术交底记录
编号
004
工程名称
交底日期
2014年8月12日
施工单位
分项工程名称
烧结页岩空心砌块
交底提要
2．主要机具：
（1）搅拌机，后台计量设备，5mm筛子、手推车、大铲、铁锹、刀锯、手摇钻、线锤、托线板、小白线、灰桶、铺灰铲、小锤、小水桶、水平尺、砂浆吊斗及垂直运输工具等。
3．作业条件：
（1）现场存放场地应夯实，平整，不积水，码放应整齐。装运过程轻拿轻放，避免损坏。不准用斧子砍砖，用锯进行切割，并尽量减少二次倒运。
(2).挂线用的坠砖，应绑扎牢固，以免坠落伤人。
(3).脚手架上堆砖不得超过3层（侧放）。采用砖笼吊砖时，砖在架子上或楼板上要均匀分布，不应集中堆放。
(4).采用里架页岩空心砖时，不得站在墙上勾缝或在强顶上行走。
(5).起吊砖笼和砂浆料斗时，砖和砂浆不能装的过满。吊臂工作范围内不得有人停留。
(6).操作人员应带好安全帽。高空作业时应挂好安全带。
（2）砂浆：地面以上（防潮层以上）采用强度等级≥M5，地下室采用强度等级大≥M10，类型为专用砂浆。灰缝厚度应为8mm至12mm，砌筑砂浆稠度8mm至12mm。现场搅拌并根据图纸设计制作好砂浆配合比展示牌。
（3）混凝土：构造柱、水平系梁、门窗过梁及包框柱混凝土强度等级大于等于C20.
（4）钢筋：构造柱、水平系梁、拉墙钢筋采用HPB300、HRB400级钢筋。
1）墙体应有可靠的拉结。一般每500mm的高度预留2φ6钢筋伸入墙内，平铺在灰缝内作为拉结。当墙的高度大于4m时，与墙体半高或门窗洞顶处设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。
2）混凝土墙、柱遇门洞洞边填充墙长度≤300mm时用同标号混凝土补齐。
3）构造柱设置及浇筑要求：填充墙转角处（L型墙、T型墙）、一字墙端部、独立窗间墙宽度小于700mm必须设置构造柱；墙长大于2H或大于5m中间无拉结措施时设置构造柱，构造柱两侧马牙槎从底部开始先退后进，进退尺寸为60mm，留设高度不大于300mm。
（3）皮数杆制作：用60mm方木现场制作，皮数杆上要注明砖高、缝高、门窗洞口、预埋件、拉结筋、过梁的尺寸、标高。皮数杆间距不大于15m，转角处及交接处均应设置。皮数杆要垂直、牢固、标高一致。皮数杆可以做马牙槎留置时使用，保证竖向垂直与进退尺寸。
（4）页岩砖墙与结构墙柱联接处，必须按设计要求设置拉结筋。设计无要求时，竖向间距为500mm左右，埋压2φ6钢筋。埋直平铺在水平灰缝内，沿墙体通长设置，并做好拉结筋质量标识。砌块端头与墙柱接缝处各涂刮厚度为5mm的粘结砂浆，挤紧塞实，将挤出的砂浆刮平。
7
外墙窗口上下偏移
20
以底层为准用经纬仪或吊线检查
6．成品保护：
（1）暖卫、电气线管及预埋件应注意保护。防止碰撞损坏。
（2）砌块在装运过程中，轻装轻放，计算好各房间的用量，分别码放整齐。搭拆脚手架时不要碰坏已砌墙体和门窗口角。
（3）落地砂浆及时清除，做到活完场清。不得直接在结构面拌合砂浆和砼。
（4）设备槽孔以预留为主，尽量减少剔凿，必要时剔凿设备孔槽不得乱剔硬凿损坏，可划准尺寸用刀刃镂划。如造成墙体砖松动，必须进行补强处理。
（5）墙体顶部、构造柱顶部构造做法：待下部页岩砖完成及主体结构收缩、沉降14天后用实心砖斜砌挤紧，斜砌角度在45~60度，砌筑时两侧相对斜砌，在中间部位预制砼块挤紧。
5．质量标准：
（1）主控项目：
1）使用的原材料和页岩空心砖品种，强度必须符合设计要求，质量应符合《页岩空心砖》标准的各项技术性能指标，并有出厂合格证。
（5）砌筑墙体，严禁在墙体上留脚手眼。
7．应注意的质量问题：
（1）水平灰缝、竖向灰缝均应控制在15mm，施工中必须采取双面挂线控制灰缝平直度。
（2）灰缝饱满度要达到80%以上，且该工程采取勾缝措施确保满足施工需要。
（3）避免缺角掉棱砌块上墙，砌块施工当天水浸（4）关于留槎处要竖向挂线避免留槎不一致，竖向不垂直。
2）砂浆的品种标号必须符合设计要求。砌块接缝砂浆必须饱满，按规定制作砂浆试块，试块的平均抗压强度不得低于设计强度，其中任意一组的最小抗压强度不得小于设计强度的75％。
3）转角处必须同时砌筑，严禁留直槎，交接处应留斜槎。
（2）一般项目
1）通缝：每道墙3皮砌块的通缝不得超过3处，不得出现四皮砌块及四皮砌块高度以上的通缝。灰缝均匀一致。
（4）门洞两侧可浇注成钢筋混凝土小立柱，作为边框，也可以在砌筑同时按规定间距摆放混凝土预制块（内埋木砖），用来固定门框。
（5）页岩砖在砌砖前1~2d将页岩空心砖浇水湿润，保证砌体粘结牢固。含水率在15%左右。
（6）遇有穿墙管线，应预先核实其位置、尺寸。以预留为主，减少事后剔凿，损害墙体。
（7）大面积施工前必须先做样板墙，经项目工程、技术、分管人验收合格后方可进行大面积施工。若不合格原位置重新制作。
（5）砌块与门窗口连结：
1）门窗洞口木砖：几何尺寸为190mm*100mm*100mm，木砖设置顶、底部300mm设第一道，中间木砖数量根据实际尺寸平分，要求木砖设置洞口两侧必须对称，禁止出现一边立放、一边平放。
2）每层窗台处均设窗台圈梁。圈梁高10cm，每边伸入墙内12cm。窗台圈梁钢筋为2φ10，分布筋φ6@200mm设置。
4．施工工艺：
技术交底记录
编号
004
工程名称
交底日期
2014年8月12日
施工单位
分项工程名称
烧结页岩空心砌块
交底提要
工艺流程：基层处理→墙体定位放线→基底找平→洒水湿润→排砖撂底→立皮数杆→排列页岩砖→墙底砌筑不小于200mm高实心砖（三小间及防水的部位浇筑240mm砼坎台）→砌筑页岩砖→自检验收→水电线管配合预留、连接。
（5）砌筑过程中针对不同批次的材料要进行选择，避免不同批次混砌造成平整度超差。
（6）拉结筋通长设置时两端可不做弯钩，但中间搭接照300mm搭接，且拉结筋施工当天不得砌筑，待植筋强度达到方可施工。
（7）二次结构施工质量观感要严格控制，减少修补，模板支设前检查放线是否准确。
8．安全生产：
(1).脚手架应经检查后方可使用，砌筑时不准随意拆改和移动脚手架，楼层屋盖上的盖板和护栏不得随意挪动拆除。
项目（专业）技术负责
交底人
接受交底人
3）预制过梁在支座的支撑长度不小于240mm，当过梁一端与砼墙、柱相交时则过梁改为与墙柱整浇或预埋钢筋后浇，钢筋锚入墙、柱内≥la。
（4）二次结构浇筑：窗台板、构造柱、圈梁、及止水梁等二次结构模板安装前应沿着马牙槎的进退方向粘贴双面胶带，确保混凝土浇筑时不发生跑漏浆；二次结构浇筑要对模板进行洒水湿润并采取小直径振捣棒振捣，避免漏振形成蜂窝麻面，浇筑完成后表面进行收面、覆面养护。
（1）基层处理：将砌筑页岩砖墙根部的砖或混凝土带上表面清扫干净，用砂浆找平，拉线，用水平尺检查其平整度。
（2）排砖：砌筑时按墙宽尺寸和页岩砖的规格尺寸，按排块设计，进行排列摆块，不够整块时可以锯割成需要的尺寸。竖缝宽10mm，水平灰缝10mm。灰缝应做到横平竖直，砂浆饱满，灰缝的砂浆饱满度不应小于80%。当最下一皮的水平灰缝厚度大于20mm时，应用细石混凝土找平层铺砌。砌筑时，满铺满挤，上下丁字错缝，搭接长度不宜小于页岩砖长度的1／3，转角处相互咬砌搭接。
（2）根据墙体尺寸和页岩砖规格，妥善安排砌筑平面排块设计，尽可能地减少现场切割量。根据页岩砖厚度与结构净空高度及门窗洞口尺寸切实安排好立面、剖面的排块设计，避免浪费。
（3）页岩空心砖的部位在结构墙体上按＋500mm标高线分层划出页岩砖的层数，安排好灰缝的厚度。在相应的部位弹好墙身门洞口尺寸线，在结构墙柱上弹好页岩砖墙的立面边线。标柱窗口位置。
2）接槎：砂浆要密实，砌块要平顺，不得出现破槎、松动，做到接槎部位严实。
3）拉结筋（或钢筋混凝土拉结带）：间距、位置、长度及配筋的规格、根数符合设计要求。位置、间距的偏差不得超过一皮砌块，在灰缝中设置，视砌块的厚度而调整。
（3）允许偏差项目：见表2－35。
加气混凝土砌体允许偏差表表2－35
项次
项目
允许偏差

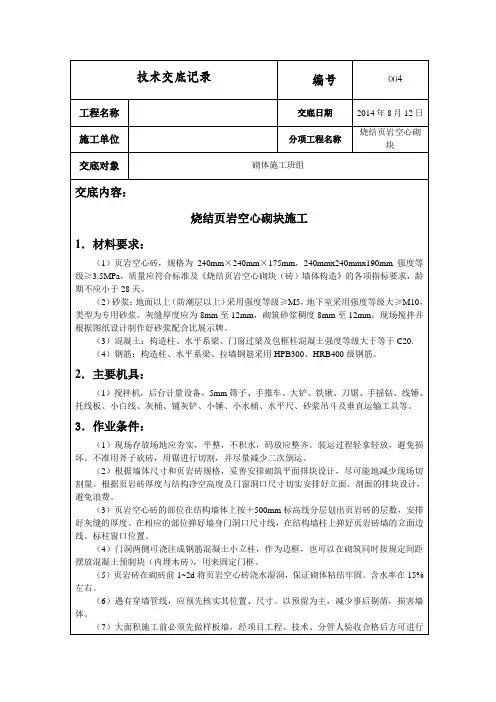

技术交底记录
编号
004
工程名称
交底日期
2014年8月12日
施工单位
分项工程名称
烧结页岩空心砌块
交底对象
砌体施工班组
交底内容：
烧结页岩空心砌块施工
1．材料要求：
（1）页岩空心砖，规格为240mm×240mm×175mm，240mmx240mmx190mm强度等级≥3.5MPa，质量应符合标准及《烧结页岩空心砌块（砖）墙体构造》的各项指标要求，龄期不应小于28天。
