星三角降压启动控制电路
三相异步电机星三角降压启动控制线路
三相异步电机星三角降压启动控制线路三相异步电机是工业生产中广泛应用的一种电动机械，其转速和转矩可以根据负载的需要任意调节，因此广泛应用于工业生产中的各种机械设备中。
在该文中，我们将介绍一种三相异步电机星三角降压启动控制线路，该线路可以有效地控制电机的启动和停止，提高电机的运行效率和可靠性。
1. 线路概述该控制线路由主接线板、控制开关、断路器、热继电器、接线端子和三相异步电机组成。
主接线板的主要功能是将电源引入线路，并将其分配到控制开关和断路器中。
热继电器是一种能够控制电机过载保护的设备，其主要作用是在电机发生过载时断开电路以保护电机。
2. 控制原理该控制线路采用星三角启动方式，其启动过程可以分为三个阶段：星形连接、中间停顿、三角形连接。
控制开关的作用是控制电机的启动和停止，断路器的作用是断开电路以保护电机。
在电机启动过程中，控制开关将电机连接到一个较低的电压上，以减少电机的起动电流，然后在几秒钟的时间里，将电机连接到正常电源电压上，使电机正常运转。
3. 线路设计该星三角降压启动控制线路的设计需要考虑电机额定电流、额定电压和起动特性。
根据电机的额定电流和起动特性，可以确定控制开关、断路器和热继电器的额定电流和额定电压。
同时，需要在主接线板上设计合适的接线端子，以便将电源引入线路中，并将其分配到控制开关和断路器中。
4. 线路实施在实施该星三角降压启动控制线路时，需要小心谨慎地安装控制开关、断路器、热继电器和接线端子，并正确接线，以确保电路安全可靠。
在电机的起动过程中，需要及时观察电机运行情况，确保其正常运转。
5. 总结该星三角降压启动控制线路是一种简单有效的电机控制方法，可以有效地减小电机起动电流，提高电机的运行效率和可靠性。
在实施该控制线路时，需要注意安装和接线的细节，以确保电路安全可靠。
星三角降压启动控制线路故障分析
星三角降压启动控制线路故障分析星三角降压启动是一种常用的电动机起动方式，通过将星形接线的电动机接入三角形接线来实现电动机的起动。
但在实际应用过程中，有时会出现控制线路故障，导致电动机无法正常起动。
本文将对星三角降压启动控制线路故障进行详细分析。
需要明确星三角降压启动的控制线路包括主电路和控制电路两部分。
主电路主要包括电动机、主接触器、断路器和电源等。
当主接触器闭合时，电动机接入星形接线，起动电流较小；当接触器打开后，电动机接入三角形接线，起动电流增大，达到额定工作电流。
主电路的故障包括主接触器不闭合、断路器跳闸、电源电压过低等。
控制电路主要包括按钮开关、热继电器、辅助接触器和继电器等。
按钮开关用于控制电动机的启停，热继电器用于保护电动机过载，辅助接触器用于控制主接触器的闭合和开启，继电器用于控制主接触器和断路器的工作。
控制电路的故障包括按钮开关失灵、热继电器动作不正常、辅助接触器接触不良等。
当出现星三角降压启动控制线路故障时，可以采取以下步骤进行分析和排除故障。
检查主电路的故障。
可以通过检查主接触器是否闭合，电源电压是否正常来判断主电路是否出现故障。
如果主接触器不闭合，可能是主接触器本身故障，需要更换或维修；如果断路器跳闸，可能是电动机过载或断路器故障，需要检查电动机负载和断路器工作状态；如果电源电压过低，需要检查电源线路和电源设备。
综合分析主电路和控制电路的故障，进行排除故障。
如果主接触器不闭合，则可能是主接触器本身故障或按钮开关失灵等原因导致；如果断路器跳闸，则可能是电动机过载或断路器故障等原因导致。
根据实际情况逐一排除故障，直到找到问题所在，并进行修复或更换。
星三角降压启动控制线路故障的分析需要从主电路和控制电路两个方面进行，根据故障的具体情况进行分析和排除。
只有找到故障所在，并进行及时维修，才能确保电动机的正常运行。

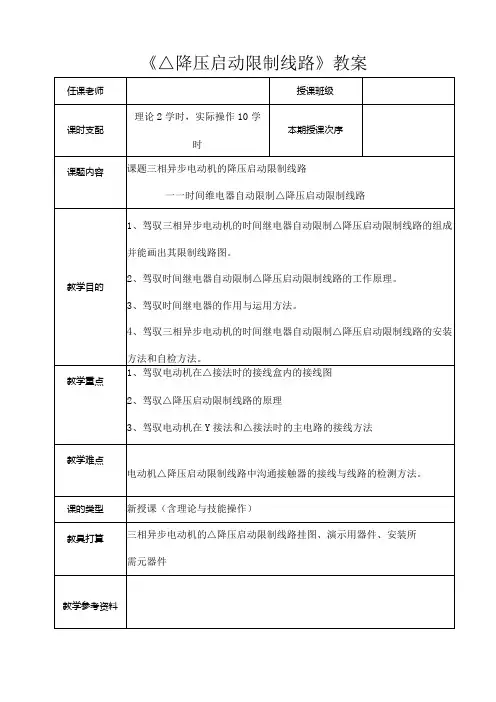

《星三角降压启动控制线路》教案[1]
![《星三角降压启动控制线路》教案[1]](https://img.taocdn.com/s3/m/424fafde85868762caaedd3383c4bb4cf7ecb7dc.png)
《△降压启动限制线路》教案少倍？2、干脆启动可能会造成哪些问题？怎样解决？3,常见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压复原到额定电压正常运转。
△降压启动的含义：是指电动机启动时，把定子绕组接成丫形，以降低启动电压，限制启动电流。
经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。
四、新课讲一、理论学问（5分钟）授（共70分钟）（10【任务一】电动机定子绕组Y、△接法如何实现?电动机定子绕组Y、△接法接线盒内部接线图【任务二】电动机定子绕组丫、△接法时，其绕组上的电（■点）示范：电动机在△、Y接法时接线盒内的接线和出线图8T电动机接妓播∙）Yb）曜Si△形授法压和电流有什么区分？电动机启动时接成Y 形,加在每相定子绕组上的启动电压只有△接法的金，启动电流为△接法的g,启动转矩也只有△接法的;。
所以这种降压启动方法，只适用于轻栽或空载下启动。
结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采纳这种降压启动方法。
分析电路原理，总结线路优点时间继电器自动限制的△降压扇动线路原理图该线路由三个接触器、•个热继电器、•个时间继电器和两个按钮组成。
接触器做引入电源用，接触器和，.分别作Y 形降压启动用和△运行用，时间继电器用作限制Y 形降乐启动时间和完成△自幼切换。
1是启动按钮，2是停止按钮，1作主电路的短路爱护，2作限制电路的短路爱护，作(105m)(30【任务三】时间继电器自动限制△降压启动限制线路过载爱护。
划一K1线路的工作原理如下： 降压启动：先合上电源开关。
自桢触头巧合自银主烛关闭合>∙线圈和电一f 、上触头闭合-三→电动机M 按成Y 形降乐总动→Y 联钺帆头分幅对A 联缺M 的一找速―时.如气束»常体般头分断一→Y 常开触头分断——►Y 畿屈失电―一Y 主触头分断.解除Y 形连谖1.AY 联锁期头闭合一►A 线圈和电→Λ或钺舷头分断—I_►对联锁—>浅Iel 失电一►常用触头发时闭合→A 主旭央闭合 ------------------ ►电动机M 接成△全压运行停止时，按下2即可。
星三角降压启动控制线路.答案ppt课件
选择电路元器件
⒊ 主回路熔断器（1FU）：熔断器大于或 等于熔丝电流，熔丝IN.FU=(1.5-2.5)IN。 （当使用断路器时，可不用熔断器）
⒋ 交流接触器（KM）：可在INKM=（1.3-2） 1N范同内选取。
⒌ 热继电器（FR）：热元件的额定电流IN。 FR=（1.1-1.25）IN范围内选取；其保护整 定值IN.FR=IN
动
点闭合
M
控
3~
制
线
路
图
FR SB1 SB2 KM1
KM2常闭 触点打开
KM2
KM2
KM3
KT KT
KM2
KM3
KM1 KM3 KT KM2
KM2常开 触点闭合
KT线圈 失电
星三角降压启动控制线路
QF FU1
FU2
星
L1 L2
L3
三
FR
角
KM1
SB1
降
SB2 KM1
压 电机全 起 压运行
动
M
控
3~
三
FR
角
KM1
SB1
降
SB2 KM1
压 电机以星形 起 连接启动
动
M
控
3~
制
线
KM2
KM2 KT
KM3 KT KM2
KM3
KM1 KM3 KT KM2
路
图
星三角降压启动控制线路
星
L1 L2
L3
三
角
降
压
起
动
控
制
线
路
图
QF FU1
FU2 KM1
…一段时间
FR
之后…
SB1
三相异步电动机星三角降压启动的控制线路
05
三相异步电动机星三角 降压启动的控制线路案 例分析
案例一：某工厂电动机控制线路的改造
改造背景
改造方案
某工厂原有的电动机控制线路存在安全隐 患，需要对其进行改造。
采用星三角降压启动方式，对控制线路进 行优化，提高线路的安全性和稳定性。动方式，对控制线路进行紧急 维护，确保电梯正常运行。
效果评估
维护后，电梯控制线路恢复正常运行，保障了小 区居民的正常出行。
案例三：某大型机械电动机控制线路的设计
设计背景
某大型机械需要配备高效的电动机控制线路。
设计方案
采用星三角降压启动方式，根据机械的负载和运行要求，设计出高效 的控制线路。
按钮
用于手动控制电动机的启动和 停止。
空气开关
用于控制整个电路的通断，具 有短路保护功能。
热继电器
用于电动机的过载保护，当电 动机过载时会自动断开电路。
指示灯
用于指示电路的工作状态。
控制线路的工作原理
当按下启动按钮时，接触器线圈得电，主触点闭合，电动机星形连接启 动。
经过一定时间后，控制线路中的时间继电器动作，使接触器线圈失电， 主触点断开，同时另一组接触器线圈得电，将电动机由星形连接转换为
三相异步电动机星三角 降压启动的原理
星三角降压启动的定义
• 星三角降压启动是指三相异步电动机在启动时，通过改变定子绕组的接线方式，将原来三角形（△）接法的电动机转换为星 形（Y）接法，以降低启动电流和启动转矩，达到减小启动电流对电网的冲击，提高设备使用寿命的目的。
星三角降压启动的原理
• 当电动机启动时，通过接触器将电动机的三相绕组接成星形， 此时电动机的每相绕组承受的电压为电源电压的1/√3，从 而降低了启动电流。随着电动机转速的升高，当达到一定转 速后，通过另一组接触器将电动机的三相绕组接成三角形 （△），使电动机在全压下正常运行。
星三角降压启动电路图
• 采用星三角降压启动电路，可以进一步提高软启动器的启动性 能，延长电动机和电气元件的使用寿命
04
星三角降压启动电路的故障诊断与处理
星三角降压启动电路的常见故 障及原因
• 星三角降压启动电路的常见故障主要包括接触器故障、变压器故 障、电抗器故障等
• 星三角降压启动电路通过时间继电器或速度继电器来控制接触器 的切换，实现自动启动和停止
星三角降压启动电路的性能特 点
• 星三角降压启动电路具有降压启动、软启动、节能等优点 • 降压启动：启动过程中，电动机电压逐渐升高，启动电流减小， 对电网冲击小 • 软启动：启动过程中，电动机转速逐渐增加，避免了启动时的 机械冲击和电流冲击 • 节能：由于采用了降压启动，电动机在启动过程中的能耗降低， 提高了系统的运行效率
• 启动控制：通过时间继电器或速度继电器来控制接触器的切换， 实现电动机的降压启动
• 运行控制：当电动机启动到一定转速后，接触器切换至三角形 连接方式，电动机全速运行
• 停止控制：通过断路器来控制电路的通断，实现电动机的停止
星三角降压启动电路在变频器 控制中的应用
• 星三角降压启动电路在变频器控制中的应用主要是为了解决变频 器启动电流过大的问题
• 控制方式的确定：应根据生产工艺要求和使用环境来选择手动 控制、自动控制或远程控制等控制方式
星三角降压启动电路的应用场 合
• 星三角降压启动电路广泛应用于各种类型的电动机启动，如异步 电动机、同步电动机、直流电动机等
• 异步电动机：广泛应用于风机、水泵、压缩机等机械设备 • 同步电动机：广泛应用于大型机械设备、数控机床等场合 • 直流电动机：广泛应用于电动汽车、家用电器等场合
3-2-1星-三角降压启动控制线路课件
KM SB3 4 KM△ 5 7
KM△
SB3
6 KM Y
M
KM△
KM Y KM KM Y KM△
时间继电器自动控制的Y-△降压启动线路原理图
课本中错误的图形如下，找出错在哪里？
6、实训接线图
7、电路结构
（1）主电路
主电路由3个接触器KM、 KM△、KMY 和热继电器FR 组 成。 当接触器KM、KMY主触头 闭合时，电动机M的定子绕组3 个末端U2、V2、W2接在一起， 即是星形启动，以降低启动电 压限制启动电流。 电动机启动后，当转速上 升到接近额定转速值时，接触 器KMY主触头断开，KM△主触 头闭合，此时U1与W2相连，V1 与 U2相连，W1与V2相连，即 把定子绕组改接为三角形.电 动机在全压下运行。 热继电器FR对电动机实现 过载保护。
2.这种切换的接法为什么能达到降压启动的目 的？（难点）
三相异步电动机定子绕组的6个接线端子
电动机定子绕组内部接线示意图
假设电源电压为380V， 绕组星形接法时每两相绕组的电压为380V 。 绕组角形接法时每相绕组的电压等于电源电压380V。
星 形
380
三 角 形
380 380
所以： 星形接法时每相绕组上电压为220V， 角形接法时每相绕组上电压为380V。
3、定子绕组串电阻降压启动控制线路
原理图分析 a、电路结构 b、工作原理分析
（a）定子绕组串电阻降压启动
（b）定子绕组串电阻降压启动
二、Y/Δ降压启动控制电路（重点）
1.什么是Y/Δ降压启动？
在电动机启动时先用接触器主触头将电动机 绕组接成星形接法，待电动机转速升高后， 再用另一个接触器主触头将电动机绕组切换 成角形接法，达到降压启动的目的，从而减 小起动电流。
电机星三角降压启动原理电路图分析
电机星三角降压启动原理电路图分析上图所示为异步电动机星三角起动控制电路图，此种接法只适合于电动机正常运行时为三角型联接。
所需主要元器件：三个交流接触器、热继电器、时间继电器，启动、停止按钮各一，熔断器五个三个接触器作用：一个为主电路接通电源,一个为Y型启动，一个为△启动.时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。
热继电器作用：提供过载保护。
熔断器作用：为电动机提供短路保护。
星形——三角形降压启动控制电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。
Y—△起动只能用于正常运行时为△形接法的电动机。
这是一种降压启动方式，适用的电机有局限性，能降多少压，怎么个算法，看下面图示。
可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。
下面重点巩固一下接线方式，这个看过很多次，也画过很多次，过了一段时间，今天再画时，又有些健忘了，无奈，继续加强。
先来看一下主接线图。
Y-△启动的话，先要星型启动的话，肯定KM和 KM -Y 先要启动，之后KM -Y要停下来，KM要一直得电，不然没电源肯定不行，KM和KM-△要一直运行，到正常运行。
接下来看一下控制回路吧：根据上面一次回路的分析，再看这个控制回路，很简单的，按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；下面的时间继电器线圈回路和KM-Y线圈回路也接通，这时Y型启动已经实现，通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，同时Y型启动的接触器常闭接点对△回路有闭锁（Y-△两回路都要有闭锁）。
整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AY
KM
ZX
Y
C
B
Z A
C
X
Y
B
FR
AB C XY Z
电机 绕组
.
QS KM -Y闭合
，电机接成
FU
Y 形；
KM- 闭合
，电机接成
形。
KM-
KM -Y
主电路
.
电动机的Y—△降压启动控制 任务引入
控制要求：当按下启动按钮SB1时，电动机Y形联接启动， 6s后自动转为△形联接运行。当按下停止按钮SB2时，电动 机停机。
连接线路
于“RUN”（运行）位置
启动编程软件， 点击
按下SB1，电 动机Y形启动； 经过6s，转为 △形运行
点击 ， I0.2应点亮
点击 ， 将图2.83下载到PLC
按按钮SB2，
电动机停机
.
休息一下
.
图2.79 电动机Y— △降压启动控制线 路
.
相关知识—堆栈指令
（a）进栈过程
（b）读栈过程
（c）出栈过程
图2.80 堆栈指令执行过程
.
图2.81 堆栈指令的应用
.
任务实施
一、编写电动机Y—△降压启动控制程序
图2..83 电动机Y－△降压启动控制程序
二、操作步骤
按图2.79所示 接通电源，拨状态开关
