三端可调式集成稳压器
三端集成稳压器的标准连接方式
三端集成稳压器的标准连接方式三端集成稳压器的标准连接方式通常包括以下步骤：
1.输入端（IN）：这是稳压器的电源输入端，应连接到电源电压。
2.输出端（OUT）：这是稳压器的电源输出端，应连接到需要稳定电压的设备或电路。
3.地线端（GND）：这是稳压器的地线端，应连接到电源和设备或电路的公共地线。
在连接时，还需要注意以下几点：
•在输入端和地线之间，以及输出端和地线之间，通常需要连接电容，以帮助稳定电源电压和过滤噪声。
•选择合适的稳压器是非常重要的，需要考虑输入电压、输出电压、电流等参数。
•在使用过程中，需要注意稳压器的散热问题，避免过热导致性能下降或损坏。
以上就是三端集成稳压器的标准连接方式，希望对你有所帮助。
1/ 1。

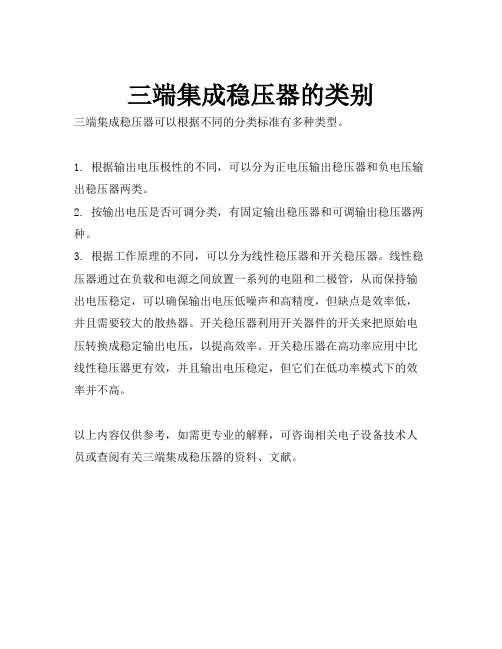

三端集成稳压器的类别
三端集成稳压器的类别
三端集成稳压器可以根据不同的分类标准有多种类型。
1. 根据输出电压极性的不同，可以分为正电压输出稳压器和负电压输出稳压器两类。
2. 按输出电压是否可调分类，有固定输出稳压器和可调输出稳压器两种。
3. 根据工作原理的不同，可以分为线性稳压器和开关稳压器。
线性稳压器通过在负载和电源之间放置一系列的电阻和二极管，从而保持输出电压稳定，可以确保输出电压低噪声和高精度，但缺点是效率低，并且需要较大的散热器。
开关稳压器利用开关器件的开关来把原始电压转换成稳定输出电压，以提高效率。
开关稳压器在高功率应用中比线性稳压器更有效，并且输出电压稳定，但它们在低功率模式下的效率并不高。
以上内容仅供参考，如需更专业的解释，可咨询相关电子设备技术人员或查阅有关三端集成稳压器的资料、文献。
三端可调式集成稳压电源电路安装
电子教案三端可调式集成稳压电源电路安装课题：三端可调式集成稳压电源电路安装科目：电子装配技训单位：宝鸡理工学校电工电子教研组姓名：何慧强授课班级：电信0735班电信0736班一、教学内容：三端可调式集成稳压电源电路安装二、教学目标：知识目标：1、了解三端可调式集成稳压电源原理；2、了解三端可调式集成稳压器的使用方法；能力目标：1、培养学生分析电路结构、工作过程的能力；2、提高学生电子装配的基本技能和技巧；情感目标：通过教学激发学生的求知欲望，增强学生的自信心和成就感，培养学生互相合作的团队精神。
三、教学重难点1、教学重点：掌握三端可调式稳压电源电路的安装和调试2、教学难点：了解三端可调式稳压电源电路的工作原理四、教学方法讲授法、演示法、示范法、实践练习五、教时：2课时教学过程：1、电路结构：（1）电路原理图（2）电路组成：变压器T 、电路指示灯、LED 、1R 、桥式整流电路41VD VD -、滤波电容1C 、稳压电路（2C 、3C 、4C 、5VD 、6VD 、2R 、RP 及317LM 等）。
2、元器件参数：电阻器：1R ΩK 25、 2R ΩK 240、 RP ΩK 7.4电容器：1C （电解电容）V F 63/470μ2C （圆片电容）V F 63/1.0μ 3C （电解电容）V F 50/10μ 4C （电解电容）V F 50/47μ 二极管：61VD VD - 40071N发光二极管：LED 3φ 红色集成电路IC :三段可调式稳压器317LM （317CW ）3、元器件识别与检测：问题：1、色环电阻器的识别方法是什么？2、本次电路中电容器主要以什么方式标称标称容量？3、如何判别二极管的正负极性？4、如何检测二极管的质量好坏？5、三段可调式稳压器317LM 的管脚名称是什么？各起什么作用？4、元器件的安装与焊接：要求：（1）电路板的准备（打孔、打磨等）；（2）元器件应分类安装，由低到高、依次安装，便于操作；（3）同类元器件一次性安装完毕后，应及时焊接，一次分类进行，直至所有元器件安装、焊接完毕；（4）元件安装应按常规要求进行安装；（5）焊接时应掌握好时间和温度；（6）焊接应牢固，焊点应光滑、明亮、呈椎体，不应出现虚焊、假焊及桥焊等现象。
LM317中文资料(含实例)
LM317中文资料|引脚图｜应用电路LM317 是美国国家半导体公司的三端可调正稳压器集成电路.LM317 的输出电压范围是1.2V至37V，负载电流最大为1。
5A.它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸(约15 厘米).使用输出电容能改变瞬态响应.调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行.当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介可调整输出电压低到1。
2V.保证1。
5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1％.80dB 纹波抑制比.输出短路保护。
过流、过热保护。
调整管安全工作区保护.标准三端晶体管封装。
电压范围LM317 1。
25V 至37V 连续可调。
LM317工作原理:输入最大电压为30多伏，输出电压1.5——-—32V..。
电流1。
5A。
.。
不过在用的时候要注意功耗问题。
.。
注意散热问题。
LM317有三个引脚。
一个输入一个输出一个电压调节。
输入引脚输入正电压，输出引脚接负载, 电压调节引脚一个引脚接电阻（200左右)在输出引脚，另一个接可调电阻（几K)接于地.输入和输出引脚对地要接滤波电容.LM317内部原理图:LM317应用电路图：1.标准应用电路图2。
带可调限流和输出电压的标准应用电路图3。
5。
0V电子关断稳压器应用电路图4.电流稳压器应用电路图5.可调节电流限流器的应用电路图6. 软启动应用电路图。
集成稳压器简介
4. 三端固定稳压器的功能扩展。
扩流电路
把两个参数完全相同的CW7800系 列的集成块并联，则最大输出电流可 扩展为1.5A×2。
输出电压可调电路
设稳压器输出电压VX，即VBA VX ，
而 VA VO VX 得
VO
VX
这类产品的封装形式有金属壳和塑料壳两种。它们都有
三个管脚，分别是输入端、输出端和公共端，因此称为三 端式稳压器。
1. CW7800系列是三端固定正压输出的集成稳压器。 输出电压有5V、6V、9V、12V、15V、18V、24V等档次。
例如：CW7805表示输出电压为正5V。此系列最大输 出电流为1.5A。
8.4 集成稳压器简介
8.4.1 三端固定式集成稳压器 8.4.2 三端可调式集成稳压器
8.4 集成稳压器简介
用集成电路的形式制造的稳压电路称为集成稳压器。 优点是性能稳定可靠，使用方便、价格低廉。
集成稳压器种类有多端式和三端式，输出电压有固 定式和可调式，正压、负压输出稳压器等。
8.4.1 三端固定式集成稳压器
同类产品：CW78M00系列（0.5A）；CW78L00系列 （0.1A）；CW78T00系列（3A）和CW78H00系列（5A）。
CW7800 系 列 的 管 脚 ：
不同类型、不同封装
形式的三端集成稳压器的 引脚排列不同，使用时请
2. CW7900系列是三端固定负压输出的集成稳压器。在 输出电压档次、电流档次等方面与78系列相同。引脚排列 请查阅手册。
CW337为三端可调式负压输出稳压器，其引脚排列 请查阅手册。
CW317 和CW337的基本应用电路
三端集成稳压器内部结构
三端集成稳压器内部结构
【一、三端集成稳压器简介】
三端集成稳压器是一种常见的电源管理器件，广泛应用于各种电子设备中。
它具有体积小、性能稳定、效率高等特点，能够为电子设备提供稳定、可靠的电源。
【二、三端集成稳压器内部结构解析】
三端集成稳压器的内部结构主要包括输入端、输出端和中间控制端三个部分。
【1.输入端】
输入端主要负责接收外部电源输入，并进行电压调整。
一般情况下，输入端包括一个或多个电容，用于滤波和降低电压波动。
【2.输出端】
输出端主要负责将调整后的电压输出给外部电路。
输出端通常包括一个或多个输出电容，用于进一步滤波和平滑电压波形。
【3.中间控制端
中间控制端主要负责电压调整和稳压。
这部分通常采用开关控制器、误差放大器等元器件，以实现对输出电压的精确控制。
【三、各端功能与应用】
三端集成稳压器各端在不同的应用场景中发挥着重要作用。
输入端和输出端电容有助于提高电源系统的稳定性和可靠性，满足各种负载需求。
中间控制端则通过精确控制输出电压，确保电子设备正常运行。
【四、三端集成稳压器的优势与局限】
三端集成稳压器具有体积小、性能稳定、效率高等优点，广泛应用于各类电子设备。
然而，它也存在一定的局限性，如输出电压范围有限、输出电流能力较低等。
【五、总结】
总之，三端集成稳压器作为一种高效的电源管理器件，在电子设备中发挥着重要作用。
三端集成稳压器
三端集成稳压器三端固定集成稳压器在使用时，首先要根据输出电压的正、负选择7800系列或7900系列。
7800系列是正稳压器，7900系列是负稳压器，它们的输出电压分别是+5V～+24V和-5V～-24V。
输出电流有0.1A、0.5A和1.5A。
以W7800三端稳压器为例：W7800为固定式稳压电路，其输出电压有5V、6V、9V、12V、15V、18V、24V等档级。
最后两位数表示输出电压值。
输出电流分1.5A(W7800)、0.5A(W78M00)和0.1A(W78L00)三个档次。
例如：W7805，表示输出电压为5V、最大输出电流为1.5A；W78M05，表示输出电压为5V、最大输出电流为0.5A；W78L05，表示输出电压为5V、最大输出电流为0.1A。
1.固定输出的三端集成稳压器：固定输出的三端集成稳压器的三端指输入端、输出端及公共端三个引出端，其外形及符号如图所示。
固定输出的三端集成稳压器W78××系列和W79××系列各有七个品种，输出电压分别为±5V、±6V、±9V、±12V、±15V、±18V、±24V；最大输出电流可达1.5A；公共端的静态电流为8mA。
型号后两位数字为输出电压值。
在根据稳定电压值选择稳压器的型号时，要求经整流滤波后的电压要高于三端集成稳压器的输出电压2～3V（输出负电压时要低2～3V），但不宜过大。
固定输出三端集成稳压器的外形固定输出三端集成稳压器基本应用电路基本应用电路固定输出的三端集成稳压器的基本应用电路如上右图所示。
图中：C1用以抑制过电压，抵消因输入线过长产生的电感效应并消除自激振荡；C2用以改善负载的瞬态响应，即瞬时增减负载电流时不致引起输出电压有较大的波动。
C1，C2一般选涤纶电容，容量为0.1μF至几μF。
安装时，两电容应直接与三端集成稳压器的引脚根部相连。
三端可调式集成稳压器
三端可调式集成稳压器三端可调式集成稳压器输岀电压可调，稳压精度高，输岀纹波小，只需外接两只不同的电阻，即可获得各种输岀电压。
1 •分类它分为三端可调正电压集成稳压器和三端可调负电压集成稳压器。
三端可调式集成稳压器产品分类见表733 。
LM137M/237M/337M 0.5 —1.2 s — 37LM137/237/3371.5—1.2 s — 37 2 •引脚排列三端可调式集成稳压器引脚排列图如图 736所示。
除输入、输岀端外，另一端称为调整端图7.3.6 三端可调式集成稳压器引脚排列图a ) TO-220 封装b ) T0-3 封装3.三端可调式集成稳压器基本应用电路1) .基本应用电路及输岀电压估算电路如图 7.3.7 所示。
U 0=1.2~37V 连续可调。
I O E.5A , I omin > 5mA.CW317的U R EF 固定在1.2V , I ADJ =50 A ,忽略不计U 0=1.2 ( 1+R/R i ) VCWJ37CWJ17图7.3.7 三端可调式集成稳压电路2) .外接元器件选取为保证负载开路时I Omin A 5mA R max=U EF/5mA=240 Q。
U OmaX=37V, R为调节电阻，代入U O表达式求得R2为7.16k Q左右，取6.8k Q。
C2是为了减小R两端纹波电压而设置的，一般取10卩F o G是为了防止输岀端负载呈感性时可能岀现的阻尼振荡，取1卩F o C i为输入端滤波电容，可抵消电路的电感效应和滤除输入线窜入干扰脉冲，取0.33卩F VD、VD2是保护二极管，可选整流二极管2CZ52。
3) . U I选取u I =28S40V，U| U OA3V o 当U°U omax37V,U| 40Vo。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三端可调式集成稳压器
三端可调式集成稳压器输岀电压可调，稳压精度高，输岀纹波小，只需外接两只不同的电阻，即可获得各种输岀电压。
1 •分类
它分为三端可调正电压集成稳压器和三端可调负电压集成稳压器。
三端可调式集成稳压器产品分类见表733 。
LM137M/237M/337M 0.5 —1.2 s — 37
LM137/237/337
1.5
—1.2 s — 37 2 •引脚排列
三端可调式集成稳压器引脚排列图如图 736所示。
除输入、输岀端外，另一端称为调整端
图7.3.6 三端可调式集成稳压器引脚排列图
a ) TO-220 封装
b ) T0-3 封装
3.三端可调式集成稳压器基本应用电路
1) .基本应用电路及输岀电压估算
电路如图 7.3.7 所示。
U 0=1.2~37V 连续可调。
I O E.5A , I omin > 5mA.
CW317的U R EF 固定在1.2V , I ADJ =50 A ,忽略不计
U 0=1.2 ( 1+R/R i ) V
CWJ37
CWJ17
图7.3.7 三端可调式集成稳压电路
2) .外接元器件选取
为保证负载开路时I Omin A 5mA R max=U EF/5mA=240 Q。
U OmaX=37V, R为调节电阻，代入U O表达式求得R2为7.16k Q左右，取6.8k Q。
C2是为了减小R两端纹波电压而设置的，一般取10卩F o G是为了防止输岀端负载呈感性时可能岀现的
阻尼振荡，取1卩F o C i为输入端滤波电容，可抵消电路的电感效应和滤除输入线窜入干扰脉冲，取0.33卩F VD、VD2是保护二极管，可选整流二极管2CZ52。
3) . U I
选取
u I =28S40V，U| U O
A3V o 当U°U omax
37V,U| 40V
o。
