建筑工程制图与识图课程介绍PPT课件
住吉的长屋
Page 8
住吉的长屋
Page 9
2、这门课程是什么？
建筑工程施工专业
要求掌握以建筑制图与识图为 基础的理论知识和实践技能
建筑
建筑工程 施工专业
建筑制图 与识图
建筑 八大员
Page 10
建筑工程制图与识图
建筑制图
基本知识 和技能
画法几何
投影图
建筑工 程图
计算机 绘图
Page 11
（一）知识目标： 培养一定的空间想象能力，掌握建筑施工图相关 内容的识图及绘图方法。 （二）职业技能目标：
具备一定的空间想像能力和思维能力，掌握尺规 绘图的基本技能和综合技能，通过课内实训和集 中实训，掌握建筑类工程施工图的识读与绘制技 能，达到制图员、施工员、技术员、材料员、资 料员的绘图职业能力
Page 31
1、了解建筑制图标准和有关的专业技术制图标准； 2、掌握正投影法的基本原理和作图方法；
3、能够正确使用常用的绘图仪器和工具；
4、掌握识读和抄绘建筑工程图的基本方法； 5、掌握利用计算机软件AutoCAD 绘制建筑施工图的基 本知识； 6、培养严肃认真的工作态度和耐心细致，一丝不苟的工 作作风。 由于《建筑制图与识图》课程具有较强的实际 应用型，因此本课程在学生职业能力培养和职业素质养成 两个方面起支撑和促进作用。
第八章建筑工程施工图的基本知识第一节施工图的产生第二节施工图的分类和编排顺序第三节识图应注意的问题第九章建筑施工图第一节概述第二节施工总说明和建筑总平面图第三节建筑平面图第四节建筑剖面图第五节建筑立面图第六节建筑详图第十章结构施工图第一节概述第二节基础图第三节结构平面图第四节钢筋混凝土构件详图page45通过业绩评估发现优劣长短以进行有针对性的培训帮助每个员工提升工作绩效与工作胜任力同时增强企业凝聚力建立适应集团发展战略的人力资源队伍
建筑制图识图(PPT)共101页文档
(4)在较小的图形上绘制点画线、双点画线有困难时，可用细实线代替。
(5)虚线、点画线、双点画线自身相交或与其他任何图线相交时，都应是 线、线相交，而不应在空隙处或短划处相交，但虚线如果是实线的延长 线时，则在连接虚线端处留有空隙。
(6)图线不得与文字、数字或符号重叠、混淆，当不可避免时，应首先保 证文字等的清晰，如图1-1所示。
建筑制图识图（PPT）
第四节 建筑制图
制图基本知识与技能 正投影基础 基本体的投影
绘图工具及用品的使用：
正确地使用和维护绘图工具,是提高绘图质量的前提。 1图板
图板一般用胶合板制成,板面平整光滑,左面为导边. 2 丁字尺
丁字尺由尺头和尺身构成,主要用于来画水平线.
内侧靠紧 图板导边
画水平线
3 三角板
三角板与丁字尺配合使用。
15°
75°
15°
画垂线 和斜线
4 圆规和分规
(1) 圆规 ：用于画圆和圆弧
(2) 分规 ： 用来量取尺寸、等分线段和移置线段
6 图纸
5 绘图铅笔
一：制图标准的基本规定
（一）房屋建筑工程图的组成
1.建筑施工图 2.结构施工图 3.设备施工图 4.装饰施工图
（2）标高的表示方法
4.符号 （1）剖切符号 （2）索引符号与详图符号 （3）引出线 （4）其他符号
二、投影基本知识
一 、投影方法及分类
1 投影的概念
在灯光或日光的照射下，形体在地面或墙 面上会产生的影子。
这里的灯光或日光称为投影中心，光线称 为投射线，地面或墙面称为投影面，这种 得到形体的投影方法，称为投影法。
1:1.5
1:2.5
1:3
1:1.5 ×10n 1:2.5 ×10n 1:3 ×10n
(5)虚线、点画线、双点画线自身相交或与其他任何图线相交时，都应是 线、线相交，而不应在空隙处或短划处相交，但虚线如果是实线的延长 线时，则在连接虚线端处留有空隙。
(6)图线不得与文字、数字或符号重叠、混淆，当不可避免时，应首先保 证文字等的清晰，如图1-1所示。
建筑制图识图（PPT）
第四节 建筑制图
制图基本知识与技能 正投影基础 基本体的投影
绘图工具及用品的使用：
正确地使用和维护绘图工具,是提高绘图质量的前提。 1图板
图板一般用胶合板制成,板面平整光滑,左面为导边. 2 丁字尺
丁字尺由尺头和尺身构成,主要用于来画水平线.
内侧靠紧 图板导边
画水平线
3 三角板
三角板与丁字尺配合使用。
15°
75°
15°
画垂线 和斜线
4 圆规和分规
(1) 圆规 ：用于画圆和圆弧
(2) 分规 ： 用来量取尺寸、等分线段和移置线段
6 图纸
5 绘图铅笔
一：制图标准的基本规定
（一）房屋建筑工程图的组成
1.建筑施工图 2.结构施工图 3.设备施工图 4.装饰施工图
（2）标高的表示方法
4.符号 （1）剖切符号 （2）索引符号与详图符号 （3）引出线 （4）其他符号
二、投影基本知识
一 、投影方法及分类
1 投影的概念
在灯光或日光的照射下，形体在地面或墙 面上会产生的影子。
这里的灯光或日光称为投影中心，光线称 为投射线，地面或墙面称为投影面，这种 得到形体的投影方法，称为投影法。
1:1.5
1:2.5
1:3
1:1.5 ×10n 1:2.5 ×10n 1:3 ×10n
建筑工程制图与识图(共95张PPT)
建筑立面图
表示建筑物的立面外观，包括 墙面、门窗、阳台、雨篷等。
建筑详图
表示建筑物细部的详细构造和 做法，包括节点详图、大样图 等。
图纸的编排与装订
01
02
03
图纸编排
按照一定顺序将各张图纸 进行排列，方便查阅和使 用。
图纸折叠
将大幅面图纸折叠成标准 大小，便于存档和携带。
图纸装订
将编排好的图纸进行装订 ，形成完整的图纸集，方 便保管和使用。
建筑工程制图的基
03
本技能
制图的基本步骤
绘制图框和标题栏
按照制图规范，绘制图框和标题 栏，填写工程名称、比例、图号 等信息。
绘制图形
使用绘图工具，按照制图规范， 绘制建筑形体、构件、设备等图 形。
标注尺寸
使用尺寸标注工具，标注建筑形 体、构件、设备等的尺寸，注意 尺寸标注的准确性和规范性。
确定图纸类型和比例
标注标高和索引符号
在图纸上标注标高和索引符号，以便定位和查找 相关信息。
建筑详图制图实践
选择详图类型
根据建筑详图的表达需求，选择合适的详图 类型，如节点详图、大样图等。
绘制详图轮廓线和构件
在图纸上绘制详图轮廓线和构件，如钢筋、 混凝土等，标明其位置和尺寸。
绘制材料和质感
在建筑详图上绘制材料和质感，如石材、木 材等，以表达细部构造效果。
注意图纸的规范性和准确性
检查图纸是否符合制图标准，有无遗漏或错 误。
掌握图纸的快速阅读技巧
学习如何快速浏览图纸，抓住重点信息，提 高工作效率。
理解设计意图和施工要求
通过图纸了解设计师的设计意图和施工要求 ，为后续工作打下基础。
善于利用辅助工具
使用CAD等辅助软件帮助理解和分析图纸， 提高识图的准确性和效率。
建筑工程制图与识图PPT教案
图1-19 尺寸数字的注写方向
第22页/共117页
2. 半径、直径和角度尺寸的标注
标注半径、直径和角度尺寸时，尺 寸起止 符号一 般用箭 头表示 ，且应 在半径 、直径 的尺寸 数字前 分别加 注符号 R、 ， 圆球的半径与直径数字前还应再加注 符号S；角度 的尺寸 界线应 沿径向 引出， 尺寸线 画成圆 弧，圆 心是角 的顶点 ，尺寸 数字应 一律水 平书写 。
第30页/共117页
2)圆弧连 接两已 知圆弧
(3)混合连接（内外切）
(a) 已知条件： 两已知弧的圆心01、02；半径
R1、R2；连接弧的半径R。 (b) 作图方法和步骤：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
第31页/共117页
3)圆弧连 接已知 直线和 圆弧（ 综合连 接）
(a)钢针与锅芯的放置 (b) 圆的画法
(c) 大圆的画法
第5页/共117页
分规主要用于量取尺寸和截取线段
第6页/共117页
1.1.3 曲线板 ——用于画非圆曲线。
除了上述工具外，绘图时还要准备有削铅笔的小刀， 磨铅芯的砂纸，橡皮以及固定图纸的胶带纸，另外 为了保护有用的图线可以使用擦图片等。
第8页/共117页
1.2 制图标准的基本规 定
1.2.1 图纸幅面和格式（GB/T14689－1993）
1．图纸基本幅面：A0~A4
表1-1 图纸基本幅面尺寸
幅面
代号
A0
A1
A2
A3
A4
B×L 841 ×1189 594 ×841 420 ×594 297 ×420 210 ×297
e
20
10
c
《建筑制图和识图》PPT课件
附加轴线的编号应以分数表示。在两个轴线间的附加轴 线，应以分母表示前一轴线的编号，分子表示附加轴线的编 号，编号采用数字如1/1，1/A
h
13
h
14
h
15
建筑制图与识图
5. 索引符号和详图符号 工程图中某一局部无法表达清楚时，通常放大单独绘制，称
为详图，为便于查找和对照阅读，通常用索引符号和详图符号 表示基本图与详图的关系。
三、设备施工图 包括给排水、通风采暖、电气设备、综合布线、智能控制 等项目，涉及较多技术范畴
注：本课程讨论建筑施工图
h
3
建筑制图与识图
➢建筑施工图概述
建筑施工图是表达建筑物的外部形状、内部布置、内外装修、 构造及施工要求的工程图样，是根据正投影原理和国家有关建筑制
图标准以及建筑行业的习惯表达方式绘制的，是建筑施工、编制 建筑工程概预算、工程验收与决算的重要技术依据。
（3）新建工程的建设区域总体布置，建筑、道路、绿化等布局情况
（4）新建建筑的定位及层数。定位有两种办法，相对尺寸与坐标
（5）有关的标高和尺寸，在总平面图上，标高、距离
均以米为单位，注至小数点后2到3位
（6）未来计划扩建工程位置
（7）指北针或风向频率玫瑰图
（8）图例
（9）比例
h
34
读图步骤如下： （1）阅读标题栏和图名、比例，通过阅读标题栏可以知道工程名 称、性质、类型等 （2）读设计说明，在总平面图中常附有设计说明，一般包括如下 内容：有关建设依据和工程概况的说明，如工程规模、主要 技术经济指标、用地范围等；确定建筑物位置的有关事项； 标高及引测点说明、相对标高与绝对标高的关系；补充图例 说明等 （3）了解新建建筑的位置、层数、朝向等 （4）了解新建建筑的周围环境状况 （5）了解新建建筑物首层地坪、室外设计地坪的标高以及周 围地形、等高线等 （6）了解原有建筑物、构筑物和计划扩建的项目等 （7）了解其它新建的项目，如道路、绿化等 （8）了解当地常年主导风向
h
13
h
14
h
15
建筑制图与识图
5. 索引符号和详图符号 工程图中某一局部无法表达清楚时，通常放大单独绘制，称
为详图，为便于查找和对照阅读，通常用索引符号和详图符号 表示基本图与详图的关系。
三、设备施工图 包括给排水、通风采暖、电气设备、综合布线、智能控制 等项目，涉及较多技术范畴
注：本课程讨论建筑施工图
h
3
建筑制图与识图
➢建筑施工图概述
建筑施工图是表达建筑物的外部形状、内部布置、内外装修、 构造及施工要求的工程图样，是根据正投影原理和国家有关建筑制
图标准以及建筑行业的习惯表达方式绘制的，是建筑施工、编制 建筑工程概预算、工程验收与决算的重要技术依据。
（3）新建工程的建设区域总体布置，建筑、道路、绿化等布局情况
（4）新建建筑的定位及层数。定位有两种办法，相对尺寸与坐标
（5）有关的标高和尺寸，在总平面图上，标高、距离
均以米为单位，注至小数点后2到3位
（6）未来计划扩建工程位置
（7）指北针或风向频率玫瑰图
（8）图例
（9）比例
h
34
读图步骤如下： （1）阅读标题栏和图名、比例，通过阅读标题栏可以知道工程名 称、性质、类型等 （2）读设计说明，在总平面图中常附有设计说明，一般包括如下 内容：有关建设依据和工程概况的说明，如工程规模、主要 技术经济指标、用地范围等；确定建筑物位置的有关事项； 标高及引测点说明、相对标高与绝对标高的关系；补充图例 说明等 （3）了解新建建筑的位置、层数、朝向等 （4）了解新建建筑的周围环境状况 （5）了解新建建筑物首层地坪、室外设计地坪的标高以及周 围地形、等高线等 （6）了解原有建筑物、构筑物和计划扩建的项目等 （7）了解其它新建的项目，如道路、绿化等 （8）了解当地常年主导风向

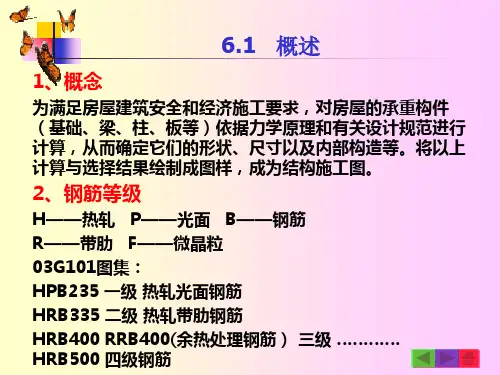

建筑工程制图与识图结施图PPT精选文档
2、独立基础平法施工图表示
独立基础平法施工图，有平面注写和截面注写两种表达方式。 视具体情况二选一或结合二者进行标注。 （1）平面注写 平面注写，分为集中标注和原位标注。 ①集中标注 在基础平面图上集中引注：基础编号、截面竖向尺寸、配筋。 基础底面标高、必要的文字注解两项选择注写。
A、基础编号
6.2 基础图
6.2 基础图
3、条形基础
基础长度远远大于宽度的一种基础形式。按上部结构分为墙 下条形基础和柱下条形基础。基础的长度大于或等于10倍基 础的宽度。
4、条形基础平法施工图表示
条形基础平法施工图，有平面注写和截面注写两种表达方式。 视具体情况二选一或结合二者进行标注。 （1）平面注写 平面注写，分为集中标注和原位标注。 ①集中标注 条形基础底板（TJB） 集中引注：条形基础底板编号、截面竖向尺寸、配筋。
前者代表2根直径22mm三级钢筋，是通长筋； 后者代表4根直径12mm一级钢筋，是架立筋。
6.3 梁平法施工图表示
E、梁侧面纵向构造钢筋或受扭钢筋 以大写字母G打头注写设置在梁两侧面的总配构造筋值。 例：说明以下含义 以大写字母N打头注写设置在梁两侧面的总配受扭筋值。 例：
6.3 梁平法施工图表示
6.2 基础图
以Sn打头引注杯口独立基础顶部焊接钢筋网。
6.2 基础图
以O打头引注高杯口独立基础杯壁外侧和短柱配筋。
注写为： 角筋/长边中部筋/短边中 部筋，箍筋（两种间距： 杯口范围内箍筋间距，短 柱范围内箍筋间距）
②原位标注
6.2 基础图
普通独立基础： 原位标注x、y，xc、yc， xi、yi，i=1,2,3，……。 其中， x、y为普通独立基 础两向边长， xc、yc为柱 截面尺寸， xi、yi为阶宽。
独立基础平法施工图，有平面注写和截面注写两种表达方式。 视具体情况二选一或结合二者进行标注。 （1）平面注写 平面注写，分为集中标注和原位标注。 ①集中标注 在基础平面图上集中引注：基础编号、截面竖向尺寸、配筋。 基础底面标高、必要的文字注解两项选择注写。
A、基础编号
6.2 基础图
6.2 基础图
3、条形基础
基础长度远远大于宽度的一种基础形式。按上部结构分为墙 下条形基础和柱下条形基础。基础的长度大于或等于10倍基 础的宽度。
4、条形基础平法施工图表示
条形基础平法施工图，有平面注写和截面注写两种表达方式。 视具体情况二选一或结合二者进行标注。 （1）平面注写 平面注写，分为集中标注和原位标注。 ①集中标注 条形基础底板（TJB） 集中引注：条形基础底板编号、截面竖向尺寸、配筋。
前者代表2根直径22mm三级钢筋，是通长筋； 后者代表4根直径12mm一级钢筋，是架立筋。
6.3 梁平法施工图表示
E、梁侧面纵向构造钢筋或受扭钢筋 以大写字母G打头注写设置在梁两侧面的总配构造筋值。 例：说明以下含义 以大写字母N打头注写设置在梁两侧面的总配受扭筋值。 例：
6.3 梁平法施工图表示
6.2 基础图
以Sn打头引注杯口独立基础顶部焊接钢筋网。
6.2 基础图
以O打头引注高杯口独立基础杯壁外侧和短柱配筋。
注写为： 角筋/长边中部筋/短边中 部筋，箍筋（两种间距： 杯口范围内箍筋间距，短 柱范围内箍筋间距）
②原位标注
6.2 基础图
普通独立基础： 原位标注x、y，xc、yc， xi、yi，i=1,2,3，……。 其中， x、y为普通独立基 础两向边长， xc、yc为柱 截面尺寸， xi、yi为阶宽。
建筑制图与识图完整PPT课件
建筑制图与识图
.
第一章 建筑制图基本知识
.
第一节 绪论
（一）建筑制图课程的目的和任务
1、目的：掌握建筑制图与识图在建筑制图中的重要性 2、任务： （1）学习投影（主要是正投影法）的基本理论及其运用； （2）学习贯彻制图国家标准及其它有关规定； （3）培养绘制和阅读房屋建筑工程图样的基本能力； （4）培养空间想象能力和绘图技能； （5）培养计算机绘图的基本能力。
(3) 虚线与虚线、点画线、虚线点与其它线段相交时，应交 于线段处。实线与虚线连接时，则应留一间距。它们的 正确画法和错误画法如图所示。（图见后面 ）
(4) 点画线或双点画线的两端不应是点。 (5) 图线不得与文字、数字或符号重叠、相交。不可避免时，
应首先保证文字等的清晰。
.
图线画法
正确
错误
图线应用的正误对比
.
（2）字母和数字
1）拉丁字母示例：
字母和数字示例
斜体
直体
.
2）阿拉伯数字示例：
斜体
直体 斜体
直体
.
3、比例
比例是指图形与其实际相应要素的线性尺寸之比，需要按比例绘制建 筑房屋图样时，应由下表规定的系列中取适当的比例。优先取用原值 比例1：1。
国标规定的比例
原值比例
优先使用 1:1
放大比例
优先使用 可使用
.
第二节 绘图工具及其使用
（一）制图工具
1、图板和丁字尺：图板用来铺放和固定图纸；丁字尺用来画水平方向平行线 2、三角板：有45度和60度两种。丁字尺和三角板配合使用时，可以画出不同度 数的斜线和相互平行或垂直的线。 3、比例尺：比例尺供绘图时量取不同比例的尺寸用，又称三棱尺。一般是以米为 单位。最常见的形式它的三个棱面上分别刻有：1：100、1：200、1：300、1： 400、1：500和1：600的比例刻度。 4、曲线板：曲线板是用来画非圆曲线的。 5、绘图铅笔： 6、圆规：圆规是画圆和圆弧的工具。使用时，应先调整针脚，使针尖略长于铅芯， 且插针和铅芯脚都与纸面大致保持垂直。 7、分规： 8、墨线笔： 9、其他用品
.
第一章 建筑制图基本知识
.
第一节 绪论
（一）建筑制图课程的目的和任务
1、目的：掌握建筑制图与识图在建筑制图中的重要性 2、任务： （1）学习投影（主要是正投影法）的基本理论及其运用； （2）学习贯彻制图国家标准及其它有关规定； （3）培养绘制和阅读房屋建筑工程图样的基本能力； （4）培养空间想象能力和绘图技能； （5）培养计算机绘图的基本能力。
(3) 虚线与虚线、点画线、虚线点与其它线段相交时，应交 于线段处。实线与虚线连接时，则应留一间距。它们的 正确画法和错误画法如图所示。（图见后面 ）
(4) 点画线或双点画线的两端不应是点。 (5) 图线不得与文字、数字或符号重叠、相交。不可避免时，
应首先保证文字等的清晰。
.
图线画法
正确
错误
图线应用的正误对比
.
（2）字母和数字
1）拉丁字母示例：
字母和数字示例
斜体
直体
.
2）阿拉伯数字示例：
斜体
直体 斜体
直体
.
3、比例
比例是指图形与其实际相应要素的线性尺寸之比，需要按比例绘制建 筑房屋图样时，应由下表规定的系列中取适当的比例。优先取用原值 比例1：1。
国标规定的比例
原值比例
优先使用 1:1
放大比例
优先使用 可使用
.
第二节 绘图工具及其使用
（一）制图工具
1、图板和丁字尺：图板用来铺放和固定图纸；丁字尺用来画水平方向平行线 2、三角板：有45度和60度两种。丁字尺和三角板配合使用时，可以画出不同度 数的斜线和相互平行或垂直的线。 3、比例尺：比例尺供绘图时量取不同比例的尺寸用，又称三棱尺。一般是以米为 单位。最常见的形式它的三个棱面上分别刻有：1：100、1：200、1：300、1： 400、1：500和1：600的比例刻度。 4、曲线板：曲线板是用来画非圆曲线的。 5、绘图铅笔： 6、圆规：圆规是画圆和圆弧的工具。使用时，应先调整针脚，使针尖略长于铅芯， 且插针和铅芯脚都与纸面大致保持垂直。 7、分规： 8、墨线笔： 9、其他用品
建筑工程制图与识图课件
建筑图纸的识读方法
熟悉建筑图纸的基本构成和符号
学会识别建筑图纸中的平面图、立面图、剖面图等
理解建筑图纸中的建筑结构、材料、施工工艺等信息
掌握建筑图纸的尺寸标注和比例关系
建筑图纸的审核与修改
审核内容：图纸是否符合规范、设计意图、施工要求等
审核方法：采用自审、互审、会审等方式
修改原则：保证设计意图、施工要求、规范要求等
识读要点：关注设备位置、管道走向、阀门位置等
识读技巧：利用CAD软件进行辅助识读，提高识读效率和准确性
识读方法：从整体到局部，从大到小，从粗到细
建筑工程制图与识图案例分析
PART SIX
实际工程图纸的解读与分析
工程图纸的解读与分析注意事项
工程图纸的解读与分析实例
工程图纸的识读方法与技巧
工程图纸的组成与分类
绘制内容：设备位置、管道走向、阀门位置、风口位置等
注意事项：尺寸标注准确、文字清晰、图面整洁、符合规范要求
绘制步骤：确定图纸比例、绘制平面图、绘制系统图、标注尺寸和文字
建筑工程识图实践
PART FIVE
建筑施工图的识读
建筑施工图的识读要点：注意尺寸、比例、标高、材料、构造等
建筑施工图的识读技巧：利用CAD软件进行辅助识读，提高识读效率和准确性
制图基本知识
制图规范：尺寸标注、比例尺、图例等
制图工具：铅笔、橡皮、尺子、圆规等
制图方法：平面图、立面图、剖面图、透视图等
制图技巧：线条粗细、颜色深浅、阴影处理等
制图标准与规范
制图尺寸：按照国家标准规定的尺寸进行绘制
制图格式：采用国家标准规定的制图格式
制图内容：包括建筑平面图、立面图、剖面图等
制图基本要求：清晰、准确、规范
熟悉建筑图纸的基本构成和符号
学会识别建筑图纸中的平面图、立面图、剖面图等
理解建筑图纸中的建筑结构、材料、施工工艺等信息
掌握建筑图纸的尺寸标注和比例关系
建筑图纸的审核与修改
审核内容：图纸是否符合规范、设计意图、施工要求等
审核方法：采用自审、互审、会审等方式
修改原则：保证设计意图、施工要求、规范要求等
识读要点：关注设备位置、管道走向、阀门位置等
识读技巧：利用CAD软件进行辅助识读，提高识读效率和准确性
识读方法：从整体到局部，从大到小，从粗到细
建筑工程制图与识图案例分析
PART SIX
实际工程图纸的解读与分析
工程图纸的解读与分析注意事项
工程图纸的解读与分析实例
工程图纸的识读方法与技巧
工程图纸的组成与分类
绘制内容：设备位置、管道走向、阀门位置、风口位置等
注意事项：尺寸标注准确、文字清晰、图面整洁、符合规范要求
绘制步骤：确定图纸比例、绘制平面图、绘制系统图、标注尺寸和文字
建筑工程识图实践
PART FIVE
建筑施工图的识读
建筑施工图的识读要点：注意尺寸、比例、标高、材料、构造等
建筑施工图的识读技巧：利用CAD软件进行辅助识读，提高识读效率和准确性
制图基本知识
制图规范：尺寸标注、比例尺、图例等
制图工具：铅笔、橡皮、尺子、圆规等
制图方法：平面图、立面图、剖面图、透视图等
制图技巧：线条粗细、颜色深浅、阴影处理等
制图标准与规范
制图尺寸：按照国家标准规定的尺寸进行绘制
制图格式：采用国家标准规定的制图格式
制图内容：包括建筑平面图、立面图、剖面图等
制图基本要求：清晰、准确、规范
