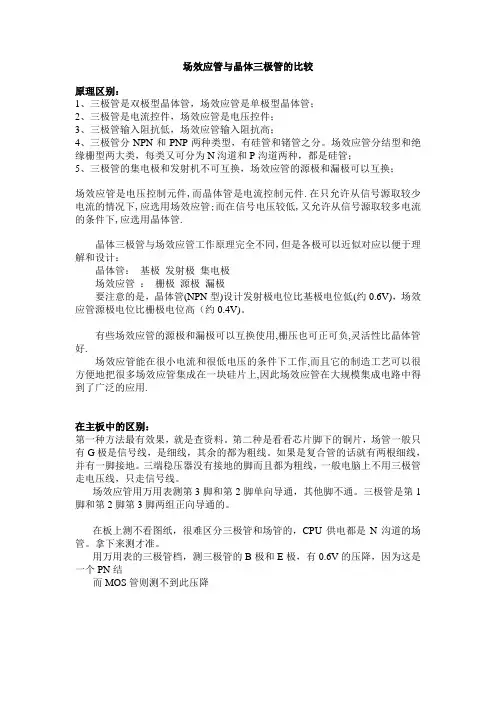

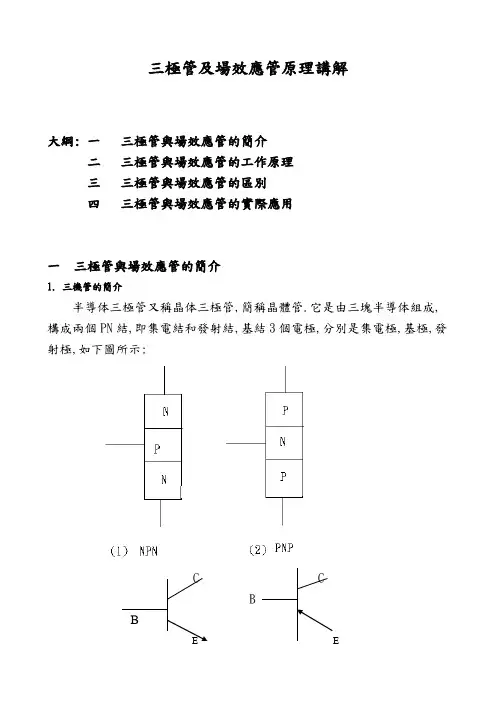

场效应管与晶体三极管的比较

场效应管与晶体三极管的比较场效应管是电压控制元件,而晶体管是电流控制元件.在只允许从信号源取较少电流的情况下,应选用场效应管;而在信号电压较低,又允许从信号源取较多电流的条件下,应选用晶体管.晶体三极管与场效应管工作原理完全不同，但是各极可以近似对应以便于理解和设计：晶体管：基极发射极集电极场效应管：栅极源极漏极要注意的是，晶体管(NPN型)设计发射极电位比基极电位低(约0.6V)，场效应管源极电位比栅极电位高（约0.4V)。

场效应管是利用多数载流子导电,所以称之为单极型器件,而晶体管是即有多数载流子,也利用少数载流子导电,被称之为双极型器件.有些场效应管的源极和漏极可以互换使用,栅压也可正可负,灵活性比晶体管好.场效应管能在很小电流和很低电压的条件下工作,而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上,因此场效应管在大规模集成电路中得到了广泛的应用.一、场效应管的结构原理及特性场效应管有结型和绝缘栅两种结构，每种结构又有N沟道和P沟道两种导电沟道。

1、结型场效应管（JFET）（1）结构原理它的结构及符号见图1。

在N型硅棒两端引出漏极D和源极S两个电极，又在硅棒的两侧各做一个P区，形成两个P N结。

在P区引出电极并连接起来，称为栅极Go这样就构成了N型沟道的场效应管图1、N沟道结构型场效应管的结构及符号由于PN结中的载流子已经耗尽，故PN基本上是不导电的，形成了所谓耗尽区，从图1中可见，当漏极电源电压ED一定时，如果栅极电压越负，PN结交界面所形成的耗尽区就越厚，则漏、源极之间导电的沟道越窄，漏极电流ID就愈小；反之，如果栅极电压没有那么负，则沟道变宽，ID变大，所以用栅极电压EG可以控制漏极电流ID的变化，就是说，场效应管是电压控制元件。

（2）特性曲线1）转移特性图2（a）给出了N沟道结型场效应管的栅压---漏流特性曲线，称为转移特性曲线，它和电子管的动态特性曲线非常相似，当栅极电压VGS=0时的漏源电流。

用IDSS表示。

VGS变负时，ID逐渐减小。

I D接近于零的栅极电压称为夹断电压，用VP表示，在0≥VGS≥VP的区段内，ID与VGS的关系可近似表示为：ID=IDSS（1-|VGS/VP|）其跨导gm为：gm=（△ID/△VGS）|VDS=常微（微欧）|式中：△ID------漏极电流增量（微安）------△VGS-----栅源电压增量（伏）图2、结型场效应管特性曲线2）漏极特性（输出特性）图2(b)给出了场效应管的漏极特性曲线，它和晶体三极管的输出特性曲线很相似。

①可变电阻区（图中I区）在I区里VDS比较小，沟通电阻随栅压VGS而改变，故称为可变电阻区。

当栅压一定时，沟通电阻为定值，ID随VDS近似线性增大，当VGS＜VP时，漏源极间电阻很大（关断）。

IP=0；当VGS=0时，漏源极间电阻很小（导通），ID=IDSS。

这一特性使场效应管具有开关作用。

②恒流区（区中II区）当漏极电压VDS继续增大到VDS＞|VP|时，漏极电流，IP达到了饱和值后基本保持不变，这一区称为恒流区或饱和区，在这里，对于不同的VGS漏极特性曲线近似平行线，即ID与VGS成线性关系，故又称线性放大区。

③击穿区（图中Ⅲ区）如果VDS继续增加，以至超过了PN结所能承受的电压而被击穿，漏极电流ID突然增大，若不加限制措施，管子就会烧坏。

2、绝缘栅场效应管它是由金属、氧化物和半导体所组成，所以又称为金属---氧化物---半导体场效应管，简称MOS场效应管。

（1）结构原理它的结构、电极及符号见图3所示，以一块P型薄硅片作为衬底，在它上面扩散两个高杂质的N型区，作为源极S和漏极D。

在硅片表覆盖一层绝缘物，然后再用金属铝引出一个电极G（栅极）由于栅极与其它电极绝缘，所以称为绝缘栅场面效应管。

图3、N沟道（耗尽型）绝缘栅场效应管结构及符号在制造管子时，通过工艺使绝缘层中出现大量正离子，故在交界面的另一侧能感应出较多的负电荷，这些负电荷把高渗杂质的N区接通，形成了导电沟道，即使在VGS=0时也有较大的漏极电流ID。

当栅极电压改变时，沟道内被感应的电荷量也改变，导电沟道的宽窄也随之而变，因而漏极电流ID随着栅极电压的变化而变化。

场效应管的式作方式有两种：当栅压为零时有较大漏极电流的称为耗散型，当栅压为零，漏极电流也为零，必须再加一定的栅压之后才有漏极电流的称为增强型。

（2）特性曲线1）转移特性（栅压----漏流特性）图4（a）给出了N沟道耗尽型绝缘栅场效应管的转移行性曲线，图中Vp为夹断电压（栅源截止电压）；IDSS为饱和漏电流。

图4（b）给出了N沟道增强型绝缘栅场效管的转移特性曲线，图中Vr为开启电压，当栅极电压超过VT时，漏极电流才开始显著增加。

2）漏极特性（输出特性）图5（a）给出了N沟道耗尽型绝缘栅场效应管的输出特性曲线。

图5(b)为N沟道增强型绝缘栅场效应管的输出特性曲线。

图4、N沟道MOS场效管的转移特性曲线图5、N沟道MOS场效应管的输出特性曲线此外还有N衬底P沟道（见图1）的场效应管，亦分为耗尽型号增强型两种，各种场效应器件的分类，电压符号和主要伏安特性（转移特性、输出特性）二、场效应管的主要参数1、夹断电压VP当VDS为某一固定数值，使IDS等于某一微小电流时，栅极上所加的偏压VGS就是夹断电压VP。

2、饱和漏电流IDSS在源、栅极短路条件下，漏源间所加的电压大于VP时的漏极电流称为IDSS。

3、击穿电压BVDS表示漏、源极间所能承受的最大电压，即漏极饱和电流开始上升进入击穿区时对应的VDS。

4、直流输入电阻RGS在一定的栅源电压下，栅、源之间的直流电阻，这一特性有以流过栅极的电流来表示，结型场效应管的RGS可达1000000000欧而绝缘栅场效应管的RGS可超过10000000000000欧。

5、低频跨导gm漏极电流的微变量与引起这个变化的栅源电压微数变量之比，称为跨导，即gm= △ID/△VGS它是衡量场效应管栅源电压对漏极电流控制能力的一个参数，也是衡量放大作用的重要参数，此参灵敏常以栅源电压变化1伏时，漏极相应变化多少微安（μA/V）或毫安（mA/V）来表示-------------------------------------------------------------------------------------------金属氧化物半导体场效应三极管的基本工作原理是靠半导体表面的电场效应，在半导体中感生出导电沟道来进行工作的。

当栅 g 电压vg 增大时， p 型半导体表面的多数载流子枣空穴减少、耗尽，而电子积累到反型。

当表面达到反型时，电子积累层将在 n+ 源区s 和 n+ 漏区 d 形成导电沟道。

当 vds ≠ 0 时，源漏电极有较大的电流ids流过。

使半导体表面达到强反型时所需加的栅源电压称为阈值电压vt。

当 vgs>vt并取不同数值时，反型层的导电能力将改变，在的vds下也将产生不同的ids, 实现栅源电压vgs对源漏电流ids的控制。

场效应管（fet）是电场效应控制电流大小的单极型半导体器件。

在其输入端基本不取电流或电流极小，具有输入阻抗高、噪声低、热稳定性好、制造工艺简单等特点，在大规模和超大规模集成电路中被应用。

fet和双极型三极管相类似，电极对应关系是b®g、e® s、c®d；由fet组成的放大电路也和三极管放大电路相类似，三极管放大电路基极回路一个偏置电流(偏流)，而fet放大电路的场效应管栅极没有电流，fet放大电路的栅极回路一个合适的偏置电压(偏压)。

fet组成的放大电路和三极管放大电路的主要区别：场效应管是电压控制型器件，靠栅源的电压变化来控制漏极电流的变化，放大作用以跨导来；三极管是电流控制型器件，靠基极电流的变化来控制集电极电流的变化，放大作用由电流放大倍数来。

场效应管放大电路分为共源、共漏、共栅极三种组态。

在分析三种组态时，可与双极型三极管的共射、共集、共基对照，体会二者间的相似与区别之处。

场效应管是场效应晶体管（Field Effect Transistor,FET）的简称。

它属于电压控制型半导体器件，具有输入电阻高、噪声小、功耗低、没有二次击穿现象、安全工作区域宽、受温度和辐射影响小等优点，特别适用于高灵敏度和低噪声的电路，现已成为普通晶体管的强大竞争者。

普通晶体管（三极管）是一种电流控制元件，工作时，多数载流子和少数载流子都参与运行，所以被称为双极型晶体管；而场效应管（FET）是一种电压控制器件（改变其栅源电压就可以改变其漏极电流），工作时，只有一种载流子参与导电，因此它是单极型晶体管。

场效应管和三极管一样都能实现信号的控制和放大，但由于他们构造和工作原理截然不同，所以二者的差异很大。

在某些特殊应用方面，场效应管优于三极管，是三极管无法替代的，三极管与场效应管区别见下表。

场效应管是电压控制元件，而三极管是电流控制元件。

在只允许从信号源取较少电流的情况下，应选用场效应管。

而在信号源电压较低，又允许从信号源取较多电流的条件下，应用三极管。

场效应管靠多子导电，管中运动的只是一种极性的载流子；三极管既用多子，又利用少子。

由于多子浓度不易受外因的影响，因此在环境变化较强烈的场合，采用场效应管比较合适。

场效应管的输入电阻高，适用于高输入电阻的场合。

场效应管的噪声系数小，适用于低噪声放大器的前置级。
