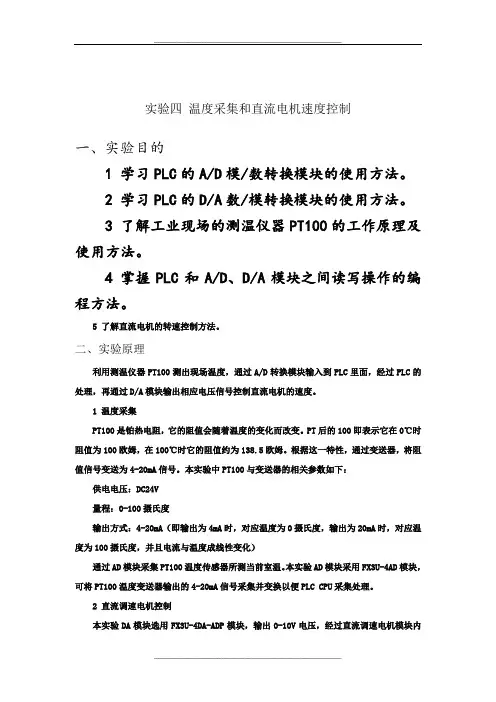

实验四-温度采集和直流电机速度控制
实验四温度采集和直流电机速度控制
一、实验目的
1 学习PLC的A/D模/数转换模块的使用方法。
2 学习PLC的D/A数/模转换模块的使用方法。
3 了解工业现场的测温仪器PT100的工作原理及使用方法。
4 掌握PLC和A/D、D/A模块之间读写操作的编程方法。
5 了解直流电机的转速控制方法。
二、实验原理
利用测温仪器PT100测出现场温度，通过A/D转换模块输入到PLC里面，经过PLC的处理，再通过D/A模块输出相应电压信号控制直流电机的速度。
1 温度采集
PT100是铂热电阻，它的阻值会随着温度的变化而改变。
PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。
根据这一特性，通过变送器，将阻值信号变送为4-20mA信号。
本实验中PT100与变送器的相关参数如下：
供电电压：DC24V
量程：0-100摄氏度
输出方式：4-20mA（即输出为4mA时，对应温度为0摄氏度，输出为20mA时，对应温度为100摄氏度，并且电流与温度成线性变化）
通过AD模块采集PT100温度传感器所测当前室温。
本实验AD模块采用FX3U-4AD模块，可将PT100温度变送器输出的4-20mA信号采集并变换以便PLC CPU采集处理。
2 直流调速电机控制
本实验DA模块选用FX3U-4DA-ADP模块，输出0-10V电压，经过直流调速电机模块内
部放大电路，使直流电机两端的电压对应的0-24V变化，从而改变直流电机的转速。
三、主要实验设备
1 实验控制屏1台
2 电脑1台
3 PLC通迅电缆1根
4 温度采集和直流电机速度控制模块1块
5 FX3U 4A/D模块 1块
6 FX3U 4D/A 模块 1块
7 跨接线若干
四、实验内容
1 控制要求
通过A/D模块将温度传感器PT100采集到的信号转换成数字量送给PLC，PLC处理后，再通过D/A模块输出模拟量对直流电机的速度进行控制，使温度在0~40℃变化时，电机的速度也随之改变。
直流电机与温度检测模块外形及端子如图1所示。
图1 直流电机与温度检测模块
2 转换通道的分配
序号模块型号模块编号点号符号意义
1 FX4A/D K0 IN1 CH1 模拟量输入
2 FX4D/A K1 OUT1 CH2 模拟量输出
3 参考程序
控制参考程序见图2。
图2 温度采集及直流电机调速控制参考程序
4实验步骤
（1）按图3所示进行实验接线。
图3 温度采集及直流电机转速控制接线图
（2）编写或选用PLC控制程序，将PLC切换到STOP状态，将程序下载到PLC里，然后使PLC RUN。
（3）在相应地址中写入不同的数值，观察电机转速变化。
（4）若连接了触摸屏，在触摸屏中写入数值，观察电机转速变化。
（5）改变PT100探头周围温度，观察温度变化对应不同电机转速。
五、实验总结
学习A/D、D/A模块的使用方法，会建立有模拟量的控制系统。
六、预习及思考
1 A/D、D/A模块和PLC是如何连接到一起的？如何对A/D、D/A模块寻址？
2 A/D、D/A模块的分辨率各是多少？
3 列出你所设计的控制中温度跟转速之间的对应关系。
画出接线图，写出自己的程序。
给程序加注释。
太原理工大学 微机原理 实验四 直流电机测速实验
本科微型计算机原理及应用实验报告课程名称：微型计算机原理及应用实验名称：直流电机测速实验实验地点：微机原理实验室实验四 直流电机测速实验一. 实验目的（1）.掌握8254的工作原理和编程方法（2）.了解光电开关的使用方法，掌握用光电传感器测量电机转速的方法。
二. 实验内容光电测速的基本电路由光电传感器、计数器和定时器组成。
测量时在被测电机主轴上固定一个圆盘，圆盘的边缘上打上小孔。
传感器的红外发射端和接收端装在圆盘的两测，电机带动圆盘转到有孔的位置时，红外光通过，红外接收管导通，输出低电平。
红外光被挡住时接收管截止，输出高电平。
用计数器记录在一定时间内传感器发出的脉冲个数就可以计算出电机转速。
三. 线路连接接线方法：8254计数器/定时器0和2作为定时器，确定测速时间，定时器0的CLK0接1MHZ 脉冲频率，OUT0作为定时器2的输入，与CLK2相连，输出OUT2与8255的PA0端相连。
GATE0、GATE2均接+5V ，8254计数器/定时器1作为计数器，输入CLK1与直流电机计数端相连，GATE1与8255的PC0相连。
电机DJ 端与+5V~0V 模拟开关SW1相连。
四. 编程提示8254计数器/定时器1作为计数器，记录脉冲个数，计数器/定时器0和2作为定时器，组成10~60秒定时器，测量脉冲个数，算出电机每分钟的转速并显示288H~28FH280H~287H PA 0PC 0 CSOUT 0GATE 0 CLK 0 OUT 1 GATE 1 CLK 1 OUT 2 GATE 2 CLK 2 CS直 流 电 机DJ计数 +5VSW11MHz+5V +5V8255 8254在屏幕上。
8255的PA0根据OUT2的开始和结束时间，通过PC0向8254计数器/定时器1发出开始和停止计数信号。
五．流程图六．参考程序DATA SEGMENTIOPORT EQU 0D880H-0280HIO8255K EQU IOPORT+283HIO8255A EQU IOPORT+280HIO8255C EQU IOPORT+282HIO8254K EQU IOPORT+28BHIO82542 EQU IOPORT+28AHIO82541 EQU IOPORT+289HIO82540 EQU IOPORT+288HMESS DB 'STRIKE ANY KEY,RETURN TO DOS!', 0AH, 0DH,'$' COU DB 0COU1 DB 0COUNT1 DB 0COUNT2 DB 0COUNT3 DB 0COUNT4 DB 0DATA ENDSCODE SEGMENTASSUME CS: CODE, DS: DATASTART: MOV AX, DATAMOV DS, AXMOV DX, OFFSET MESSMOV AH, 09HINT 21HMOV DX, IO8254KMOV AL, 36HOUT DX, ALMOV DX, IO82540MOV AX, 50000OUT DX, ALNOPNOPMOV AL, AHOUT DX, ALMOV DX, IO8255KOUT DX, ALMOV DX, IO8255C MOV AL, 00OUT DX, ALLL: MOV AH, 01HINT 16HJNZ QUIT1MOV DX, IO8254K MOV AL, 70HOUT DX, ALMOV DX,IO82541 MOV AL,0FFHOUT DX,ALNOPNOPOUT DX, ALMOV DX, IO8254K MOV AL, 90HOUT DX, ALMOV DX, IO82542 MOV AL, 100OUT DX, ALMOV DX, IO8255C MOV AL, 01HOUT DX, ALJMP A0QUIT1: JMP QUITA0: MOV DX, IO8255AAND AL, 01HJZ A1MOV DX, IO8255C MOV AL, 00HOUT DX, ALMOV DX, IO8254K MOV AL, 70HOUT DX, ALMOV DX, IO82541 IN AL, DXMOV BL, ALIN AL, DXMOV BH, ALMOV AX, 0FFFFH SUB AX, BXCALL DISPMOV DL, 0DHMOV AH,02INT 21HMOV DL, 0AHMOV AH, 02INT 21HJMP LLDISP PROC NEARMOV DX, 0000H MOV CX, 03E8H DIV CXMOV COUNT1, ALMOV AX, DXMOV CL, 64HDIV CLMOV COUNT2, AL MOV AL, AHMOV AH, 00HMOV CL, 10DIV CLMOV COUNT3, AL MOV COUNT4, AH MOV AL, COUNT1 CALL DISP1MOV AL, COUNT2 CALL DISP1MOV AL, COUNT3 CALL DISP1MOV AL, COUNT4 CALL DISP1RETDISP ENDPDISP1 PROC NEARAND AL, 0FHCMP AL, 09HJLE NUMADD AL, 07H NUM: ADD AL, 30HMOV DL, ALMOV AH,02INT 21HRETDISP1 ENDPQUIT: MOV AH, 4CHINT 21HCODE ENDSEND START七．实验步骤及结果1、在windows环境下，打开“开始”菜单，选择“运行”项，然后输入”CMD”,按“确定”进去DOS环境。
