双电源简要介绍
双电源的原理
双电源的原理
双电源系统是指使用两个独立的电源供电系统，用于提供额外的可靠性和冗余，以确保在一台电源出现故障时，系统仍能维持运行。
双电源系统的原理主要包括以下几个方面：
1. 并联电源：双电源系统通常采用并联的方式连接两个电源。
即将两个电源连接到系统的输入端口，通过电源选择器或自动切换装置，可以手动或自动地切换使用哪个电源。
当一台电源出现故障时，切换到备用电源，确保系统的持续供电。
2. 异地供电：在双电源系统中，为了进一步提高可靠性，通常会采用两个位于不同位置的电源。
这样，即使某一地区的电网出现问题，仍可以依靠另一地区的电源继续供电系统，减少供电中断的可能性。
3. 冗余设计：双电源系统还会在一些关键的电气设备上进行冗余设计，以确保系统即使在电源故障或设备故障的情况下仍能正常工作。
例如，使用双路电源线路供电，将输送电能的线路冗余设置，避免单点故障。
4. 自动切换：为了确保电源的平稳切换，双电源系统通常还会配置自动切换装置。
这些装置可以监控电源工作状态，一旦检测到电源故障，就会自动将输入切换到备用电源，以避免因手动切换而导致的停电时间。
通过以上原理，双电源系统可以提供高可靠性和冗余，确保系统在电源故障等意外情况下能够继续稳定运行。
这种系统广泛
应用于对电源稳定性要求较高的场所，如数据中心、医院、通信基站等。
双电源的工作原理
双电源的工作原理
双电源系统是由两个独立的电源供电，以提高系统的可靠性和稳定性。
其工作原理涉及以下几个方面：
1. 电源切换：双电源系统中有一个主电源和一个备用电源。
当主电源发生故障或失效时，备用电源会自动接管供电。
这需要一个自动切换设备，如自动切换开关（ATS）或静态转换开关（STS）来监测主电源状态并在需要时切换到备用电源。
2. 电源监测：自动切换设备会定期监测主电源的状态。
如果主电源正常，备用电源会保持待机状态。
一旦主电源发生故障或失效，自动切换设备会立即检测到，并触发切换操作。
3. 切换时间：切换时间指备用电源接管供电的时间。
双电源系统的设计目标是实现无感切换，即在切换过程中不会对系统产生任何影响或中断。
因此，切换时间通常很短，一般在几个毫秒范围内。
4. 电源同步：当备用电源接管供电后，它的输出应该与原来的主电源保持一致，以确保系统的稳定性。
因此，在切换过程中需要对备用电源进行同步，使其频率、相位等参数与主电源保持一致。
5. 故障恢复：一旦故障修复，主电源恢复正常后，自动切换设备会再次检测到主电源状态的变化，然后自动切换回主电源供电。
这样可以保证系统在故障修复后能够恢复正常工作。
综上所述，双电源系统通过主备电源的切换来提高系统的可靠性和稳定性。
它可以应用于一些对供电连续性要求较高的场景，如数据中心、电信基站等。
双电源(自备电源)安全用电协议
双电源(自备电源)安全用电协议
双电源（自备电源）是指有专门的备用电源供应系统，可以在主电源停电或故障时，自动或手动切换到备用电源，保证电力的稳定供应。
在使用双电源（自备电源）时，需要遵守以下安全用电协议：
1、双电源（自备电源）应定期检查，确保备用电源正常工作。
2、备用电源应与主电源分离设置，两电源之间保持安全距离，以免相互干扰。
3、备用电源应有自动切换功能，切换时间应小于2s，确保持续供电。
4、使用双电源时，应合理安装电器设备，将主要电气设备和备用电源相连，以实现电器设备的平稳切换。
5、当主电源故障或停电时，备用电源应自动投入，当主电源恢复时，备用电源应自动切换回主电源，确保电力稳定供应。
6、双电源（自备电源）应安装保护装置，如过载保护、短路保护、漏电保护等。
7、在双电源（自备电源）运行过程中，严禁随意进行电路改动和扰动。
8、对于特殊场合，必须由专业人员进行安装、调试和运行。
9、使用双电源（自备电源）时，应有专人负责检查和维护工作，发现问题及时处理，确保设备安全运行。
以上是双电源（自备电源）安全用电的一些协议，希望能对用户树立正确的用电观念和提高安全操作水平起到一定的帮助。

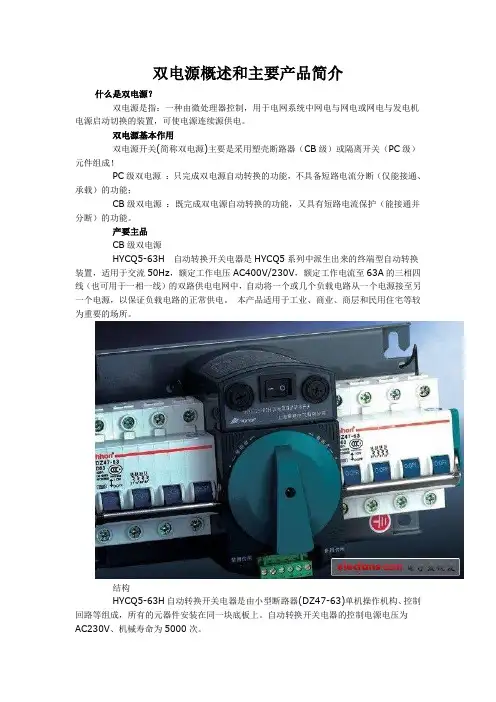

双电源概述和主要产品简介
双电源概述和主要产品简介什么是双电源？双电源是指：一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。
双电源基本作用双电源开关(简称双电源)主要是采用塑壳断路器（CB级）或隔离开关（PC级）元件组成！PC级双电源：只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能；CB级双电源：既完成双电源自动转换的功能，又具有短路电流保护（能接通并分断）的功能。
产要主品CB级双电源HYCQ5-63H自动转换开关电器是HYCQ5系列中派生出来的终端型自动转换装置，适用于交流50Hz，额定工作电压AC400V/230V，额定工作电流至63A的三相四线（也可用于一相一线）的双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、商层和民用住宅等较为重要的场所。
结构HYCQ5-63H自动转换开关电器是由小型断路器(DZ47-63)单机操作机构、控制回路等组成，所有的元器件安装在同一块底板上。
自动转换开关电器的控制电源电压为AC230V、机械寿命为5000次。
性能HYCQ5-63H双电源（仅有可自投自复）对两路电源(分别称为常用电源和备用电源)的相电压（自动控制电源）同时检测，当常用电源出现异常，即小型断路器的A相发生失压或缺相时，自动控制器使装置无延时的切换到备用电源供电；当常用电源恢复正常后，自动控制器使装置无延时的返回到常用电源供电，不允许两路电源同时异常。
PC级双电源GLOQ1-100/4系列自动转换开关适用于额定绝缘电压690V、额定频率50Hz、额定工作电压380V及以下、额定电流20A~3200A的配电系统中，主要用于供电系统在应急情况下的双路电电源转换，以确保主要负荷（应急照明、应急电梯、排油烟机等）连续可靠工作。
提供不间断正常供电的场所GLOQ1系列自动转换开关符合标准：IEC60947-1/GB/T 14048.1-2000《低压开关设备和控制设备总则》IEC60947-1/GB/T14048.11-2002《自动转换开关电器》性能描述强大功能> 自投自复> 自投不自复/互为备用> 自投手复> 手动操作控制器功能> A型（内置式）: 市电-市电的转换消防联动可选> B型（外置式）: 市电-市电的转换市电-发电机的转换负荷卸载通信功能可选完整解决方案> 标准配置型号，定制配置型号> 符合IEC和GB标准> 通过CCC认证和EMC测试额定电压：690V额定电流：1A—3200A极数：4P 机械寿命：8000次最短切换时间：1.5s产品特点安装性能好采用双列复合式触头、横拉式机构、微电机预储能以及微电子控制技术，基本实现零飞弧（无灭弧罩）采用可靠的机械联锁和电气联锁采用过零位技术，紧急情况下可强制置零（同时切断两路电源）具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离。
双电源汇报材料
双电源汇报材料
尊敬的领导和各位同事们：
大家好！今天我将向大家汇报关于双电源的研究进展和应用情况。
双电源，又称双重电源或备用电源，是一种用于提供电力供应冗余性的系统。
首先，我将介绍双电源的基本原理。
双电源系统由两个独立的电源组成，其中一个为主电源，另一个为备用电源。
主电源通过电路连接到主要设备，而备用电源则处于待机状态。
如果主电源出现故障或停电，备用电源将立即接管供电，确保设备的连续工作。
其次，我将说明双电源的重要性及其应用领域。
双电源在许多关键设备和系统中都得到广泛应用，例如数据中心、通信基站、医疗设备等。
通过使用双电源系统，可以避免因单一电源故障或停电而导致的数据丢失、通信中断或医疗事故等不良后果。
然后，我将介绍我们团队在双电源研究方面所取得的进展。
通过对现有双电源系统进行分析和改进，我们提出了一种新型的双电源控制算法，能够实现电源之间的无缝切换，并在切换过程中保持稳定的电压和频率输出。
我们已经成功地将该算法应用于实际系统中，并验证了其可靠性和有效性。
最后，我将分享我们未来的研究计划。
我们计划进一步改进双电源系统的自动切换性能，提高其响应速度和稳定性。
同时，我们也将努力将双电源系统应用于更多的领域，以满足不同行
业的需求。
感谢大家对我汇报的倾听，如果有任何问题或建议，请随时提出。
谢谢！
这就是我对双电源的汇报内容，希望能够对大家有所帮助。
再次感谢大家的聆听！。
双电源工作原理
双电源工作原理双电源系统是指在电力系统中，加入备用电源，通过切换设备实现主备电源的切换，保障系统的运行可靠性。
双电源系统有多种工作原理，下面将分别介绍。
一、实时备份原理实时备份原理是指双电源系统主要使用主电源，备用电源仅在主电源故障时自动切换，确保电力系统的可靠运行。
主电源与备用电源一般都采用独立供电系统，在运行时主电源供电，备用电源处于关闭状态。
当主电源故障时，备用电源会自动启动，实现电力系统的无间断供电。
备用电源与主电源之间的切换，通常使用自动切换开关来实现。
二、同步切换原理同步切换原理是指主电源和备用电源之间始终保持同步，并同时输出电能。
这种工作原理要求主电源和备用电源的电压、频率、相位等参数完全一致。
在同步切换过程中，主电源和备用电源的输出不断同步调节，直到相位和频率完全一致，才进行切换。
这种工作原理能够实现电力系统的无间断供电，但对主电源和备用电源的要求较高，成本也较高。
冷备份原理是指备用电源不在运行状态下与主电源保持独立，工作状态下主电源供电，备用电源处于关闭状态。
当主电源故障时，需要手动处理备用电源，才能实现切换。
这种原理比较简单、成本较低，但无法实现电力系统的无间断供电，需要手动操作，存在一定的人为因素影响。
综上所述，双电源系统有多种工作原理，可以根据实际需要选择不同的方案。
对于要求高可靠性和无间断供电的电力系统，热备份原理和实时备份原理是较为理想的选择。
对于要求成本低廉的电力系统，冷备份原理则是更为适宜的选择。
同步切换原理则在一些特殊情况下使用。
双电源电路的工作原理
双电源电路的工作原理
双电源电路可以分为两种类型：双电池电路和双电源供电电路。
1. 双电池电路：
双电池电路是指使用两个电池并行连接来提供电力。
每个电
池的正极和负极分别与电路的正极和负极相连。
通过并联电池，电路可以实现更长时间的供电，因为两个电池之间的电压并不会相加，而是保持一致。
当其中一个电池耗尽电力时，另一个电池能够继续为电路供电。
2. 双电源供电电路：
双电源供电电路是指使用两个独立的电源，其中一个作为主
电源，另一个作为备用电源。
主电源通过开关和保护电路与电路连接，备用电源则保持待机状态。
当主电源失效或出现问题时，开关会自动切换到备用电源，以确保电路的持续供电。
这种电路常用于对电力供应要求非常高的设备和系统，以保证在主电源故障时的不间断供电。
总的来说，双电源电路通过使用两个电池或者两个独立的电源来提供电力，以增加供电的稳定性和可靠性。
无论是双电池电路还是双电源供电电路，其工作原理都是通过在电路中引入另一个电源来实现备用供电，并在主电源失效时切换到备用电源。
这样可以确保电路能够持续工作或保持稳定，减少供电中断带来的影响。
双电源是什么？
双电源是什么？
双电源是指：一种由微处理器控制，用于电网系统中网电与网电或网电与
发电机电源启动切换的装置，可使电源连续源供电。
CTYW5-100 系列双电源，
当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上，(小负荷下备用电源也可由发电机供电，)使设备仍能正常运行。
最常见的是电
梯、消防、监控上。
分类及定义
双电源主要分为PC 级双电源(整体式)和CB 级双电源(双断路器式)
PC 级双电源：能够接通、承载、但不用于分断短路电流的双电源
双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC 级自动
转换开关。
不具备保护功能，但其具备较高的耐受和接通能力，能够确保开关
自身的安全，不因过载或短路等故障而损坏，在此情况下保证可靠的接通回路。
CB 级双电源：配备过电流脱扣器的双电源，它的主触头能够接通并用于分
断短路电流
双电源若选择具有过电流脱扣器的断路器作为执行器则属于CB 级自动转换
开关。
具备选择性的保护功能，能对下端的负荷和电缆提供短路和过载保护;其
接通和分断能力远大于使用接触器和继电器等其他元器件。
基本介绍
ATS 也称ATSE，是Automatic transfer Switching equipment 的英文缩写，1.ATSE 的定义 1.1 双电源转换开关电器(转换开关)Transfer Switching Device (Transfer Switch) 将一个或几个负载电路从一个电源转换至另一个电源的电器。
1.2 自动转换开关电器(ATSE) Automatic Transfer Switching Equipment。
